FACTOR EDIFICIO EMBARQUE Y RECEPCION Ing Alvaro Junior
FACTOR EDIFICIO EMBARQUE Y RECEPCION Ing. Alvaro Junior
Cuántos muelles? Definir los muelles necesarios, pueden ser: Separados: dependen de la cantidad de materiales recibidos y despachados. Que no se generen traumas. Requiere altos costos de inversión Muelle para recepción de materiales Muelle para despacho de productos Combinados: menor costo de inversión, mejor uso de los equipos, menor costo de operación (personal) Muelle para recepción y embarque

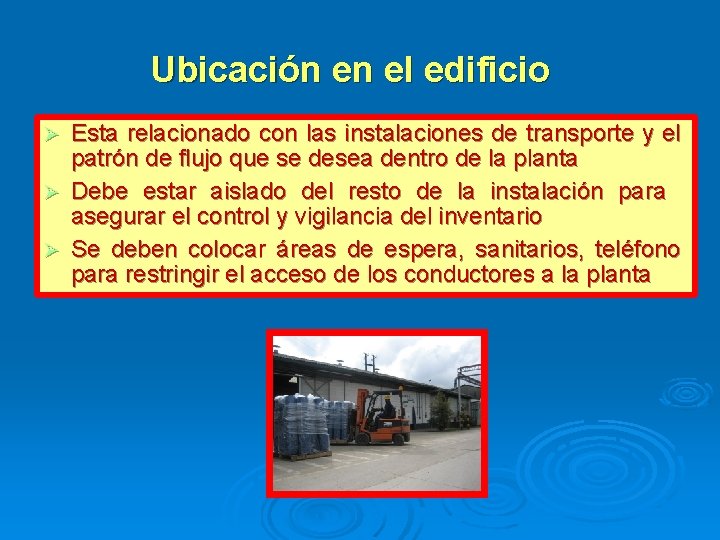

Ubicación en el edificio Esta relacionado con las instalaciones de transporte y el patrón de flujo que se desea dentro de la planta Debe estar aislado del resto de la instalación para asegurar el control y vigilancia del inventario Se deben colocar áreas de espera, sanitarios, teléfono para restringir el acceso de los conductores a la planta

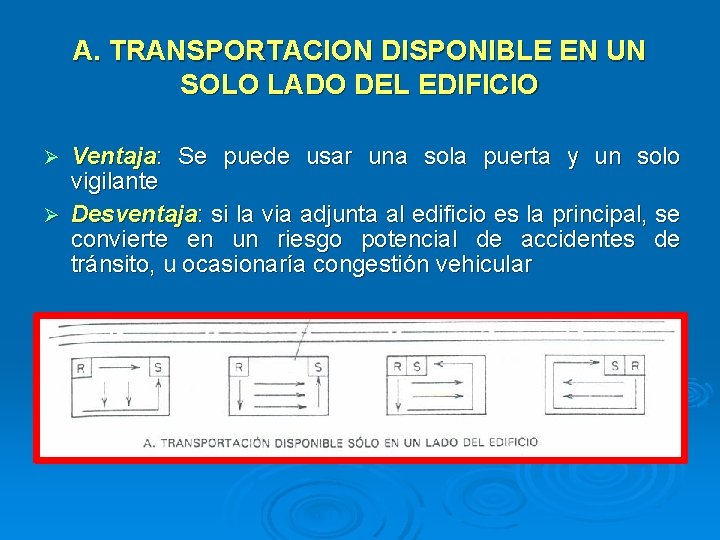

A. TRANSPORTACION DISPONIBLE EN UN SOLO LADO DEL EDIFICIO Ventaja: Se puede usar una sola puerta y un solo vigilante Desventaja: si la via adjunta al edificio es la principal, se convierte en un riesgo potencial de accidentes de tránsito, u ocasionaría congestión vehicular
B. TRANSPORTACION DISPONIBLE EN DOS LADOS ADYACENTES DEL EDIFICIO Es recomendable ubicar aquella área de mayor tráfico de vehículos sobre la vía secundaria (menos circulada) Hay entrada al edificio por ambas partes dos puertas y dos vigilantes
C. TRANSPORTACION DISPONIBLE EN DOS LADOS OPUESTOS DEL EDIFICIO Ventaja: entrada de vehículos por ambas vías. No hay confusión ni percanses en la recepción y despacho de mercancias Desventaja: si la via adjunta al edificio es la principal, se convierte en un riesgo potencial de accidentes de tránsito, u ocasionaría congestión vehicular Requiere dos vigilantes
Cómo llegar al muelle? la vía de acceso al muelle debe estar separada de la vía pública Un sentido ------- 12 ft Dos sentidos ---- 24 ft Debe haber un área de reunión de camiones antes de ir al muelle Los carriles deben ser perpendiculares al muelle y deben estar pintados Ancho recomendado del carril---- 12 ft Dejar espacio para maniobrar de 40 -100 ft más longitud del camión La altura del muelle y el piso de Pn-almacenamiento, debe estar al mismo nivel Debe haber una entrada de personal al muelle separada de la entrada de vehículos
ESTRUCTURA Y EQUIPO DEL MUELLE La altura del muelle esta entre 48 -50” (1. 22 -1. 27 m) Es conveniente que el muelle este más abajo del nivel de la plataforma del camión (recepción) El área del muelle debe tener espacio suficiente para maniobras, para que el equipo de manejo de material no tenga que esperar a que otro salga del camino
Ajuste entre el muelle y el camión • Siempre habrá un diferencial entre el nivel del camión y el muelle, para esto se cuenta con los siguiente: • Nivelador de muelle • Nivelador de camión
Ajuste entre el muelle y el camión • Mesas de elevación • El muelle se debe proteger contra impactos de camiones y montacargas, con amortiguadores de golpes. Pintados de amarillo (6 -8”)
FACTOR SERVICIO Servicios relativos al personal Ing. Alvaro Junior
1. PASILLOS Los pasillos en oficinas no necesitan ser rectos Pasillos en fábrica o almacén, deben ser rectos, no curvos ni salientes Deben despejados estar
Pasillos Combinados • Hay flujo de personas y vehículos para circulación en ambos sentidos • Deben tener 12 ft ó 3. 7 m • Señalizados • Ubicación de espejos
Pasillos Para Vehículos • El ancho depende del tipo de vehículo (montacarga) • Pasillos angostos ------5 - 10 ft • Ancho convencional ----- 12 ft
Pasillos Para Personas Tabla 10. 2 (Art. 6, 12)
PATRONES DE COLOCACION DE MAQUINAS 1. PARALELO: el eje principal de la máquina es paralelo al eje del pasillo adyacente, por lo general hay dos máquinas entre pasillos y el pasillo en ambos sentidos • El sistema de colocación y orientación de las máquinas, influye en el sentido y ancho del pasillo
2. ANGULO AGUDO: el eje de la máquina está en ángulo agudo con respecto al eje del pasillo. La entrada del operador se hace por un pasillo y la salida por otro
3. EN FORMA DE C: el operario maneja varias máquinas y el lado abierto da al pasillo

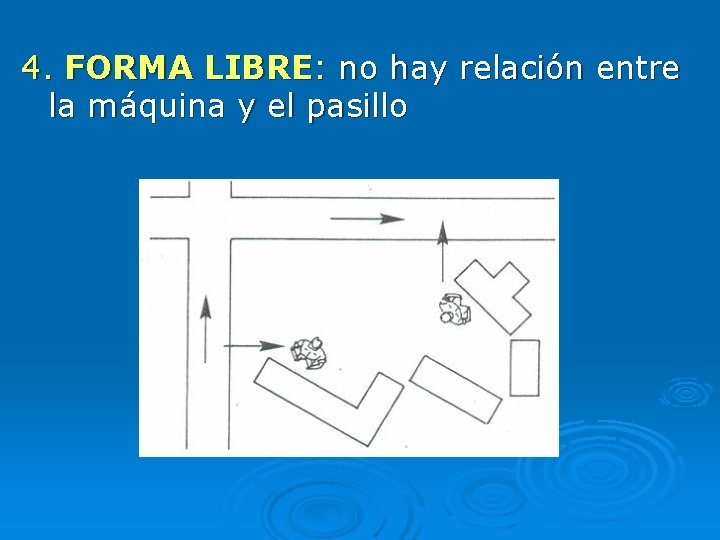

4. FORMA LIBRE: no hay relación entre la máquina y el pasillo
2. VIGILANCIA El perímetro debe estar encerrado Definir que sistema de seguridad se utilizará para la planta Proteger las zonas vulnerables al robo Proteger la información confidencial de la empresa
3. INSTALACIONES PARA USO PERSONAL Baños y sanitarios (1/15) (cap. 2 art. 17, 19, 20) Vestieres (Lockers) (cap. 2 art. 22. parágrafo 2) Enfermería Bebederos (1/50) (cap. 2 art. 23, 24) Teléfono
3. INSTALACIONES PARA USO PERSONAL Cafetería o Comedor (cap. 2 art. 25) Áreas para fumadores Áreas de descanso Relojes marcadores Tableros de avisos Parqueaderos

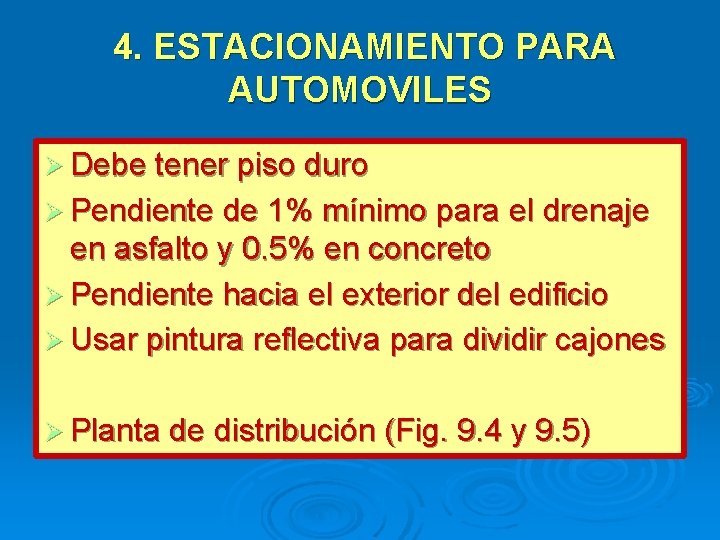

4. ESTACIONAMIENTO PARA AUTOMOVILES Debe tener piso duro Pendiente de 1% mínimo para el drenaje en asfalto y 0. 5% en concreto Pendiente hacia el exterior del edificio Usar pintura reflectiva para dividir cajones Planta de distribución (Fig. 9. 4 y 9. 5)

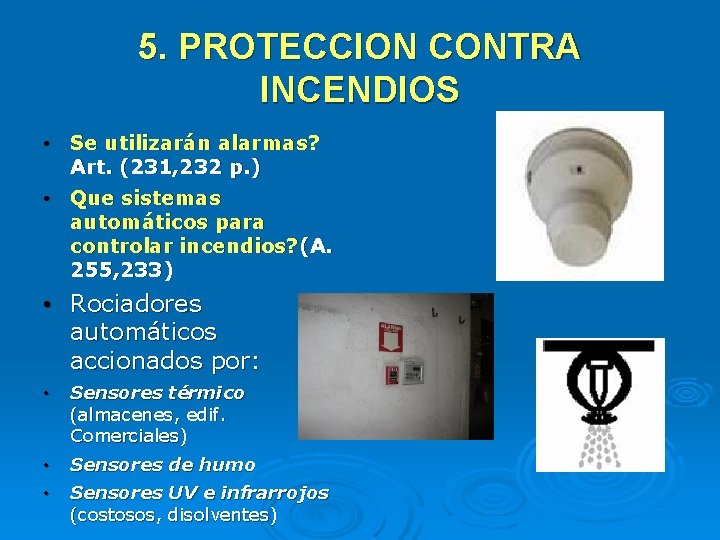

5. PROTECCION CONTRA INCENDIOS • Se utilizarán alarmas? Art. (231, 232 p. ) • Que sistemas automáticos para controlar incendios? (A. 255, 233) • Rociadores automáticos accionados por: • Sensores térmico (almacenes, edif. Comerciales) • Sensores de humo • Sensores UV e infrarrojos (costosos, disolventes)
• Qué primeros auxilios se ubicarán en la planta? • Se debe señalizar el equipo de emergencia, vias de escape (A. 224, 229) • Areas de refugios
TIPOS DE EXTINGUIDORES • Cuántos extinguidores y donde se deben ubicar? • Art. 205, 220, 221, 223, 225, 226, 227
EXTINTORES A CLASE A Aplica a la madera, papel, caucho, plástico, telas. (dejan brasas) B CLASE B Excluye el O 2 interrumpiendo la flama en líquidos inflamables: gasolina, grasas, aceites. (no dejan brasas) CLASE C C Tiene compuestos no conductores para combatir el fuego. Se aplica en motores, transformadores, cables y líneas D CLASE D Se aplica para metales combustibles como: magnesio, titanio, sodio, litio y potasio
EXTINTOR Presión incorporada Presión adosada 1. Recipiente metálico 2. Gas impulsor Aire comprimido (agua) CO 2 ---- N 2
3. Agente extintor 1. Agua + solución Chorro (A) Pulverizada (A ; aceptable B) 2. Espuma (agua+aire+emulsión) (A y B) 3. CO 2 El gas se encuentra en estado líquido No requiere gas impulsor A, B y C 4. Polvo normal (Bicarbonato sódico o potásico) (B y C) Polvo polivalente (Fosfato monoamónico) (A, B, C) Polvo especial (Fuegos metálicos) Coque de fundición grafitado + fosfato orgánico (D) Solkaflam (C) 5. Halogenados (A, B, C)
6. OFICINAS Deben estar separadas de la fábrica Tipos de distribución de oficinas: Convencional
6. OFICINAS Tipos de distribución de oficinas: Panorámico
6. OFICINAS Tipos de distribución de oficinas: Planta abierta
