Fabricação de Nanoestruturas Antonio Carlos Seabra (USP) acseabra@lsi. usp. br Luiz Sampaio (CBPF) sampaio@cbpf. br

Fabricação de Nanoestruturas -Introdução à Nanociência (2 aulas) -Nanofabricação (3 aulas) -Nanolitografia -Nanocorrosão -Nanodeposição

Nanociência: A ciência do extremamente pequeno Escala dos objetos: escala atômica … 100 nm nessas dimensões suas propriedades são diferentes ! Nanotecnologia: Usa essas novas propriedades para uso na industria (sensores, dispositivos, etc)

novas propriedades ? ? ? - nanopartículas em um meio aquoso 10 nm empuxo 1 mm peso (água ou óleo) - viscosidade muda radicalmente (movimento Browniano) - tensão superficial (superfície)

novas propriedades ? ? ? - nanopartículas em um meio aquoso “nanorobots ou nanobots” - viscosidade muda radicalmente (movimento Browniano) - tensão superficial (superfície) Robert A. Freitas, Senior Research Fellow, Institute for Molecular Manufacturing (http: //www. nanomedicine. com/)

novas propriedades ? ? ? - nanopartículas – relação superfície / volume partículas de 30 nm -> 5% dos átomos estão na superfície 3 nm -> 50% aumentar a reatividade química (catálise) propriedades ópticas, magnéticas, térmicas…

novas propriedades ? ? ? - efeitos quânticos propriedades ópticas, elétricas, magnéticas, …

novas propriedades ? ? ? - efeitos quânticos propriedades ópticas, elétricas, magnéticas, …

novas propriedades ? ? ? - efeitos quânticos propriedades ópticas, elétricas, magnéticas, … Imagem de um fio arrebentando (Ugarte, LNLS)

Nanociência & Nanotecnologia invenção do transistor (1947) e a miniaturização ENIAC (1946)

Nanociência & Nanotecnologia invenção do transistor (1947) e a miniaturização John Bardeen, Walter Brattain e William Shockley (Bell Laboratories)

Nanociência & Nanotecnologia miniaturização – Lei de Moore a cada 18 meses a capacidade de processamento dos computadores dobra, sem alteração de custo até quando ?

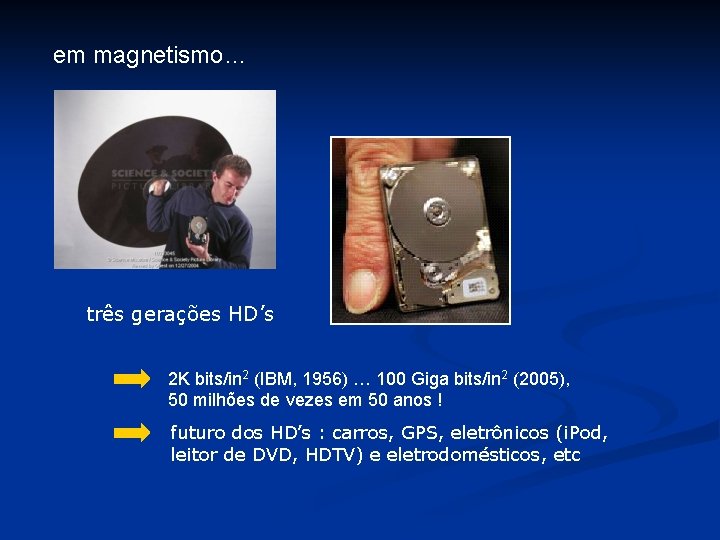

em magnetismo… três gerações HD’s 2 K bits/in 2 (IBM, 1956) … 100 Giga bits/in 2 (2005), 50 milhões de vezes em 50 anos ! futuro dos HD’s : carros, GPS, eletrônicos (i. Pod, leitor de DVD, HDTV) e eletrodomésticos, etc

Feynman (1959): É minha intenção oferecer um prêmio de US$ 1. 000 à primeira pessoa que conseguir colocar o conteúdo escrito de uma página em uma área 25. 000 vezes menor, de forma que ela possa ser lida por um microscópio eletrônico de varredura 6 m Mollenstaedt e Steigel, 1960 Livro 9 m letras de 60 nm

Feynman (1959): É minha intenção oferecer um prêmio de US$ 1. 000 à primeira pessoa que conseguir colocar o conteúdo escrito de uma página em uma área 25. 000 vezes menor, de forma que ela possa ser lida por um microscópio eletrônico de varredura 6 m Livro 9 m letras de 60 nm o prêmio foi concedido em 1987, quase 30 anos depois!

Motivações para a P&D em N&N novas propriedades… miniaturização… aplicações (medicina, etc) Implicações consequências para o meio ambiente ? consequências para a sociedade: possível distanciamento entre pobres e ricos (pessoas e países)

From J. Stohr, http: //www-ssrl. slac. stanford. edu/stohr/index. htm

Nomenclatura nanometro ou nanômetro ? nanômetro (Aurélio) Resolução nº 12 de 1988 do Conselho Nacional de Metrologia

Nomenclatura Certo Errado quilograma; Kg quilo; K 2 microns 1 microm 2 micra 1 micrometro 2 micrometros

Como fabricar um nano-objeto ? pedaço de ferro pó… limalha de ferro

Como fabricar um nano-objeto ? pó… limalha de ferro Número de partículas de volume V Volume % de milímetro

Como fabricar um nano-objeto ? pó… limalha de ferro Número de partículas de volume V Volume ~dezenas de microns % de milímetro

Como fabricar um nano-objeto ? pó… limalha de ferro muitos idênticos um ou muitos com formas pré-definidas outros processos são necessários…

Nanofabricação “Top-down” “Bottom-up” (de cima para baixo) (de baixo para cima) litografia óptica litografia feixe de elétrons

“Bottom-up” (organização de “baixo” para “cima”)

“Bottom-up” (organização de “baixo” para “cima”)

“Bottom-up” (organização de “baixo” para “cima”)

“Bottom-up” (organização de “baixo” para “cima”)

Nanofabricação “Top-down” “Bottom-up” (de cima para baixo) (de baixo para cima) litografia óptica litografia feixe de elétrons limitação na forma dos objetos fabricados

Nanofabricação “Top-down” (de cima para baixo) não há limitação, tudo é possível (!)

ache o “erro”…

alguns processos de nanofabricação Exposing Radiation Polymer Resist Thin Film Substrate Positive Developing Resist Etching and Stripping Negative Resist

alguns processos de nanofabricação

alguns processos de nanofabricação
