Программирование Extreme XOS Кирилл Жуков Технический директор CEE/CIS/Scandinavia © 2015 Extreme Networks, Inc. All

Программирование Extreme XOS Кирилл Жуков Технический директор CEE/CIS/Scandinavia © 2015 Extreme Networks, Inc. All rights reserved

Архитектура EXOS • • • 4 Northbound API - OF, XML, SNMP, CLI, Python

Архитектура EXOS • • • 4 Northbound API - OF, XML, SNMP, CLI, Python Open SDK - XML, C, Python Event-Driven Agent - UPM Automation - TCL, Python Linux Core - Independent processes Hardware Abstraction Layer - Single OS © 2015 Extreme Networks, Inc. All rights reserved

Модули EXOS CLI: exsh 6 © 2015 Extreme Networks, Inc. All rights reserved

Модули EXOS CLI: exsh 6 © 2015 Extreme Networks, Inc. All rights reserved

Модули EXOS CLI: exshexpect 7 © 2015 Extreme Networks, Inc. All rights reserved

Модули EXOS CLI: exshexpect 7 © 2015 Extreme Networks, Inc. All rights reserved

Использование socket 8 © 2015 Extreme Networks, Inc. All rights reserved

Использование socket 8 © 2015 Extreme Networks, Inc. All rights reserved

Запуск скриптов § Традиционная для $TCL-скриптов команда load script <script> § Новая команда run

Запуск скриптов § Традиционная для $TCL-скриптов команда load script <script> § Новая команда run script <script>: 10 © 2015 Extreme Networks, Inc. All rights reserved

Python + EXOS UPM 12 © 2015 Extreme Networks, Inc. All rights reserved

Python + EXOS UPM 12 © 2015 Extreme Networks, Inc. All rights reserved

Синхронные и асинхронные вызовы 13 © 2015 Extreme Networks, Inc. All rights reserved

Синхронные и асинхронные вызовы 13 © 2015 Extreme Networks, Inc. All rights reserved

Манипуляции с Data Plane и Impacket 14 © 2015 Extreme Networks, Inc. All rights

Манипуляции с Data Plane и Impacket 14 © 2015 Extreme Networks, Inc. All rights reserved

Git. Hub 17 © 2015 Extreme Networks, Inc. All rights reserved

Git. Hub 17 © 2015 Extreme Networks, Inc. All rights reserved

show port 1 statistics - CLI Extreme. Switch # show port 1 statistics no-refresh

show port 1 statistics - CLI Extreme. Switch # show port 1 statistics no-refresh Port Link Tx Pkt Tx Byte Rx Pkt Rx Byte State Count ================================== Internet A 49424 21355980 53780 66789198 ================================== > indicates Port Display Name truncated past 8 characters Link State: A-Active, R-Ready, NP-Port Not Present, L-Loopback 19 © 2015 Extreme Networks, Inc. All rights reserved

show port 1 statistics - JSON { "show_ports_stats": { "dot 1 d. Tp. Port.

show port 1 statistics - JSON { "show_ports_stats": { "dot 1 d. Tp. Port. In. Discards": 0, "dot 1 d. Tp. Port. In. Frames": 53903, "dot 1 d. Tp. Port. Max. Info": 1500, "dot 1 d. Tp. Port. Out. Frames": 9707, "link. State": 1, "port": ”Internet”, "port. List": 1, "port. No. Snmp": 1, "rx. Bcast": 0, "rx. Byte. Cnt": 66789198, "rx. Mcast": 6191, "rx. Pkt. Cnt": 53780, }, "status": "SUCCESS" } 20 © 2015 Extreme Networks, Inc. All rights reserved

Анонс новых моделей коммутаторов 22 © 2015 Extreme Networks, Inc. All rights reserved

Анонс новых моделей коммутаторов 22 © 2015 Extreme Networks, Inc. All rights reserved

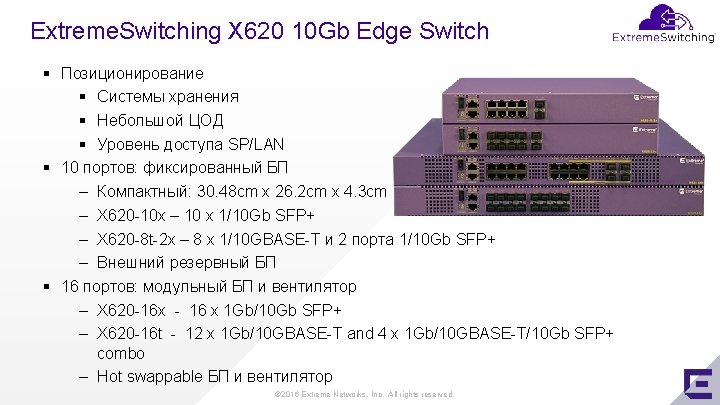

Семейство коммутаторов 10/40 Gb X 620 16 & 10 x 10 Gb • SFP+

Семейство коммутаторов 10/40 Gb X 620 16 & 10 x 10 Gb • SFP+ & 10 GBASE-T • LAN Edge/Aggregation • Enterprise modular systems • Compact 10 Gb edge X 670 -48 x X 670 V-48 t X 670 -G 2 -48 x X 670 -G 2 -72 x X 770 48 x 10 Gb Ports 64 x 10 Gb. Ports 72 x 10 Gb Ports 104 x 10 Gb Ports • 48 port 10 Gb • Campus Edge • Data Center • 10 Gb To. R switch • Data Center Leaf/ Edge switch • 40 Gb uplinks • • 10 Gb To. R Leaf edge switch Low Latency PTP systems • • • High density 10 Gb Leaf edge switch 10 Gb speed To. R Low Latency PTP Fixed Stackable 10 Gb/40 Gb Switches Масштабируемость и функциональность © 2016 Extreme Networks, Inc. All rights reserved. • • • High density 40 Gb Spine aggregation 40 Gb speed To. R Low Latency PTP

Extreme. Switching Industrial Switch Четыре модели: § 4 и 8 портов 10/100 или 10/1000

Extreme. Switching Industrial Switch Четыре модели: § 4 и 8 портов 10/100 или 10/1000 § 2 или 4 порта 100 FX/SFP § Поддержка 802. 3 at Po. E+ § Двойной ввод 48 VDC § -40⁰C - 75⁰C § Монтаж на DIN-рейку § Поддержка Storm-control, port-security, VLAN, Qin. Q, 802. 1 x, кольцевые топологии § Управление через CLI, Web, SNMP § MAC: 8 K © 2016 Extreme Networks, Inc. All rights reserved.

Спасибо! WWW. EXTREMENETWORKS. COM © 2015 Extreme Networks, Inc. All rights reserved

Спасибо! WWW. EXTREMENETWORKS. COM © 2015 Extreme Networks, Inc. All rights reserved
