Extintores Orgaez

PROPÓSITO PROPORCIONAR A LOS PARTICIPANTES, NECESARIAS LAS PARA HERRAMIENTAS DETERMINAR EL EXTINTOR ADEACUADO A SELECCIONAR, DEPENDIENDO DEL FACTOR DE RIESGO, CARGA CALORÍFICA Y EFECTIVIDAD DE MISMO. POTENCIAL DE

OBJETIVOS Al finalizar la lección, el participante será capaz de: Reconocer los diferentes tipos de extintores. Conceptualizar extintor y extinguidor.

Fuego Concepto: Es un proceso físico-químico mediante el cual una sustancia que se denomina combustible, bajo ciertas condiciones especiales, cede electrones (se oxida) a otra llamada Comburente o agente oxidante con generación de energía; es la oxidación rápida de una materia.

Tetraedro Del Fuego

Clasificación del Fuego: Clase A Clase B Clase C Clase D Clase K

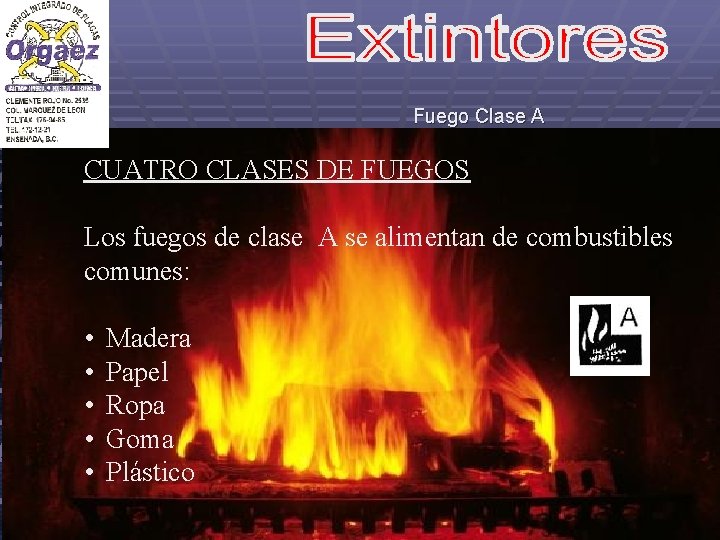

Fuego Clase A CUATRO CLASES DE FUEGOS Los fuegos de clase A se alimentan de combustibles comunes: • • • Madera Papel Ropa Goma Plástico

Fuego Clase B CUATRO CLASES DE FUEGOS En los fuegos de clase B intervienen líquidos y grasas inflamables: • • • Gasolina Grasa Aceite Disolventes Vapores

Fuego Clase C CUATRO CLASES DE FUEGOS Los fuegos de clase C son provocados por equipos eléctricos.

Fuego Clase D CUATRO CLASES DE FUEGOS Los fuegos de clase D queman metales combustibles • • • Magnesio Titanio Zirconio Litio Potasio Sodio

FUEGO CLASE K Son aquellos que ocurren en las grandes cocinas/freidoras de última tecnología como la que habitualmente utilizan restaurantes, hoteles y similares, con presencia habitual de cantidades ponderables de aceites vegetales, grasas animales, manteca, margarina, entre otros productos combustibles y además, existencia de numerosos puntos bajo tensión eléctrica.

Son aparatos portátiles que contienen un agente extinguidor y al ser accionados lo expelen bajo presión, permitiendo dirigirlo hacia el fuego, para su extinción.

Para que se debe utilizar ? Son aparatos que han sido diseñados para extinguir fuegos incipientes, es decir cuando están comenzando.

Tipos de Extintores: ØSEGUN LA FORMA DE IMPULSION : ØPresión Directa o Interna. ØPresión Indirecta o Exterior. ØPor Reacción Química

Presión directa

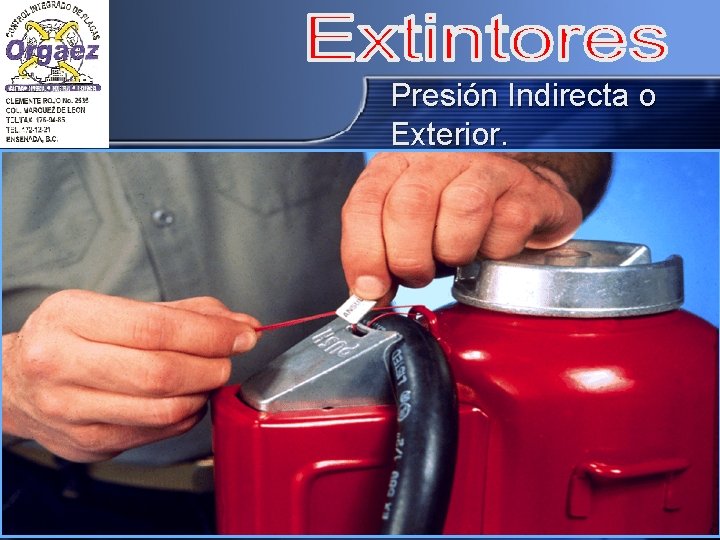

Presión Indirecta o Exterior.

Reacción química

SEGÚN SU FORMA DE TRANSPORTE: ØPortátiles ØSobre Ruedas ØFijos

Portátiles

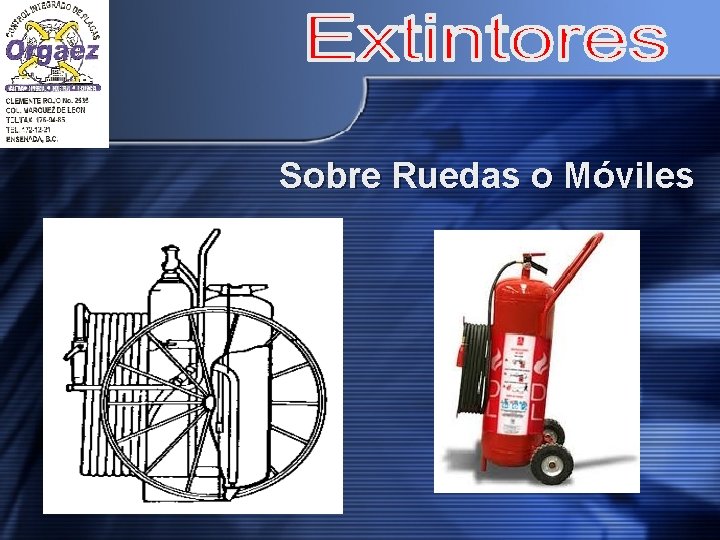

Sobre Ruedas o Móviles

Fijos

SEGUN EL AGENTE EXTINGUIDOR: ØPolvo Químico Seco ØDióxido de carbono. ØAgua ØEspuma ØAgentes Halogenados

Polvo Químico Seco o Standard

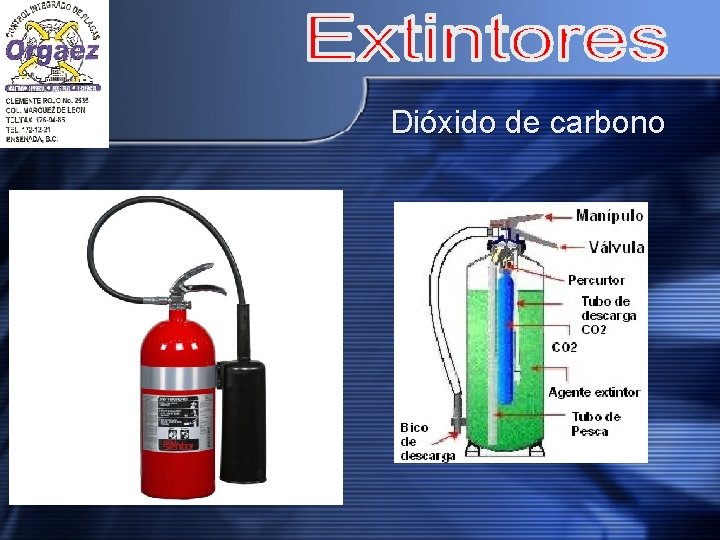

Dióxido de carbono

Agua

Agentes Halogenados

POLVO QUIMICO SECO Nombre común : PQS Polvo Químico Seco Uso: Sobre todo tipo de material TIPS - Efectivo en espacios abiertos, sofocación e interrupción en cadena. - Aplicable a fuegos de clase B y C y fuegos pequeños clase A - Produce corrosión después de 24 horas en las superficies aplicadas. - Alcance: 6 - 8 m. - Capacidad: 2. 3 – 50 kg - Puede producir daños en la vista si se aplica en forma directa.

Extintor de Dióxido de Carbono (CO 2) Efecto: Sofocación. Uso : en presencia de alimentos, material hospitalario, equipo electrónico, espacios cerrados. Capacidad : 2. 3 - 92 kg Alcance: 2 - 3 m. Aplicable a fuegos clase B y C - No es efectivo en espacios abiertos. - Reconocido por su boquilla en forma de campana - Material criogénico que puede producir quemaduras al contacto directo.

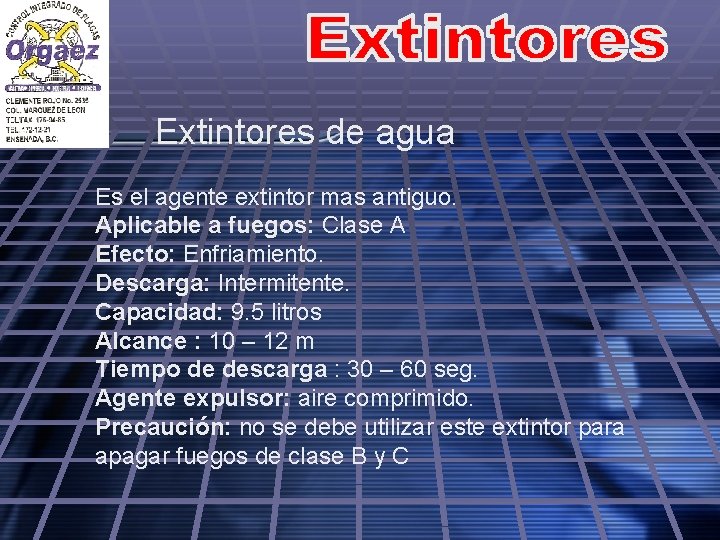

Extintores de agua Es el agente extintor mas antiguo. Aplicable a fuegos: Clase A Efecto: Enfriamiento. Descarga: Intermitente. Capacidad: 9. 5 litros Alcance : 10 – 12 m Tiempo de descarga : 30 – 60 seg. Agente expulsor: aire comprimido. Precaución: no se debe utilizar este extintor para apagar fuegos de clase B y C

GASES ESPECIALES Nombre común: HALON Y HALOTRON Uso: Sobre equipos electrónicos, equipos de cómputo, combustibles líquidos. TIPS - Efectivo en espacios cerrados y abiertos - Gas limpio, no deja residuos en superficies. - El gas Halon puede producir daños ecológicos indirectos. - Ambos tienen costos levados.

Cuerpo o cilindro. Ø Válvula de activación. Ø palanca de acarreo. Ø manómetro. Ø Manguera o Fuelle Ø Pitón o Boquilla. Partes del Extintor

Cuerpo o Cilindro

Válvula de activación

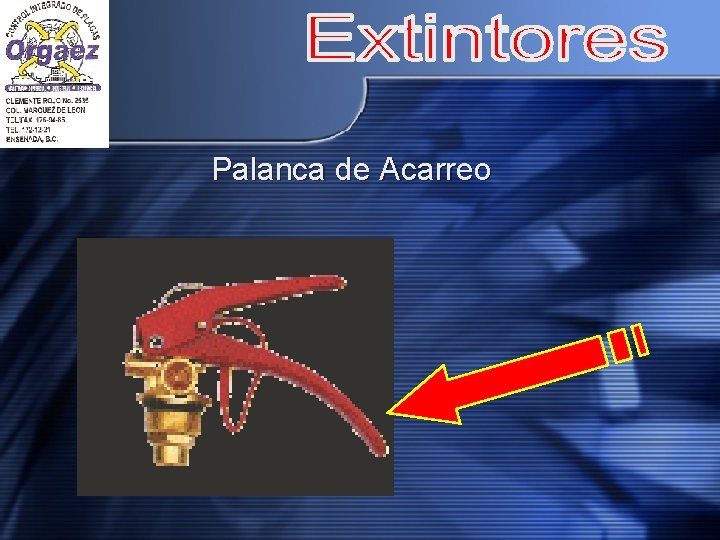

Palanca de Acarreo

Manguera o Fuelle

Pitón, Boquilla o Tobera

Manómetro

¿Cómo identificar el agente extinguidor apropiado? • Todas las categorías están indicadas en la placa de identificación del agente extinguidor. Algunos extintores están marcados con categorías múltiples como A, AB, BC y ABC. Esto significa que estos agentes extinguidores pueden apagar más de una clase de fuego.

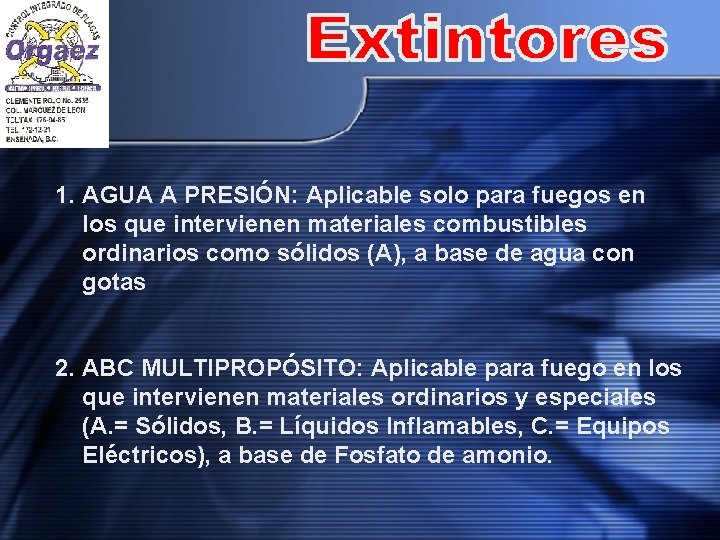

1. AGUA A PRESIÓN: Aplicable solo para fuegos en los que intervienen materiales combustibles ordinarios como sólidos (A), a base de agua con gotas 2. ABC MULTIPROPÓSITO: Aplicable para fuego en los que intervienen materiales ordinarios y especiales (A. = Sólidos, B. = Líquidos Inflamables, C. = Equipos Eléctricos), a base de Fosfato de amonio.

3. BC: Aplicable para fuegos en los que intervienen materiales Sólidos (A) y Líquidos inflamables, a base de Cloruro de potasio. 4. GAS CARBÓNICO: Aplicable para fuegos en los que intervienen materiales Líquidos inflamables (B) y Equipos eléctricos (C).

5. HALOGENOS O AGENTES LIMPIOS: Aplicable para fuegos en los que existan materiales especiales. Tales como de computacion, productos quimicos, aceites vegetales y/o minerales o en áreas de cuidados especiales. 6. POLVOS ESPECIALES: Donde existan productos químicos reactivos y metales reactivos.

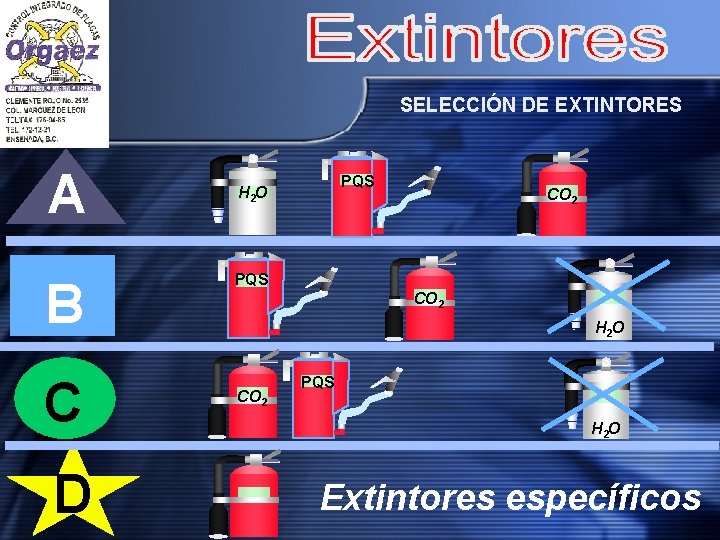

SELECCIÓN DE EXTINTORES A B C D PQS H 2 O CO 2 PQS CO 2 H 2 O CO 2 PQS H 2 O Extintores específicos

UBICACIÓN VISIBILIDAD: El extintor deber estar colocado en un sitio que facilite su ubicación por las personas que estén en el área a proteger. Debe ser visible y tener una señal o aviso que permita encontrarlo. ACCESIBLE: El sitio de ubicación del extintor debe estar libre de obstrucciones o elementos diferente a este, para permitir que los ocupantes puedan llegar hasta el y tomarlo con facilidad. Se recomienda instalarlos en las vías de acceso. PROTECCIÓN: El extintor debe estar protegido contra daños físicos, húmedos, corrosión, calor excesivo y vandalismo.

SEÑALIZACIÓN: Tablero que indica la clasificación de incendio en el cual se puede utilizar el extintor. DISTANCIA: El extintor debe estar ubicado de tal manera que las distancias estén de acuerdo a los requerimientos según sea el riesgo, la capacidad del extintor, la compartimentación del área y las distancias de recorridos.

ALTURA: La altura máxima desde el piso hasta la parte superior del extintor no debe ser mayor a 1. 50 metros. Si va a ser operado por mujeres o en caso de que los extintores sean pesados se recomienda instalarlos máximo 0. 10 metro de altura.

UBICACIÓN 1. 50

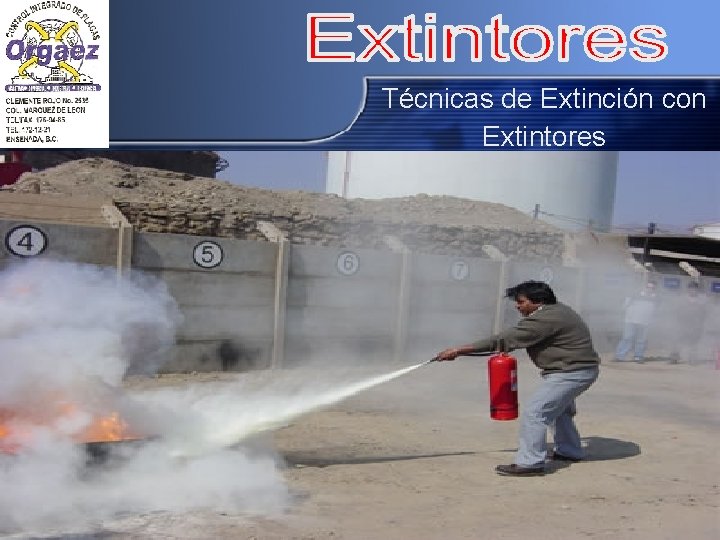

Técnicas de Extinción con Extintores

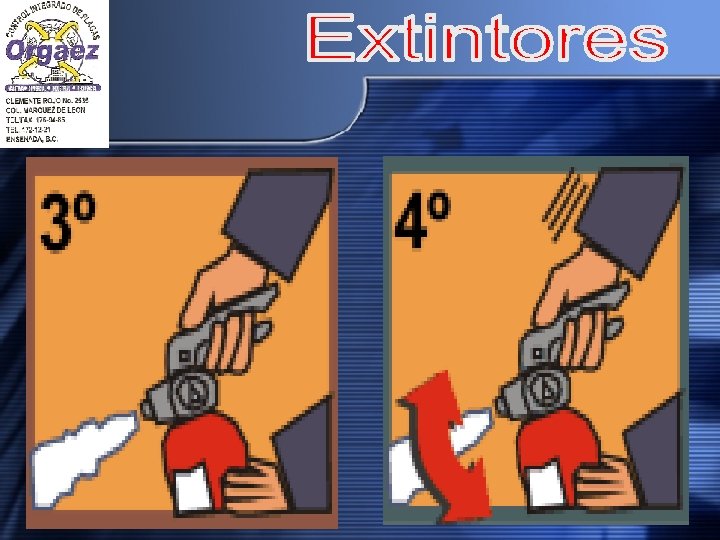

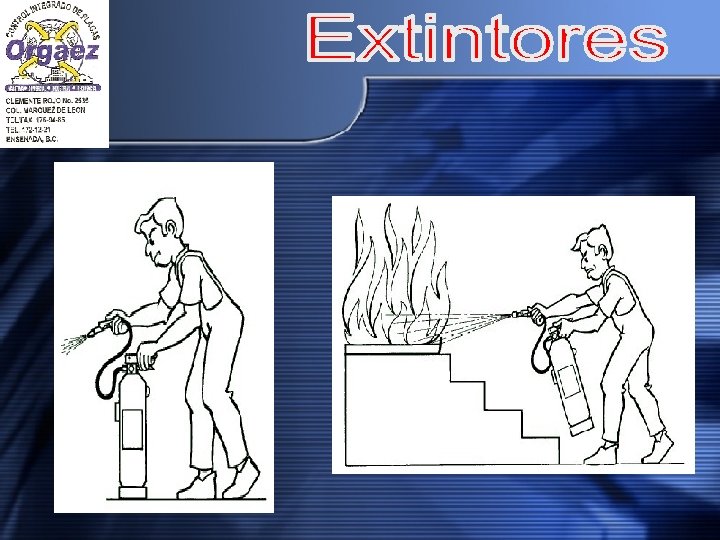

¿Cómo utilizar un extintor portátil? 1. Hale el pasador. 2. Apunte la boquilla del extintor hacia la base de las llamas. 3. Apriete el gatillo manteniendo el extintor en la posición vertical. 4. Mueva la boquilla de lado a lado, cubriendo el área del fuego con el agente extinguidor.

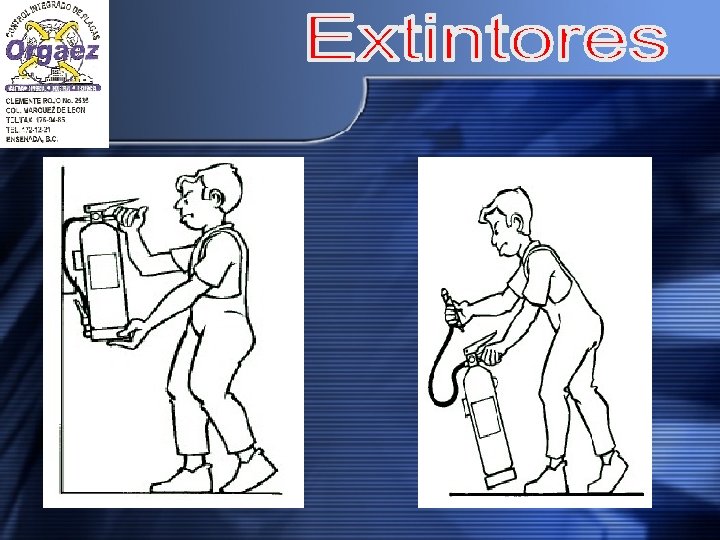

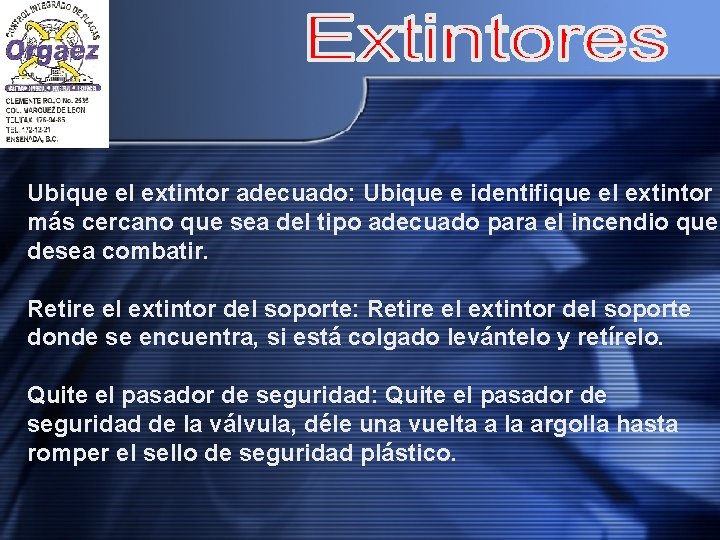

Ubique el extintor adecuado: Ubique e identifique el extintor más cercano que sea del tipo adecuado para el incendio que desea combatir. Retire el extintor del soporte: Retire el extintor del soporte donde se encuentra, si está colgado levántelo y retírelo. Quite el pasador de seguridad: Quite el pasador de seguridad de la válvula, déle una vuelta a la argolla hasta romper el sello de seguridad plástico.

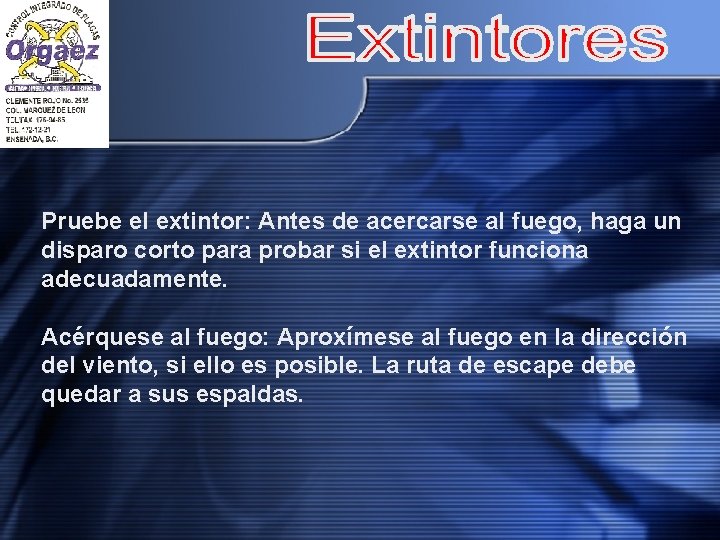

Pruebe el extintor: Antes de acercarse al fuego, haga un disparo corto para probar si el extintor funciona adecuadamente. Acérquese al fuego: Aproxímese al fuego en la dirección del viento, si ello es posible. La ruta de escape debe quedar a sus espaldas.

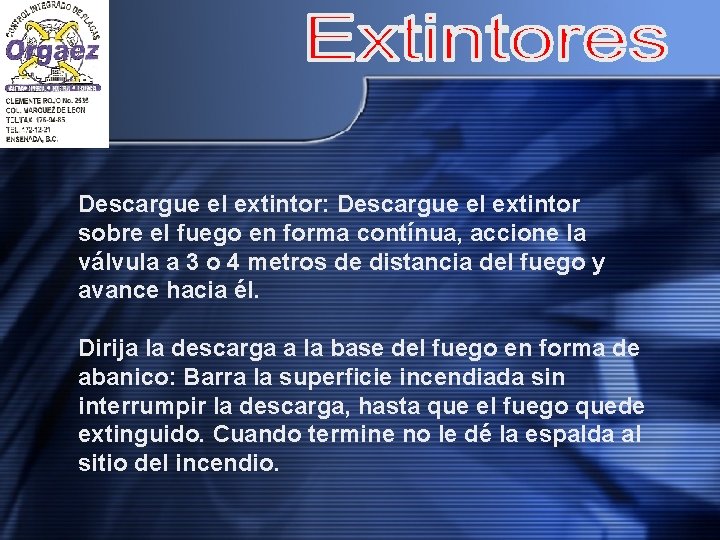

Descargue el extintor: Descargue el extintor sobre el fuego en forma contínua, accione la válvula a 3 o 4 metros de distancia del fuego y avance hacia él. Dirija la descarga a la base del fuego en forma de abanico: Barra la superficie incendiada sin interrumpir la descarga, hasta que el fuego quede extinguido. Cuando termine no le dé la espalda al sitio del incendio.

INSPECCIÓN: Verificación para determinar que el extintor esté cargado, esté disponible y sea operable. QUE INSPECCIONAR: Presión de carga el cual es indicado por el manómetro Mangueras, cornetas y boquillas estén en buen estado. Sello de seguridad no se encuentre reventado. Signos de daño o maltrato Señalización e instrucciones que estén legibles. Obstrucciones (Libre)

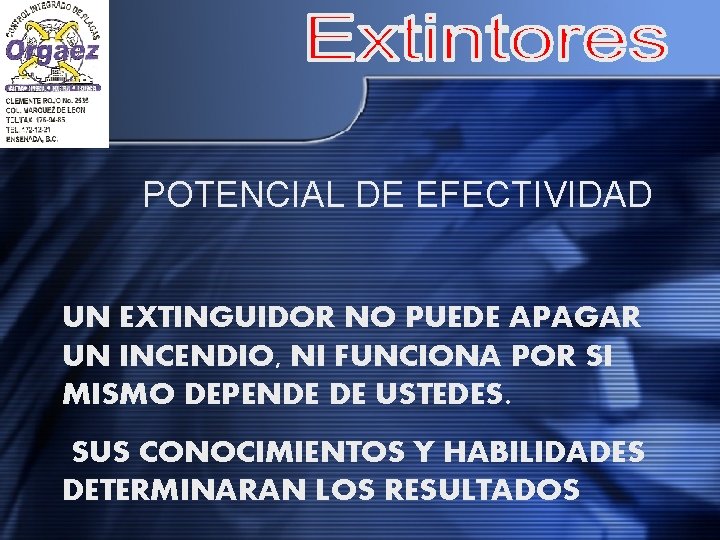

POTENCIAL DE EFECTIVIDAD UN EXTINGUIDOR NO PUEDE APAGAR UN INCENDIO, NI FUNCIONA POR SI MISMO DEPENDE DE USTEDES. SUS CONOCIMIENTOS Y HABILIDADES DETERMINARAN LOS RESULTADOS

GRACIAS POR SU ATENCIÓN ING. HÉCTOR VEGA MÉNDEZ
