Expo Ambiental 2009 Estación Mapocho, Santiago – CHILE 06 – 10 octubre 2009 Gasómetros de Doble Membranas Descripción, Funcionamiento y Selección Jean-François BRADFER Ingeniero Procesos Industriales Gerente General – AS&D Consultores www. asdconsultores. cl
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Introducción: l ¿Porqué hablar del Gasómetro? q Dar a conocer este equipo en un periodo donde se buscan los recursos energéticos renovables q Evaluar sobre su real necesidad q Saber recolectar informaciones de operación para poder realizar una adecuada selección q Plan de la presentación q Descripción & Funcionamiento q Funcionalidad q Selección 2

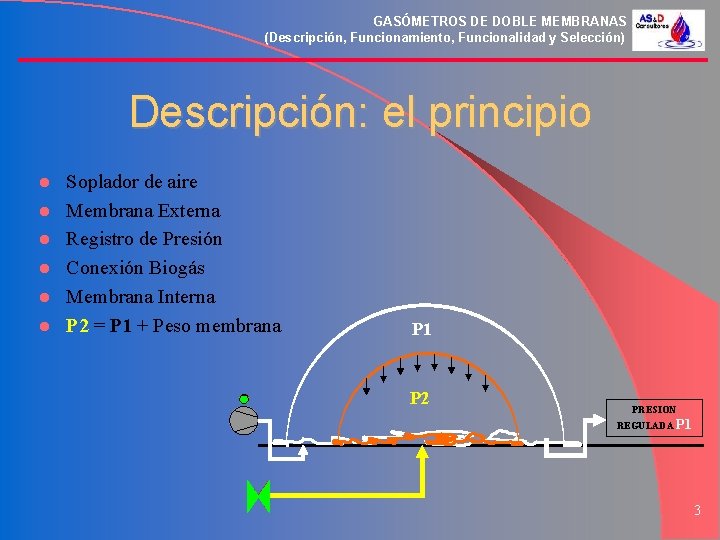

GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Descripción: el principio l l l Soplador de aire Membrana Externa Registro de Presión Conexión Biogás Membrana Interna P 2 = P 1 + Peso membrana P 1 P 2 PRESION REGULADA P 1 3

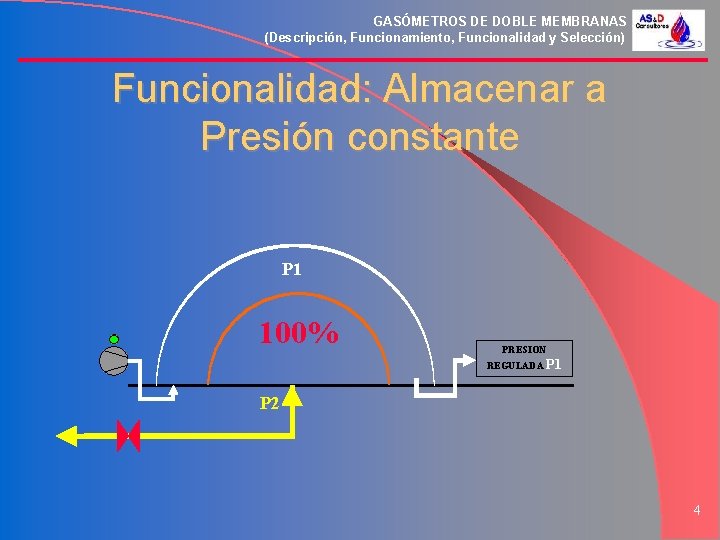

GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Funcionalidad: Almacenar a Presión constante P 1 100% PRESION REGULADA P 1 P 2 4
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Especificación Volúmenes: 170 a 5. 000 m 3 l Presión de trabajo: 100 a 250 mmca (10 a 25 mbar) l Tela: textil de PVC de alta resistencia mecánica y al medio l – – – Peso superficial 0, 9 a 1, 2 kg/m 2 Protección contra UV Hongicida & Bactericida Vientos >120 km/h Nieve Soplador de aire: 1 a 2 con motor Atex l Instrumentación: l – Medición de altura membrana interna (aproxima el % llenado) – Medición %CH 4 (fuga de biogás en membrana interna) – Medición Presión biogás Conexiones aire: PVC l Conexiones biogás: Acero inoxidable l 5
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Las Seguridades l Alivio por sobre presión ALIVIO DE SEGURIDAD Guarda Hidráulica (Alivio) 6
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Los Equipos: l La membrana interna l La membrana externa l La guarda hidráulica l El interior… 7
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) La selección l Criterio de Continuidad l Criterio de Producción & Carga l Criterio de Consumo & Descarga l Criterio de Falla Producción & Consumo l CONSIDERACIONES DINÁMICAS 8
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) La continuidad 24 H/D GENERACION DE BIOGÁS ¿PARA QUE COLOCAR UN GASÓMETRO? 24 H/D CONSUMO DE BIOGÁS SOLO PARA MANTENER CONSTANTE LA PRESIÓN DE LA RED… 9
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Producción & Carga 24 H/D t% H/D GENERACION DE BIOGÁS: CONSUMO DE BIOGÁS: Qp (m 3/h) Qc (m 3/h) VOL. GASÓMETRO > Qp (1 - tc%). 24 10
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Consumo & Descarga tc% H/D tp% H/D GENERACION DE BIOGÁS: D Qp (m 3/h) P CONSUMO DE BIOGÁS: C Qc (m 3/h) P+D>C Qp. tp + Vol. / tc > Qc. tc VOL. GASÓMETRO > (Qc. tc – Qp. tp). tc. 24 11
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Falla Producción & Consumo ¡Falla! Mantener Hf horas GENERACION DE BIOGÁS: CONSUMO DE BIOGÁS: Qp (m 3/h) Qc (m 3/h) VOL. GASÓMETRO > Qc. Hf 12
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Resumen de Criterios l. V > Qp (1 - tc). 24 l V > (Qc. tc – Qp. tp). tc. 24 l V > Qc. Hf l V seleccionado = V. (1 + Fs) ; Fs =10 a 20% 13
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Lo que nos deben informar l Producción diaria Qp (m 3/d) l Constancia productiva tp (%) l Consumo diario Qc (m 3/d) l Consumo punta horario Qc_h (m 3/h) l tc% = Qc / ( Qc_h. 24 ). 100 l Tiempo de falla admisible: Hf (h) 14
GASÓMETROS DE DOBLE MEMBRANAS (Descripción, Funcionamiento, Funcionalidad y Selección) Les invitamos a visitarnos en el stand nº 08 -3 Muchas Gracias www. asdconsultores. cl info@asdconsultores. cl 15
