EXPERIENCIA EN LA DIFERENCIA DE ANGULOS ENTRE MAZA

EXPERIENCIA EN LA DIFERENCIA DE ANGULOS ENTRE MAZA, RASPADORES Y VIRADOR IVAN RAMOS JEFE DPTO. DE MOLIENDA INGENIO CARMELITA S. A.

OBJETIVO • COMPATIR EXPERIENCIA SOBRE LA DIFERENCIA DE ANGULOS ENTRE DIENTES DE MAZAS, RASPADORES Y VIRADORES.

MAZA DESPUES DE ZAFRA DE 6 MESES Dientes partidos Perdida de soldadura Perdida de diámetro

MAZA DESPUES DE ZAFRA DE 6 MESES Desgaste prematuro Perdida de geometría del diente Exceso de soldadura

VIRADOR DESPUES DE ZAFRA Perdida de geometría Desgaste excesivo

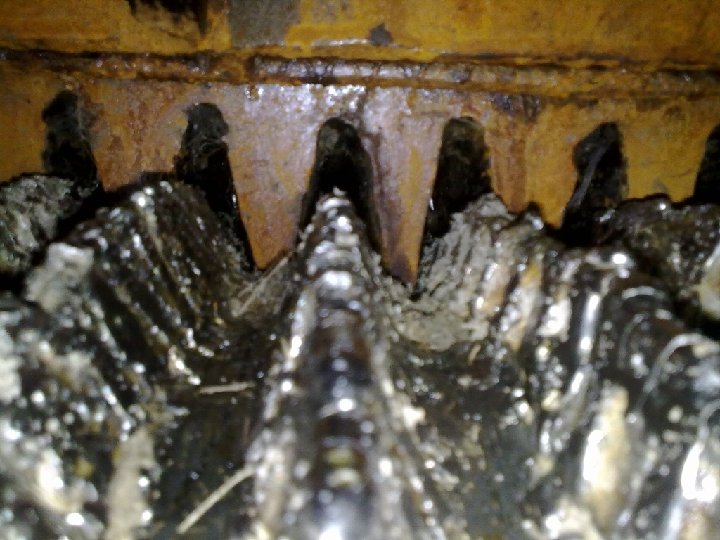

RASPADOR FINAL DE ZAFRA Fricción constante entre diente y raspador

VIRADOR EN MAZA CAÑERA Diferencia de ángulos mínimo Perdida de soldadura en pruebas

AJUSTE MAZA VIRADOR

RASPADORES SUPERIORES E INFERIORES Angulo de diente amplio Altura de diente reducida

EJEMPLO PROGRAMA CAMBIO DE MOLINOS • • • PROBLEMAS GENERADOS Mazas con perdida de diámetro Velocidades lineales diferentes Es necesario tener versatilidad en coronas Cambio constante de ajustes Adición de soldadura constante Altos costos de mantenimiento Perdida de extracción Aumento de sacarosa % bagazo Daño e tornillos de raspadores, los residuos generan fracturas en dientes Paros constantes por cambio o reposición Conceptos falsos sobre tipo soldaduras especiales

MAZA 1 ¾” RASPADOR 1

MAZA NUEVA BLINDADA DIENTE DE 1 ¾” DE ALTURA, 45°, PASO 2”

ALTURA CON BLINDAJE 2” A 2 ¼”

PROFUNDIDAD DE ANCHO 0, 41”

DETALLE DIENTE DE RASPADOR ESPACIO LATERAL SUFICIENTE

COSTOS DE RECUPERACION MINIMOS EN BLINDAJE DE MAZAS

TOPE DE VIRADOR EN MAZA CAÑERA

VIRADOR CON TOPE ¾ DE LA ALTURA DEL DIENTE

APERTURA ENTRE RASPADORES SALIDA DE CAÑA 1

RASPADORES FIJOS

LOGROS • • • Mantener la geometría de la maza Aumentar de la vida útil de la maza Mantener la extracción individual del molino Disminuir las perdidas de sacarosa en Bagazo Disminuir Costos de mantenimiento – – Adquisición de raspadores, tornillería, ejes, etc. Personal de mantenimiento con mayor disponible Minimizar daño en equipos siguientes Minimizar aplicación de soldadura • Aumento en la confiabilidad del equipo • Menor inventario de mazas y accesorios
