Expansor de puertos Abril 2014 Expansor de puertos

Expansor de puertos Abril/ 2014

Expansor de puertos • Especificaciones • Diagrama • Formato del mensaje • Comandos • Configuración • Preguntas/respuestas

Especificaciones • Voltaje: 8 a 32 VDC • Consumo de corriente: 15 m. A • Puertos Seriales: 2 • Parámetros de comunicación: 9600, 8, n, 1 • Entradas digitales: 6 • Salidas digitales: 2 (Open colector 400 m. A) • Tamaño: 1. 96” x 1. 95” x 0. 8” • RS-232 y señales de E/S disponible

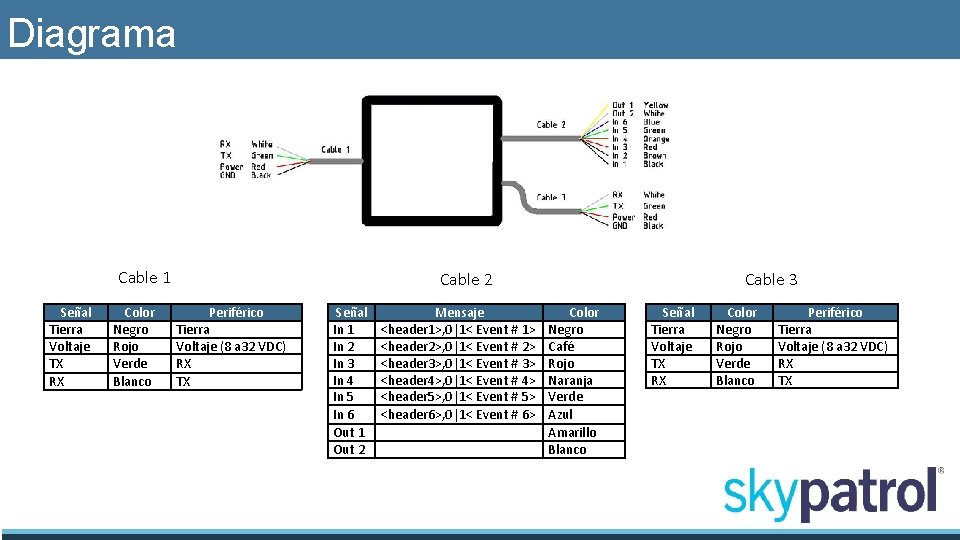

Diagrama Cable 1 Señal Tierra Voltaje TX RX Color Negro Rojo Verde Blanco Cable 2 Periférico Tierra Voltaje (8 a 32 VDC) RX TX Señal In 1 In 2 In 3 In 4 In 5 In 6 Out 1 Out 2 Mensaje <header 1>, 0|1< Event # 1> <header 2>, 0|1< Event # 2> <header 3>, 0|1< Event # 3> <header 4>, 0|1< Event # 4> <header 5>, 0|1< Event # 5> <header 6>, 0|1< Event # 6> Cable 3 Color Negro Café Rojo Naranja Verde Azul Amarillo Blanco Señal Tierra Voltaje TX RX Color Negro Rojo Verde Blanco Periférico Tierra Voltaje (8 a 32 VDC) RX TX

Formato del Mensaje • Cuando una entrada se activa o desactiva tiene el siguiente formato: • TT 8750+: <header ><ev>, status • TT 8750: < header>status, <ev> <header> e 3 v Status Texto definido como cabecera (AT$TTTRGEV=) Numero de envto. Estado de la entrada - 0=inactivo (V+ o desconectado) 1=activo (Tierra)

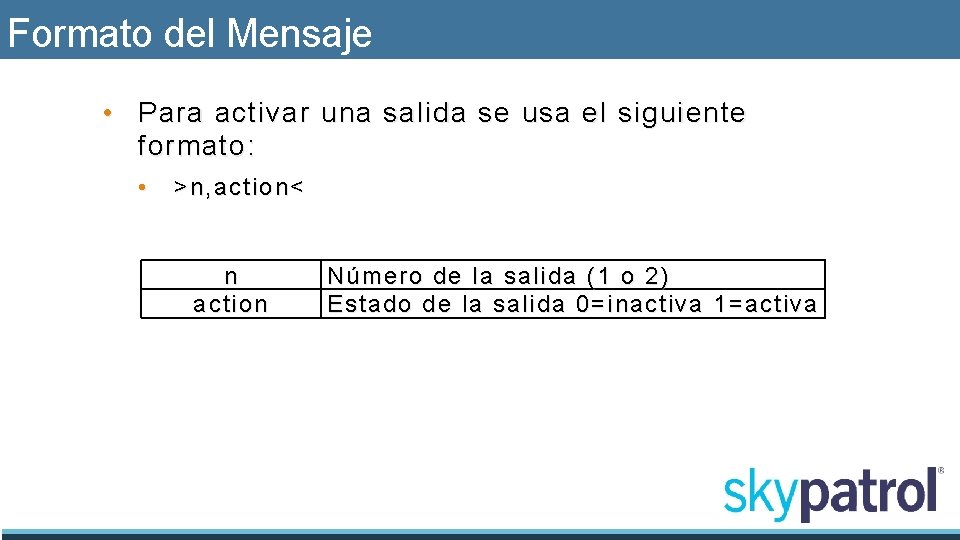

Formato del Mensaje • Para activar una salida se usa el siguiente formato: • > n, action< n action Número de la salida (1 o 2) Estado de la salida 0=inactiva 1=activa

Dbounce de Entradas • Tiempo que la entrada debe estar en un estado para que el evento se ejecute. • > Dn, xx< D n Xx Comando para configurar el dbouce Número de la entrada(1 a 6) Tiempo de dbounce, en 0. 2 (01 a 99)

Definición de la Cabecera • Es añadido al inicio del mensaje generado cuando una entrada es activada o desactivada. • >H=header< H Header Comando para definir la cabecera Cabecera que será incluida como parte del mensaje (AT$TTTRGEV=18)

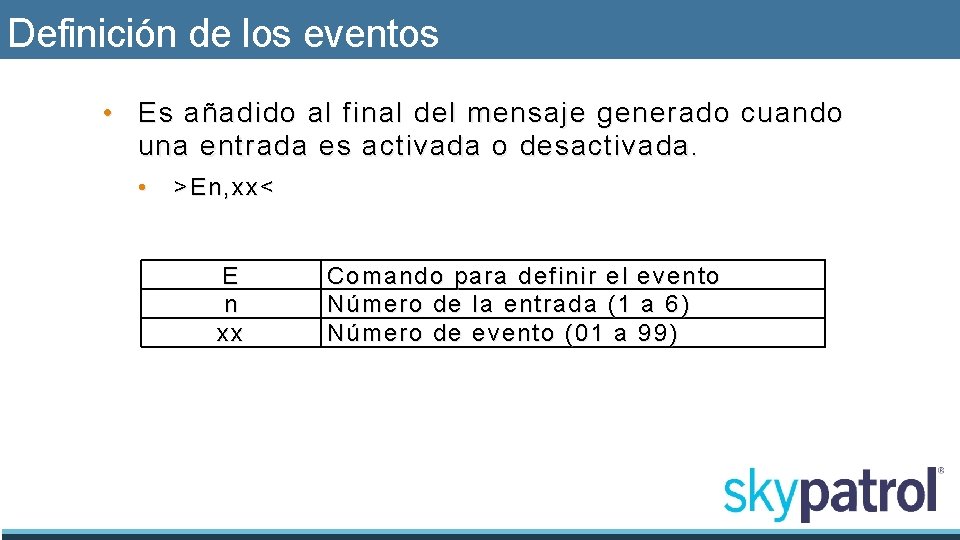

Definición de los eventos • Es añadido al final del mensaje generado cuando una entrada es activada o desactivada. • >En, xx< E n xx Comando para definir el evento Número de la entrada (1 a 6) Número de evento (01 a 99)

Tipo de dispositivo • Define el tipo de dispositivo. • >Px< P x Comando para definir el tipo de dispositivo 0: TT 8750+ 1: TT 8750

Configuración TT 8750+ • Deshabilitar el modo PAS. • AT$TTPAST=0 • Configurar el puerto auxiliar. • AT$AUXURTCFG =9600, 8, 0, 1 • Entrada 1 • AT$TTFNT=7, 0, 18, 15, 1 • AT$TTFNT=7, 3, 20, 7, 1 • AT$TTFNT=8, 0, 18, 15, 0 • AT$TTFNT=8, 3, 20, 8, 1

Configuración TT 8750+ • Entrada 2 • • AT$TTFNT=9, 0, 18, 16, 1 AT$TTFNT=9, 3, 20, 9, 1 AT$TTFNT=10, 0, 18, 16, 0 AT$TTFNT=10, 3, 20, 1 • Entrada 3 • • AT$TTFNT=11, 0, 18, 17, 1 AT$TTFNT=11, 3, 20, 11, 1 AT$TTFNT=12, 0, 18, 17, 0 AT$TTFNT=12, 3, 20, 12, 1

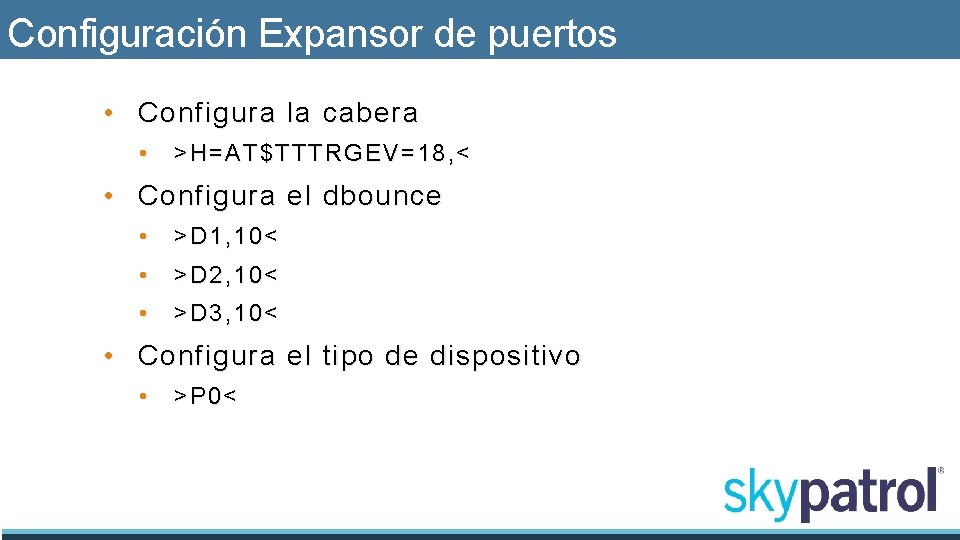

Configuración Expansor de puertos • Configura la cabera • >H=AT$TTTRGEV=18, < • Configura el dbounce • >D 1, 10< • >D 2, 10< • >D 3, 10< • Configura el tipo de dispositivo • >P 0<

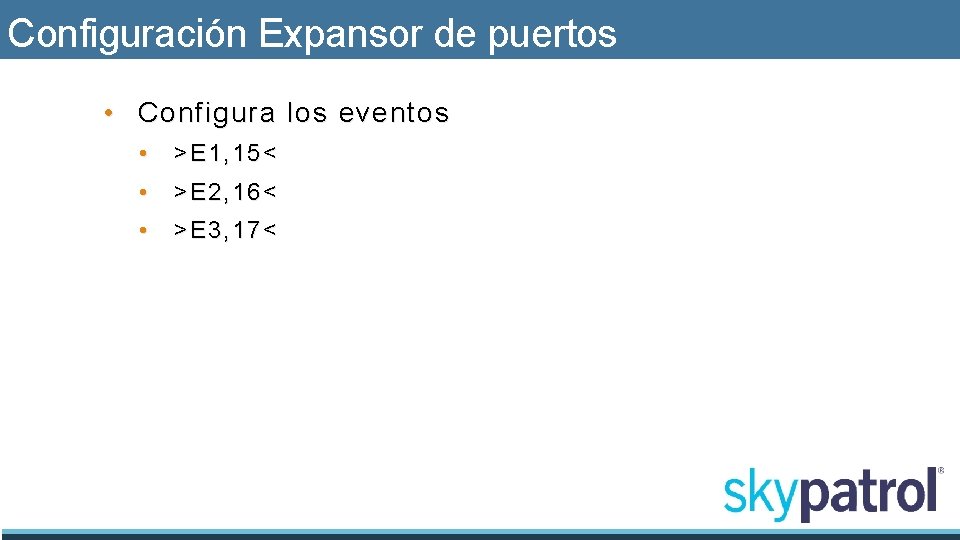

Configuración Expansor de puertos • Configura los eventos • >E 1, 15< • >E 2, 16< • >E 3, 17<

Expansor de puertos Preguntas y Respuestas
