EXPANSION CARD Oleh Anton Setiawan EXPANSION CARD Komponen

EXPANSION CARD Oleh : Anton Setiawan

EXPANSION CARD • Komponen komputer yang ditambahkan untuk meningkatkan kinerja komputer atau menambah fungsionalitas dari komputer itu sendiri. • dipasang pada Slot yaitu Tempat atau wadah dimana sebuah papan rangkaian elektronik (circuit board) bisa dipasang dengan cara ditancapkan.

Jenis - jenis Expansion Card 1. 2. 3. 4. 5. 6. 7. VGA Card Sound Card NIC TV atau Radio Tuner MPEG Card USB Card Modem Internal

1. VGA Card ( Video Graphic Adapter ) adalah bagian dari komputer yang di gunakan untuk memproses data berupa gambar / video / graphic dan menampilkannya pada monitor melalui VGA port.

Bagian – bagian VGA Card PSB (Printed Circuit Board) Pada video card, warna dasar yang digunakan beragam. Mulai dari warna merah, hijau dan kuning keemasan. Ada dua form factor yang digunakan. Kebanyakan berukuran standar dengan ketinggian sekitar 99 mm (tinggi bracket sekitar 127 mm) dan lebar yang bervariasi. Ukuran yang lebih mungil, dengan ketinggian setengahnya, dikenal dengan form factor lowprofile. Video card semacam ini digunakan seperti pada mini PC. Sesekali ditemukan beroperasi dengan sebuah riser card.

GPU/VPU (Graphics Prossesing Unit) Inilah inti dari sebuah video card. Sebuah IC (integrated circuit), tugasnya seperti CPU pada sebuah motherboard. Ia yang menangani proses 2 D dan 3 D. Biasanya tertutup oleh heatsink dan fan. Memory Untuk membedakan dengan RAM/ memory yang terinstalsi pada motherboard, lebih spesifik disebut sebagai video RAM. Kesamaan antara RAM dengan video RAM cukup banyak. Namun pada praktiknya, RAM video card terutama seri-seri high-end, sering menggunakan chip memory yang lebih cepat daripada RAM motherboard.

Bus Interface Untuk sekarang, pilihannya hanya ada dua macam interface. Yaitu, AGP (Acce- lerated Graphics Port) dan PCI Express x 16. Sebelumnya sempat digunakan slot ISA dan PCI untuk video card ini.

Cooling System sebuah video card yang sama sekali tidak menggunakan fan pendingin, atau bahkan tanpa heatsink? Untuk GPU terkini, sebuah hal yang hampir tidak mungkin. Dengan clock yang demikian cepat, panas selama beroperasi dapat mencapai suhu yang cukup tinggi. Sebagai informasi, suhu pada heatsink pasif (tanpa fan) sebuah video card Ge. Force FX 5200 dapat mencapai kisaran 60°C. Dapat dibayangkan panas yang dapat dihasilkan sebuah video.

Display Interface Kebanyakan video card menawarkan tiga jenis port interface: DVI, VGA, TV-Out, dan HDMI.

Jenis - jenis VGA Card VGA berdasarkan slot : a. VGA AGP b. VGA PCI Traditional c. VGA PCI Express VGA berdasarkan letak pemasangan : a. VGA Onboard b. VGA Add On

VGA AGP

VGA PCI TRADITIONAL

VGA PCI Express

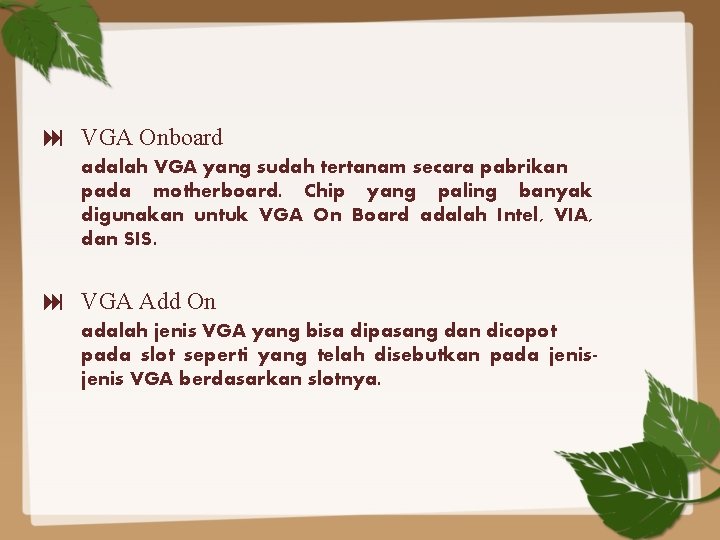

VGA Onboard adalah VGA yang sudah tertanam secara pabrikan pada motherboard. Chip yang paling banyak digunakan untuk VGA On Board adalah Intel, VIA, dan SIS. VGA Add On adalah jenis VGA yang bisa dipasang dan dicopot pada slot seperti yang telah disebutkan pada jenis VGA berdasarkan slotnya.

Faktor yang perlu diperhatikan dalam memilih VGA Card 1. RAMDAC (MEMORY) Memory yang di gunakan untuk mengubah sinyal graphic ( RGB / Red, Green, Blue ). Semakin cepat RAMDAC dari sebuah kartu grafis, semakin halus gambar yang dihasilkan (semakin bagus kualitasnya). 2. ACCELERATOR CHIP (PROCESSOR) Memory yang di gunakan untuk membantu processor. VGA yang dilengkapi Accelerator chip akan meringankan beban processor. Usahakan accelerator yang digunakan mendukung 32 bit.

3. TYPE BUS (KEBUTUHAN DARI SLOT MOTHERBOARD) Ada 4 type bus yang biasa digunakan oleh VGA card, yaitu ISA, VL-bus, PCI dan AGP. Type bus yang saat ini populer adalah type bus slot AGP karena memiliki daya akselerasi lebih cepat dan sempurna untuk digunakan oleh game dan gambar 3 D.

2. Sound Card adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara.

Fungsi lain : Sebagai alat input untuk Joystick yang digunakan untuk bermain game. Menyemarakkan aplikasi-aplikasi multimedia, seperti ensiklopedia, program pendidikan dan pengajaran dan program presentasi. Penggunaan komunikasi seperti telepon Vo. IP (Voice over Internet Protocol), Teleconverencing dan lain-lain.

Jenis - jenis Sound Card Dilihat dari cara pemasangan, Sound card terbagi menjadi 3, yaitu : a. Sound Card On Board b. Sound Card Off Board c. Sound Card External

Sound Card On Board Sound card yang sudah melekat atau terpasang langsung pada motherboard komputer.

Sound Card Off Board Sound card yang pemasangannya di slot PCI pada motherboard.

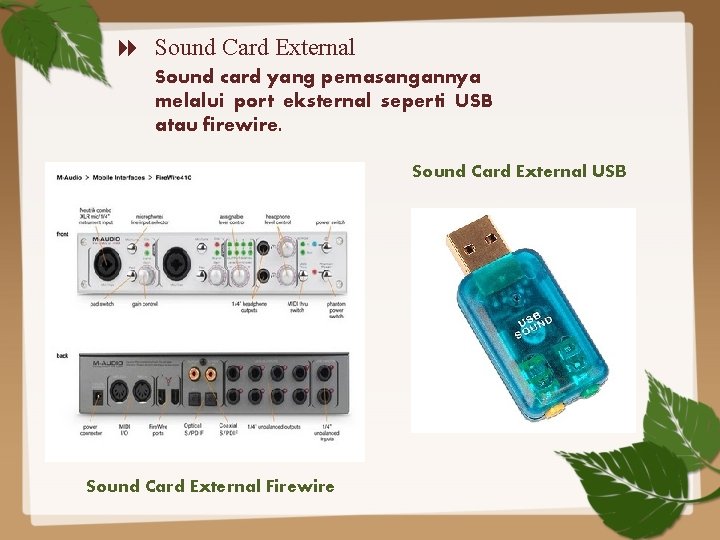

Sound Card External Sound card yang pemasangannya melalui port eksternal seperti USB atau firewire. Sound Card External USB Sound Card External Firewire

Cara kerja sound card : Ketika Anda mendengarkan suara dari sound card, data digital yang berupa waveform, wav, mp 3 dll dikirim ke sound card. Data digital ini diproses oleh DSP (Digital Signal Porcessing : pengolah sinyal digital) bekerja dengan DAC (Digital Analog Converter : konversi analog ke digital). Sinyal digital ini disimpan dalam format waveform table atau biasa ditulis Wav (wave) dalam disk atau kompresi menjadi bentuk lain seperti mp 3.

3. NIC ( Network Interface Card ) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer.

Tujuan NIC Kontroler jaringan mengimplementasikan sirkuit elektronik yang dibutuhkan untuk berkomunikasi menggunakan lapisan fisik spesifik dan lapisan data link standar seperti Ethernet , Wi-Fi , atau Token Ring.

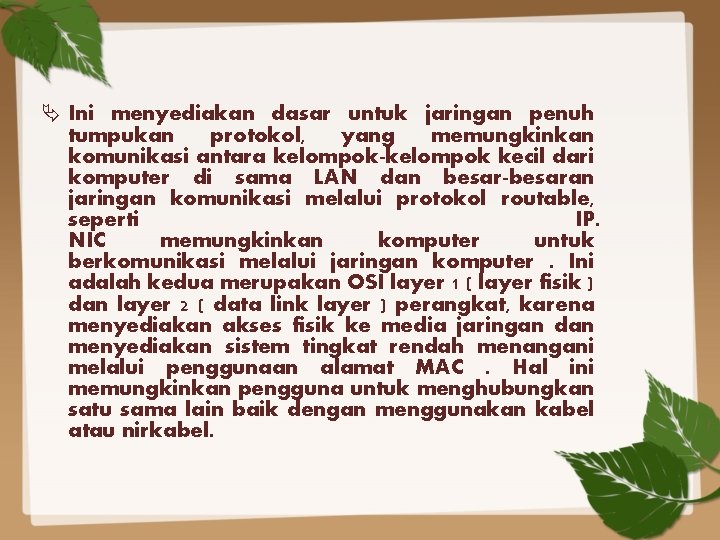

Ini menyediakan dasar untuk jaringan penuh tumpukan protokol, yang memungkinkan komunikasi antara kelompok-kelompok kecil dari komputer di sama LAN dan besar-besaran jaringan komunikasi melalui protokol routable, seperti IP. NIC memungkinkan komputer untuk berkomunikasi melalui jaringan komputer. Ini adalah kedua merupakan OSI layer 1 ( layer fisik ) dan layer 2 ( data link layer ) perangkat, karena menyediakan akses fisik ke media jaringan dan menyediakan sistem tingkat rendah menangani melalui penggunaan alamat MAC. Hal ini memungkinkan pengguna untuk menghubungkan satu sama lain baik dengan menggunakan kabel atau nirkabel.

Jenis - jenis NIC a. NIC yang bersifat fisik b. NIC yang bersifat logis

NIC yang bersifat fisik NIC fisik umumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer. Dapat berupa kartu dengan bus ISA, bus PCI, bus EISA, bus MCA, atau bus PCI Express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang mobile)

NIC yang bersifat logis NIC logis merupakan jenis NIC yang tidak ada secara fisik dan menggunakan sepenuhnya perangkat lunak (software) yang diinstalasikan di atas sistem operasi dan bekerja seolah-olah dirinya adalah sebuah NIC. Contoh dari perangkat NIC logis adalah LAN Adapter pada : 1. virtual box (Host only, NAT, dan Internal Network) 2. serta Modem

4. TV / Radio Tuner adalah komponen komputer yang memungkinkan sinyal televisi atau radio dapat diterima oleh sebuah komputer.

5. MPEG Card (Moving Picture Expert Group) MPEG digunakan sebagai standar pengkodean citra bergerak. MPEG dikembangkan oleh sebuah group bernama Motion Picture Expert Group , yaitu suatu kelompok kerja yang dibentuk oleh ISO dan IEC untuk menetapkan standar untuk audio dan video kompresi dan transmisi.

6. USB Card adalah kartu yang ditambahkan di slot PCI, berfungsi untuk menambah jumlah port USB jika jumlah port USB yang tersedia di komputer anda kurang

7. Modem Internal adalah modem yang terpasang langsung pada komputer. Sama dengan USB card, kartu jenis ini pun jarang digunakan. Orang lebih suka memilih modem eksternal dibandingkan dengan yang berjenis internal. Tapi beberapa tahun kebelakang sebelum koneksi broadband menjamur di Indonesia, modem jenis ini banyak digunakan pada koneksi internet dial up. Di mainboard modem berbentuk kartu ekspansi ini akan terhubung ke slot PCI. Sementara port-nya akan terhubung ke kabel telfon.

Wonten Pitakenan. . ? ? ?

Matur nuwun. . .
