EXERCÍCIOS DE REVISÃO PARA PRÉ-VESTIBULANDOS Gráficos do MUV Queda Livre Lançamento Vertical para Cima Espelhos Esféricos Circuitos Elétricos

1. Considere a associação de 3 resistores ôhmicos, de resistências R 1 = 6, 8 Ω, R 2 = 4, 0 Ω e R 3 = 16 Ω como representa o esquema. Sabendo que a intensidade da corrente elétrica que passa por R 3 vale 2, 0 A, determine: a) a intensidade da corrente que passa por R 1; b) a ddp entre os pontos A e C.

2. Considere um figo desprendendo-se livremente de uma figueira que tem 20 m de altura. Pode-se afirmar que ele chegará ao solo após ___segundos, atingindo uma velocidade de _____metros por segundo. Dado: Considere g = 10 m /s£. Assinale a alternativa que completa corretamente os espaços vazios do texto, respectivamente. a) 1, 5 e 20, 0. b) 2, 0 e 20, 0. c) 2, 5 e 25, 0. d) 3, 0 e 30, 0. e) 3, 5 e 30, 3.

3. Analise o circuito elétrico e as afirmações que seguem. ( ( ( ) Se a chave estiver aberta, o amperímetro indica zero. ) Com a chave aberta, a potência total dissipada no circuito é de 18 W. ) Se a chave estiver fechada, a corrente elétrica em cada um dos resistores de 4 ² é de 0, 75 A. ) Com a chave fechada, o amperímetro indica 2, 0 A. ) Com a chave fechada, a potência total dissipada é de 24 W.

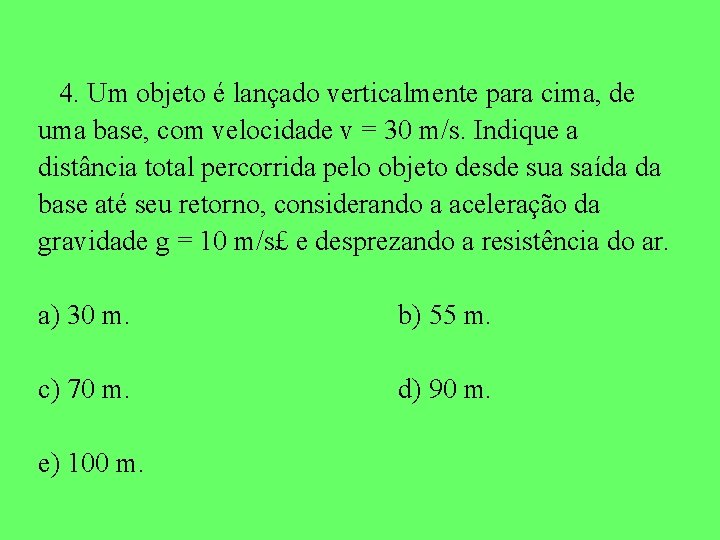

4. Um objeto é lançado verticalmente para cima, de uma base, com velocidade v = 30 m/s. Indique a distância total percorrida pelo objeto desde sua saída da base até seu retorno, considerando a aceleração da gravidade g = 10 m/s£ e desprezando a resistência do ar. a) 30 m. b) 55 m. c) 70 m. d) 90 m. e) 100 m.

5. Um objeto é lançado verticalmente para cima de uma base com velocidade v = 30 m/s. Considerando a aceleração da gravidade g = 10 m/s£ e desprezando-se a resistência do ar, determine o tempo que o objeto leva para voltar à base da qual foi lançado. a) 3 s b) 4 s c) 5 s d) 6 s e) 7 s

6. Em um experimento de óptica, em sala de aula, uma régua de 30, 0 cm de comprimento, quando colocada perpendicular ao eixo principal e a 24, 0 cm do vértice de um espelho esférico côncavo, produz uma imagem invertida de 10, 0 cm de altura. Nessas circunstâncias, a distância focal do espelho, em cm, é: a) 2 b) 3 c) 4 d) 5 e) 6

7. Observe o gráfico característico de um gerador. Se uma lâmpada de resistência 3, 5 ² for ligada em série com esse gerador, a corrente elétrica na lâmpada, em amperes, será a) 2, 5. b) 3, 0. c) 7, 5. d) 10.

8. No circuito da figura a seguir, o amperímetro A registra uma corrente i=0, 2 A. Cada um dos três resistores representados na figura tem resistência R=40². Qual é a potência dissipada pelo par de resistores associados em paralelo? a) 0. 8 W b) 1, 6 W c) 3, 2 W d) 8, 0 W e) 16, 0 W

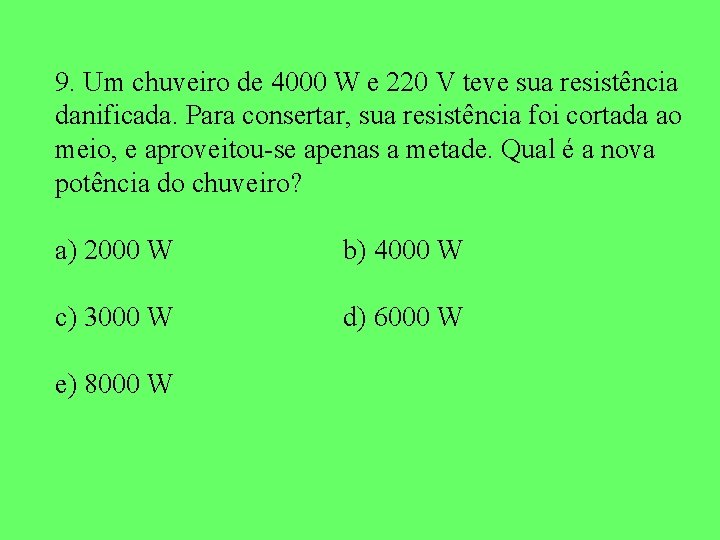

9. Um chuveiro de 4000 W e 220 V teve sua resistência danificada. Para consertar, sua resistência foi cortada ao meio, e aproveitou-se apenas a metade. Qual é a nova potência do chuveiro? a) 2000 W b) 4000 W c) 3000 W d) 6000 W e) 8000 W

10. Com três baterias de força eletromotriz ε =1, 5 V e com uma resistência R, podemos construir os circuitos a seguir. Para qual deles será maior a potência dissipada pela resistência R?

12. Um esquiador, partindo do repouso do ponto A da rampa, passa pelo ponto B com velocidade de módulo 5 m/s. Considerando constante a aceleração do esquiador, sua velocidade, no ponto C, será:

13. O gráfico representa a posição (X) de uma partícula, em função do tempo (t). Determine: a) velocidade inicial b) aceleração a) função horária de posição

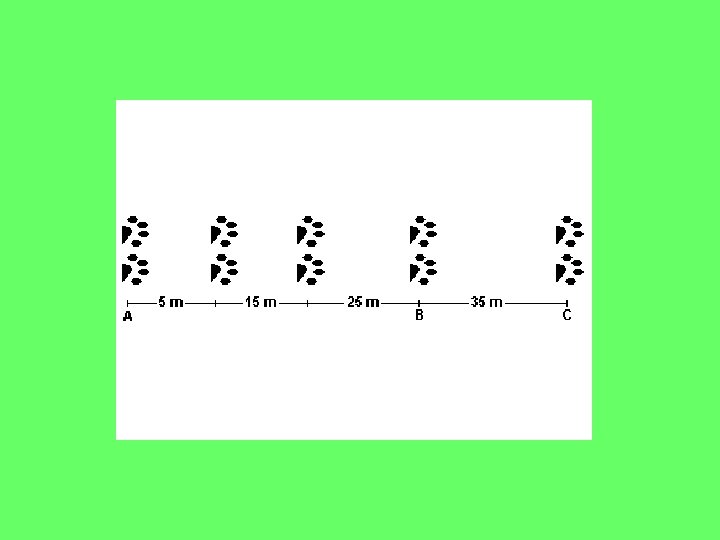

14. A figura, a seguir, representa, fora de escala, as marcas das patas traseiras de um GUEPARDO que, partindo do repouso no ponto A, faz uma investida predatória, a fim de garantir sua refeição. O intervalo entre as marcas é de 1 (um) segundo. Determine: a) A aceleração escalar do GUEPARDO. b) a velocidade do GUEPARDO, ao passar pelo ponto B da trajetória.
