EXEMPLO Correção da Tarifação com Baixo Fator de Potência( < 0. 92)
Grandeza Ponta Fora de ponta indutivo Fora de ponta capacitivo Valor da tarifa de ponta Valor da tarifa fora de ponta Demanda contratada [kw] 1. 800 2. 000 13, 11 [R$/KW] 4, 37 [R$/k. W] Demanda medida [k. W] 1. 931 2. 074 1. 592 Consumo ativo [k. Wh] 95. 126 774. 396 160. 236 0, 07954 [R$/k. Wh] 0, 03611 [R$/k. Wh] 13, 11 [R$/KW] 4, 37 [R$/k. W] 0, 07954 [R$/k. Wh] 0, 03611 [R$/k. Wh] Demanda reativa excedente [k. VAr] Consumo reativo excedente [k. VArh] 49. 815 416. 827 91. 268

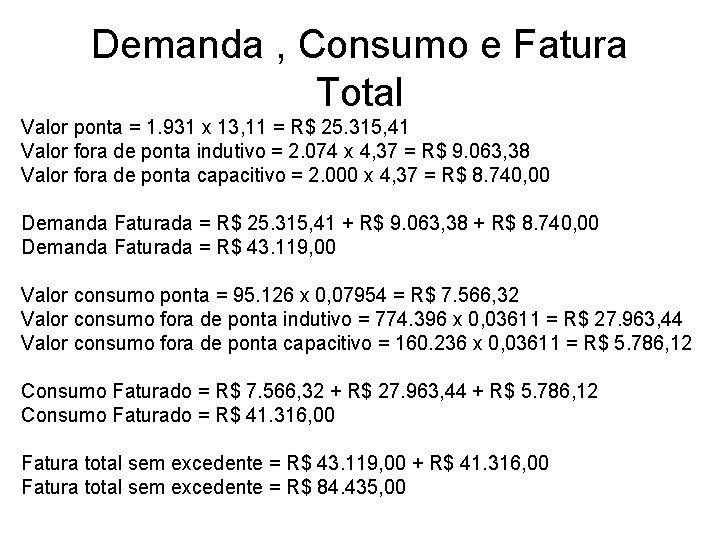

Demanda , Consumo e Fatura Total Valor ponta = 1. 931 x 13, 11 = R$ 25. 315, 41 Valor fora de ponta indutivo = 2. 074 x 4, 37 = R$ 9. 063, 38 Valor fora de ponta capacitivo = 2. 000 x 4, 37 = R$ 8. 740, 00 Demanda Faturada = R$ 25. 315, 41 + R$ 9. 063, 38 + R$ 8. 740, 00 Demanda Faturada = R$ 43. 119, 00 Valor consumo ponta = 95. 126 x 0, 07954 = R$ 7. 566, 32 Valor consumo fora de ponta indutivo = 774. 396 x 0, 03611 = R$ 27. 963, 44 Valor consumo fora de ponta capacitivo = 160. 236 x 0, 03611 = R$ 5. 786, 12 Consumo Faturado = R$ 7. 566, 32 + R$ 27. 963, 44 + R$ 5. 786, 12 Consumo Faturado = R$ 41. 316, 00 Fatura total sem excedente = R$ 43. 119, 00 + R$ 41. 316, 00 Fatura total sem excedente = R$ 84. 435, 00
Valor faturado do excedente do reativo mensal FDR = (DM. O, 92/fm – DF). TDA FER = CA. (0, 92/fm – 1) TCA O valor do fator de potência mensal é estimado pela seguinte relação: FPm(p) = cos ( arctg k. VArh(p) / k. Wh(p) ) nessa expressão, tem-se: FPm(p) = fator de potência mensal; em cada posto horário (ponta, fora de ponta indutivo, fora de ponta capacitivo); KVArh[p] = consumo de energia reativa em cada posto horário (ponta, fora de ponta indutivo e fora de ponta capacito); KWh[p] = consumo de energia ativa em cada posto horário (ponta, fora de ponta indutivo e fora de ponta capacito);
Calculo dos Fatores de Potencia FPm (ponta) = cos ( arctg (49. 815/ 95. 126) => FPm (ponta) = 0, 89 FPm (fora de ponta indutivo) = cos ( arctg (416. 827/ 774. 396) => FPm (ponta) = 0, 88 FPm (fora de ponta capacitivo) = cos ( arctg (91. 268/ 160. 236) => FPm (ponta) = 0, 87
Calculo do Excedente Como os três valores estão abaixo de 0, 92, o excedente será dado por: FER = CA. (0, 92/fm – 1) TCA FER ponta = 95. 126. (0, 92/0, 89 – 1). 0, 07954 = R$ 255, 04 FER fora de ponta indutivo = 774. 396. (0, 92/0, 88 – 1). 0, 03611 = R$ 1. 271, 10 FER fora de ponta capacitivo = 160. 236. (0, 92/0, 87 – 1). 0, 03611 = R$ 332, 54 FER total = R$255, 04 + R$1. 271, 10 + R$332, 54 = R$ 1. 859, 00 FDR = (DM. O, 92/fm – DF). TDA FDR ponta = (1. 931. O, 92/0, 89 – 1. 800). 13, 11 = R$ 2. 570, 74 FDR fora de ponta indutivo = (2. 074. O, 92/0, 88 – 2. 000). 4, 37 = R$ 735, 35 FDRTotal = R$2. 570, 74 + R$735, 35 = R$3. 306, 00 Fatura Total = R$ 84. 435, 00 + R$ 1. 859, 00 + R$ 3. 306, 00 = R$ 89. 600, 00
