EXEMPLES DE CARTES ELECTRONIQUES DEVELOPPEES PAR LEQUIPE IMABIO

EXEMPLES DE CARTES ELECTRONIQUES DEVELOPPEES PAR L’EQUIPE IMABIO (DRS / IPHC) Christian FUCHS Assistant Ingénieur électronicien C. Fuchs / Ima. Bio / IPHC 11/2009

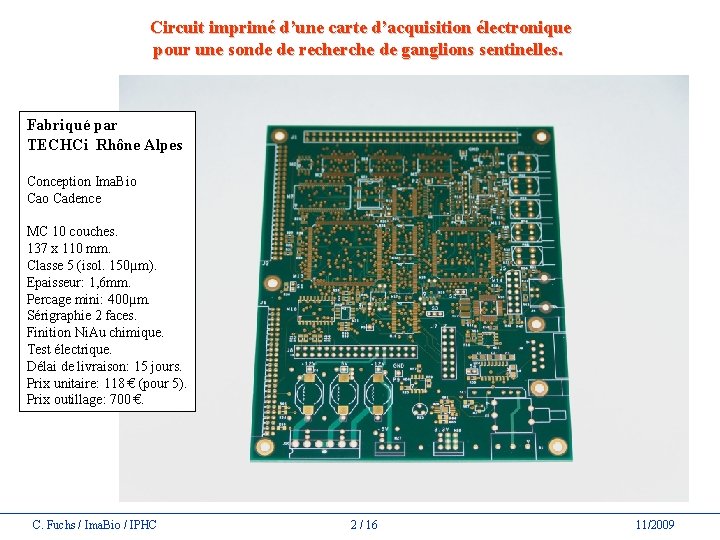

Circuit imprimé d’une carte d’acquisition électronique pour une sonde de recherche de ganglions sentinelles. Fabriqué par TECHCi Rhône Alpes Conception Ima. Bio Cadence MC 10 couches. 137 x 110 mm. Classe 5 (isol. 150µm). Epaisseur: 1, 6 mm. Percage mini: 400µm. Sérigraphie 2 faces. Finition Ni. Au chimique. Test électrique. Délai de livraison: 15 jours. Prix unitaire: 118 € (pour 5). Prix outillage: 700 €. C. Fuchs / Ima. Bio / IPHC 2 / 16 11/2009

Achats des composants (Ima. Bio) Electronique du boîtier de commande 500 composants: 700 €. de la sonde de recherche de ganglions sentinelles. 12 fournisseurs. Délai de livraison: 5 semaines. Montage des composants (IPHC) Ecran de sérigraphie: 300 €. Délai de fabrication: 1 semaine. Intégration dans le boîtier (Ima. Bio) Module AC/DC XPPOWER (Paris) Sorties +/-12 V et 5 V. Délai de livraison: 10 jours. Prix unitaire: 100 € (pour 5). C. Fuchs / Ima. Bio / IPHC 3 / 16 11/2009

Sonde de recherche de ganglions sentinelles avec son boîtier de commande assemblé Câble composite fabriqué par C. P. S. (Belfort) 1 x. KX 21 + 1 x. KX 22 + 1 x 1, 5 mm 2. Gaine extérieure moulée en PVC. Délai de livraison: 3 semaines. Prix: 5, 50 € / m (pour 100 m). Stylo dosimétrique Conception Ima. Bio Cao CATIA. Fabrication des pièces du corps par la société SMPL (Essonne). Matières: inox, Alu, tungstène. Délai de livraison: 6 semaines. Prix: 1200 € / jeu de 15 pièces. Boitier fournit par APRA-NORM (Haguenau) Taille standard (catalogue). Délai de livraison: 2 semaines. Prix: 40 € (pour 5). C. Fuchs / Ima. Bio / IPHC Assemblage Ima. Bio. 4 / 16 11/2009

Panneau avant du boîtier de commande de la sonde de recherche de ganglions sentinelles. Face avant Polyester souple fabriquée par SERITECH. Face avant Polyester souple collée sur …. . Conception Ima. Bio (Power Point) Epaisseur: 0, 7 mm (adhésif au dos). Boutons + leds intégrées. Délai de livraison: 4 semaines. Prix unitaire: 100 € (pour 10). Prix outillage: 300 €. Support en Aluminium fabriqué par CHIMICOLOR. Conception Ima. Bio (Cao CATIA) Epaisseur: 2 mm. Fond: Alu anodisé mat sans texte. Délai de livraison: 3 semaines. Prix unitaire: 45 € (pour 5). …. . un support rigide en Aluminium. C. Fuchs / Ima. Bio / IPHC 5 / 16 11/2009

Circuit imprimé d’une carte d’acquisition électronique 256 voies pour un imageur TEP (banc d’imagerie Ima. Bio) Fabriqué par TECHCi Rhône Alpes Conception Ima. Bio Cadence. MC 16 couches. 179 x 147 mm. Classe 7 (isol. 100µm) Epaisseur: 2 mm. Perçage mini: 300µm. Impédance contrôlée. Sérigraphie 2 faces. Finition Ni. Au chimique. Test électrique. Délai de livraison: 15 jours. Prix unitaire: 445 € (pour 6). Prix outillage: 850 €. C. Fuchs / Ima. Bio / IPHC 6 / 16 11/2009

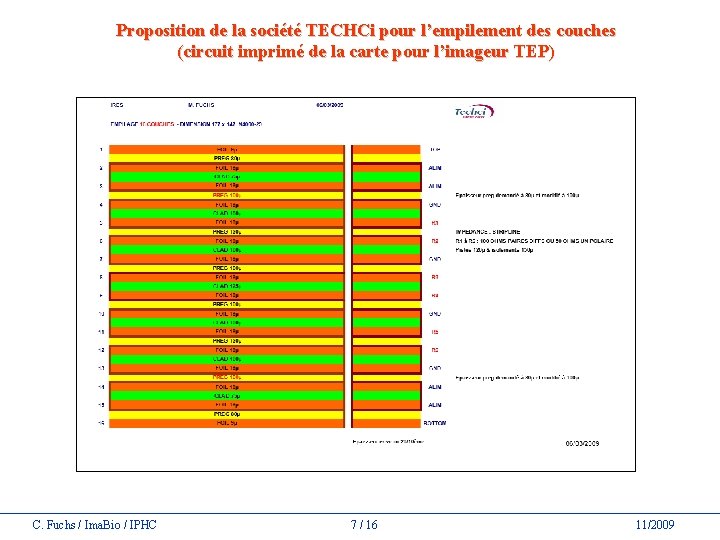

Proposition de la société TECHCi pour l’empilement des couches (circuit imprimé de la carte pour l’imageur TEP) C. Fuchs / Ima. Bio / IPHC 7 / 16 11/2009

Achats des composants (Ima. Bio) 800 composants: 1500 €. 12 fournisseurs. Délai de livraison: 5 semaines (sans Asic). Carte d’acquisition électronique 256 voies pour l’imageur TEP (banc d’imagerie Ima. Bio) Montage des composants (IPHC) Ecran de sérigraphie: 200 €. Délai de fabrication: 1 semaine. DESSUS DESSOUS 4 Asics 64 voies. Puces bondées sur la carte. C. Fuchs / Ima. Bio / IPHC 8 / 16 11/2009

126 fils de bonding / Ø 20 µm / Aluminium 2 mm ASIC 64 voies (imageur TEP) puce PCB 4 mm colle conductrice Substrat relié au GND Technologie: CMOS 350 nm Surface: 34 mm 2. 126 i/O. Conception Ima. Bio Cadence Fabrication: 8, 5 mm - Société A. M. S. (Autriche) (Collaboration avec le Centre Multi. Projet de Grenoble). - Livraison de 25 puces nues. - Délai de livraison: 2 mois. - Prix: 650 € / mm 2. Montage de la puce nue sur la carte: - Service de micro-câblage de l’IPHC. - Collage de la puce sur la carte (plage d’accueil cuivrée / finition Ni. Au). - Connexions avec fils de bonding Ø 20µm. (technique du “Chip On Board”). - Protection avec résine d’encapsulation. - Délai de montage: 1 jour. C. Fuchs / Ima. Bio / IPHC 9 / 16 11/2009

Principaux fabricants de circuits imprimés en France (1/3) Société Effectif Type de circuits Isolement mini ELVIA PCB 50211 Coutances www. elvia-pcb. com 300 MC 3 -20 (3 à 20 couches) 100µm Souple et Flex rigide (Classe 7) TECHCi 73240 Saint Genix sur Guiers www. techci. fr 110 MC 3 -22 Souple et Flex rigide 75µm (Classe 9) AVi & Peschard 35221 Chateaubourg www. elvia-pcb. com 82 MC 3 -22 Souple et Flex rigide 100µm (Classe 7) MAi. NE Ci 49007 Angers www. maineci. com 76 MC 3 -20 75µm (Classe 9) ATLANTEC 44260 Malville www. atlantec. fr 70 MC 3 -24 Flex rigide 75µm (Classe 9) CIMULEC 50211 Coutances www. elvia-pcb. com 65 MC Souple et Flex rigide 87µm (Classe 8) C. Fuchs / Ima. Bio / IPHC 10 / 16 11/2009

Principaux fabricants de circuits imprimés en France (2/3) Société Effectif Type de circuits Isolement mini SPCi 94290 Villeneuve Le Roi www. cire. fr 50 MC 3 -20 Souple et Flex rigide Li. THOS Ci 35211 Chateaubourg www. elvia-pcb. com 49 hyperfréquence Simple et double face MC 3 -8 CSi Sud Ouest 31200 Toulouse www. csi-pcb. com 48 MC Flex rigide 87µm (Classe 8) SOS Electronic 95830 Corneille en Vexin www. sos-electronic. fr 48 Simple et double face MC 120µm (Classe 6) SYSTRONIC 91955 Les Ulis www. systronic. com 42 Simple et double face MC 3 -30 100µm (Classe 7) PRECIOHM 27501 Audemer www. preciohm. com 38 Simple et double face MC Souple et Flex rigide C. Fuchs / Ima. Bio / IPHC 11 / 16 100µm (Classe 7) 11/2009

Principaux fabricants de circuits imprimés en France (3/3) Société Effectif Type de circuits Isolement mini Ci. BEL 61130 Belleme www. cibel. com 35 Simple et double face MC 3 -38 Souple et Flex-rigide 75µm (Classe 9) Ci. RLY 69363 Lyon www. cirly. com 23 Simple et double face MC 3 -12 120µm (Classe 6) C. Fuchs / Ima. Bio / IPHC 12 / 16 11/2009

Les distributeurs de composants électroniques (1/4) Distributeur Type de composants RADIOSPARES 60031 Beauvais www. radiospares. fr Passifs et connecteurs FARNELL 69499 Limas fr. farnell. com Passifs et connecteurs EB CONNECTIONS 89420 Savigny www. ebconnections. com Contrôleurs USB. Future Technology LASYC Electronics 94700 Maisons Alfort Circuits intégrés divers Ti, Micrel, Maxim, National Semiconductor, … PNE FUTURE Electronics Isabelle Steck (Hoenheim) 03 88 19 41 42 Circuits intégrés divers Ti, Micrel, Analog Devices, Micron Cypress, Linear Technology, … AVNET MEMEC 91127 Palaiseau 01 64 47 90 83 Circuits intégrés divers Marvell, … C. Fuchs / Ima. Bio / IPHC 13 / 16 11/2009

Les distributeurs de composants électroniques (2/4) Distributeur Type de composants AVNET Si. Li. CA Nicolas Helminger 03 88 26 98 85 Circuits intégrés divers Analog Devices, Xilinx, … HAMAMATSU Photonics 91882 Massy www. hamamatsu. fr Photo-détecteurs, Modules DC/DC (high voltage) Pi. CKERi. NG Interface 77186 Noisiel www. pickeringswitch. com Relais miniatures, … XP POWER 94626 Rungis www. xppower. com Alimentations AC/DC, … TRi. UM POWER 91410 Dourdan www. triumpower. com Modules DC/DC (Low voltage) Traco Power, … MATELECO Rhône 69500 Bron www. mateleco. online. fr Connecteurs Samtec, Amphenol, … C. Fuchs / Ima. Bio / IPHC 14 / 16 11/2009

Les distributeurs de composants électroniques (3/4) Distributeur Type de composants Fi. SCHER Connectors 75013 Paris www. fischerconnectors. fr Connecteurs coaxiaux, … AZZURRi 91140 Villebon www. azzurri. com Connecteurs Ethernet, … C. P. S. 90150 Foussemagne 03 84 23 34 42 Câbles sur mesure (coaxiaux ou autres) APRA NORM 67500 Haguenau www. apra-norm. fr Boitiers Aluminium, … OKATRON 69230 Saint Genis Laval www. okatron. fr Boitiers ABS CHIMICOLOR 92252 La Garenne Colombes www. chimicolor. com Panneaux « Avant » (Aluminium anodisé) C. Fuchs / Ima. Bio / IPHC 15 / 16 11/2009

Les distributeurs de composants électroniques (4/4) Distributeur Type de composants SERITECH 56880 Ploeren www. seritech. com Panneau « Avant » avec claviers et leds intégrés. FONDEX 74302 Cluses www. fondex-sa. com Visserie M 2 L’OCTANT 67450 Mundolsheim 03 88 20 55 57 Visserie M 2 C. Fuchs / Ima. Bio / IPHC 16 / 16 11/2009
