Exécution graphique de la cotation Règle première Les cotes sont toujours indiquées en vrai grandeur (échelle 1: 1). L’unité est le mm. Une cotation doit être facile à lire.

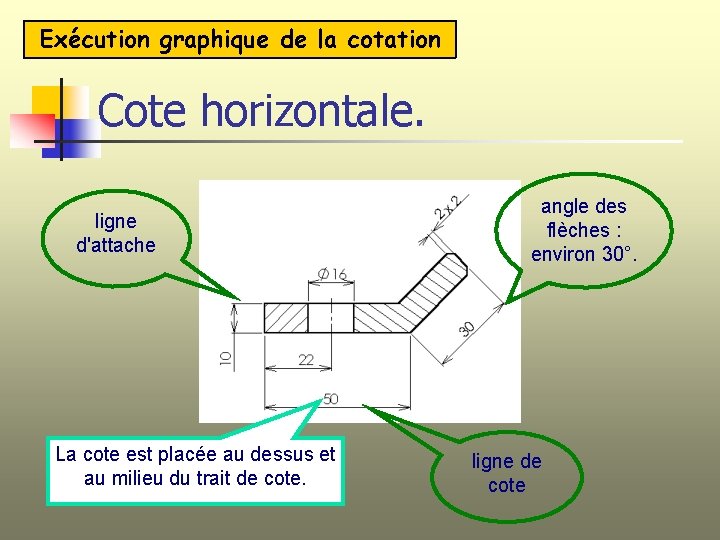

Exécution graphique de la cotation Cote horizontale. ligne d'attache La cote est placée au dessus et au milieu du trait de cote. angle des flèches : environ 30°. ligne de cote

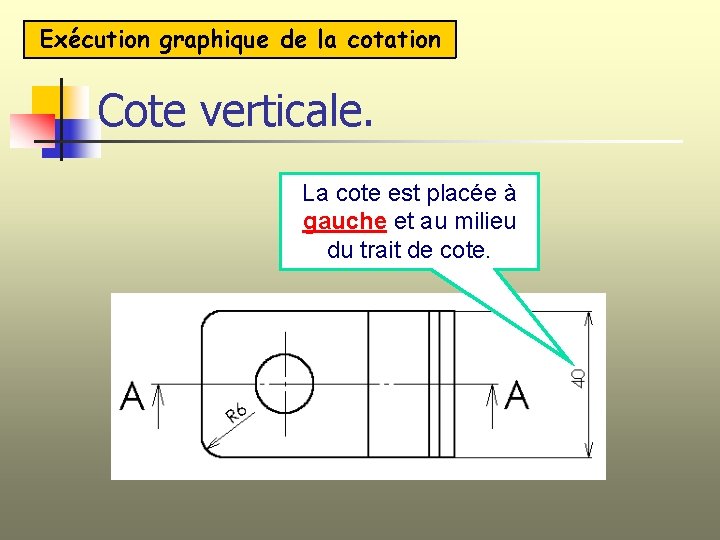

Exécution graphique de la cotation Cote verticale. La cote est placée à gauche et au milieu du trait de cote.

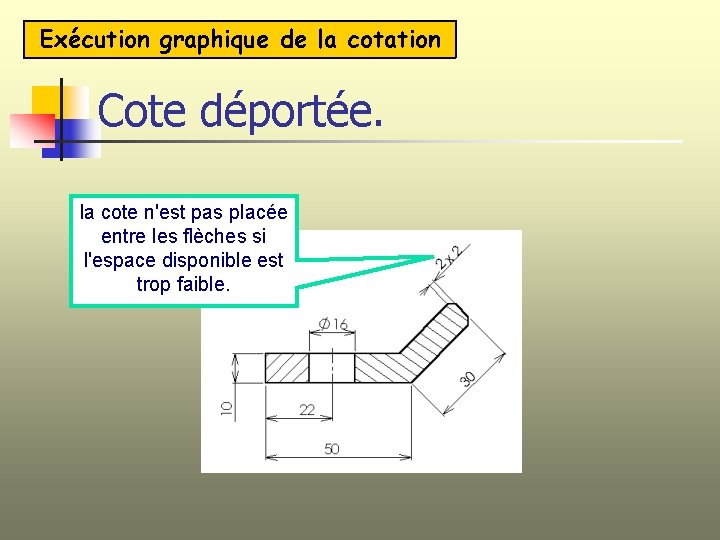

Exécution graphique de la cotation Cote déportée. la cote n'est pas placée entre les flèches si l'espace disponible est trop faible.

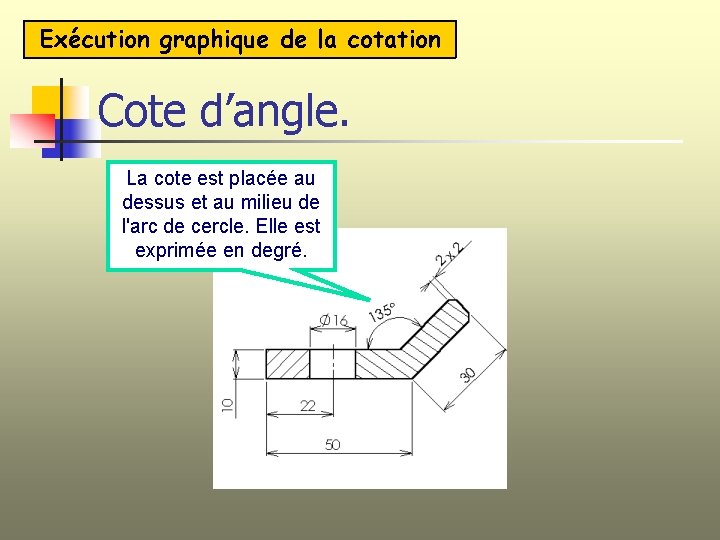

Exécution graphique de la cotation Cote d’angle. La cote est placée au dessus et au milieu de l'arc de cercle. Elle est exprimée en degré.

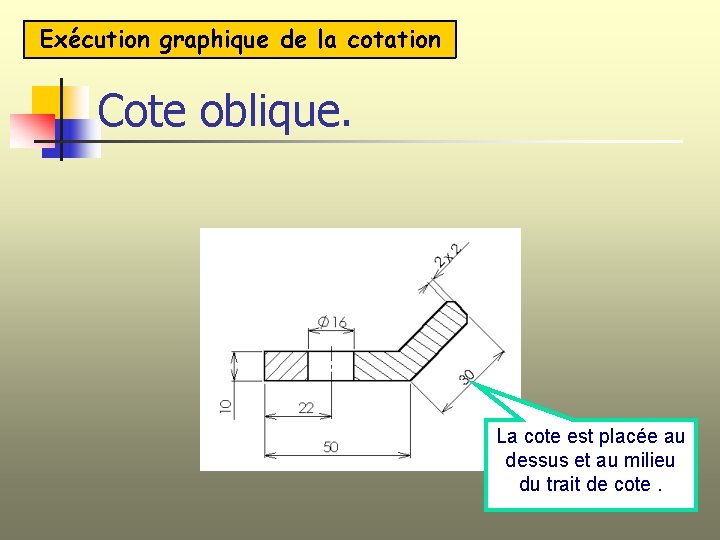

Exécution graphique de la cotation Cote oblique. La cote est placée au dessus et au milieu du trait de cote.

Exécution graphique de la cotation Cote diamètre ou Rayon. La cote est précédée du symbole Ø. Autre symboles: □ carré S sphérique Cote de rayon: la cote est précédée de R.

Exécution graphique de la cotation Cote de chanfrein. Les deux valeurs sont indiquées séparées par le signe x. (ou 2 à 45°)

Exécution graphique de la cotation Les interdictions et particularités. Toute la cote doit être comprise entre les deux flèches. Utiliser la cote déportée La ligne de cote ne doit pas être coupée. La cote pour être lisible doit être éloignée du dessin.

Exécution graphique de la cotation Les interdictions et particularités. La cote ne doit pas perturber toute autre symbolisation.

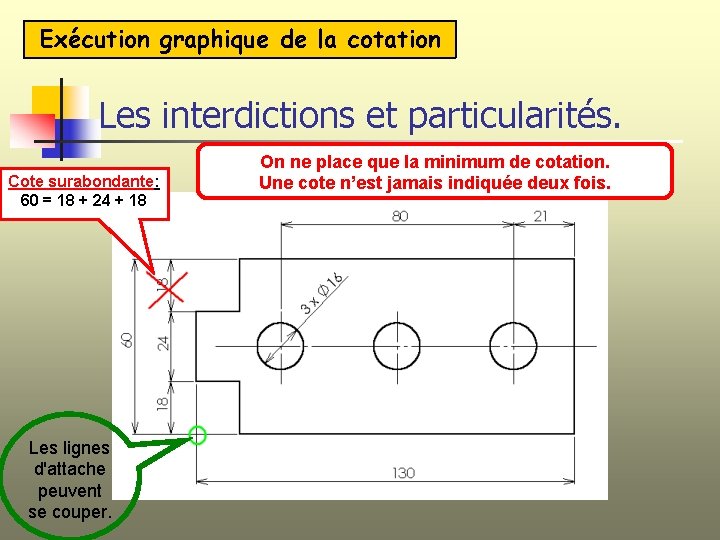

Exécution graphique de la cotation Les interdictions et particularités. Cote surabondante: 60 = 18 + 24 + 18 Les lignes d'attache peuvent se couper. On ne place que la minimum de cotation. Une cote n’est jamais indiquée deux fois.

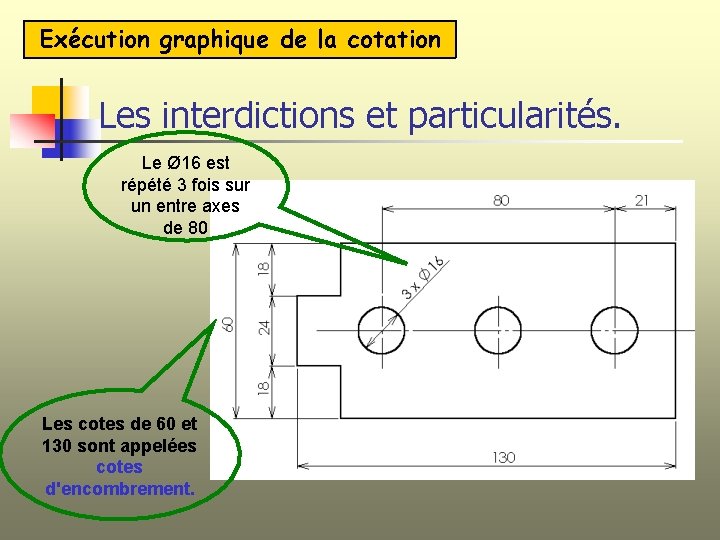

Exécution graphique de la cotation Les interdictions et particularités. Le Ø 16 est répété 3 fois sur un entre axes de 80 Les cotes de 60 et 130 sont appelées cotes d'encombrement.
