Exchange Server 2007 Exchange 2007 104 Exchange 2007

Exchange Server 2007 系列課程 課程名稱 時間 Exchange 2007系統最佳化建置指引 10/4 Exchange 2007安全管理面面觀 10/11 Exchange 2007郵件稽核管理實務 10/18 Exchange 2007整合Outlook 2007活學活用 10/25 Exchange 2007管理 具活用秘訣 11/8 Exchange 2007 SP 1全新功能應用 11/22 Exchange 2007遠端存取控管 12/6 使用Exchange 2007打造行動通訊平台 12/20 Exchange 2007高可用性架構部署 1/3 Exchange 2007災害重建指引 1/17

預備知識 • 熟悉Windows Server 2003 • 了解Active Directory架構 • 正在使用或準備導入Exchange 2007 Level 200

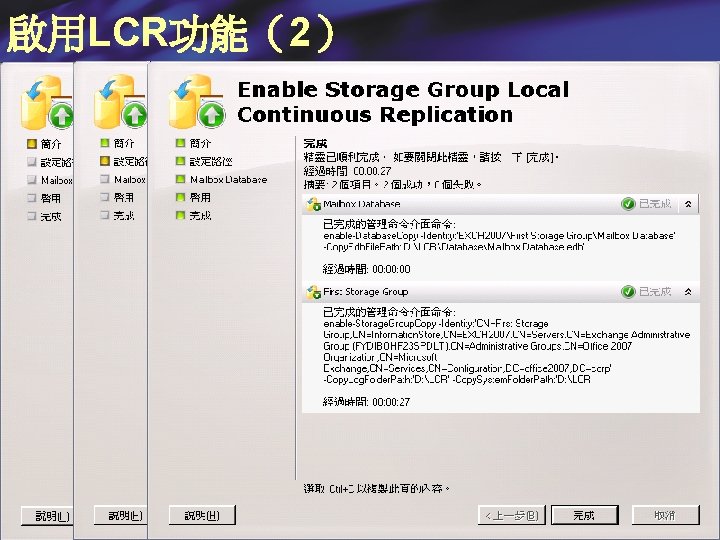

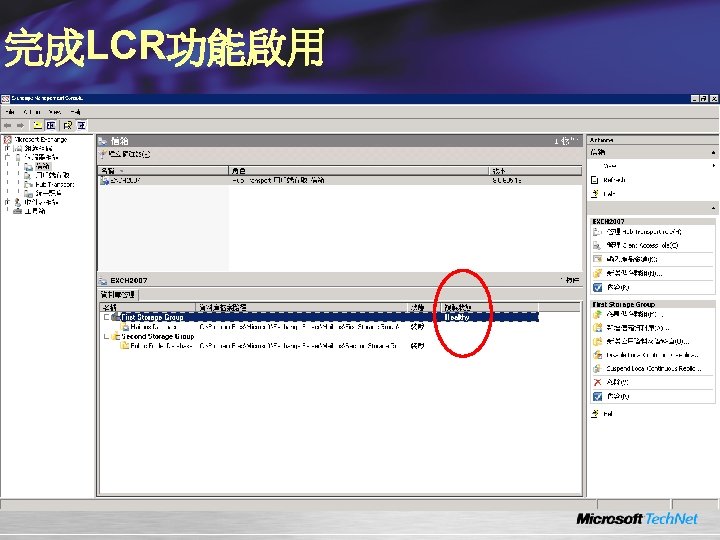

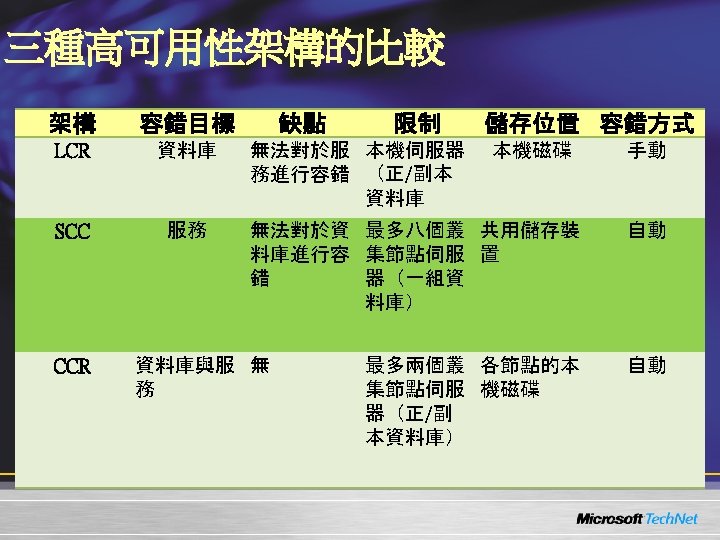

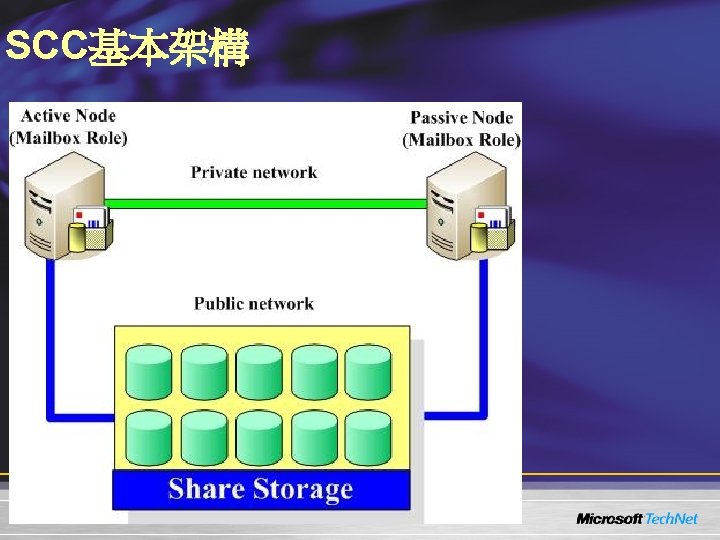

三種高可用性機制 • Local Continuous Replication（LCR） –本機資料庫連續複寫備份 • Cluster Continuous Replication（CCR） –雙資料中心自動容錯備援 • Single Copy Cluster（SCC） –單資料中心自動容錯備援

CCR核心架構 • 容錯移轉由Windows Cluster（MSCS）提供 • 交易記錄檔（transaction log）複寫傳送與Replay由 Exchange 2007負責 • 訊息佇列由Hub Transport上的Dumpster負責儲存

關於Cluster Quorum • 在CCR架構中稱為Majority Node Set (MNS) • 需在每一個叢集成員上安裝修正程式 –KB 921181 –http: //support. microsoft. com/? kbid=921181

設定Dumpster功能 • 使用Shell命令：Set-Transportconfig –參數 1：-Max. Dumpster. Size. Per. Storage. Group –參數 2：-Max. Dumpster. Time

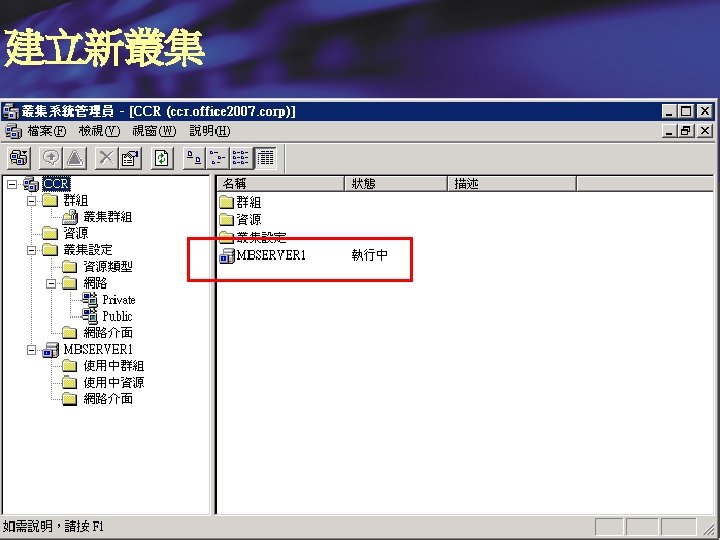

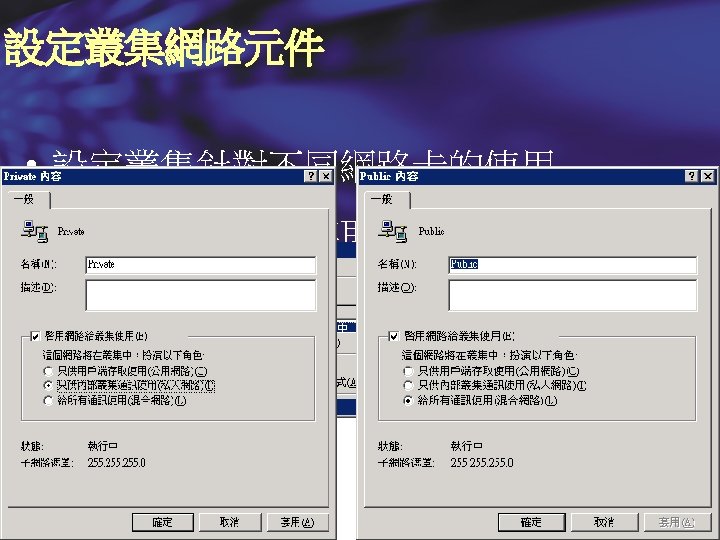

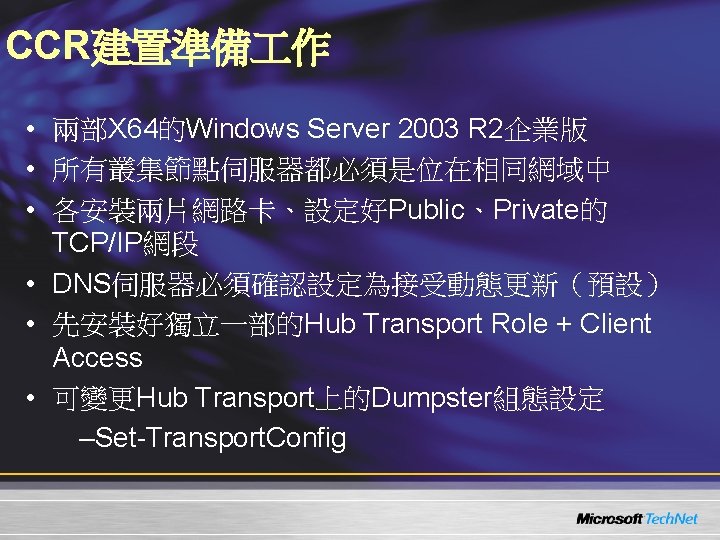

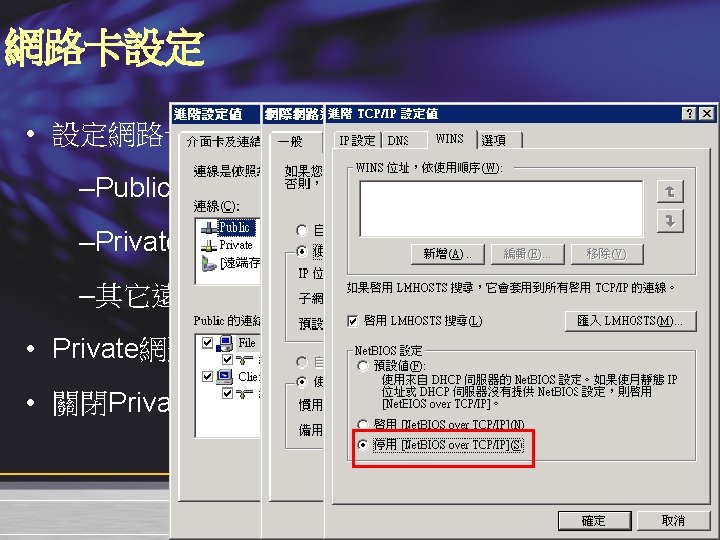

CCR建置流程 • 安裝KB 921181在每一部叢集成員上 • 設定網路卡連線順序、關閉Private網路卡的 [Net. BIOS over TCP/IP]功能、DNS位址保留空白 • 安裝設定Microsoft Cluster Services元件 • 設定file share witness • 安裝Active的Mailbox Role節點

設定見證伺服器 • 先在Hub Transport上建立一個資料夾 • 共用權限設定必須賦予叢集服務的帳戶－完全控制 –可使用命令如下 • net share <share. Name>=<share. Directory /GRANT: <CSA>, FULL • cacls <share. Directory> /G BUILTINAdministrators: F <CSA>: F • 註CAS = Cluster Service Account • 設定MNS使用file share witness

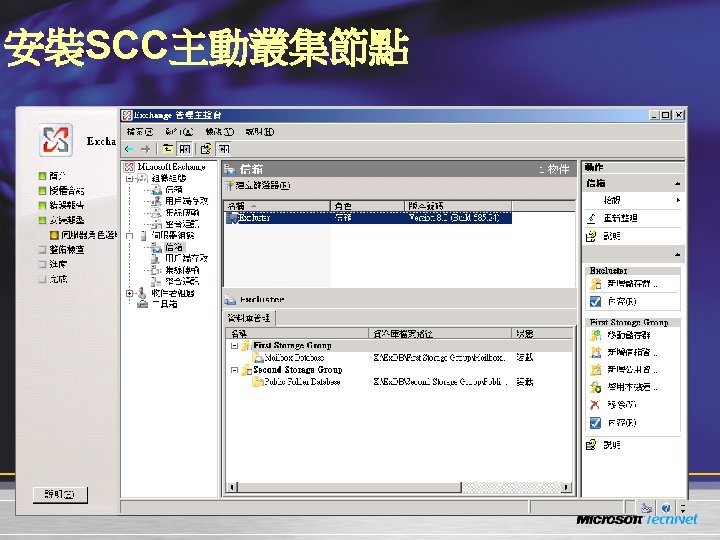

安裝Mailbox Role（Active Node）

安裝Mailbox Role（Passive Node）

Windows Storage Server • 可整合Falcon. Stor i. SCSI Storage Server • 只要透過i. SCSI頁面即可完成所有設定

Microsoft Initiator 設定 • 輸入Target Portal 連線位址 • 回到Target 端確認加入此Initiator • 連線登入Target

Q&A

更多參考資訊… • Tech. Net www. microsoft. com/taiwan/technet • Exchange Server 2007 www. microsoft. com/taiwan/windowsvistaexchange • Tech. Net 技術論壇 www. microsoft. com/taiwan/community • MVP Community社群網站 www. microsoft. com/taiwan/community • MS Exchange Team Blog http: //msexchangeteam. com/
