Example l R 1 mm 1 m l

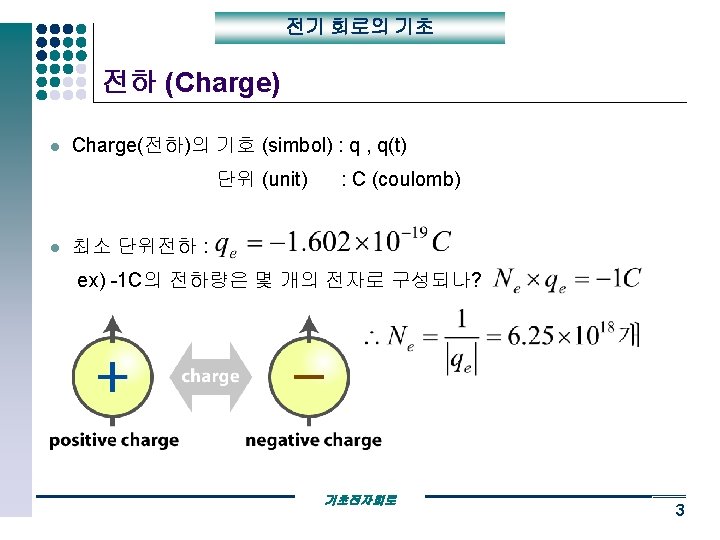

전기 회로의 기초 Example l 예제: R = 1 mm 1 m l l l N(electron density) = 1029 eletrons/m 3 Qe = -1. 602 X 10 -19 C U(v) = 19. 9 X 10 -6 m/s 기초전자회로 4

전기 회로의 기초 Solution l l Qe = -1. 602 X 10 -19 C U(v) = 19. 9 X 10 -6 m/s 기초전자회로 5

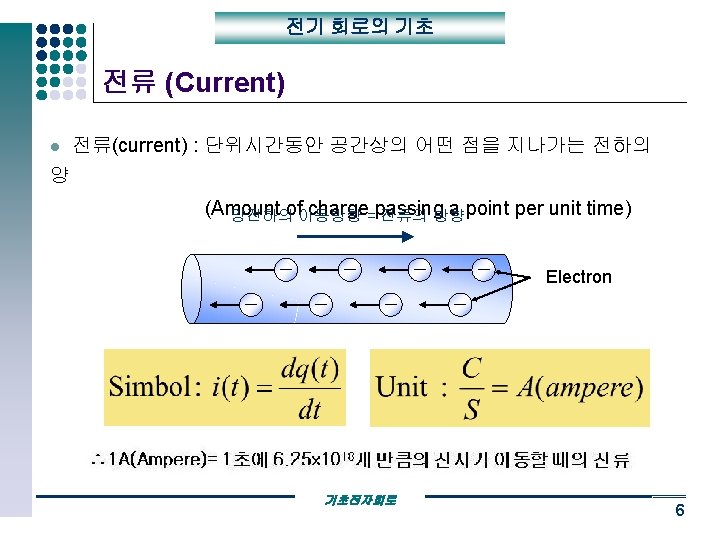

전기 회로의 기초 전압 (Voltage) l 전압(voltage) : 도체 내에 있는 두 점 사이의 전기적인 위치에너지 차 (change in energy that would be experienced by a change as it passes through a circuit) 기초전자회로 7

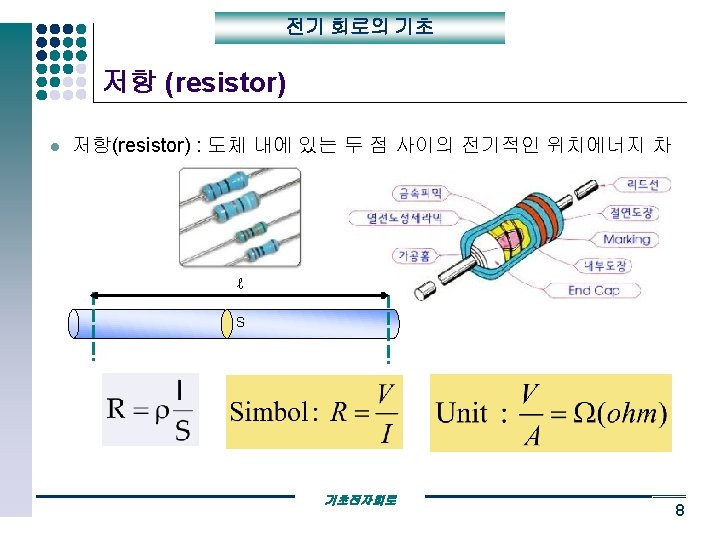

전기 회로의 기초 전력 (Power) l 전력(Power) : 단위 시간에 사용되는 에너지의 양 (time rate of change of energy) < Passive sign convention > - P(t) > 0 : 에너지 흡수 (device absorbs energy) - P(t) < 0 : 에너지 공급 (device delivers energy) 기초전자회로 9

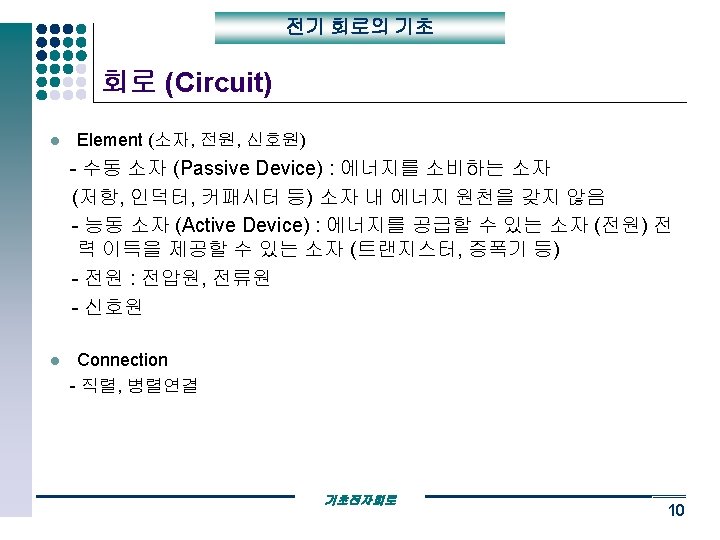

전기 회로의 기초 회로 (Circuit) l l Node : 둘 또는 더 많은 회로 요소들이 만나는 어느 점 (electrical function of two or more devices) Loop : 임의의 한 점에서 출발하여 전선을 따라 돌아서 다시 처음 위치로 오는 닫힌 회로 (closed path formed by tracing through an “ordered” Sequence of nodes without passing through any node more than once) 기초전자회로 12

전기 회로의 기초 회로 (Circuit) l KCL : Kirchhoff’s current law Algebraic Sum of the currents entering a node = Algebraic Sum of the currents leaking a node. l KVL : Kirchhoff’s voltage law Algebraic Sum of the voltages around a loop is zero. 기초전자회로 13

전기 회로의 기초 KVL (Kirchhoff’s voltage law) l l Node의 개수 : N 이고 Two-terminal element의 개수 : E 일때 (E-N+1)개의 KVL식이 나온다. example - Node의 개수 : 3개 - Two-terminal element의 개수 : 5개 - KVL 식 : 5 -3+1=3개 기초전자회로 14

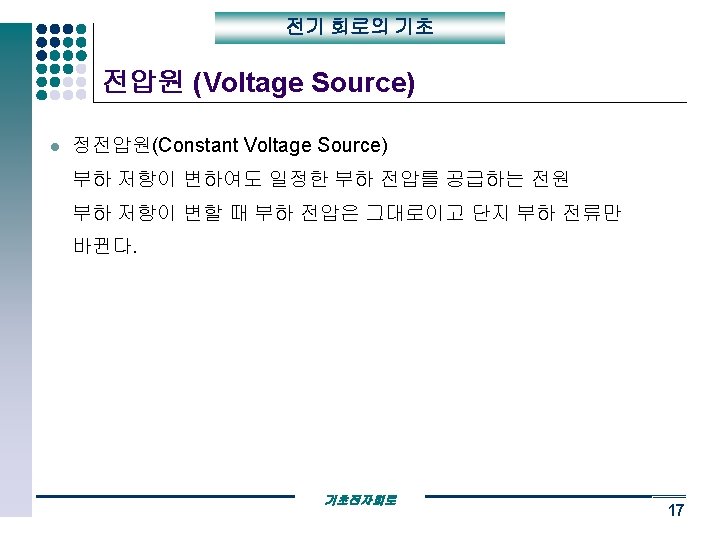

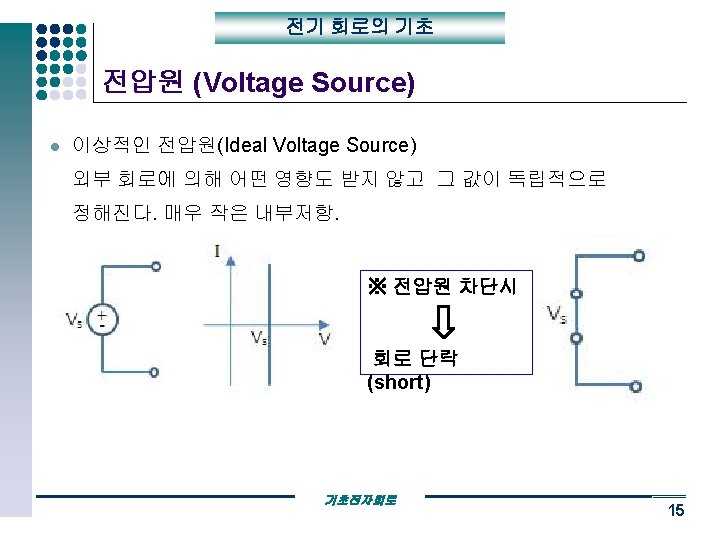

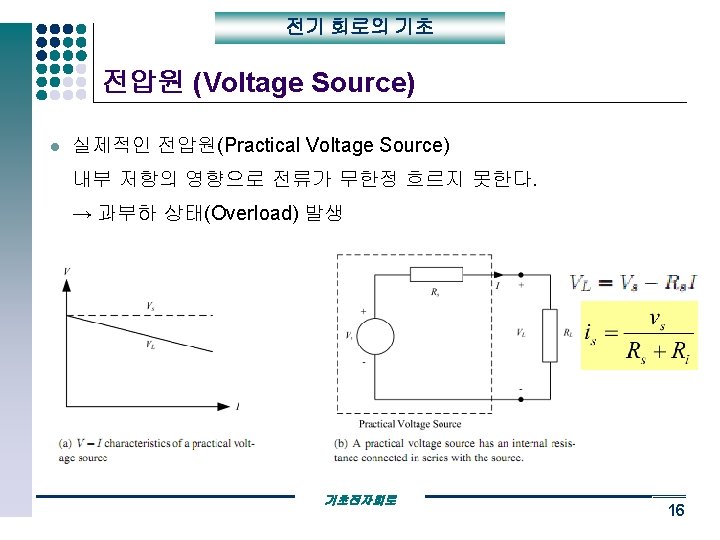

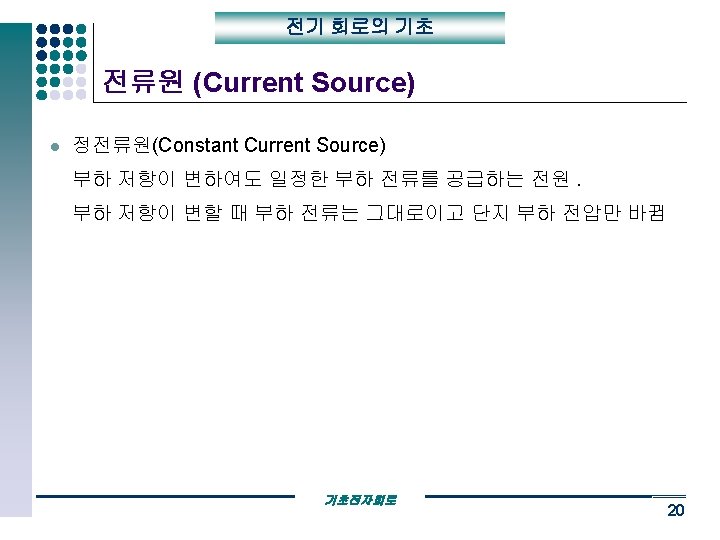

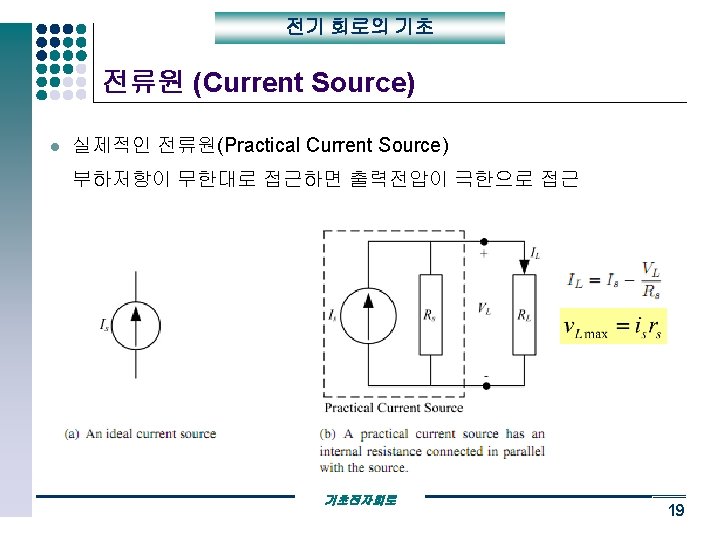

전기 회로의 기초 직렬회로 (Series Connection) 직렬회로란? two elements are connected in series when they have “one” common node to which no other element is connected. l 기초전자회로 21

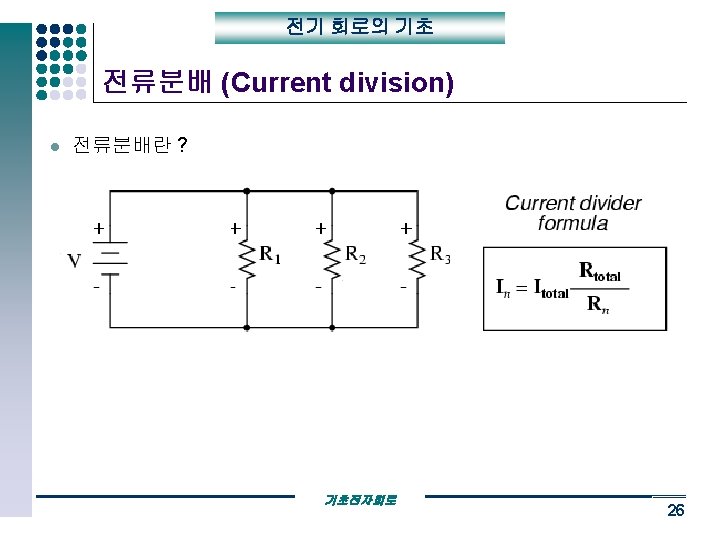

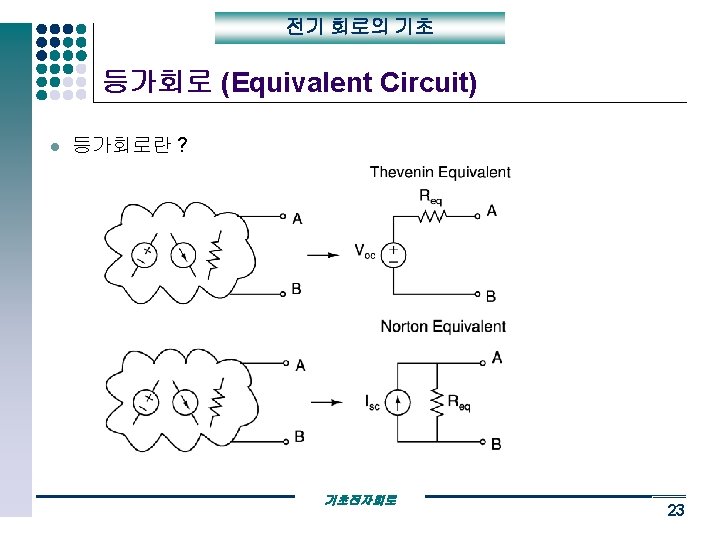

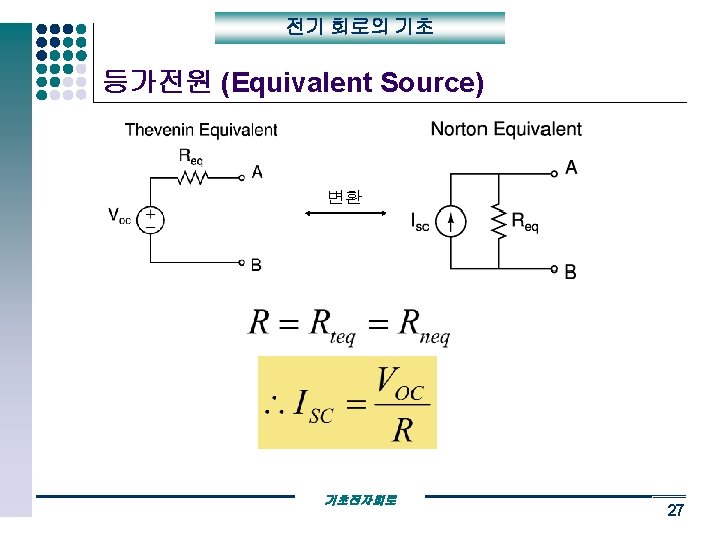

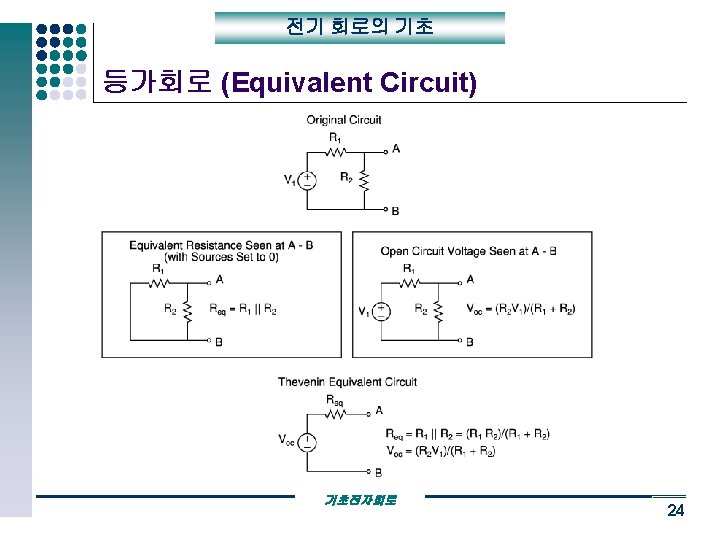

전기 회로의 기초 병렬회로 (Parrallel Connection) 병렬회로란 ? Any number of elements(devices) connected between two common nodes l 기초전자회로 22
