EXAMENES LOGSE 2007 Junio Primera parte De las

EXAMENES LOGSE 2007 - Junio

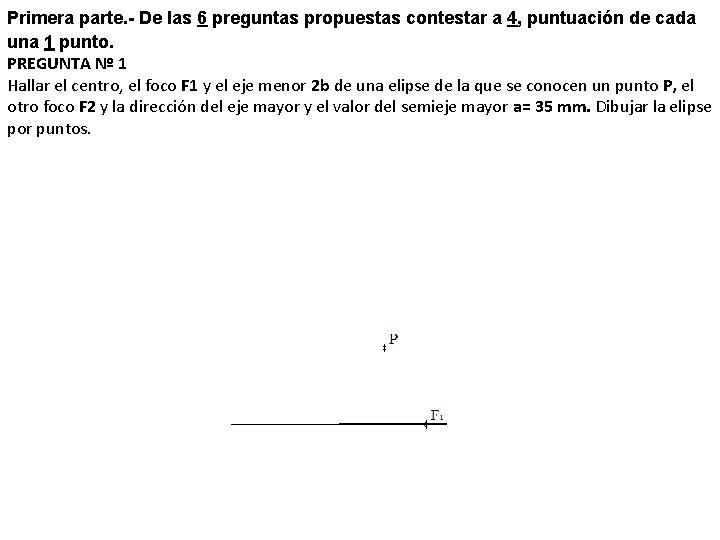

Primera parte. - De las 6 preguntas propuestas contestar a 4, puntuación de cada una 1 punto. PREGUNTA Nº 1 Hallar el centro, el foco F 1 y el eje menor 2 b de una elipse de la que se conocen un punto P, el otro foco F 2 y la dirección del eje mayor y el valor del semieje mayor a= 35 mm. Dibujar la elipse por puntos.

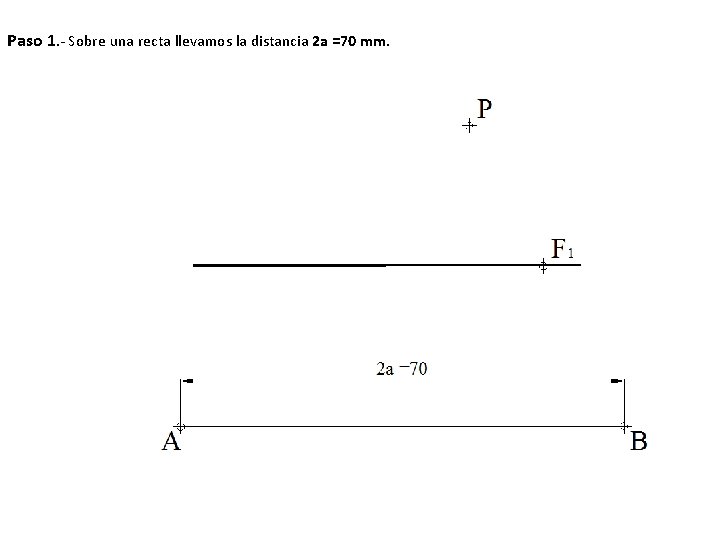

Paso 1. - Sobre una recta llevamos la distancia 2 a =70 mm.

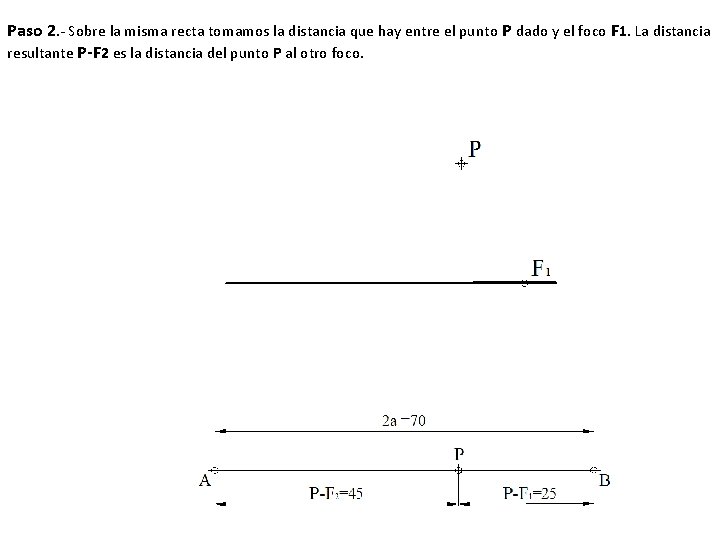

Paso 2. - Sobre la misma recta tomamos la distancia que hay entre el punto P dado y el foco F 1. La distancia resultante P-F 2 es la distancia del punto P al otro foco.

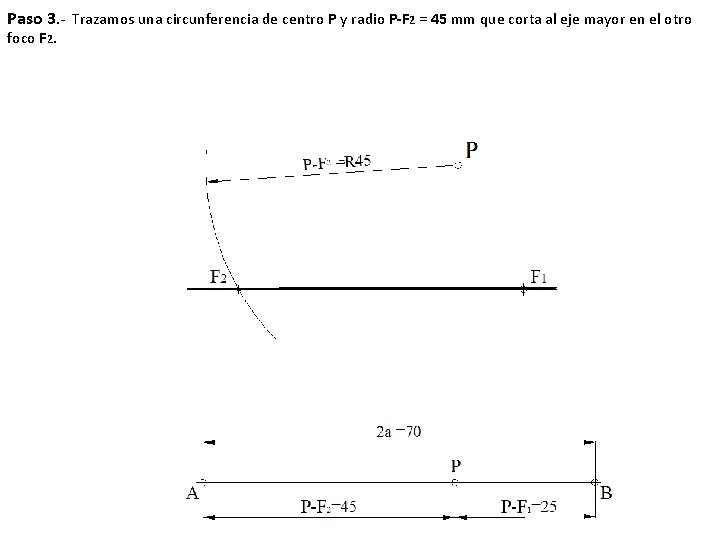

Paso 3. - Trazamos una circunferencia de centro P y radio P-F 2 = 45 mm que corta al eje mayor en el otro foco F 2.

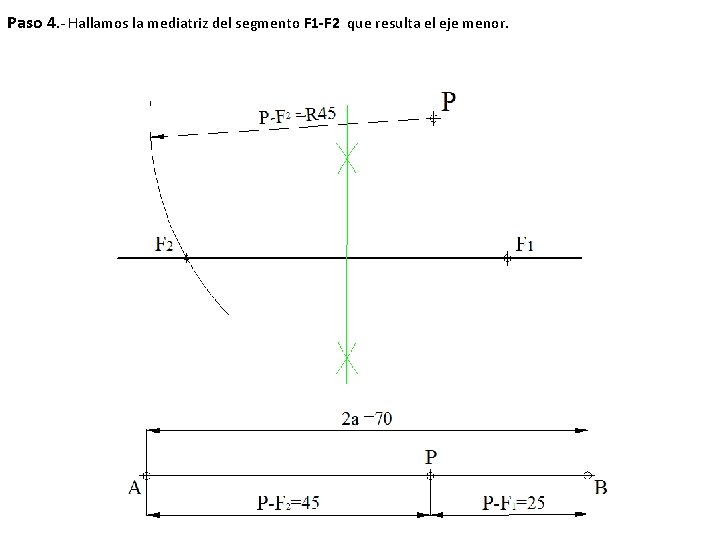

Paso 4. - Hallamos la mediatriz del segmento F 1 -F 2 que resulta el eje menor.

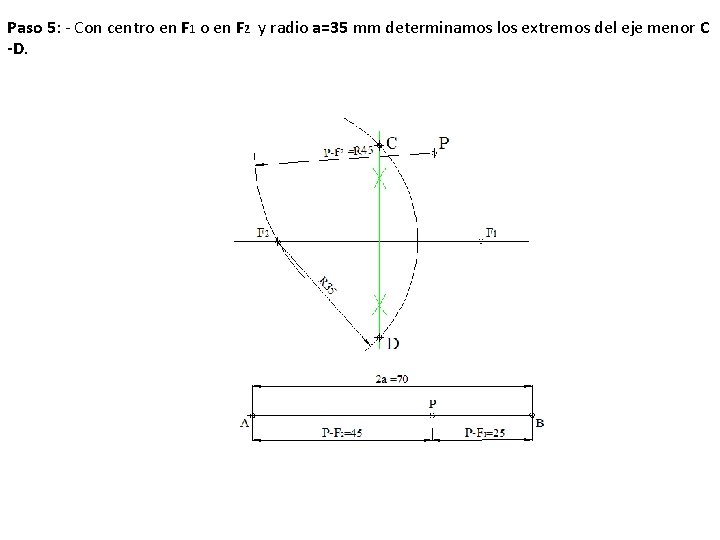

Paso 5: - Con centro en F 1 o en F 2 y radio a=35 mm determinamos los extremos del eje menor C -D.

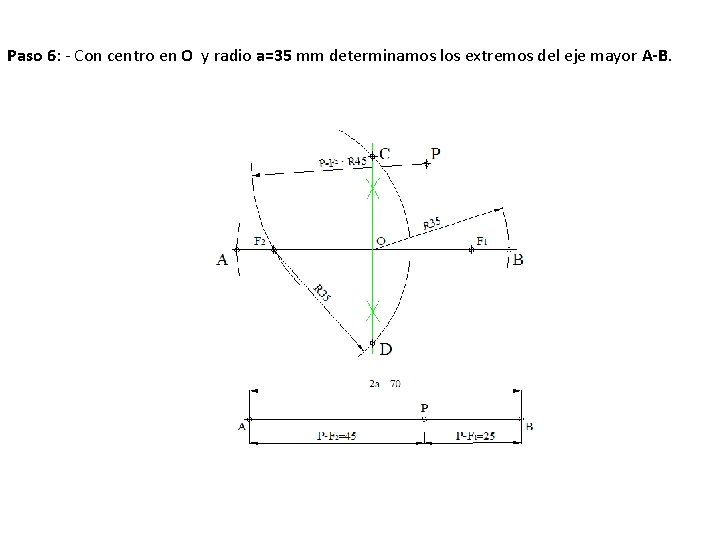

Paso 6: - Con centro en O y radio a=35 mm determinamos los extremos del eje mayor A-B.

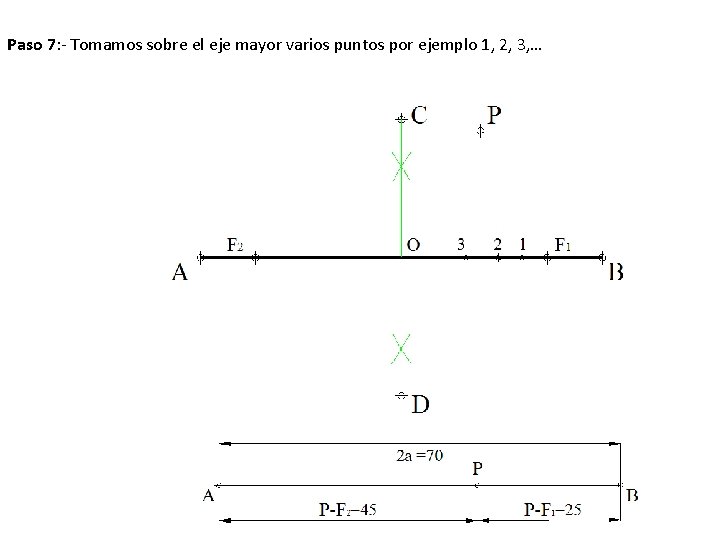

Paso 7: - Tomamos sobre el eje mayor varios puntos por ejemplo 1, 2, 3, …

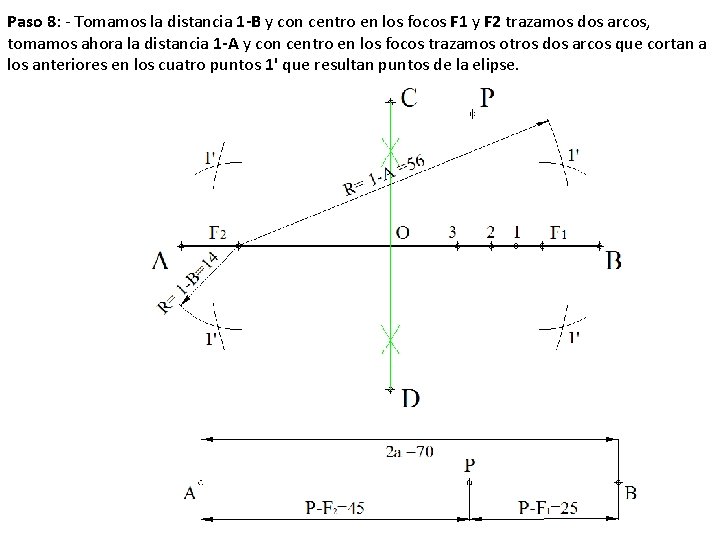

Paso 8: - Tomamos la distancia 1 -B y con centro en los focos F 1 y F 2 trazamos dos arcos, tomamos ahora la distancia 1 -A y con centro en los focos trazamos otros dos arcos que cortan a los anteriores en los cuatro puntos 1' que resultan puntos de la elipse.

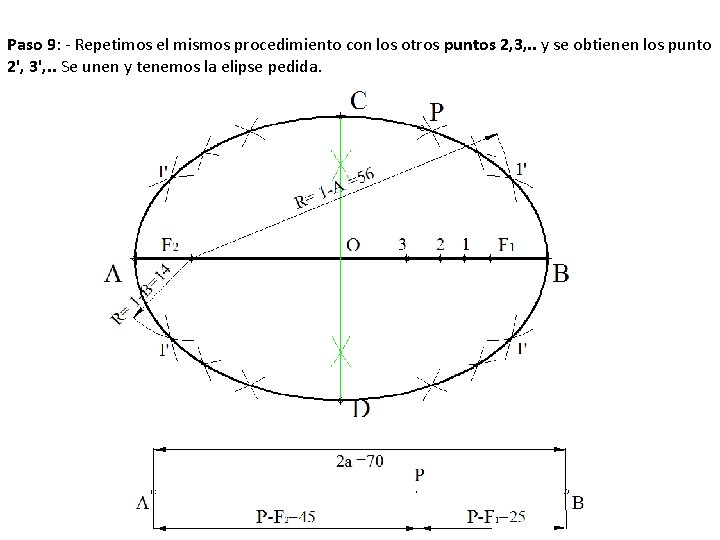

Paso 9: - Repetimos el mismos procedimiento con los otros puntos 2, 3, . . y se obtienen los punto 2', 3', . . Se unen y tenemos la elipse pedida.

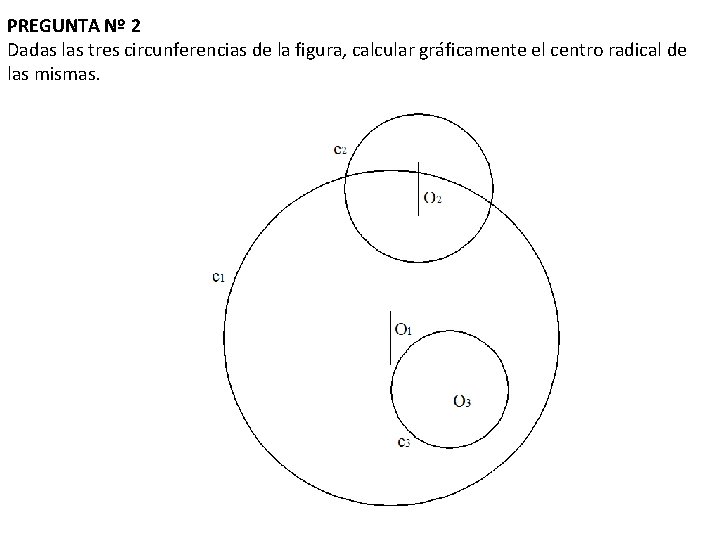

PREGUNTA Nº 2 Dadas las tres circunferencias de la figura, calcular gráficamente el centro radical de las mismas.

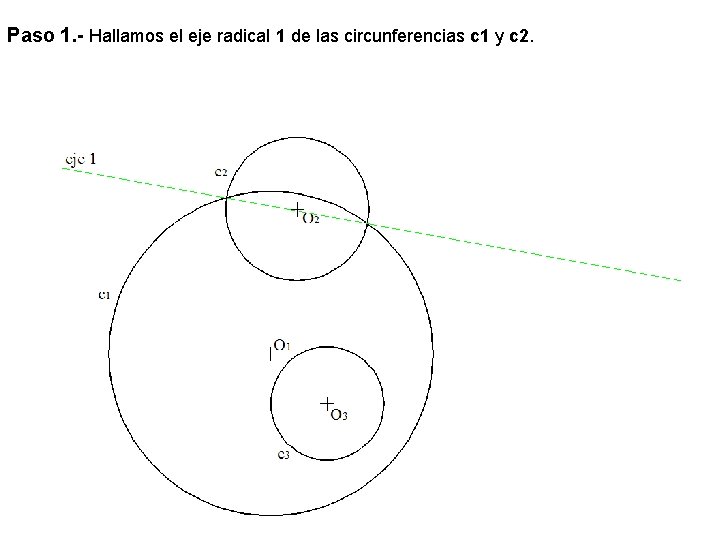

Paso 1. - Hallamos el eje radical 1 de las circunferencias c 1 y c 2.

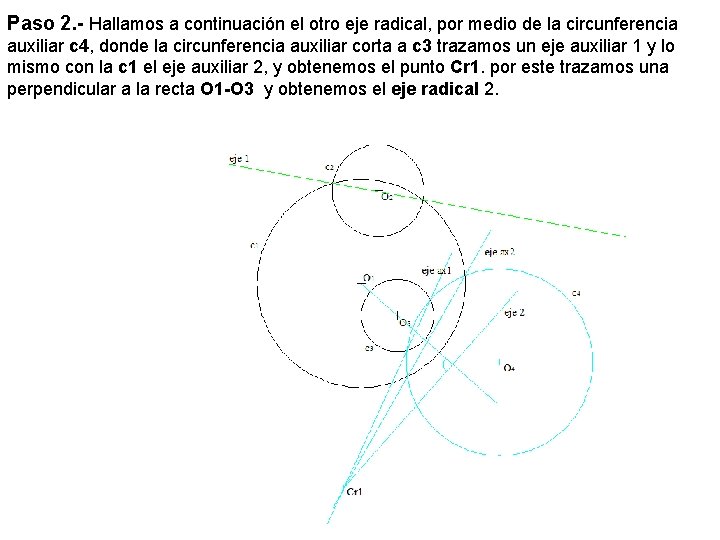

Paso 2. - Hallamos a continuación el otro eje radical, por medio de la circunferencia auxiliar c 4, donde la circunferencia auxiliar corta a c 3 trazamos un eje auxiliar 1 y lo mismo con la c 1 el eje auxiliar 2, y obtenemos el punto Cr 1. por este trazamos una perpendicular a la recta O 1 -O 3 y obtenemos el eje radical 2.

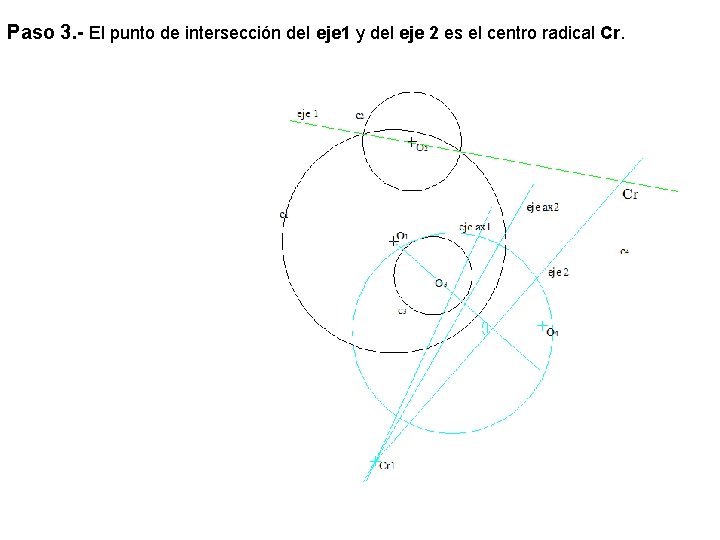

Paso 3. - El punto de intersección del eje 1 y del eje 2 es el centro radical Cr.

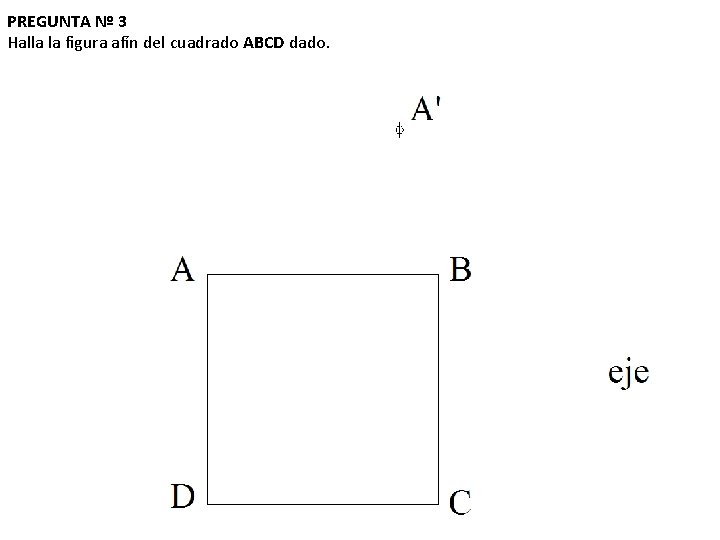

PREGUNTA Nº 3 Halla la figura afín del cuadrado ABCD dado.

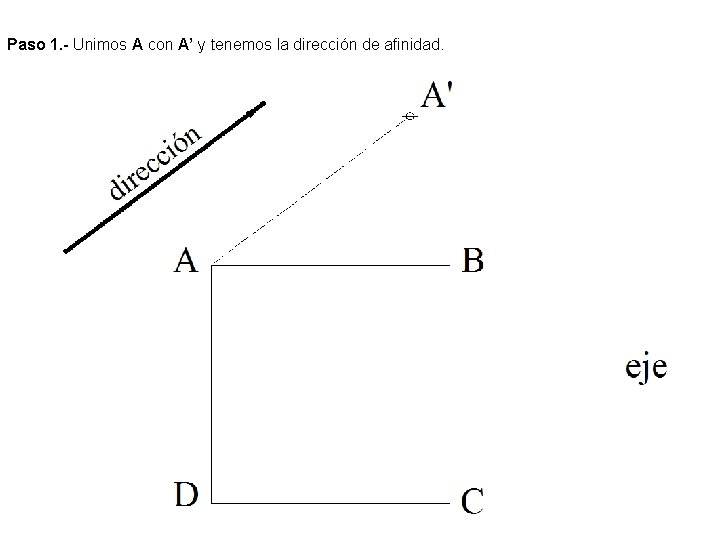

Paso 1. - Unimos A con A’ y tenemos la dirección de afinidad.

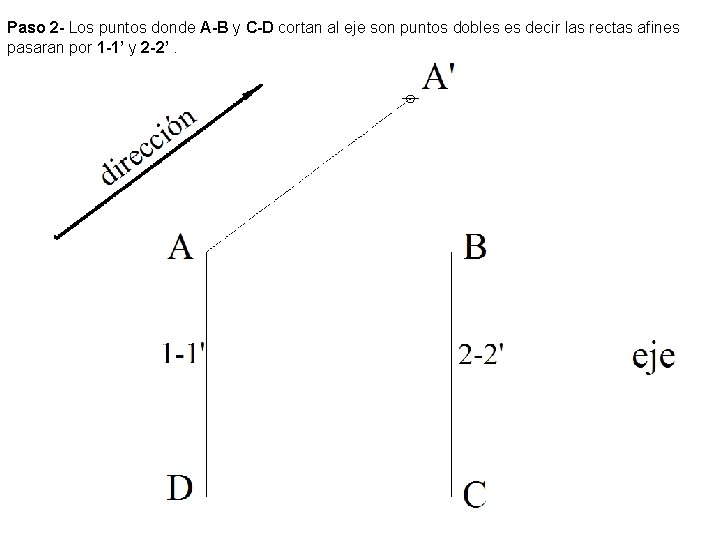

Paso 2 - Los puntos donde A-B y C-D cortan al eje son puntos dobles es decir las rectas afines pasaran por 1 -1’ y 2 -2’.

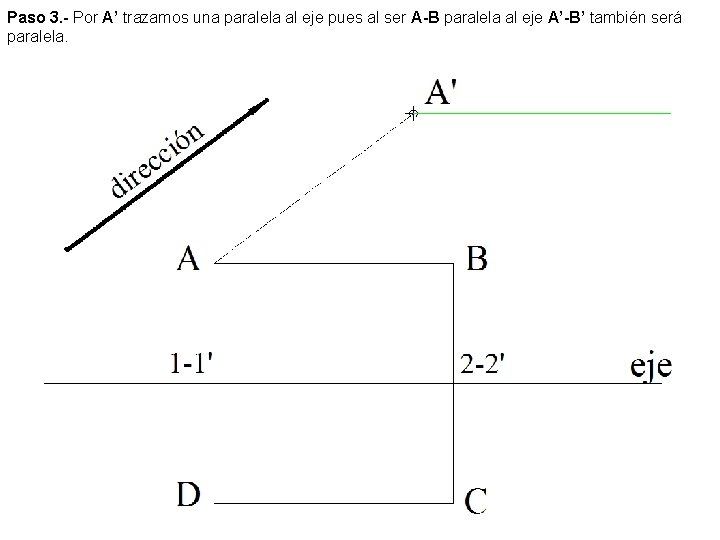

Paso 3. - Por A’ trazamos una paralela al eje pues al ser A-B paralela al eje A’-B’ también será paralela.

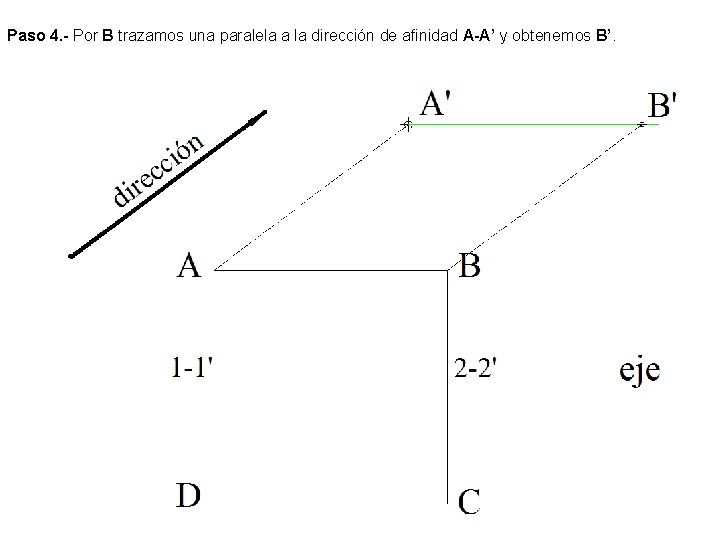

Paso 4. - Por B trazamos una paralela a la dirección de afinidad A-A’ y obtenemos B’.

Paso 5. - Unimos A’ con 1’ y B’ con 2’ y tenemos A’-D’ y B’-C’.

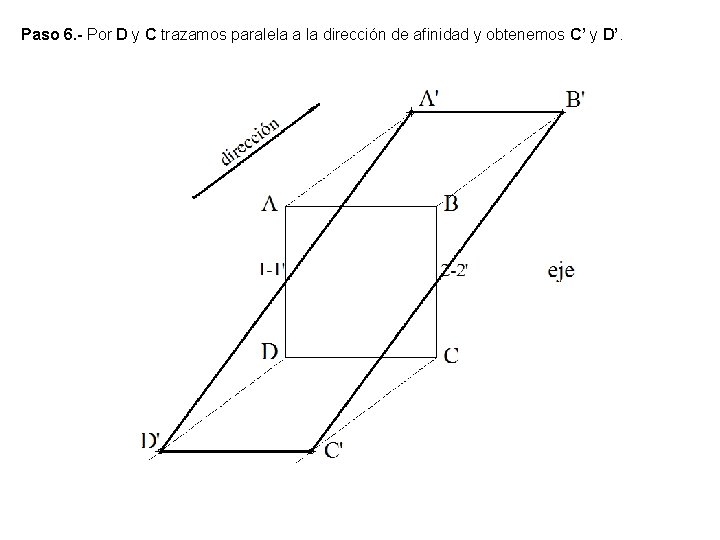

Paso 6. - Por D y C trazamos paralela a la dirección de afinidad y obtenemos C’ y D’.

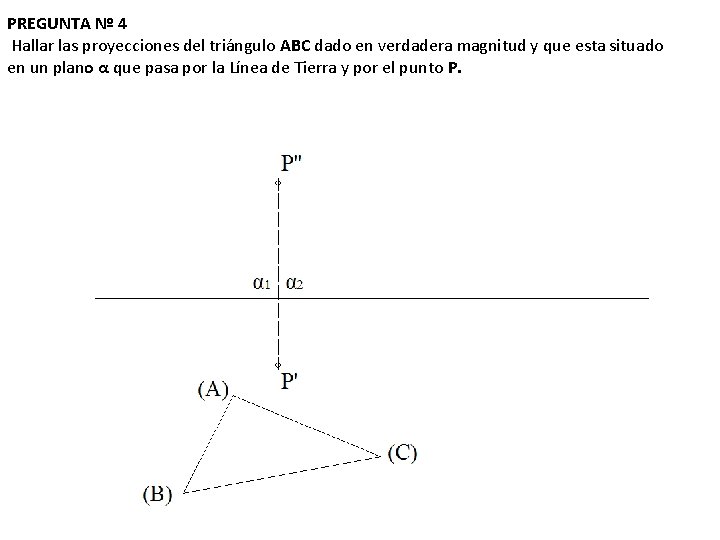

PREGUNTA Nº 4 Hallar las proyecciones del triángulo ABC dado en verdadera magnitud y que esta situado en un plano α que pasa por la Línea de Tierra y por el punto P.

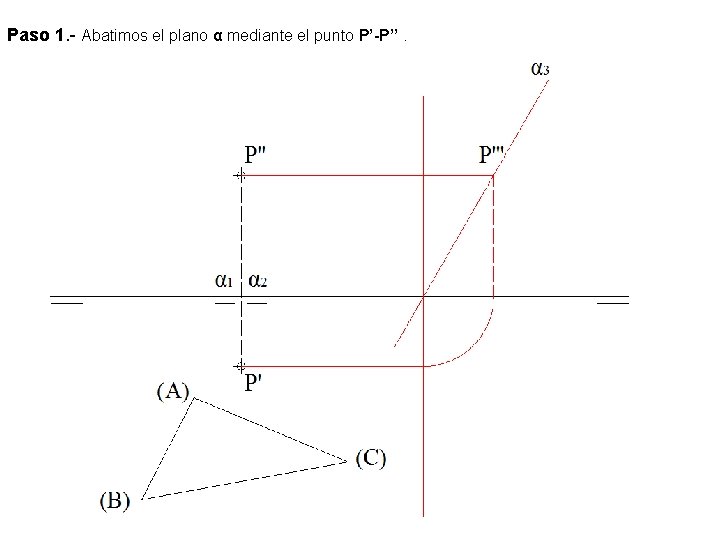

Paso 1. - Abatimos el plano α mediante el punto P’-P’’.

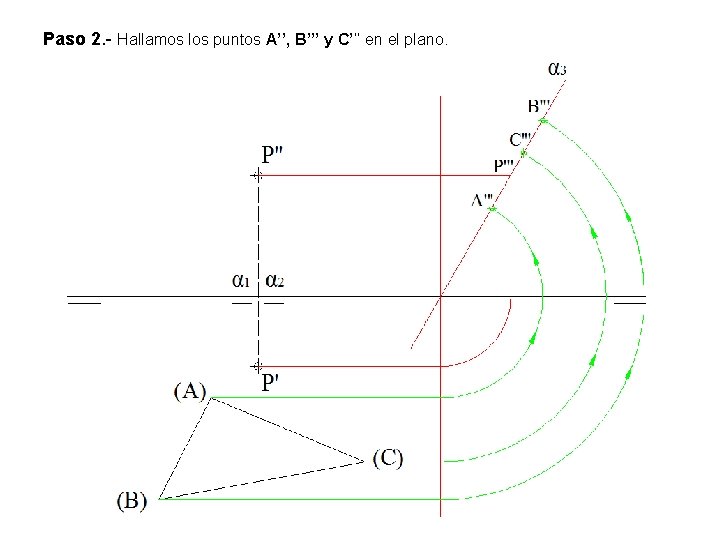

Paso 2. - Hallamos los puntos A’’, B’’’ y C’’’ en el plano.

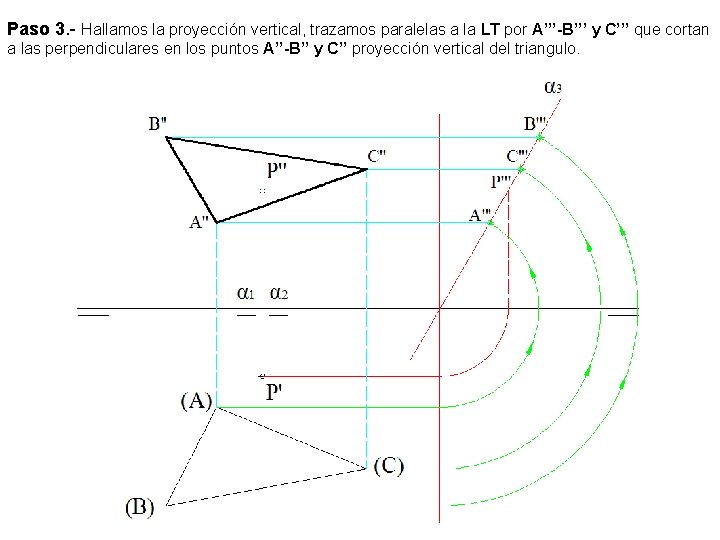

Paso 3. - Hallamos la proyección vertical, trazamos paralelas a la LT por A’’’-B’’’ y C’’’ que cortan a las perpendiculares en los puntos A’’-B’’ y C’’ proyección vertical del triangulo.

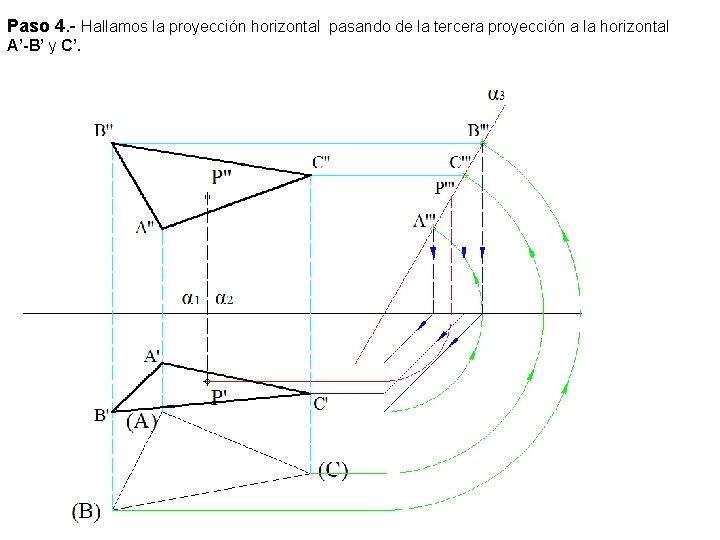

Paso 4. - Hallamos la proyección horizontal pasando de la tercera proyección a la horizontal A’-B’ y C’.

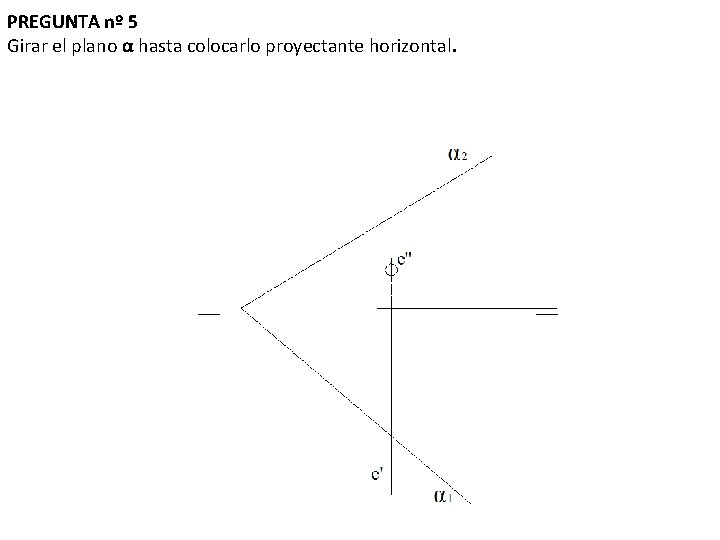

PREGUNTA nº 5 Girar el plano α hasta colocarlo proyectante horizontal.

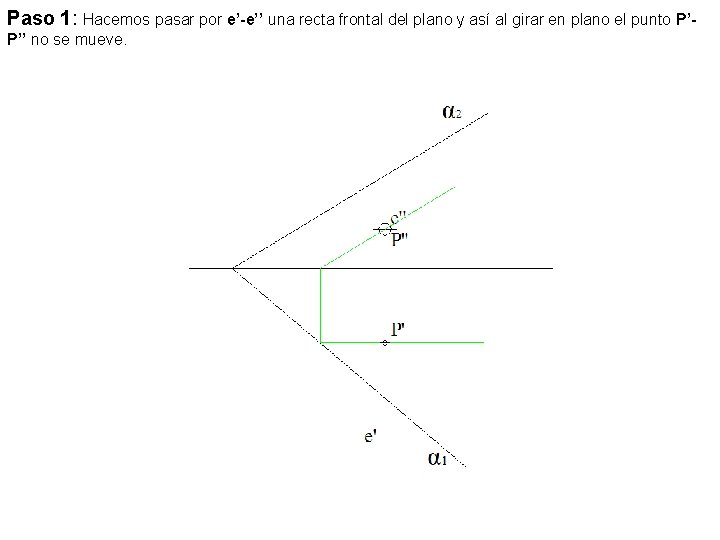

Paso 1: Hacemos pasar por e’-e’’ una recta frontal del plano y así al girar en plano el punto P’P’’ no se mueve.

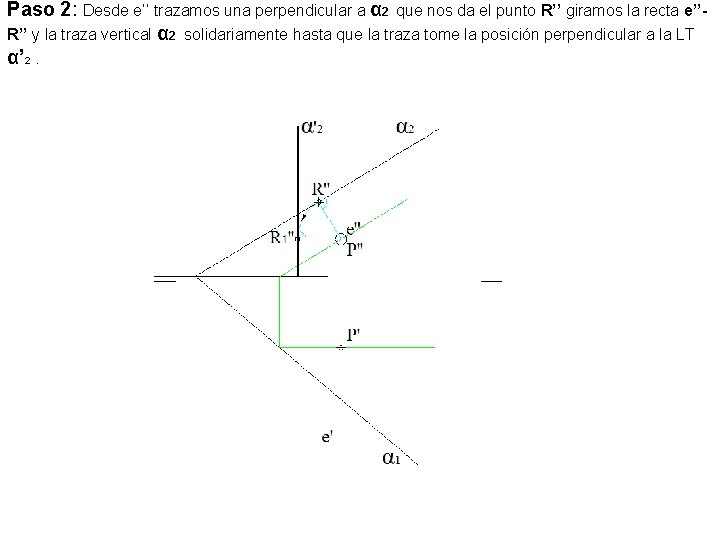

Paso 2: Desde e’’ trazamos una perpendicular a α 2 que nos da el punto R’’ giramos la recta e’’R’’ y la traza vertical α 2 solidariamente hasta que la traza tome la posición perpendicular a la LT α’ 2.

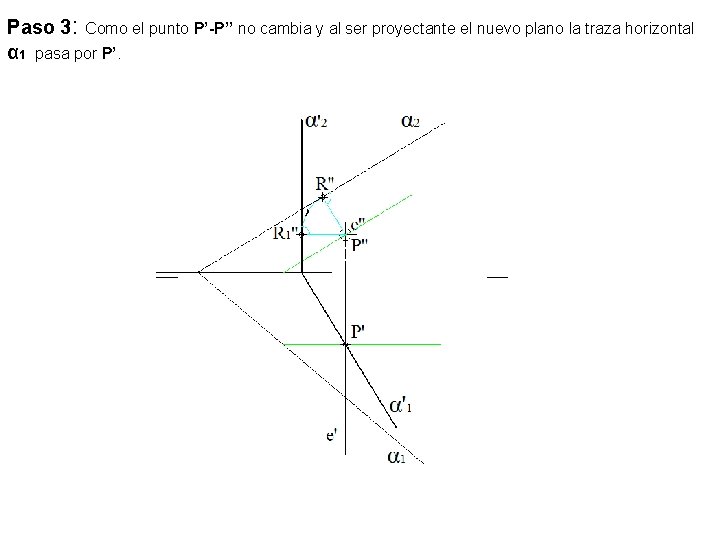

Paso 3: Como el punto P’-P’’ no cambia y al ser proyectante el nuevo plano la traza horizontal α 1 pasa por P’.

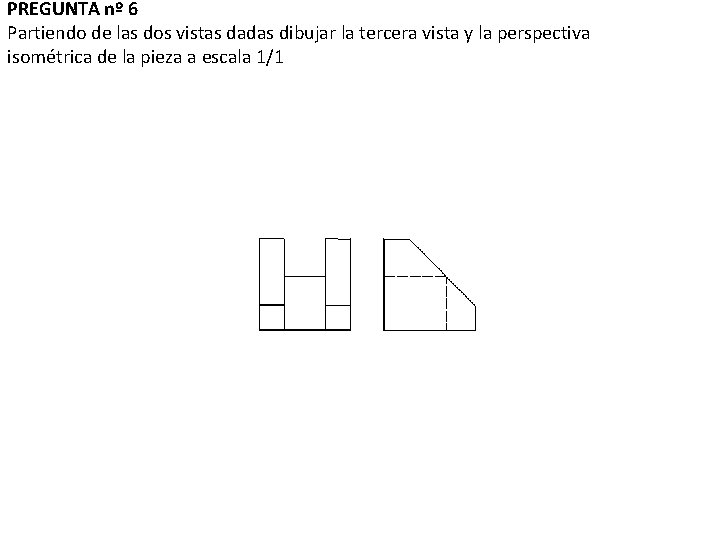

PREGUNTA nº 6 Partiendo de las dos vistas dadas dibujar la tercera vista y la perspectiva isométrica de la pieza a escala 1/1

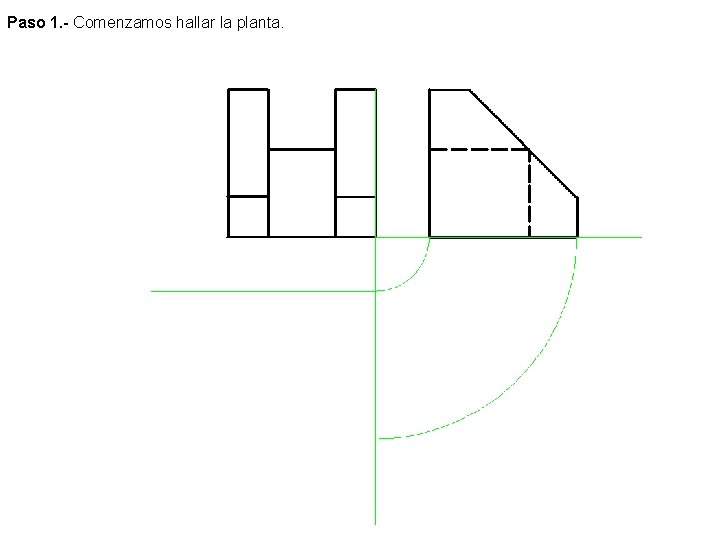

Paso 1. - Comenzamos hallar la planta.

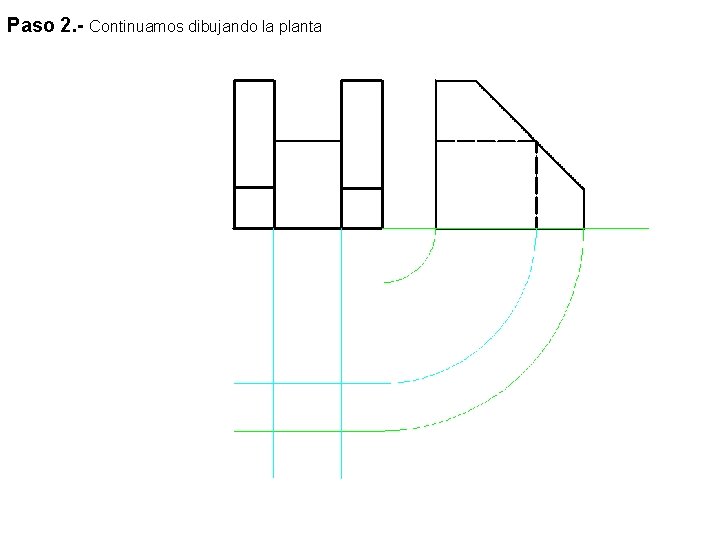

Paso 2. - Continuamos dibujando la planta

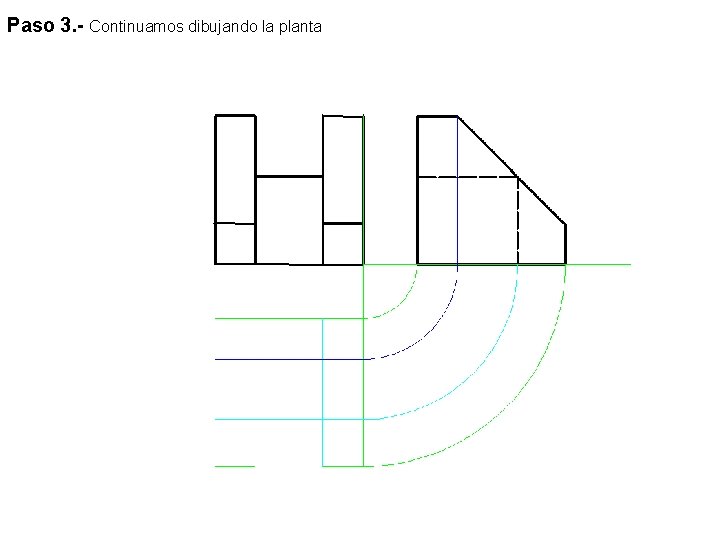

Paso 3. - Continuamos dibujando la planta

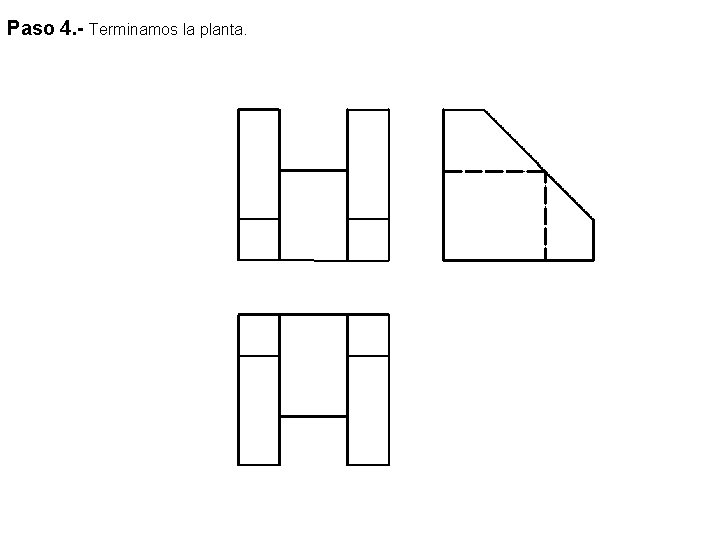

Paso 4. - Terminamos la planta.

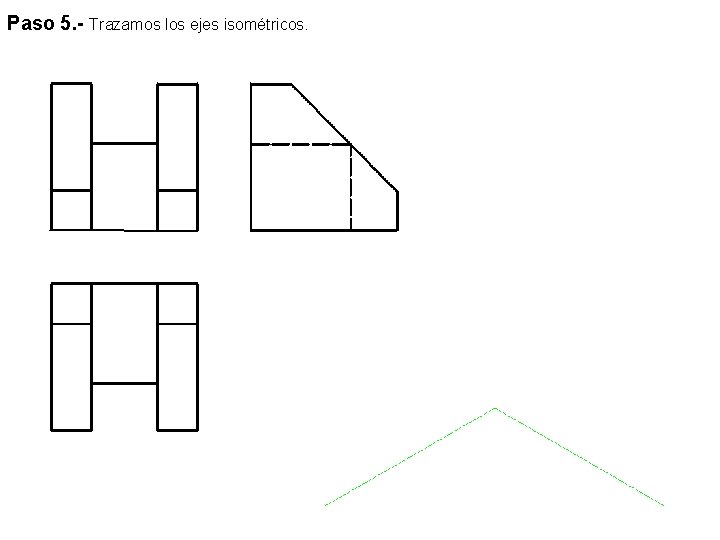

Paso 5. - Trazamos los ejes isométricos.

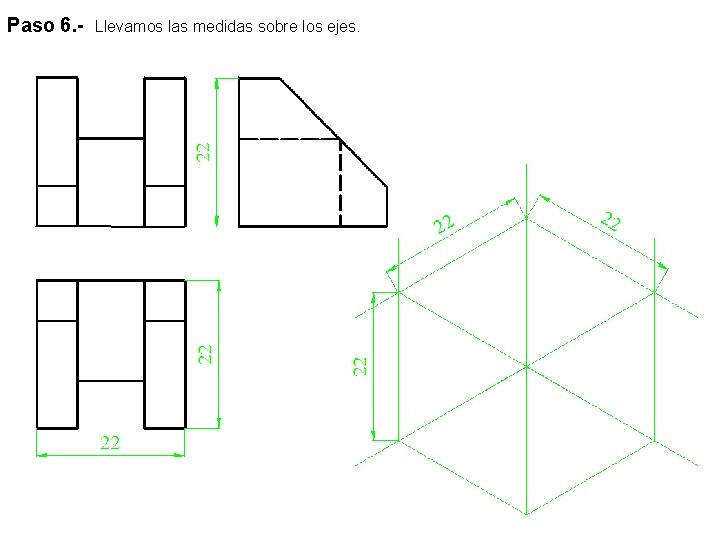

Paso 6. - Llevamos las medidas sobre los ejes.

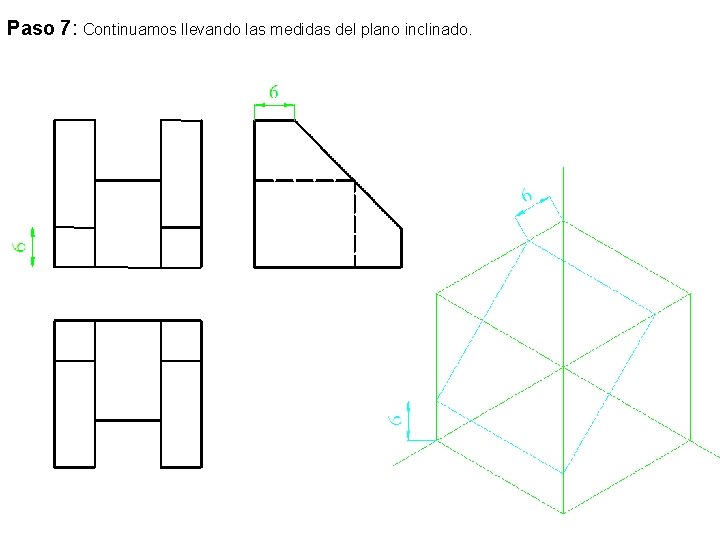

Paso 7: Continuamos llevando las medidas del plano inclinado.

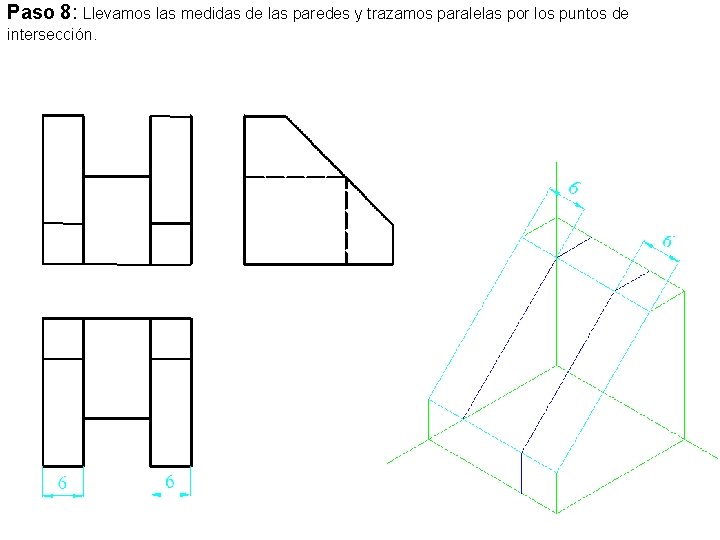

Paso 8: Llevamos las medidas de las paredes y trazamos paralelas por los puntos de intersección.

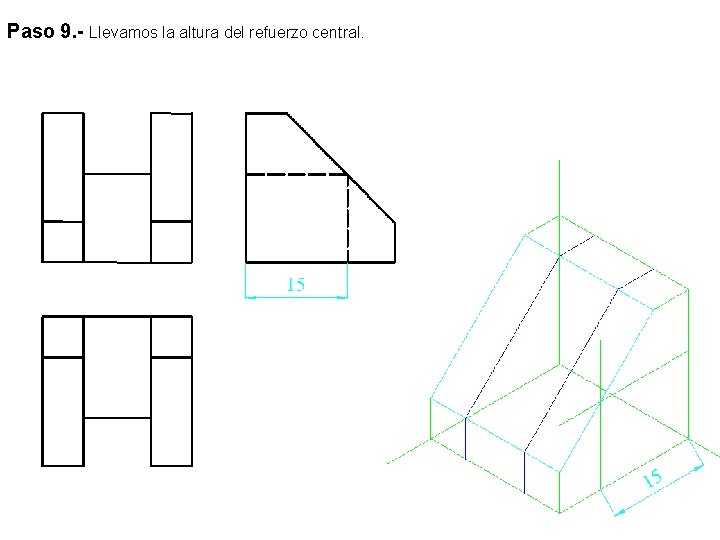

Paso 9. - Llevamos la altura del refuerzo central.

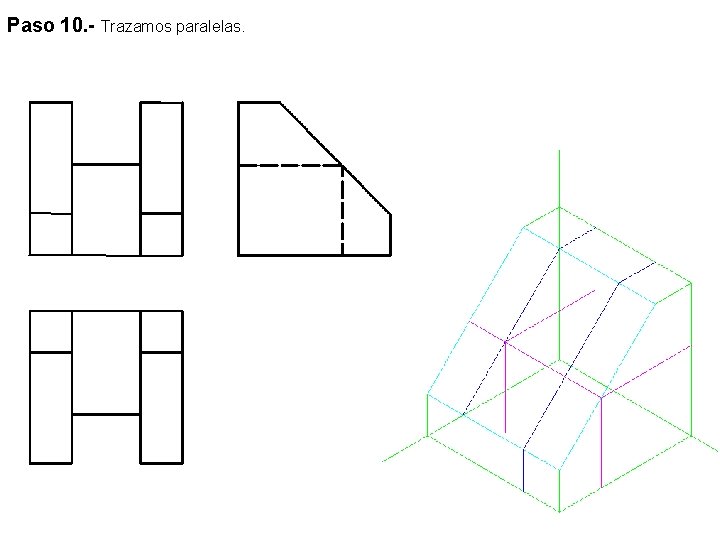

Paso 10. - Trazamos paralelas.

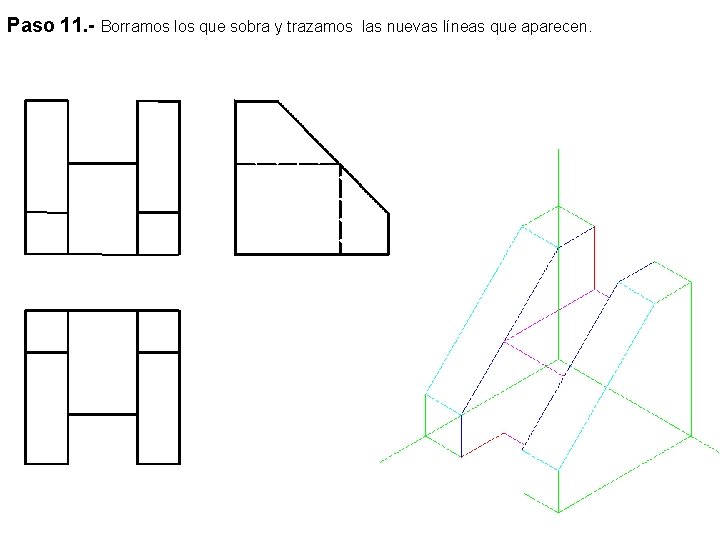

Paso 11. - Borramos los que sobra y trazamos las nuevas líneas que aparecen.

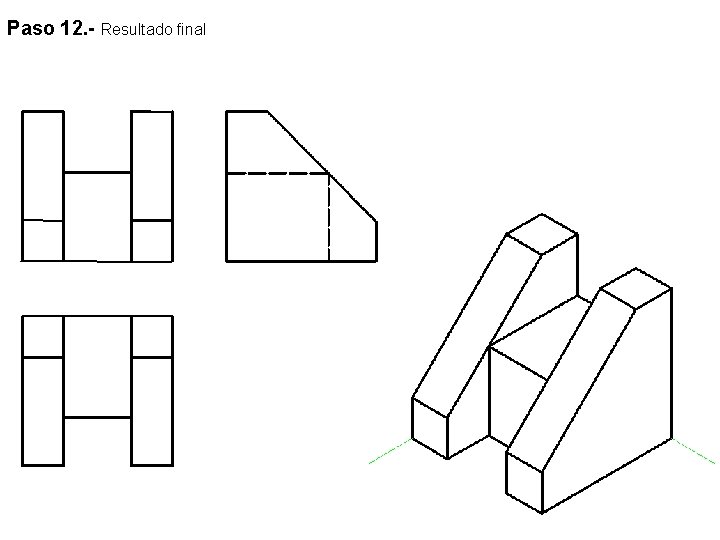

Paso 12. - Resultado final

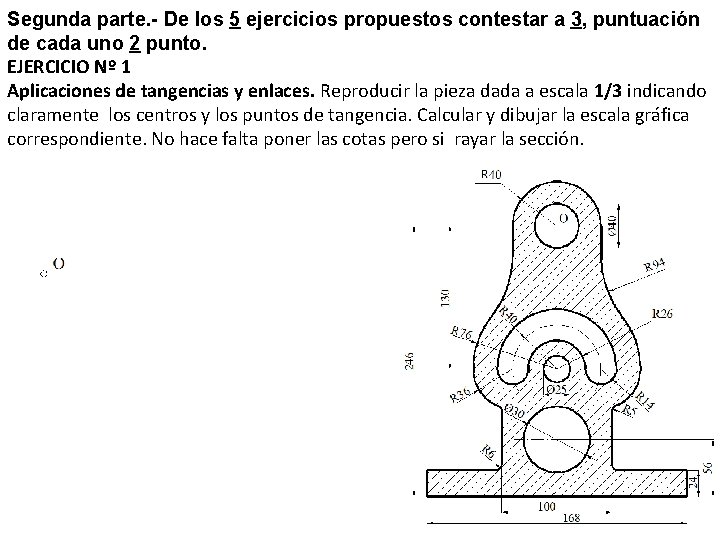

Segunda parte. - De los 5 ejercicios propuestos contestar a 3, puntuación de cada uno 2 punto. EJERCICIO Nº 1 Aplicaciones de tangencias y enlaces. Reproducir la pieza dada a escala 1/3 indicando claramente los centros y los puntos de tangencia. Calcular y dibujar la escala gráfica correspondiente. No hace falta poner las cotas pero si rayar la sección.

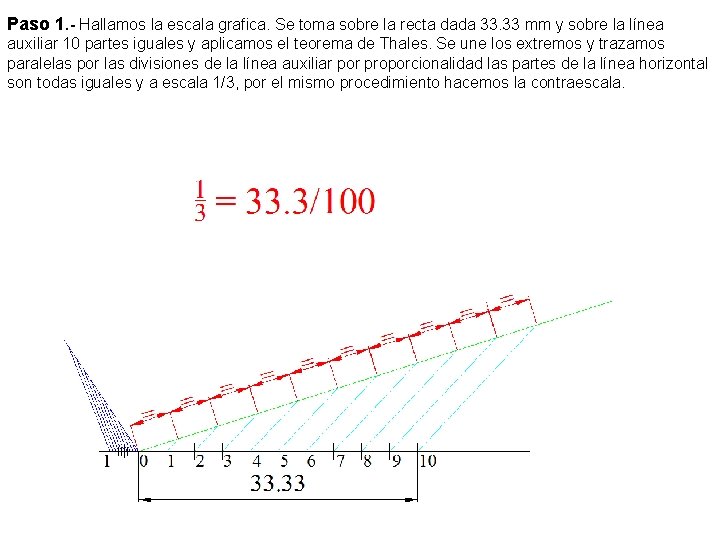

Paso 1. - Hallamos la escala grafica. Se toma sobre la recta dada 33. 33 mm y sobre la línea auxiliar 10 partes iguales y aplicamos el teorema de Thales. Se une los extremos y trazamos paralelas por las divisiones de la línea auxiliar por proporcionalidad las partes de la línea horizontal son todas iguales y a escala 1/3, por el mismo procedimiento hacemos la contraescala.

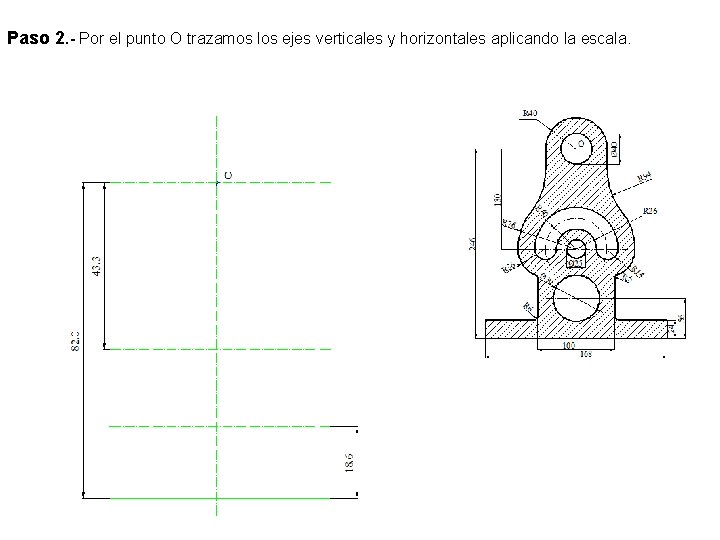

Paso 2. - Por el punto O trazamos los ejes verticales y horizontales aplicando la escala.

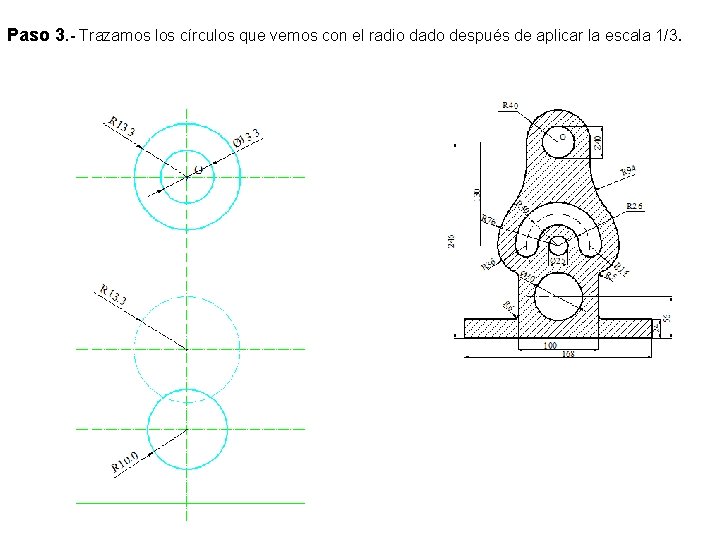

Paso 3. - Trazamos los círculos que vemos con el radio dado después de aplicar la escala 1/3.

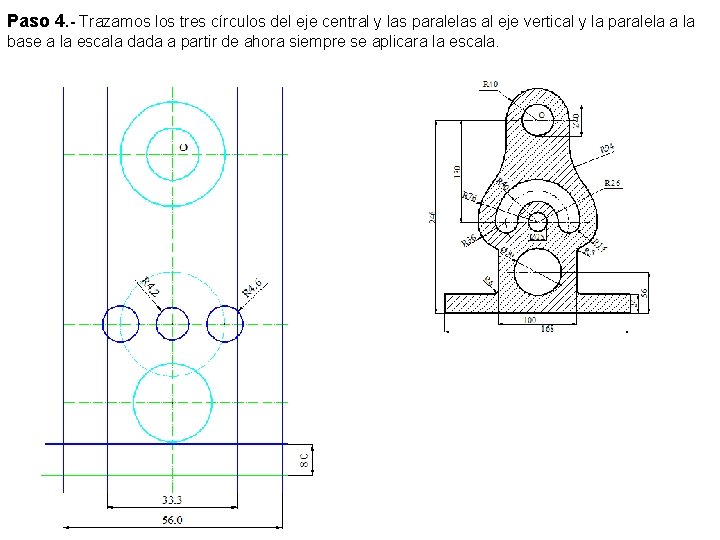

Paso 4. - Trazamos los tres círculos del eje central y las paralelas al eje vertical y la paralela a la base a la escala dada a partir de ahora siempre se aplicara la escala.

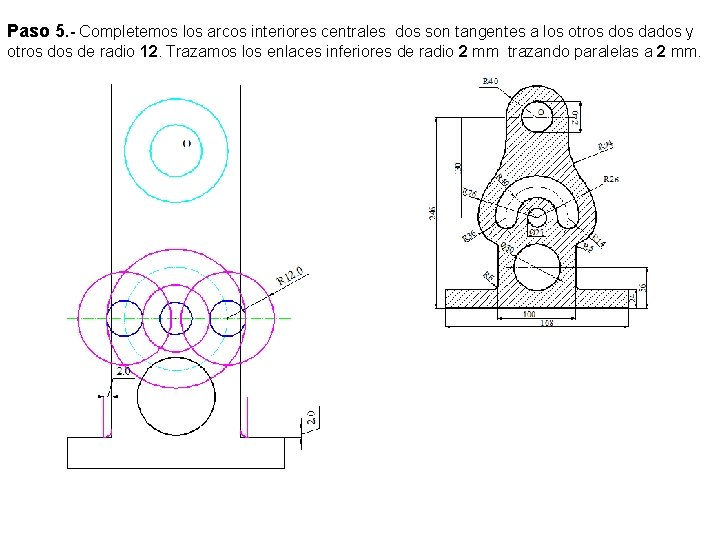

Paso 5. - Completemos los arcos interiores centrales dos son tangentes a los otros dados y otros de radio 12. Trazamos los enlaces inferiores de radio 2 mm trazando paralelas a 2 mm.

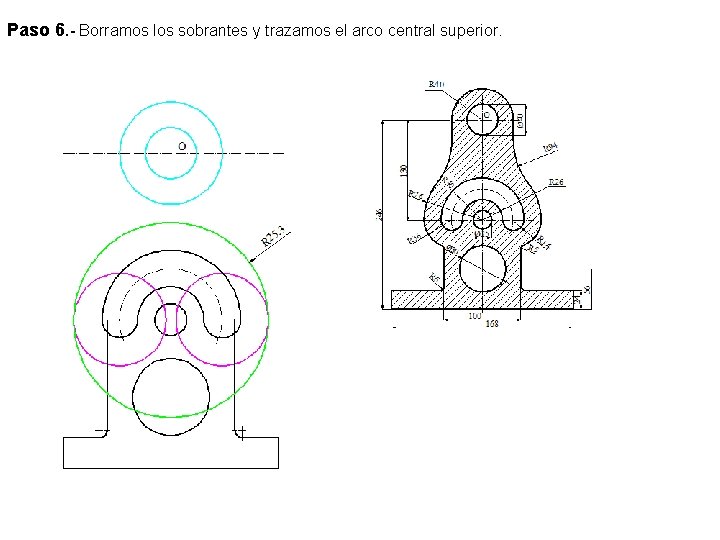

Paso 6. - Borramos los sobrantes y trazamos el arco central superior.

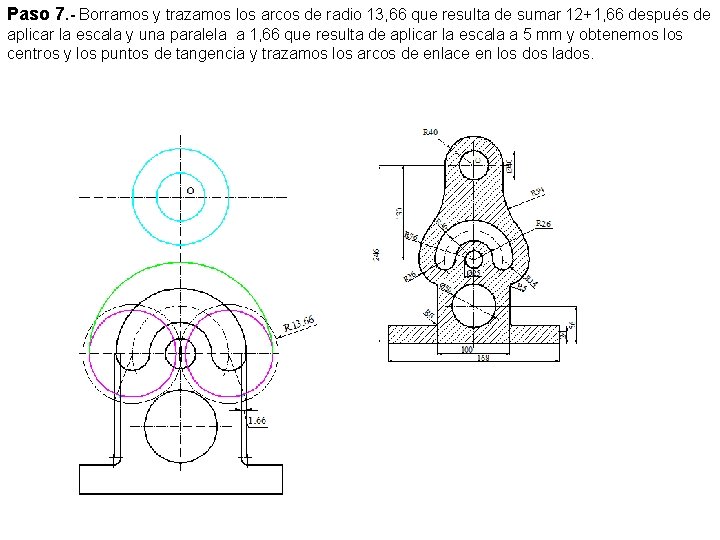

Paso 7. - Borramos y trazamos los arcos de radio 13, 66 que resulta de sumar 12+1, 66 después de aplicar la escala y una paralela a 1, 66 que resulta de aplicar la escala a 5 mm y obtenemos los centros y los puntos de tangencia y trazamos los arcos de enlace en los dos lados.

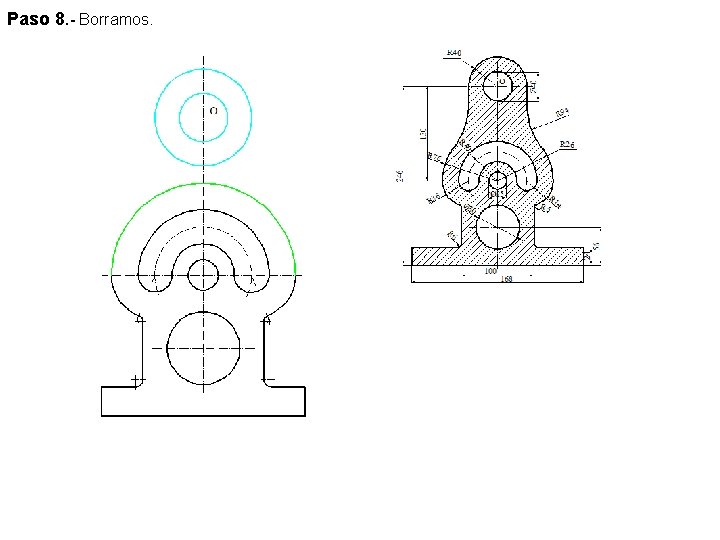

Paso 8. - Borramos.

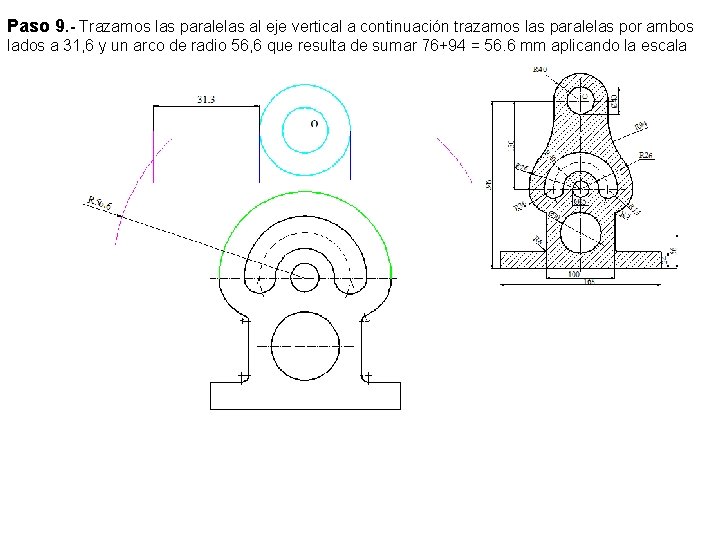

Paso 9. - Trazamos las paralelas al eje vertical a continuación trazamos las paralelas por ambos lados a 31, 6 y un arco de radio 56, 6 que resulta de sumar 76+94 = 56. 6 mm aplicando la escala

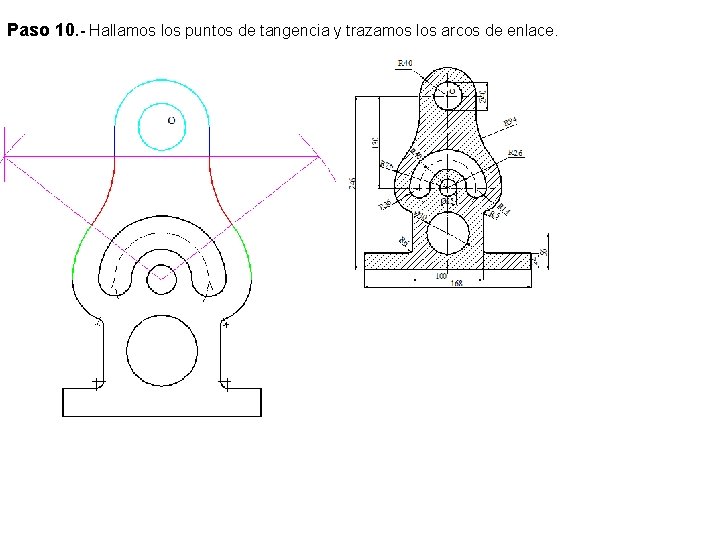

Paso 10. - Hallamos los puntos de tangencia y trazamos los arcos de enlace.

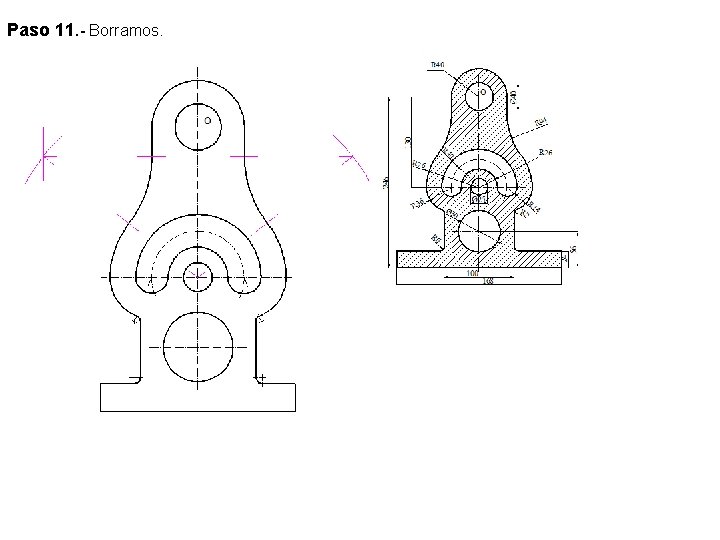

Paso 11. - Borramos.

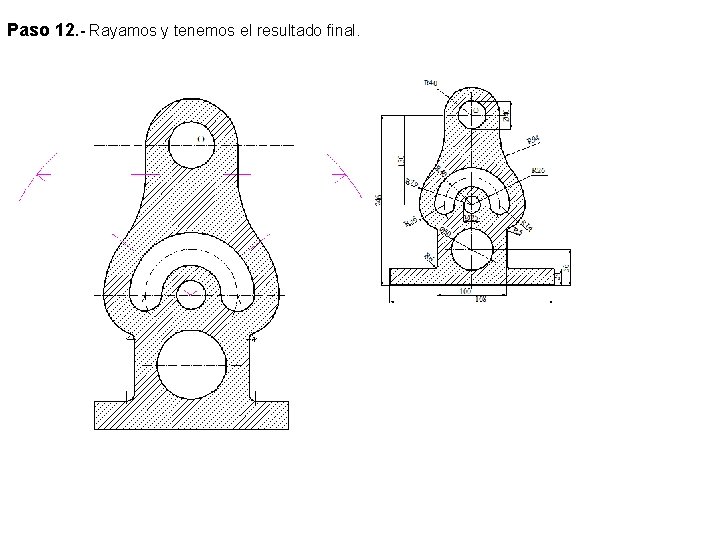

Paso 12. - Rayamos y tenemos el resultado final.

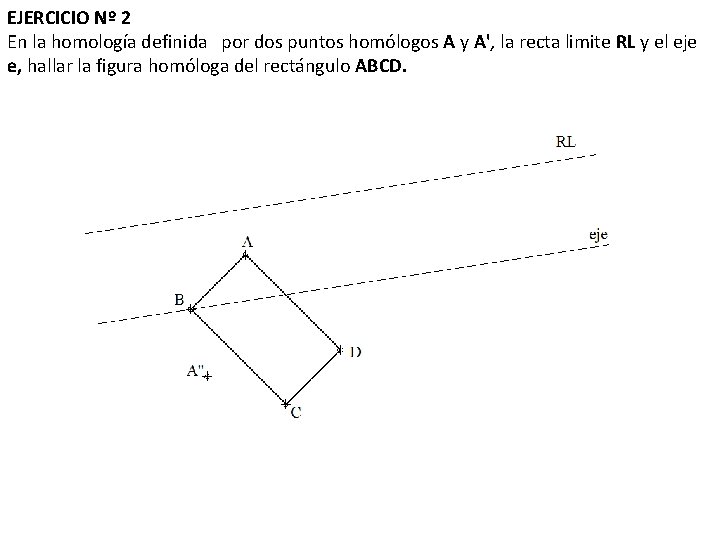

EJERCICIO Nº 2 En la homología definida por dos puntos homólogos A y A', la recta limite RL y el eje e, hallar la figura homóloga del rectángulo ABCD.

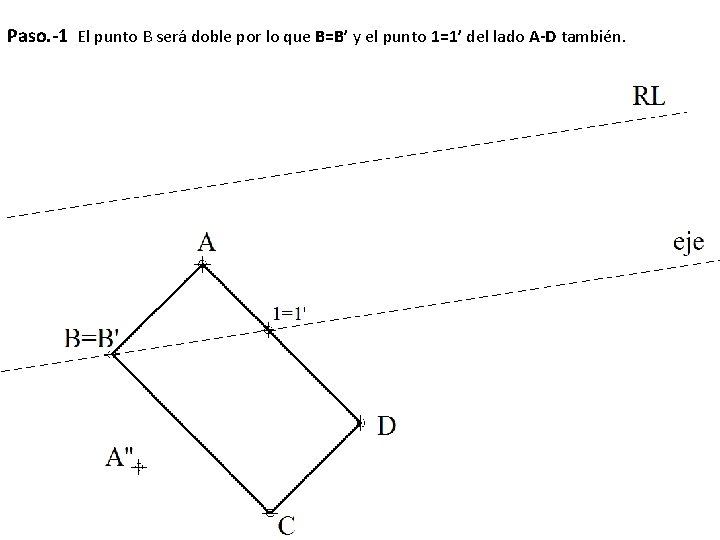

Paso. -1 El punto B será doble por lo que B=B’ y el punto 1=1’ del lado A-D también.

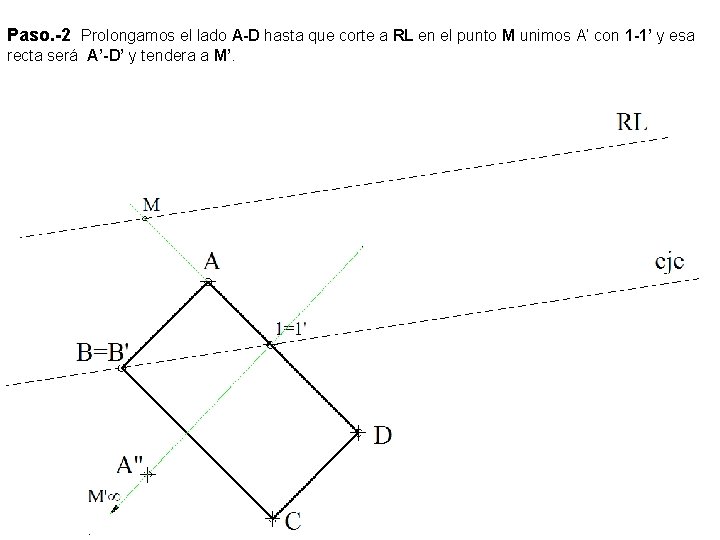

Paso. -2 Prolongamos el lado A-D hasta que corte a RL en el punto M unimos A’ con 1 -1’ y esa recta será A’-D’ y tendera a M’.

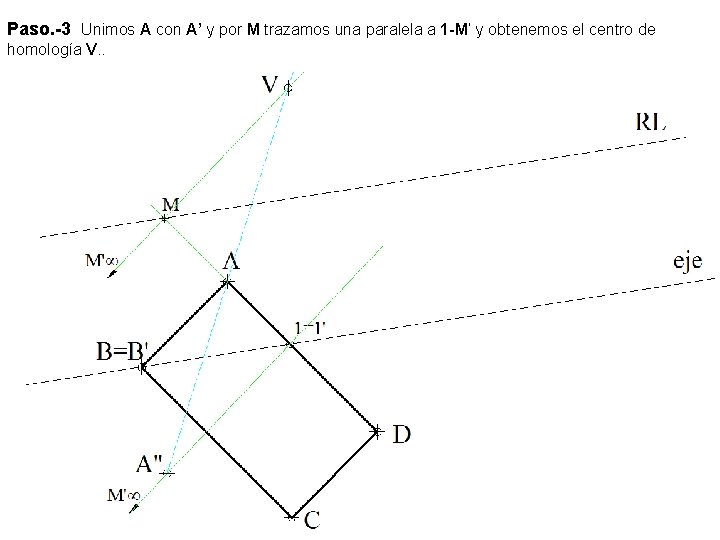

Paso. -3 Unimos A con A’ y por M trazamos una paralela a 1 -M’ y obtenemos el centro de homología V. .

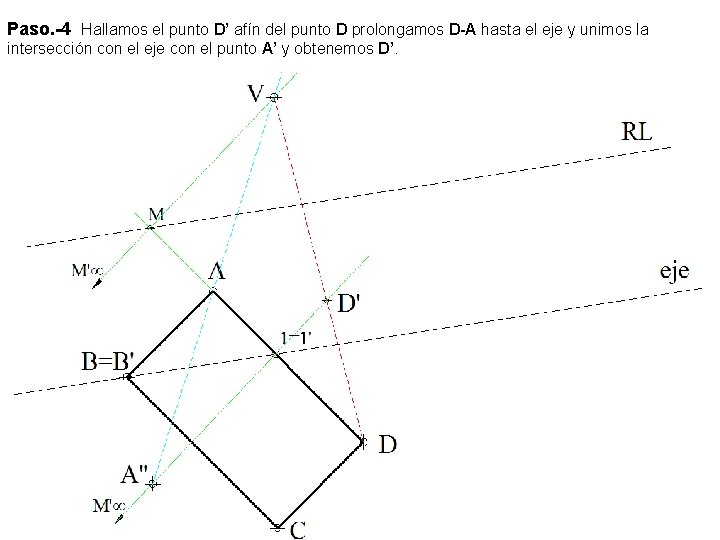

Paso. -4 Hallamos el punto D’ afín del punto D prolongamos D-A hasta el eje y unimos la intersección con el eje con el punto A’ y obtenemos D’.

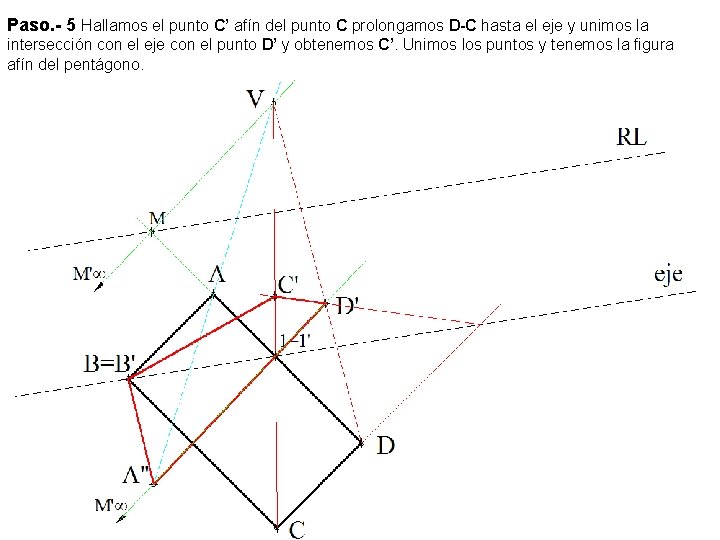

Paso. - 5 Hallamos el punto C’ afín del punto C prolongamos D-C hasta el eje y unimos la intersección con el eje con el punto D’ y obtenemos C’. Unimos los puntos y tenemos la figura afín del pentágono.

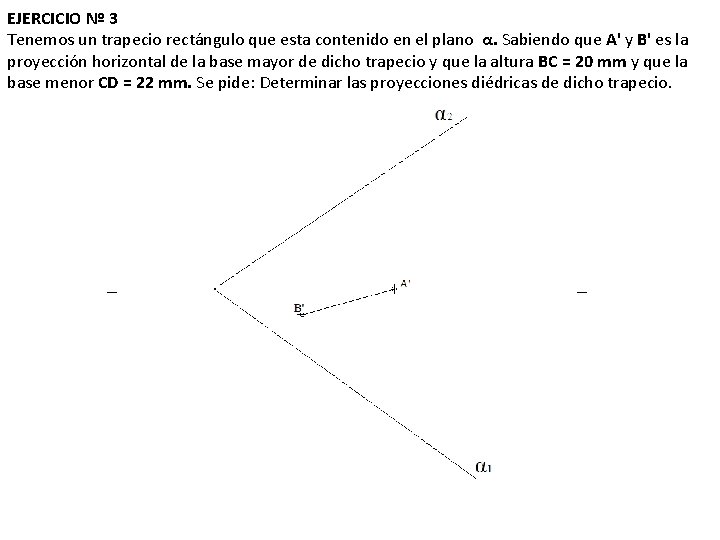

EJERCICIO Nº 3 Tenemos un trapecio rectángulo que esta contenido en el plano α. Sabiendo que A' y B' es la proyección horizontal de la base mayor de dicho trapecio y que la altura BC = 20 mm y que la base menor CD = 22 mm. Se pide: Determinar las proyecciones diédricas de dicho trapecio.

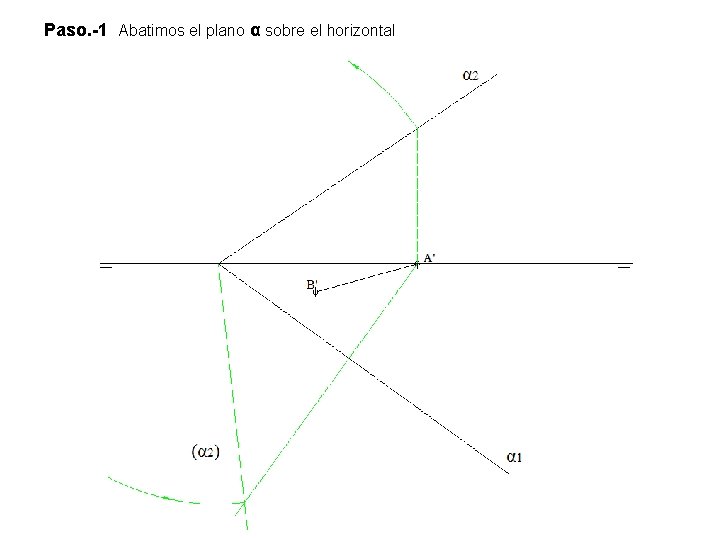

Paso. -1 Abatimos el plano α sobre el horizontal

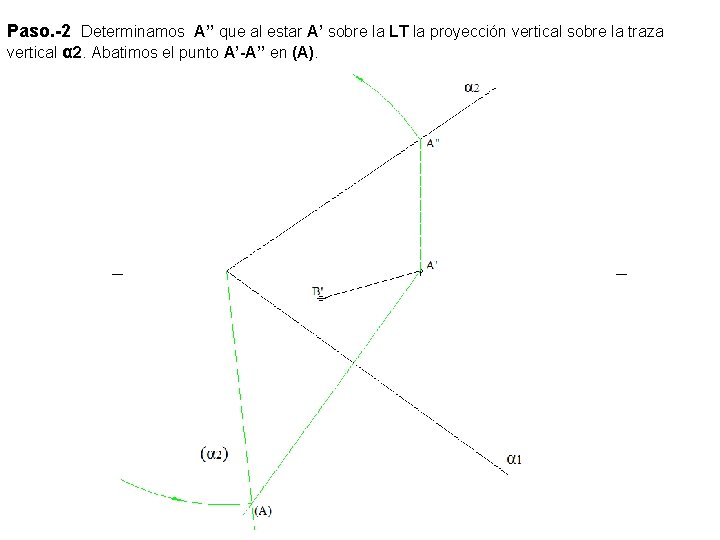

Paso. -2 Determinamos A’’ que al estar A’ sobre la LT la proyección vertical sobre la traza vertical α 2. Abatimos el punto A’-A’’ en (A).

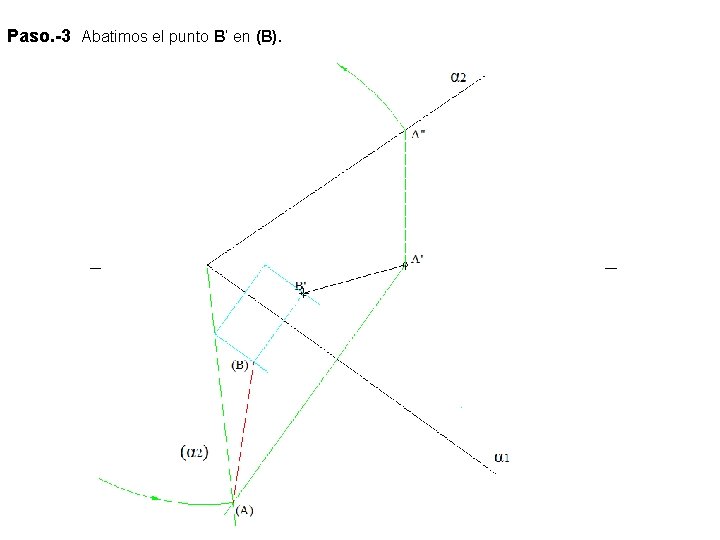

Paso. -3 Abatimos el punto B’ en (B).

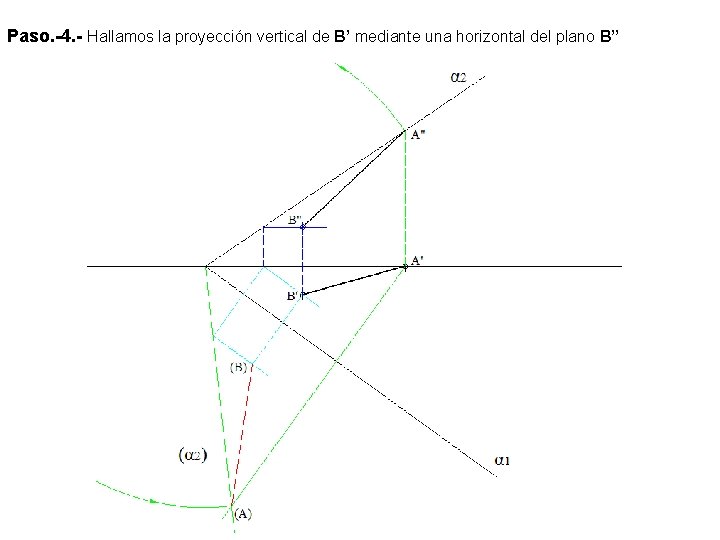

Paso. -4. - Hallamos la proyección vertical de B’ mediante una horizontal del plano B’’

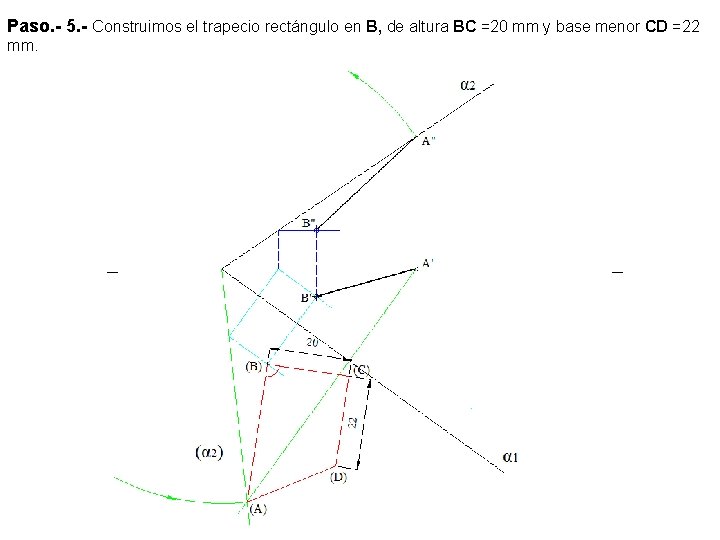

Paso. - 5. - Construimos el trapecio rectángulo en B, de altura BC =20 mm y base menor CD =22 mm.

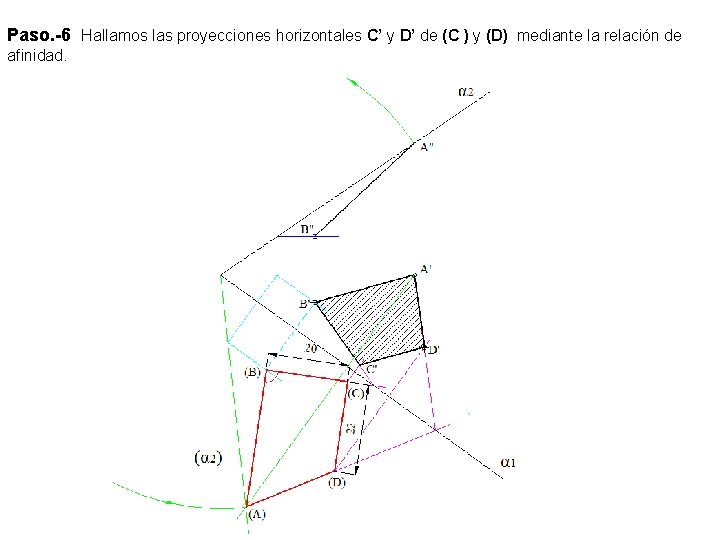

Paso. -6 Hallamos las proyecciones horizontales C’ y D’ de (C ) y (D) mediante la relación de afinidad.

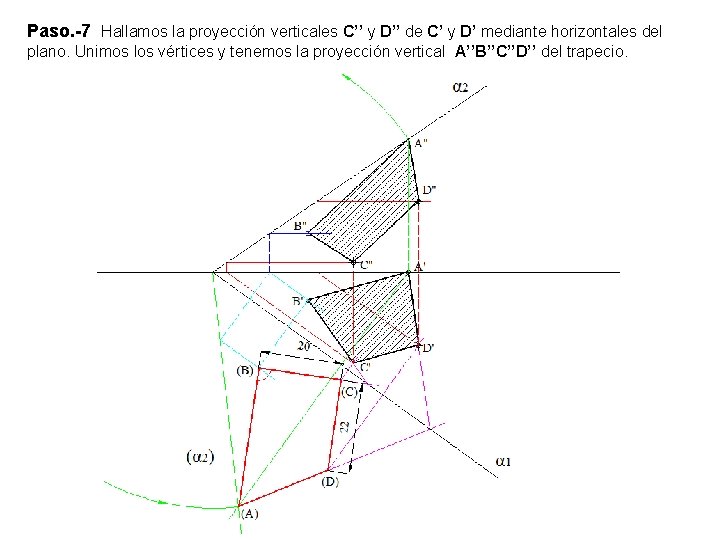

Paso. -7 Hallamos la proyección verticales C’’ y D’’ de C’ y D’ mediante horizontales del plano. Unimos los vértices y tenemos la proyección vertical A’’B’’C’’D’’ del trapecio.

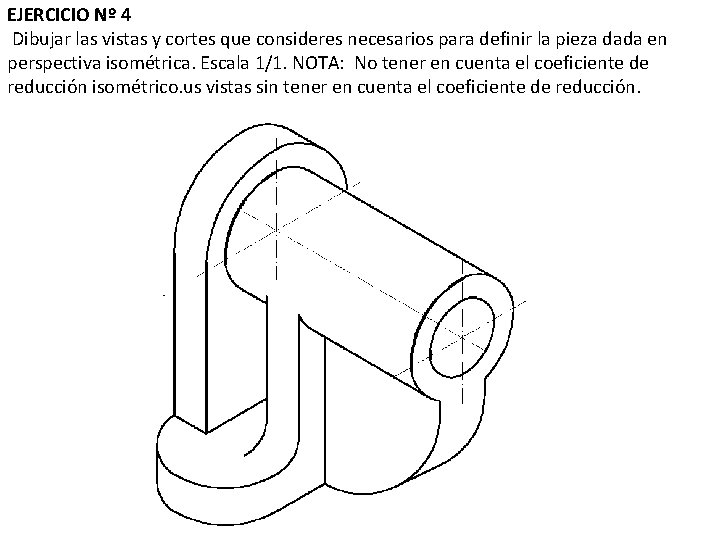

EJERCICIO Nº 4 Dibujar las vistas y cortes que consideres necesarios para definir la pieza dada en perspectiva isométrica. Escala 1/1. NOTA: No tener en cuenta el coeficiente de reducción isométrico. us vistas sin tener en cuenta el coeficiente de reducción.

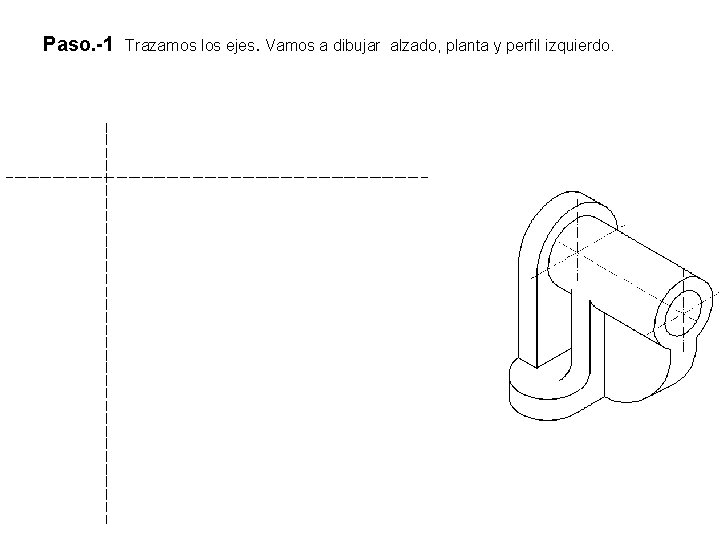

Paso. -1 Trazamos los ejes. Vamos a dibujar alzado, planta y perfil izquierdo.

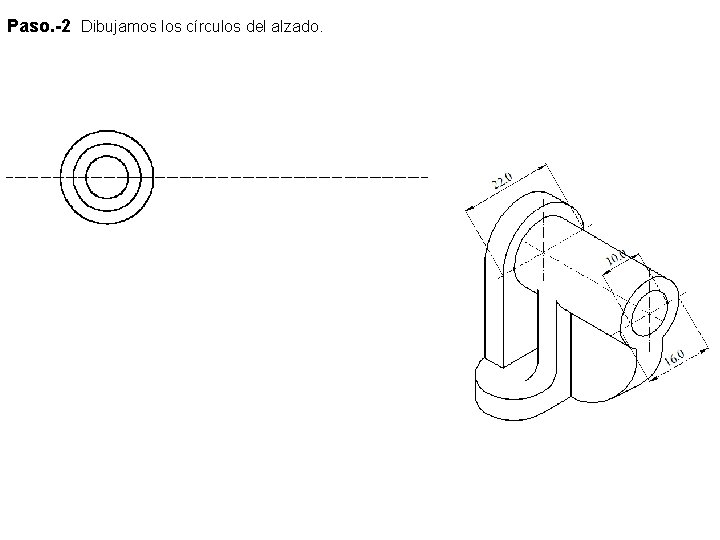

Paso. -2 Dibujamos los círculos del alzado.

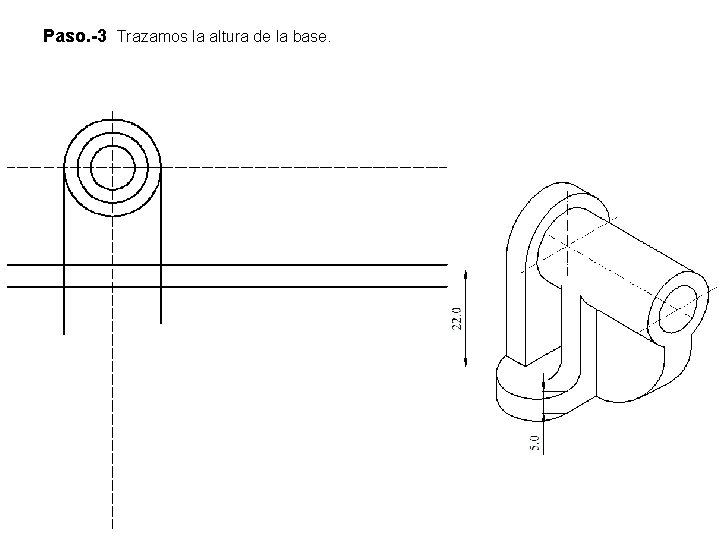

Paso. -3 Trazamos la altura de la base.

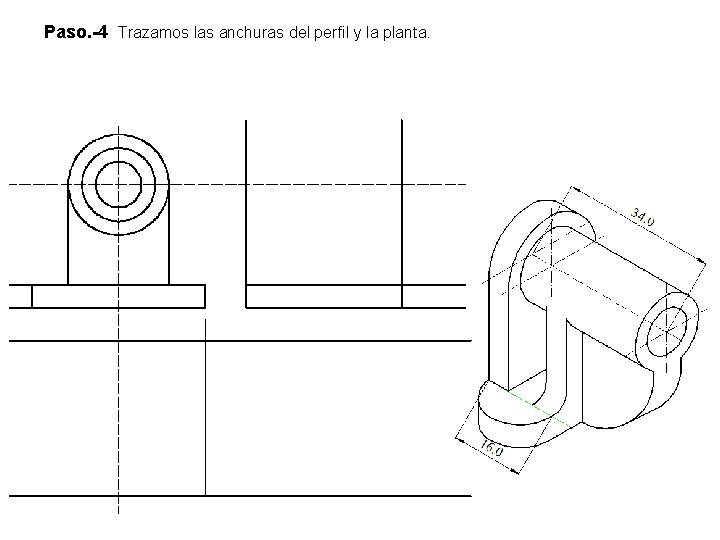

Paso. -4 Trazamos las anchuras del perfil y la planta.

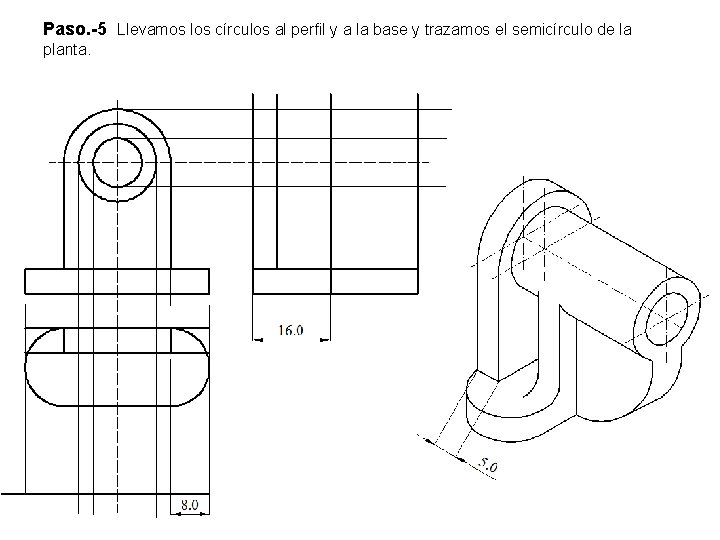

Paso. -5 Llevamos los círculos al perfil y a la base y trazamos el semicírculo de la planta.

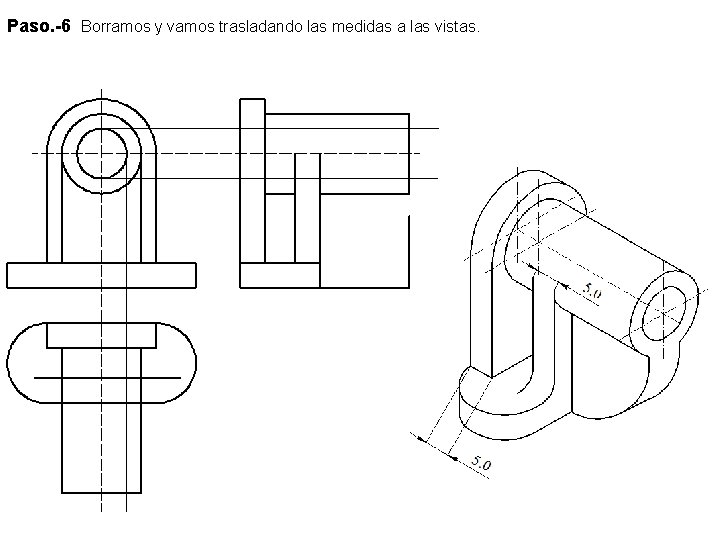

Paso. -6 Borramos y vamos trasladando las medidas a las vistas.

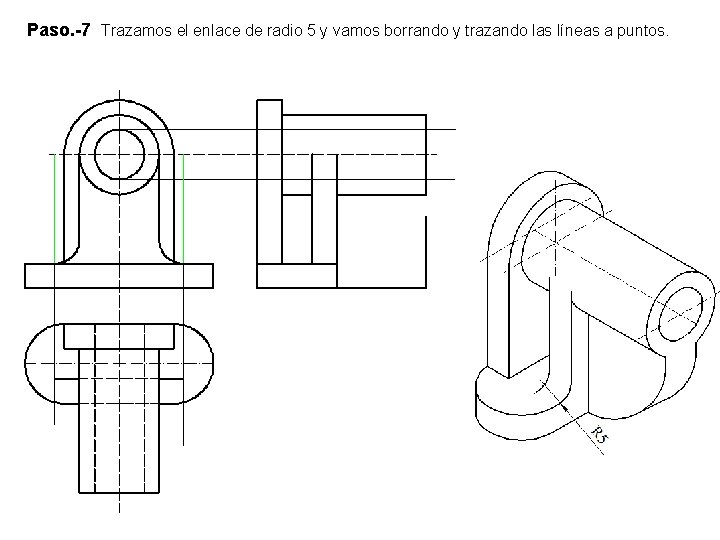

Paso. -7 Trazamos el enlace de radio 5 y vamos borrando y trazando las líneas a puntos.

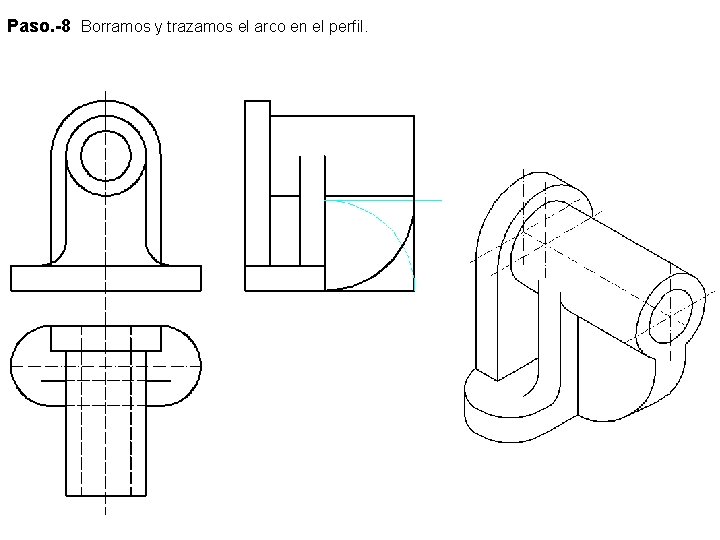

Paso. -8 Borramos y trazamos el arco en el perfil.

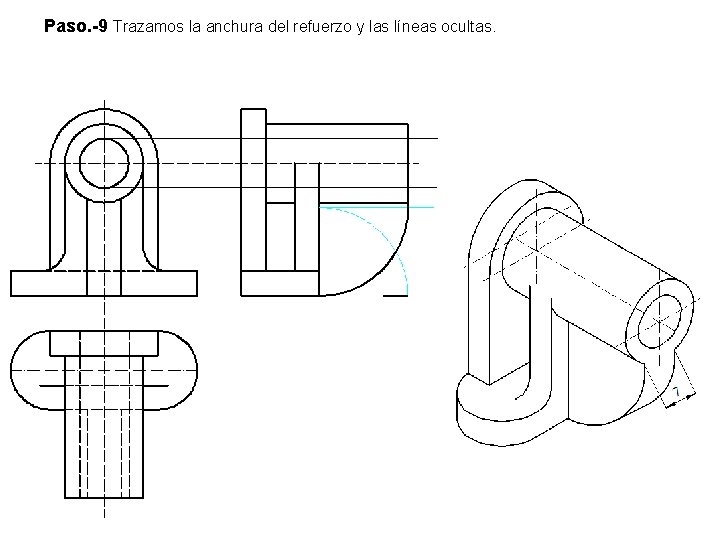

Paso. -9 Trazamos la anchura del refuerzo y las líneas ocultas.

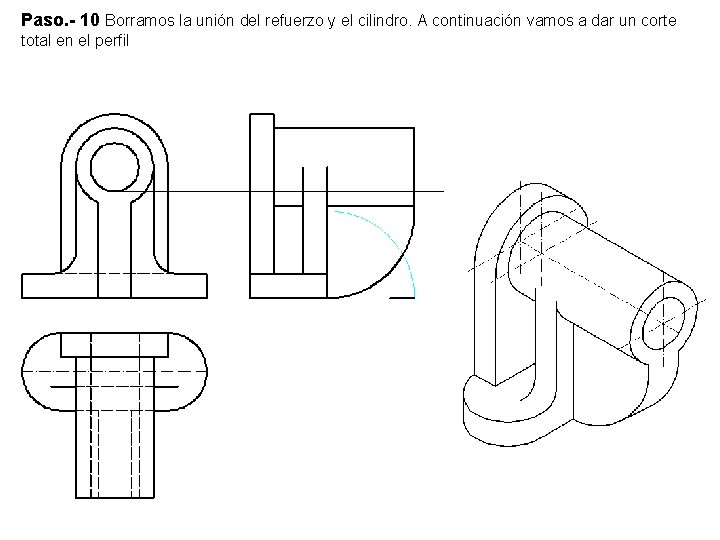

Paso. - 10 Borramos la unión del refuerzo y el cilindro. A continuación vamos a dar un corte total en el perfil

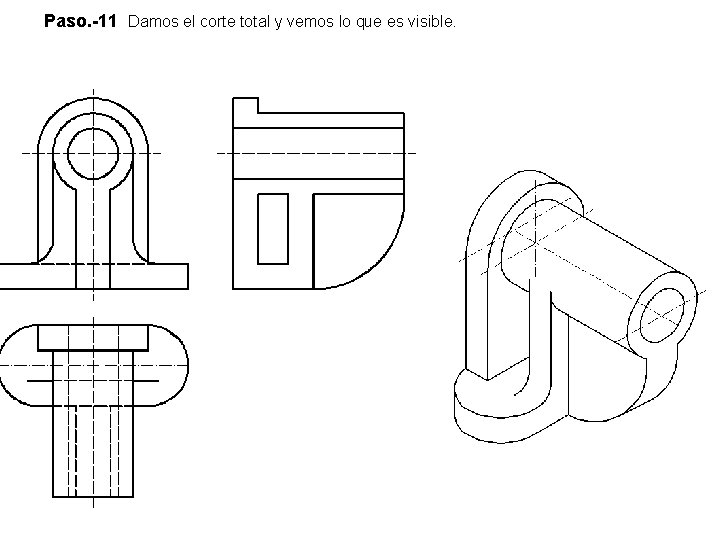

Paso. -11 Damos el corte total y vemos lo que es visible.

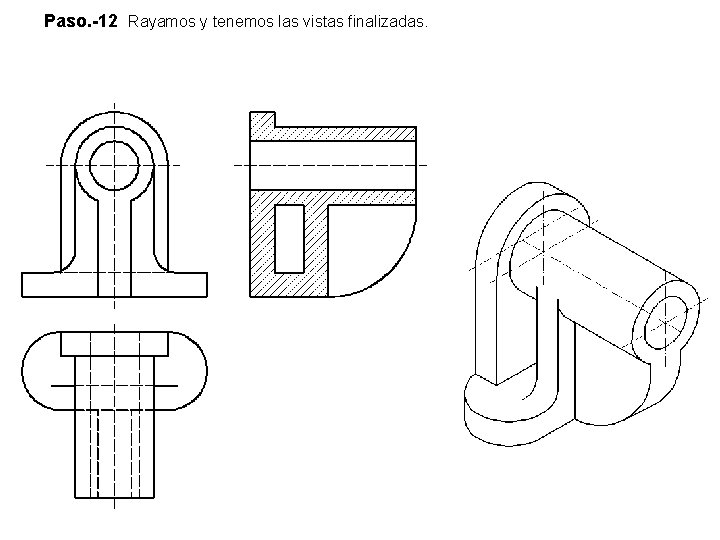

Paso. -12 Rayamos y tenemos las vistas finalizadas.

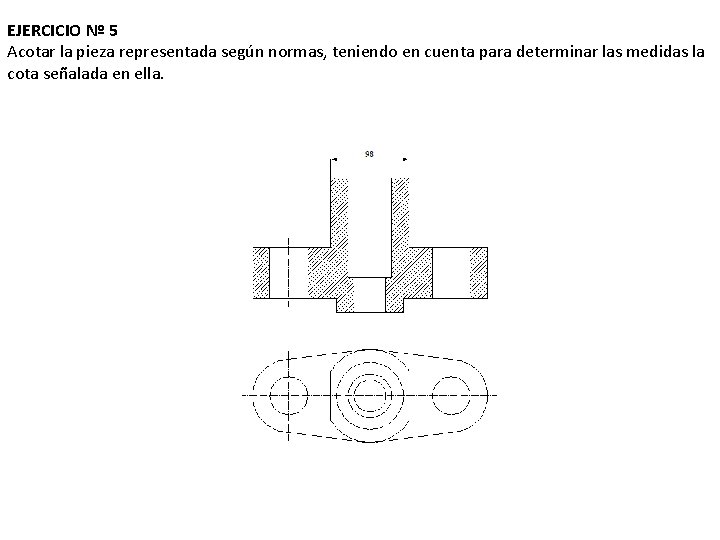

EJERCICIO Nº 5 Acotar la pieza representada según normas, teniendo en cuenta para determinar las medidas la cota señalada en ella.

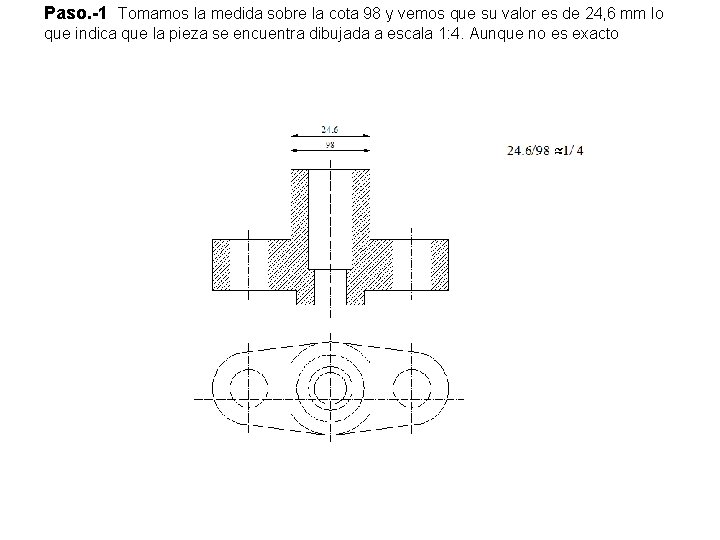

Paso. -1 Tomamos la medida sobre la cota 98 y vemos que su valor es de 24, 6 mm lo que indica que la pieza se encuentra dibujada a escala 1: 4. Aunque no es exacto

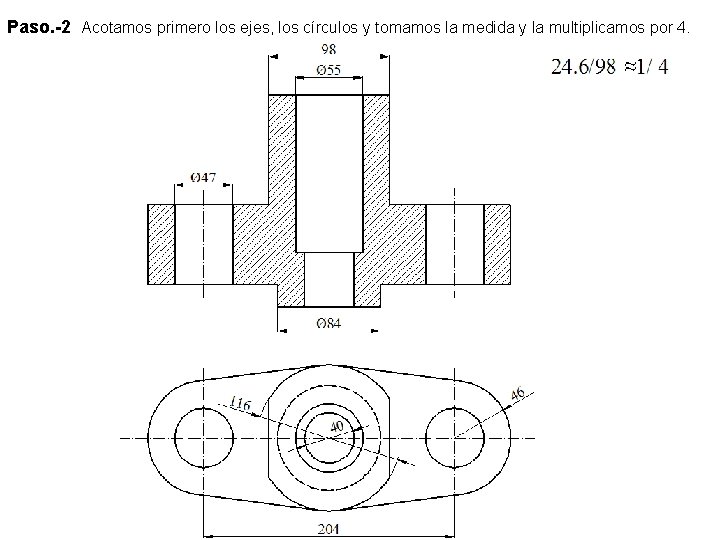

Paso. -2 Acotamos primero los ejes, los círculos y tomamos la medida y la multiplicamos por 4.

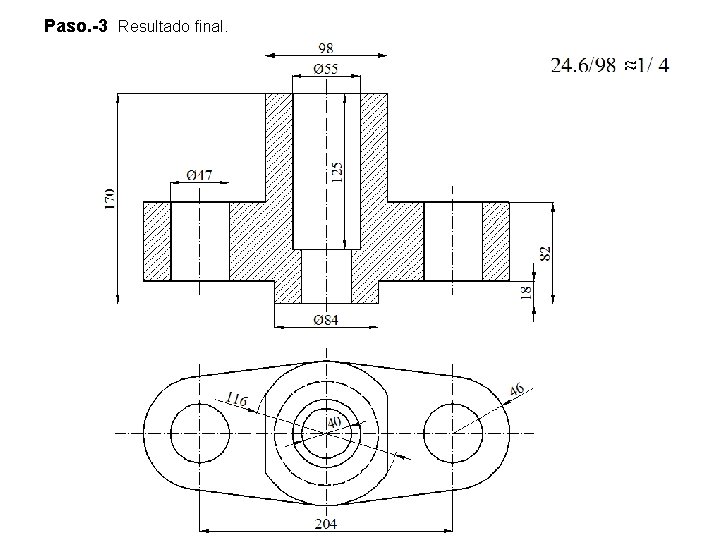

Paso. -3 Resultado final.
