Examen Historia del arte y arquitectura Pasillo potenciador de sus extremos en simetría. Alumna: María José Orbenes Anguita. Profesor: José Llano Loyola. Ayudante: Carlos Caviedes.

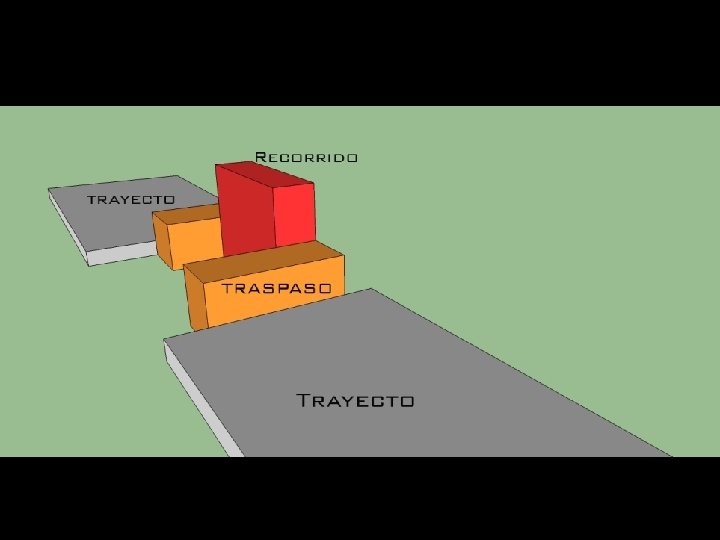

Cuerpo conceptual 1 N Ordenamiento de cómo se desarrolla el concepto 3 2 1 Denota la forma del terreno como se proyectó la casa. Recorrido previo al interior 2 El acceso a la casa se genera mediante un traspaso a un “semi interior” ALERO. Luego la proyección del pasillo que se abre al segundo exterior intimo, pasando antes por el alero. 3 La forma de la villa se proyecta de este a oeste; direccionando un recorrido, desde el acceso publico pasando por el umbral de lo construido hasta el remate como conformador de un exterior íntimo. El remate; secuencia de las estancias que desenlazan en el jardín íntimo.

Planta general villa Médici. Zoom caso estudio

4 EN BASE AL TRASPASO 1 2 3 4 Eje de simetría. Umbral seminterior. Umbral semiexterior. Jardines. 3 2 1 2 3 4 Al acceder a la casa nos encontramos con el pasillo que distribuye a las distintas estancias pero que cualifica el traspaso.

Ahogo potenciador del traspaso. La despontencialización del pasillo como distribuidor de las estancias

Elevación sur Elevación oeste Elevación norte Elevación este, principal.

Traspasabilidad de las fachadas El cuerpo conceptual se basa en el umbral que conforma la casa en su totalidad, como un traspaso de un jardín que acoge a todo visitante a uno más íntimo donde acceden algunos. Se toman los jardines de la villa Médici ya que en el renacimiento se les daba gran importancia Fachada oeste Fachada este Se discriminaron las plantas por sus usos en base al cuerpo conceptual, se toma como principal la planta intermedia, la cual conecta las estancias externas de la casa.

Fachada generadora de vistas. Fachada traspasable, genera recorrido Fachada generadora de vistas.

Jerarquización de las plantas en base al traspaso NIVEL SUPERIOR La planta superior de la casa El pasillo distribuye, al igual que en el sótano NIVEL INTERMEDIO En la planta intermedia, donde se reciben a los invitados, el pasillo genera un recorrido, y además de distribuir su función principal es unificar

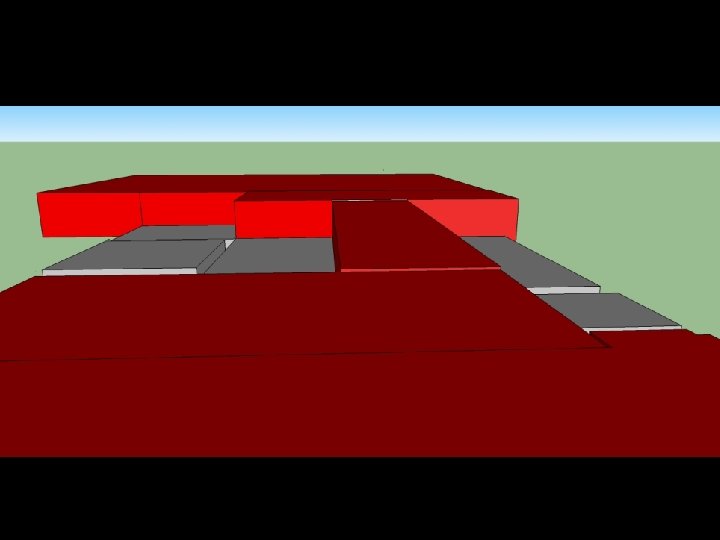

Jardines Umbrales de traspaso Unificador. Estancia privada Unificador Semipúblico umbrales Estancia pública La abstracción de los bloques muestran como los bloques verticales son unidos mediante el bloque horizontal , genera una superposición entre todas las estancias de la villa

Recorrido Jardines traspaso Aleros / Umbrales Ahogo Pasillo / proyección Simetría Conformación de las estancias que componen el concepto

Cuerpo geométrico Elementos que componen la secuencia del recorrido, mediante el traspaso de las diferentes estancias. Jardín privado Jardín público. Umbral traspaso Interior abierto. Recorrido conector. Proyección del pasillo hacia los extremos. Jardín intimo

Proyección de las medidas a lo contiguo. Fachada posterior Proporción de medida de la fachada posterior con el pasillo Fachada principal Proporción de medidas entre la fachada principal y el jardín

X La proyección de las línea segmentada se produce por la proyección de la casa al jardín o viceversa, denota la relación conectiva y visual de los dos lugares. 4 X X El tamaño de la casa corresponde 4 veces al jardín en si. Es así como la relación del pasillo al umbral.

Los arcos del acceso principal que son el primer umbral del traspaso tienen el tamaño de los aleros y se repiten 4 veces al igual que LA CASA PROYECTADA EN EL JARDIN. Los arcos de la fachada posterior también se repiten 4 veces en el pasillo

Ventanas pequeñas Caben 3 veces en el arco de traspaso Ventanas medianas Caben 2 veces en el arco de traspaso Arco de traspaso patrón de medida

x x x 4 x 2 x 3 x 4 x 2 x x x x Al proyectar las trazas verticales se comprueba una igualdad en cuanto a la disposición de los elementos. Se rige mediante una cuadrícula de misma dimensión en su vertical y con distintas dimensiones en la horizontal; alturas de piso.

Cuerpo plástico

PLASTICA INTERIOR / TRASPASABILIDAD. La direccionalidad del pasillo remata en los jardines, para ambos lados. Lo acotado del pasillo, potencia lo que se puede visualizar en los extremos de este
