EVROPSKÝ SOCIÁLNÍ FOND Historické konstrukce z pohledu stavební mechaniky PRAHA & EU INVESTUJEME DO VAŠÍ BUDOUCNOSTI ČVUT FSv – program Stavební inženýrství

Osnova § Starověk § Antika § Gotika § Jednotlivé konstrukční prvky § Význačné osobnosti WWW. OPPA. CZ 2

Starověk § Chammurapi (též Chammurabi) byl šestý král staro-babylonské říše (vládl 1792 – 1750 před n. l. ) - Chammurapiho zákoník patří mezi nejstarší dochované zákoníky - § 230 a § 231 WWW. OPPA. CZ 3

Starověk § Chammurapi (též Chammurabi) byl šestý král staro-babylonské říše (vládl 1792 – 1750 před n. l. ) - Chammurapiho zákoník patří mezi nejstarší dochované zákoníky § (§ 229) Jestliže stavitel postavil pro někoho dům, svou práci však neprovedl pevně a dům, který postavil, se zřítil, a (jestliže) způsobil smrt majitele domu, tento stavitel bude potrestán smrtí; § (§ 230) jestliže stavitel způsobil smrt dítěte majitele domu, usmrtí dítě tohoto stavitele domu; § (§ 231) jestliže způsobil smrt otroka majitele domu, dá majiteli domu otroka za otroka; § (§ 232) jestliže zničil věci (v domě), cokoliv zničil, nahradí; a poněvadž dům, který postavil, nezbudoval pevně, a dům se (proto) zřítil, postaví dům, který se zřítil, (znovu) na vlastní náklad. § (§ 233) Jestliže stavitel postavil pro někoho dům, neprovedl však svou práci náležitě a zdivo zchátralo, tento stavitel opraví toto zdivo na vlastní náklad. zdroj KLÍMA, Josef. Nejstarší zákony lidstva : Chammurapi a jeho předchůdci. 1. vyd. Praha : Academia, 1979. WWW. OPPA. CZ 4

Antika § Euklidés (geometrické základy stavění), Hlavním Eukleidovým dílem jsou Základy (řecky Stoicheia) ve Třinácti knihách, jež začínají stanovením deseti základních postulátů či axiomů geometrie, a pak postupují systémem „věta – důkaz“. Obsahují jak knihy geometrické, také aritmetické. Základy shrnují práci mnoha dřívějších matematiků a filosofů a jsou zdaleka nejúspěšnější matematickou knihou všech dob, která se užívala více než 2000 let. . WWW. OPPA. CZ 5

Antika § Archimédes (počátky mechaniky) Archimédés zkoumal zákonitosti mechanické rovnováhy, a položil tak základy statiky pevných těles. Pod Euklidovým vlivem se snažil o axiomatizaci fyziky. Definoval řadu důležitých pojmů, jako těžiště nebo statický moment. Zabýval se principy činnosti jednoduchých strojů – páky, kladky, nakloněné rodiny, klínu a ozubeného kola a objevil a formuloval zákonitosti jejich rovnováhy. WWW. OPPA. CZ 6

Antika § Řecko - Athény - Parthenón Konstrukci tvoří na sucho pospojované přesně opracované kvádry propojené skobami a trny – seizmická oblast Plan Acropole in Athénách. Francie, Larousse 1922 WWW. OPPA. CZ 7

Antika Strop Parthenónu Sloupy v podobě soch -Parthenón Athény WWW. OPPA. CZ 8

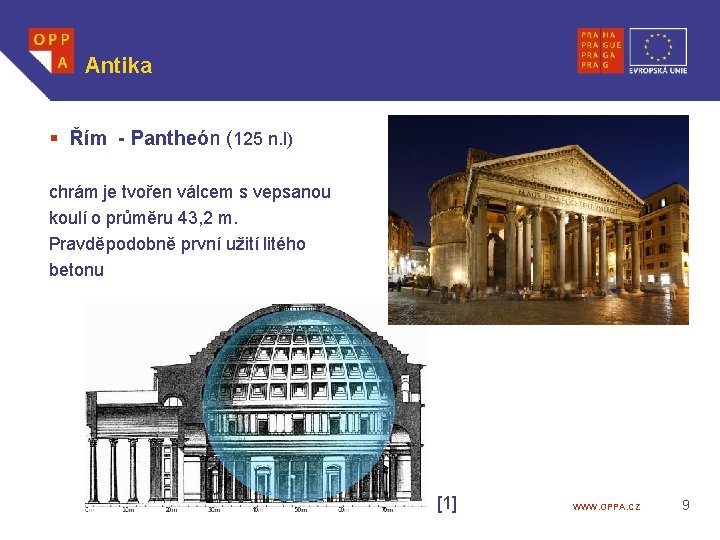

Antika § Řím - Pantheón (125 n. l) chrám je tvořen válcem s vepsanou koulí o průměru 43, 2 m. Pravděpodobně první užití litého betonu [1] WWW. OPPA. CZ 9

Gotika § Gotický opěrný systém – roznos sil Zdroj : Wilson, Christopher, The Gothic Cathedral, Roznos sil v románské a gotické katedrále Thames and Hudson, New. York, p. 292 zdroj [2] WWW. OPPA. CZ 10

Gotika § Kutná Hora – Chrám sv. Barbory [3] Sken řezu chrámem sv. Barbory (Archiv Pražského hradu) WWW. OPPA. CZ 11

Gotika § Praha – Katedrála sv. Víta, Václava a Vojtěcha Části vystavěné jednotlivými staviteli [4] WWW. OPPA. CZ 12

Jednotlivé konstrukční prvky - klenby § Klenby - Ideální tvar - řetězovka Plošší klenba nutné přitížení, aby tlaková čára zůstala v konstrukci Grafické znázornění klenba - řetězovka [5] WWW. OPPA. CZ 13

Jednotlivé konstrukční prvky - klenby Rozkládání sil v klenbě Kroužená klenba Vladislavského sálu Pražský hrad SNTL Praha 1979, Staňková J. , Pechar J. : Tisíciletý vývoj architektury, WWW. OPPA. CZ 14

Jednotlivé konstrukční prvky - kupole § Bazilika sv. Petra v Římě [7] [6] [8] WWW. OPPA. CZ 15

Jednotlivé konstrukční prvky - krovy § Příklady gotických krovů § Čechy, Čížová okres Písek, kostel sv. Jakuba, presbytář, 1459/60 (d). A: Morava, Rančířov, okres Jihlava, kostel sv. Petra a Pavla, presbytář, 1442/43 (d). B: Čechy, Heřmaň, okres Písek, kostel sv. Jiljí, loď, 1478/79 (d). Praha, kostel sv. Anny, krov, řez příčný C: Čechy, Loukov, okres Havlíčkův Brod, kostel sv. Markéty, loď, 15. století. Zaměření: ak. arch. M. Burian, D: Čechy, Český Krumlov, Latrán čp. 58, staré purkrabství, 16. století. SÚRPMO, 1979, IV E: Morava, Telč, okres Jihlava, kostel sv. Jakuba, loď, 1462/63 (d). F: Čechy, Lidéřovice, okres Jindřichův Hradec, kostel sv. Linharta, loď, 1485/86 (d). G: Čechy, Zátoň, okres Český Krumlov, kostel sv. Jana Křtitele, loď, okolo 1500. H: Čechy, Prachatice, kostel sv. Jakuba, loď, 1474/75 (d). [9] WWW. OPPA. CZ 16

Jednotlivé konstrukční prvky - KLÁŠTER PLASY – unikátní založení Výjimečností plaského vodního systému je dokonalé řešení základů konventu, které bylo kvůli bažinaté půdě zpevněno 5. 100 dubovými kůly zatlučenými do země. Přes ně byl položen trámový rošt a teprve na něj vystavěno zdivo budovy. Aby rošt nezačal hnít a budova se propadat, byla do základů přivedena voda z několika pramenů, která zamezila přístupu vzduchu ke dřevu a to de facto zkamenělo. Varovný nápis "Aedificium hoc sine aquis ruet" (Bez vody se stavba zřítí) je odkazem generacím. I proto se dnes čtyřikrát denně pečlivě kontroluje výška, teplota a kvalita vody v základech ve dvou barokních bazénech uvnitř budovy samotné. WWW. OPPA. CZ 17

Význačné osobnosti § Leonardo di ser Piero da Vinci (15. dubna 1452– 2. května 1519) byl všestranná renesanční osobnost. Byl významný malíř, sochař, architekt, přírodovědec, hudebník, spisovatel, vynálezce a konstruktér. Da Vinci položil základy vědy o mechanice, základ pro současnou teorii statiky a pružnosti. Zkoumal účinky síly na konstrukci a její deformaci. Silami v rámci konstrukce se snažil představit uchycení zatížení. Leonardo da Vinci. Autoportrét, cca 1513 WWW. OPPA. CZ 18

Význačné osobnosti § Galileo Galilei, (1564 -1642) Justus Sustermans – Portrét , 1636 Galileo, kromě mnoha dalších oborů zabýval novou vědou o pevnosti a pružnosti materiálů, která předpokládá, že, jak velikost, tak tvar konstrukčních prvků ovlivňuje jejich schopnost přenášet a odolávat zatížení. Ilustrace konzolového nosníku ukazuje Galileho zjištění, že pevnost v tahu na nosníku roste s druhou mocninou jeho délky. [10] WWW. OPPA. CZ 19

Význačné osobnosti § Isaac Newton (25. 12. 1642 – 20. 3. 1727) Zakladatel klasické mechaniky Jeho práce Philosophiæ Naturalis Principia Mathematica (1687) položila základy klasické mechaniky a patří mezi nejzásadnější vědecké práce. Newton v ní popisuje zákon všeobecné gravitace a tři zákony pohybu, které se na další tři staletí staly základním kamenem našeho pohledu na vesmír (zákon setrvačnosti, zákon síly a zákon akce a reakce). Godfrey Knellerův portrét Isaaca Newtona 1689 WWW. OPPA. CZ 20
