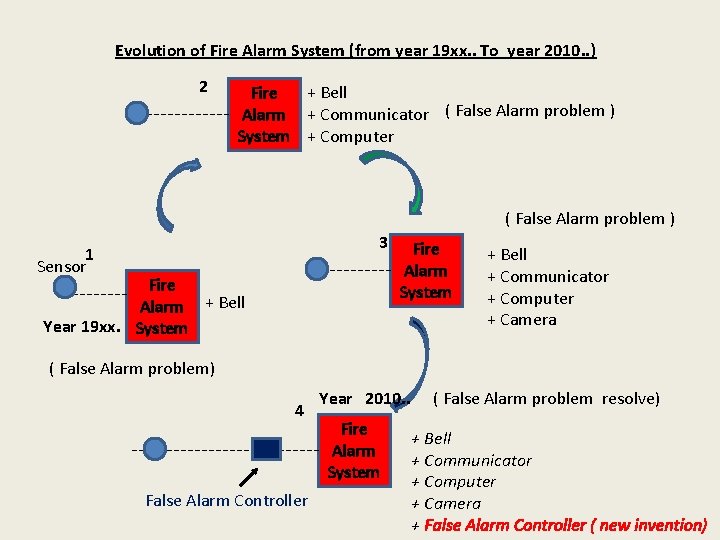

Evolution of Fire Alarm System (from year 19 xx. . To year 2010. .

Evolution of Fire Alarm System (from year 19 xx. . To year 2010. . ) 2 + Bell Fire Alarm + Communicator ( False Alarm problem ) System + Computer ( False Alarm problem ) 3 1 Sensor Fire Alarm + Bell Year 19 xx. System Fire Alarm System + Bell + Communicator + Computer + Camera ( False Alarm problem) 4 False Alarm Controller Year 2010. . Fire Alarm System ( False Alarm problem resolve) + Bell + Communicator + Computer + Camera + False Alarm Controller ( new invention)

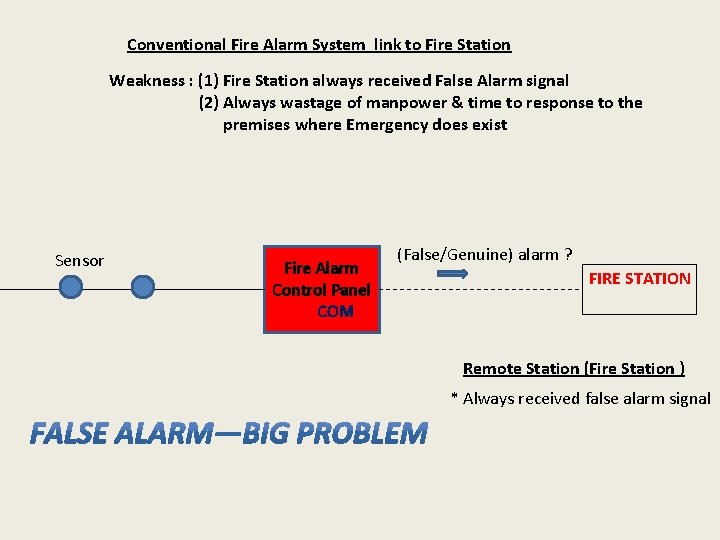

Conventional Fire Alarm System link to Fire Station Weakness : (1) Fire Station always

Conventional Fire Alarm System link to Fire Station Weakness : (1) Fire Station always received False Alarm signal (2) Always wastage of manpower & time to response to the premises where Emergency does exist Sensor Fire Alarm Control Panel COM (False/Genuine) alarm ? FIRE STATION Remote Station (Fire Station ) * Always received false alarm signal

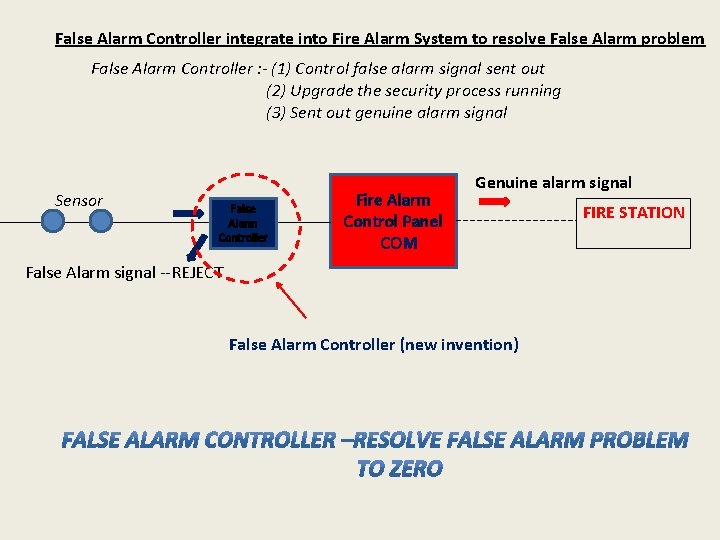

False Alarm Controller integrate into Fire Alarm System to resolve False Alarm problem False

False Alarm Controller integrate into Fire Alarm System to resolve False Alarm problem False Alarm Controller : - (1) Control false alarm signal sent out (2) Upgrade the security process running (3) Sent out genuine alarm signal Sensor False Alarm Controller Fire Alarm Control Panel COM Genuine alarm signal False Alarm signal --REJECT False Alarm Controller (new invention) FIRE STATION

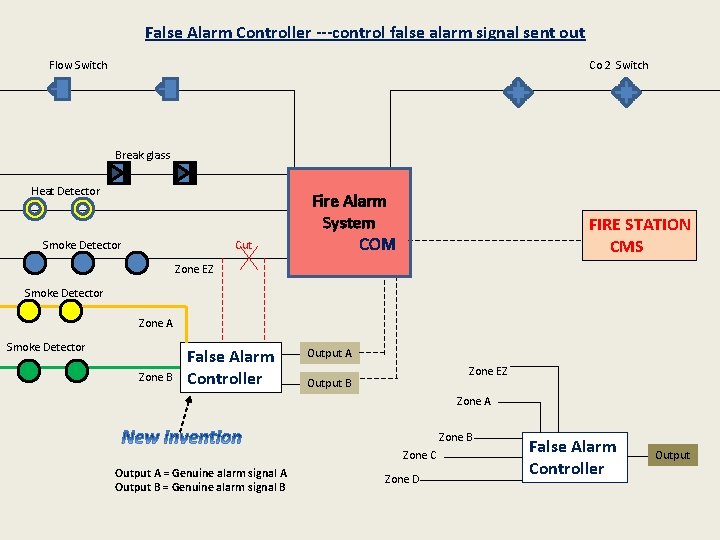

False Alarm Controller ---control false alarm signal sent out Flow Switch Co 2 Switch

False Alarm Controller ---control false alarm signal sent out Flow Switch Co 2 Switch Break glass Heat Detector Smoke Detector Cut Fire Alarm System COM FIRE STATION CMS Zone EZ Smoke Detector Zone A Smoke Detector Zone B False Alarm Controller Output A Zone EZ Output B Zone A Zone B Zone C Output A = Genuine alarm signal A Output B = Genuine alarm signal B Zone D False Alarm Controller Output

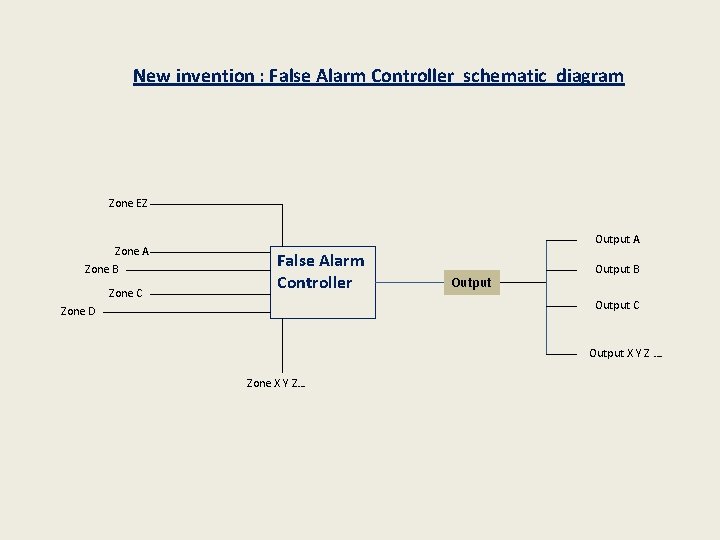

New invention : False Alarm Controller schematic diagram Zone EZ Zone A Zone B

New invention : False Alarm Controller schematic diagram Zone EZ Zone A Zone B Zone C Output A False Alarm Controller Output B Output C Zone D Output X Y Z …. Zone X Y Z…

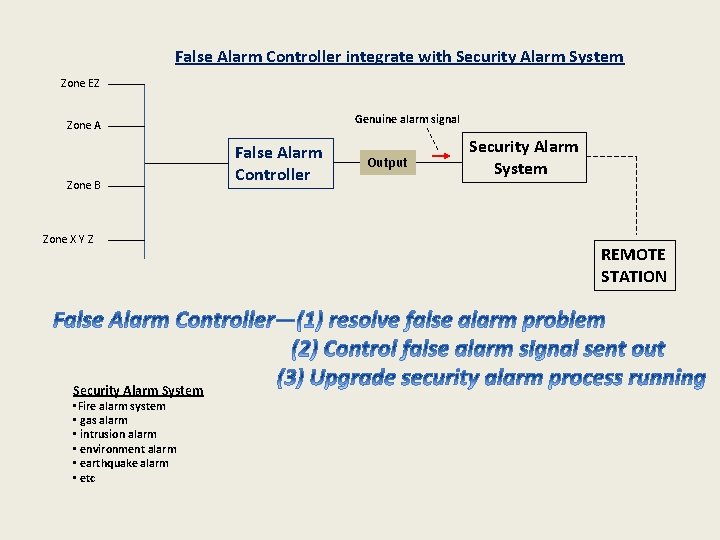

False Alarm Controller integrate with Security Alarm System Zone EZ Genuine alarm signal Zone

False Alarm Controller integrate with Security Alarm System Zone EZ Genuine alarm signal Zone A Zone B Zone X Y Z Security Alarm System • Fire alarm system • gas alarm • intrusion alarm • environment alarm • earthquake alarm • etc False Alarm Controller Output Security Alarm System REMOTE STATION
