Evolution de la Télévision Numérique de Terre (TNT) à la lumière des travaux de la CMR-07 TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 1

La 1 ière session de la Conférence, CRR-04 (10 -28 mai 04) : Ø A consacré comme principe essentiel de la planification: la souplesse et l’évolution future du Plan, flexible and forward looking. La 2 ième session de la Conférence, CRR-06 (15 mai-16 juin 06): Ø Gabarits du spectre et Rapports de Protection , annexe 2 ch 3 Ø Enveloppe potentiel de brouillage: examen de la conformité avec l’entrée du Plan numérique, Annexe 4 Section 2 Ø Méthode de planification; Analyse de compatibilité et synthèse, Ø Déclaration n° 42; 53 Etats ont déclaré qu’ils pourraient utiliser leurs inscriptions du Plan numérique pour la radiodiffusion ou d’autres applications de Terre, dans les limites de l’enveloppe de ces inscriptions , avec des caractéristiques pouvant différer de celles qui figurent dans le Plan, conformément aux dispositions de l’Accord de GE-06 et du R. R. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 2

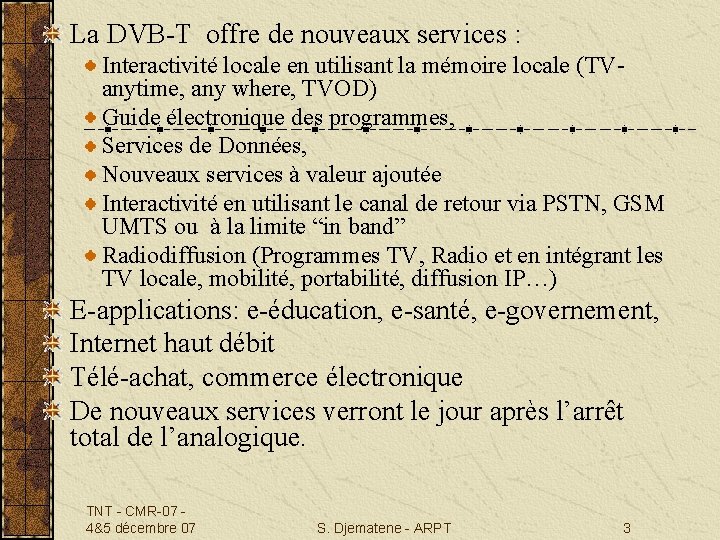

La DVB-T offre de nouveaux services : Interactivité locale en utilisant la mémoire locale (TVanytime, any where, TVOD) Guide électronique des programmes, Services de Données, Nouveaux services à valeur ajoutée Interactivité en utilisant le canal de retour via PSTN, GSM UMTS ou à la limite “in band” Radiodiffusion (Programmes TV, Radio et en intégrant les TV locale, mobilité, portabilité, diffusion IP…) E-applications: e-éducation, e-santé, e-governement, Internet haut débit Télé-achat, commerce électronique De nouveaux services verront le jour après l’arrêt total de l’analogique. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 3

Des produits multimédia & données, interactifs, permettant de transporter en hertzien, et simultanément, différent services offerts aux téléspectateurs et pouvant offrir des informations spécifiques aux individus. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 4

Résultats de la CMR-07 sur les IMT en bandes UHF AR-07 CMR-07 TNT - CMR-07 4&5 décembre 07 Article 5 du RR Résolutions Res. 951 Res. COM 6/7: Od. J CMR-11 Appendice 4 Recommandations S. Djematene - ARPT 5

AR-07 IMT- évoluées est le nom des generations futures, 4 G…. IMT-2000 est le nom des systèmes actuels, la 3 G IMT est l’appellation globale des IMT-2000 et IMT- évoluées. L’AR-07 a approuvé la 7 ième révision de la Rec. ITU-R M. 1457, addition des technologies OFDMA aux IMT-2000. Addition de la 6 ième interface radio terrestre IEEE 802. 16 e technologie (Wi. MAX) aux IMT-2000 (2500 -2690 MHz). A établi les principes pour développer des interfaces radio des IMT évolués. Ce processus débute après la CMR-07. Durant 2008 et 2009, l’UIT lancera un appel pour la réception de systèmes et des nouvelles technologies IMT évolués à des fins d’évaluation TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 6

Article 5 du RR MOD COM 4/394/1 (B 22/416/1) 410 -460 MHz Attribution aux services((((( Région 1 450 -455 Région 2 Région 3 FIXE MOBILE ADD 5. XXX 5. 209 5. 271 5. 286 A 5. 286 B 5. 286 C 5. 286 D 5. 286 E 455 -456 FIXE MOBILE ADD 5. XXX MOBILE PAR SATELLITE (Terre vers espace) 5. 286 A 5. 286 B 5. 286 C 5. 209 5. 271 5. 286 A 5. 286 B 5. 286 C 5. 286 E 456 -459 5. 209 5. 271 5. 286 A 5. 286 B 5. 286 C 5. 286 E 5. 209 FIXE MOBILE ADD 5. XXX 5. 271 5. 287 5. 288 459 -460 FIXE MOBILE ADD 5. XXX MOBILE PAR SATELLITE (Terre vers espace) 5. 286 A 5. 286 B 5. 286 C 5. 209 5. 271 5. 286 A 5. 286 B 5. 286 C 5. 286 E 5. 209 TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 7

460 -890 MHz Attribution aux services Région 1 Région 2 Région 3 460 -470 FIXE MOBILE ADD 5. XXX Météorologie par satellite (espace vers Terre) MOD 5. 287 5. 288 5. 289 5. 290 ADD 5. XXX La bande 450 -470 MHz est identifie pour être utilise par les administrations qui souhaitent mettre en œuvre les télécommunications mobiles internationales (IMT). Voir la résolution 224 (Rev. CMR-07). Cette identification n’exclut pas l’utilisation de cette bande par toute application des services auxquels elle est attribuée et n’établit pas de priorité dans le Règlement des radiocommunications TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 8

470 -790 RADIODIFFUSION 470 -512 RADIODIFFUSION Fixe Mobile 5. 292 MOD 5. 293 512 -608 RADIODIFFUSION 5. 297 608 -614 RADIOASTRONOMIE Mobile par satellite sauf mobile aéronautique par satellite (Terre vers espace) 614 -698 RADIODIFFUSION Fixe Mobile MOD 5. 293 5. 309 470 -585 FIXE MOBILE RADIODIFFUSION 5. 291 5. 298 585 -610 FIXE MOBILE RADIODIFFUSION RADIONAVIGATION 5. 149 5. 305 5. 306 5. 307 610 -890 FIXE MOBILE MOD 5. 317 A ADD 5. YYY RADIODIFFUSION 5. 149 5. 291 A 5. 294 5. 296 5. 300 5. 302 5. 304 5. 306 ADD 5. 311 A 5. 312 790 -862 FIXE MOBILE sauf mobile aéronautique ADD 5. XXX MOD 5. 317 A RADIODIFFUSION ADD 5. 316 A 698 -806 RADIODIFFUSION Fixe MOBILE MOD 5. 317 A ADD 5. UUU MOD 5. 293 5. 309 ADD 5. 311 A 806 -890 FIXE MOBILE MOD 5. 317 A RADIODIFFUSION 862 -890 FIXE MOBILE sauf mobile aéronautique MOD 5. 317 A TNT - CMR-07 RADIODIFFUSION 5. 322 4&5 décembre 07 S. Djematene - ARPT 9

TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 10

SUP 5. 311 COM 4/211/2 (B 3/224/2) ADD (R 9/425/3) 5. 311 A Pour la bande 620‑ 790 MHz, voir également la Résolution [COM 4/1] (CMR-07). MOD (R 9/425/4) 5. 316 Attribution additionnelle: les bandes 790 -830 MHz et 830 -862 MHz dans les pays suivants: Allemagne, Arabie saoudite, Bosnie-Herzégovine, Burkina Faso, Cameroun, Côte d'Ivoire, Croatie, Danemark, Egypte, Finlande, Grèce, Israël, Jamahiriya arabe libyenne, Jordanie, Kenya, L'ex‑République yougoslave de Macédoine, Liechtenstein, Mali, Monaco, Monténégro, Norvège, Pays‑Bas, Portugal, Royaume‑Uni, République arabe syrienne, Serbie, Suède et Suisse, et la bande 830 -862 MHz en Espagne, en France, au Gabon et à Malte, sont, de plus, attribuées au service mobile sauf mobile aéronautique à titre primaire. Toutefois, les stations du service mobile des pays mentionnés pour chaque bande indiquée dans le présent renvoi ne doivent pas causer de brouillage préjudiciable aux stations des services fonctionnant conformément au Tableau dans les pays autres que ceux mentionnés pour cette même bande ni demander à être protégées vis-à-vis de celles-ci. Cette attribution est en vigueur jusqu'au 16 juin 2015. (CMR-07) TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 11

ADD (R 9/425/5) 5. YYY Dans les pays suivants: Bangladesh, Chine, Corée (Rép. de), Inde, Japon, Nouvelle‑Zélande, Papouasie-Nouvelle-Guinée, Philippines et Singapour, la bande, ou des parties de la bande 698 -790 MHz, sont identifiées pour être utilisées par des administrations qui souhaitent mettre en œuvre les IMT. Cette identification n'exclut pas l'utilisation de cette bande par toute application des services auxquels elle est attribuée et n'établit pas de priorité dans le Règlement des radiocommunications. En Chine l’utilisation des IMT dans cette bande ne commencera pas avant 2015. ADD (R 9/425/6) 5. 316 A Attribution additionnelle: la bande 790‑ 862 MHz, dans les pays suivants: Angola, Bahreïn, Bénin, Botswana, Congo (Rép. du), Départements et collectivités d'outre-mer français de la Région 1, Gambie, Ghana, Guinée, Koweït, Lesotho, Malawi, Maroc, Mauritanie, Mozambique, Namibie, Niger, Oman, Ouganda, Pologne, Qatar, Rwanda, Sénégal, Soudan, Sudafricaine (Rép. ), Swaziland, Tanzanie, Tchad, Togo, Yémen, Zambie et Zimbabwe, la bande 790 -830 MHz en Espagne, en France, au Gabon et à Malte, la bande 830‑ 862 MHz en Lituanie et la bande 806‑ 862 MHz en Géorgie sont, de plus, attribuées au service mobile, sauf mobile aéronautique, à titre primaire sous réserve de l'accord des administrations concernées obtenu au titre du numéro 9. 21 ou au titre de l'Accord GE 06, selon le cas, y compris les administrations mentionnées au numéro 5. 312 s'il y a lieu. Toutefois, les stations du service mobile des pays mentionnés pour chaque bande indiquée dans le présent renvoi ne doivent pas causer de brouillage inacceptable aux stations des services fonctionnant conformément au Tableau dans les pays autres que ceux mentionnés pour cette même bande, ni demander à être protégées vis‑à‑vis de ces stations. . L'assignation de fréquence faite au service mobile au titre de la présente attribution en Lituanie et en Pologne ne doit pas être utilisée sans l'accord de la Fédération de Russie et du Bélarus. Cette attribution est en vigueur jusqu'au 16 juin 2015(CMR‑ 07 TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 12

MOD (R 9/425/7) Les parties de la bande 698 -960 MHz dans la Région 2 et de la bande 790 -960 MHz dans les Régions 1 et 3 qui sont attribuées au service mobile à titre primaire sont identifiées pour être utilisées par les administrations qui souhaitent mettre en œuvre les télécommunications mobiles internationales- (IMT). Voir la Résolution 224 (Rév. CMR‑ 07) et la Résolution [COM 4/13] (CMR‑ 07). Cette identification n'exclut pas l'utilisation de ces bandes par toute application des services auxquels elles sont attribuées et n'établit pas de priorité dans le Règlement des radiocommunications. (CMR-07) 5. 317 A ADD (R 9/425/8) Dans la Région 1, l'attribution au service mobile sauf mobile aéronautique à titre primaire dans la bande 790 -862 MHz entrera en vigueur le 17 juin 2015 et sera subordonnée à l'accord obtenu au titre du numéro 9. 21 vis-à-vis du service de radionavigation aéronautique dans les pays indiqués au numéro 5. 312. S'agissant des pays qui sont parties à l'Accord GE 06, l'utilisation des stations du service mobile est également subordonnée à l'application réussie des procédures prévues dans ledit Accord. Les Résolutions 224 (Rév. CMR-07) et [COM 4/13] (CMR-07) TNT - CMR-07 s'appliquent. (CMR-07) 5. XXX 4&5 décembre 07 S. Djematene - ARPT 13

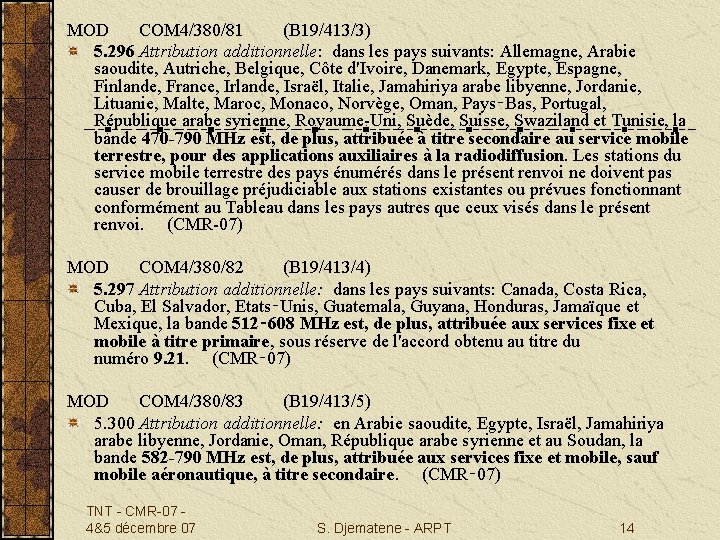

MOD COM 4/380/81 (B 19/413/3) 5. 296 Attribution additionnelle: dans les pays suivants: Allemagne, Arabie saoudite, Autriche, Belgique, Côte d'Ivoire, Danemark, Egypte, Espagne, Finlande, France, Irlande, Israël, Italie, Jamahiriya arabe libyenne, Jordanie, Lituanie, Malte, Maroc, Monaco, Norvège, Oman, Pays‑Bas, Portugal, République arabe syrienne, Royaume-Uni, Suède, Suisse, Swaziland et Tunisie, la bande 470 -790 MHz est, de plus, attribuée à titre secondaire au service mobile terrestre, pour des applications auxiliaires à la radiodiffusion. Les stations du service mobile terrestre des pays énumérés dans le présent renvoi ne doivent pas causer de brouillage préjudiciable aux stations existantes ou prévues fonctionnant conformément au Tableau dans les pays autres que ceux visés dans le présent renvoi. (CMR-07) MOD COM 4/380/82 (B 19/413/4) 5. 297 Attribution additionnelle: dans les pays suivants: Canada, Costa Rica, Cuba, El Salvador, Etats‑Unis, Guatemala, Guyana, Honduras, Jamaïque et Mexique, la bande 512‑ 608 MHz est, de plus, attribuée aux services fixe et mobile à titre primaire, sous réserve de l'accord obtenu au titre du numéro 9. 21. (CMR‑ 07) MOD COM 4/380/83 (B 19/413/5) 5. 300 Attribution additionnelle: en Arabie saoudite, Egypte, Israël, Jamahiriya arabe libyenne, Jordanie, Oman, République arabe syrienne et au Soudan, la bande 582 -790 MHz est, de plus, attribuée aux services fixe et mobile, sauf mobile aéronautique, à titre secondaire. (CMR‑ 07) TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 14

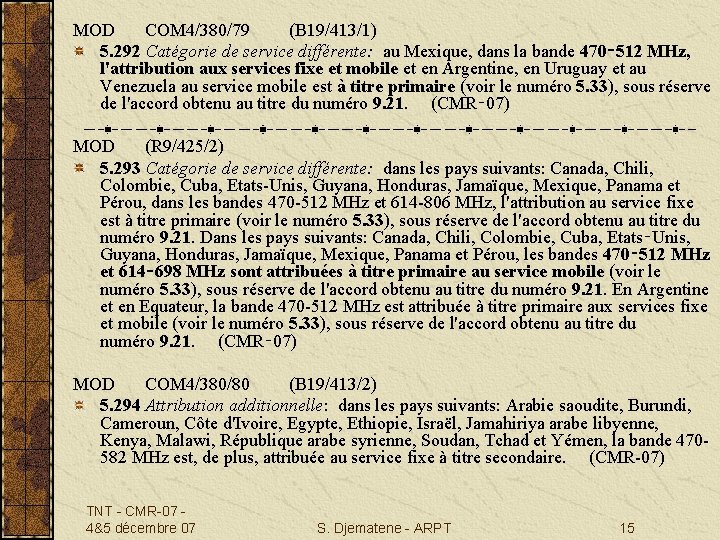

MOD COM 4/380/79 (B 19/413/1) 5. 292 Catégorie de service différente: au Mexique, dans la bande 470‑ 512 MHz, l'attribution aux services fixe et mobile et en Argentine, en Uruguay et au Venezuela au service mobile est à titre primaire (voir le numéro 5. 33), sous réserve de l'accord obtenu au titre du numéro 9. 21. (CMR‑ 07) MOD (R 9/425/2) 5. 293 Catégorie de service différente: dans les pays suivants: Canada, Chili, Colombie, Cuba, Etats-Unis, Guyana, Honduras, Jamaïque, Mexique, Panama et Pérou, dans les bandes 470 -512 MHz et 614 -806 MHz, l'attribution au service fixe est à titre primaire (voir le numéro 5. 33), sous réserve de l'accord obtenu au titre du numéro 9. 21. Dans les pays suivants: Canada, Chili, Colombie, Cuba, Etats‑Unis, Guyana, Honduras, Jamaïque, Mexique, Panama et Pérou, les bandes 470‑ 512 MHz et 614‑ 698 MHz sont attribuées à titre primaire au service mobile (voir le numéro 5. 33), sous réserve de l'accord obtenu au titre du numéro 9. 21. En Argentine et en Equateur, la bande 470 -512 MHz est attribuée à titre primaire aux services fixe et mobile (voir le numéro 5. 33), sous réserve de l'accord obtenu au titre du numéro 9. 21. (CMR‑ 07) MOD COM 4/380/80 (B 19/413/2) 5. 294 Attribution additionnelle: dans les pays suivants: Arabie saoudite, Burundi, Cameroun, Côte d'Ivoire, Egypte, Ethiopie, Israël, Jamahiriya arabe libyenne, Kenya, Malawi, République arabe syrienne, Soudan, Tchad et Yémen, la bande 470582 MHz est, de plus, attribuée au service fixe à titre secondaire. (CMR-07) TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 15

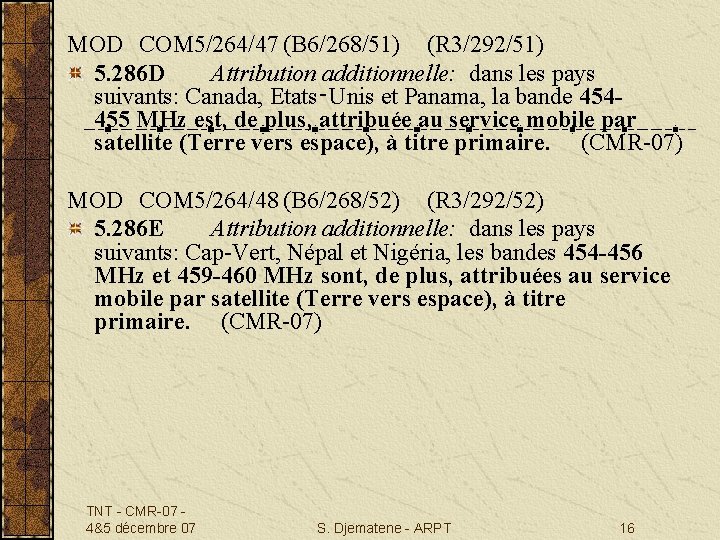

MOD COM 5/264/47 (B 6/268/51) (R 3/292/51) 5. 286 D Attribution additionnelle: dans les pays suivants: Canada, Etats‑Unis et Panama, la bande 454455 MHz est, de plus, attribuée au service mobile par satellite (Terre vers espace), à titre primaire. (CMR-07) MOD COM 5/264/48 (B 6/268/52) (R 3/292/52) 5. 286 E Attribution additionnelle: dans les pays suivants: Cap-Vert, Népal et Nigéria, les bandes 454 -456 MHz et 459 -460 MHz sont, de plus, attribuées au service mobile par satellite (Terre vers espace), à titre primaire. (CMR-07) TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 16

Résolutions Res. 212 Rev. CMR-07 Mise en œuvre des IMT dans les bandes 1885 -2025 MHz & 2110 -2200 MHz selon les Rec. UIT-R & UIT-T Res. 221 Rev. CMR-07 relative aux Stations HAPS assurant des services IMT dans les bandes 18851980 MHz, 2010 -2025 MHz & 2110 -2170 MHz. La station HAPS fonctionnant comme station de base IMT doit être limitée à la bande 2110 -2170 MHz & à -117 d. B(W/m 2. . MHz) en dehors des frontières (cas 5. 388 A -127 d. B par rapport aux pays listés au 5. 388 B); et peuvent avoir à échanger des donnes HAPS plus détailés que celles de l’Appendice 4 actuel (Annexes 1 & 1 B). TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 17

Res. 223 Rev. CMR-07 Bandes de fréquences additionnelles à celles identifiées au 5. 384 A (1710 -1885 MHz & 2500 -2690 MHz) identifiées pour les IMT, en tenant compte de la Rec. UIT-R M 1308 (évolutions des télécoms existants vers les IMT 2000 et la Rec. M 1645 évolution des IMT et leur développement futur) 1885 -2025 MHz & 2110 -2200 MHz identifiées au 5. 388, pour une harmonisation mondiale notamment pour la composante de Terre (au dessus de 1 GHz) Res. 224 Rev. CMR-07 Bandes de fréquences pour la composante de Terre au dessous de 1 GHz identifiées au 5. XXX (450 -470 MHz) et celles identifiées au 5. 317 A (790 -960 MHz en Région 1 & 3 et 698960 MHz en Région 2) de tenir compte des études de partage de l’UITR. La mise en œuvre des IMT dans les bandes identifiées 5. 317 A doit être subordonnée à l’application des procédures de l’Accord de GE-06 pour les Etats faisant partie de l’Accord. . TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 18

Res. 225 Rev. CMR-07 utilisation de fréquences additionnelles: 1518 -1544 MHz, 1545 -1559 MHz, 16101645, 5 MHz, 1646, 5 -1660, 5 MHz, 1668 -1675 MHz et 2483, 52500 MHz du MSS pour la composante satellite des IMT en plus de celles attribuées par la CMR 97, i. e: 1980 -2010 MHz & 2170 -2200 MHz (5. 388&Res. 212) En outre, les bandes 2500 -2520 MHz et 2670 -2690 MHz (désignées dans 5. 384 A pour IMT) peuvent être utilisées pour la composante satellite des IMT et à plus long terme utilisées pour la composante de Terre. Res. 228 SUP n’est plus à jour, remplacée par Rec. COM 4/C demandant à l’UIT-R de procéder à des études globales en ce qui concerne le futur des IMT. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 19

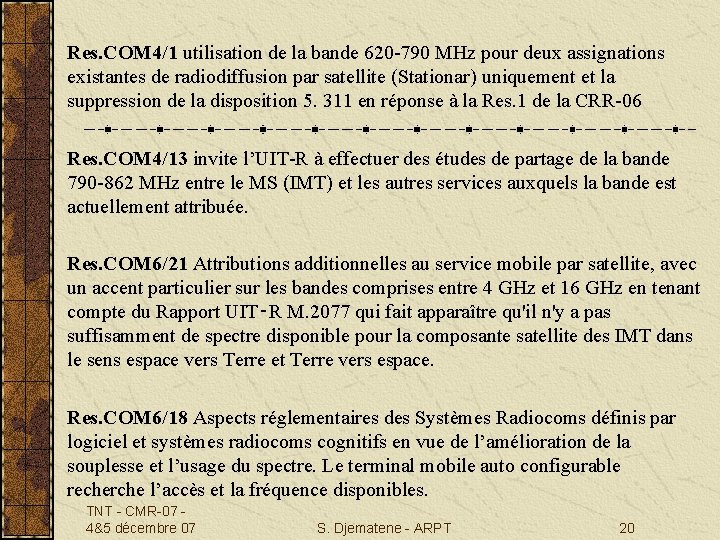

Res. COM 4/1 utilisation de la bande 620 -790 MHz pour deux assignations existantes de radiodiffusion par satellite (Stationar) uniquement et la suppression de la disposition 5. 311 en réponse à la Res. 1 de la CRR-06 Res. COM 4/13 invite l’UIT-R à effectuer des études de partage de la bande 790 -862 MHz entre le MS (IMT) et les autres services auxquels la bande est actuellement attribuée. Res. COM 6/21 Attributions additionnelles au service mobile par satellite, avec un accent particulier sur les bandes comprises entre 4 GHz et 16 GHz en tenant compte du Rapport UIT‑R M. 2077 qui fait apparaître qu'il n'y a pas suffisamment de spectre disponible pour la composante satellite des IMT dans le sens espace vers Terre et Terre vers espace. Res. COM 6/18 Aspects réglementaires des Systèmes Radiocoms définis par logiciel et systèmes radiocoms cognitifs en vue de l’amélioration de la souplesse et l’usage du spectre. Le terminal mobile auto configurable recherche l’accès et la fréquence disponibles. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 20

Résolution 951: un grand chantier Amélioration du cadre international réglementaire de l’emploi des fréquences afin de répondre aux changements de l’environnement des radiocommunications dûs à la convergence des technologies indifféremment des services ou des attributions actuelles. Les définitions actuelles des services ne répondent pas dans beaucoup de cas à ces nouveaux systèmes de radiocommunication. L’UIT-R doit poursuivre ses études en vue d’élaborer des concepts et des procédures propres à améliorer le RR. 4 options ont été identifiées à ce jour par l’UIT-R a/Statu quo b/Revoir les définitions des services, modifier ou ajouter des définitions ou grouper les définitions existantes c/une nouvelle disposition dans le RR permettant la substitution entre des assignations de services bien précis d/Ajouter des services composites dans le Tableau d’attribution des bandes de fréquences de l’Article 5 du RR TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 21

Recommandations Rec. COM 4/B composantes satellites des IMT études de partages des systèmes intégrés dans les bandes de fréquences: 1525 -1544 MHz, 1545 -1559 MHz, 1610 - 1626, 5 MHz, 1626, 5 - 1645, 5 MHz, 1646, 5 -160, 5 MHz et 2483, 5 -2500 MHz Rec. COM 4/C études par l’UIT-R des questions techniques, d’exploitation et de spectre pour répondre aux objectifs des systèmes IMT futurs. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 22

Ordre du Jour de la CMR-11 1 sur la base des propositions des administrations, compte tenu des résultats de la CMR-07, 1. 2 prendre les mesures appropriées compte tenu des études UIT-R conformément à la Res. 951 Rev. CMR-07. 1. 17 examiner les études de partage entre le Service Mobile et d’autres Services dans la bande 790 -862 MHz conformément à la Res. COM 4/13 CMR-07 et prendre les mesures appropriées. 1. 25 envisager des attributions additionnelles au MSS conformément à la Rés. COM 6/21 (entre 4&16 GHz) -_-_-_-_-_-_-_-__-_-_-_L’Appendice 4 a été modifié et complété par les informations propres au Plan numérique de GE-06 TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 23

la TNT et la problématique du dividende numérique TV classique, Interactivité, Mobilité, de nouveaux services, de nouvelles applications en tout. Co. FBM: acronyme franco-anglais que je compte proposer comme nouvelle définition de service composite dans le cadre de la Res. 951 pour Convergence Fixe Broadcast Mobile qui rythme bien avec COFDM. Nouvelle architecture des réseaux d’émission DVB-T. Si les réseaux de base sont basés sur le modèle High Power High Tower afin de tirer avantage de l’infrastructure existante, les réseaux qui seront implémentés en 2 ième phase, devraient se rapprocher de la topologie des réseaux cellulaires. A moyen terme, une symbiose des deux réseaux rendra ces supports transparents pour l’utilisateur des Services de radiodiffusion, de données, R-LAN/Wi. MAX, etc TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 24

L’Accord de GE-06 contient entre autres un Plan numérique dont les inscriptions ayant un minimum d’interférence, concourent à la création d’un certain nombre de couches de couverture DVB-T. Afin d ’optimiser le Plan et d’harmoniser au niveau national le nombre de couches de couvertures DVB-T, la solution de réseaux type cellulaire parait la plus adaptée. Une inscription (allotissement ou assignation) du Plan numérique peut être modifiée plus facilement si l’objectif est la transformation en un réseau type cellulaire. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 25

Dégradation brutale de la Qualité de Réception (Qo. R) du Numérique Signal Analogique Qo. R distance entre Tx et Rx TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 26

Q 16/6 UIT-R: DVB_RCT : system parameters in Rec ITU‑R BT. 1667 The main parameters of the DVB-RCT system, , • Forward broadcasting path frequency VHF: 170 MHz to 230 MHz (174 -230 MHz) UHF: 470 MHz to 860 MHz (470 -862 MHz) • Return transmission power: 20 d. Bm (typ. ) to 30 d. Bm (max. ) • Return antenna gain: 13 d. Bi (directional) User antenna gain: 3 d. Bi (omnidirectional) • Base station operational C/N – Rural fixed, 1 k. Hz spacing, 4 QAM 1/2: 5 d. B Urban/portable 4 k. Hz spacing, 64 QAM 3/4: 22 d. B. The return path transmission power spectrum mask is shown in Fig. 1. TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 27

Fig 1: Return path RCT spectrum mask TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 28

Le TSB a mis en place un Focus group sur la TVIP (FG-IPTV) en avril 2006 afin de considérer tous les aspects de normalisation et notamment end to end multicast protocols, architecture et réseaux etc TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 29

La révolution numérique aujourd'hui, c'est le réseau haut débit de l’Internet et des données (nouveaux services tels que le triple et le quadruple play). Pour se faire, une concurrence tout azimut (supports et technologies) est nécessaire (Wireless/ADSL/FTTH, dégroupage). C’est le passage obligé pour la société de l’information; ou encore mieux, la société du savoir Le cadre réglementaire doit être clair, non discriminatoire et respecté par tous. Il devrait s’adapter afin de répondre aux nouveaux besoins TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 30

Les acteurs & utilisateurs de la TNT Ø A titre d’exemple, les utilisateurs/acteurs concernés par la TNT en Algérie: - téléspectateurs, réseaux privés, VPN, individus - Editeurs de programmes (ENTV, ENRS, autres) - Fournisseurs de Services à valeur ajoutée (data) - Télédiffusion TDA (diffusion &gestion de multiplexes) - Ministère de la Communication (politique des Contenus, du récepteur STB), - MPTIC (régulation politique, Haut débit, SI, Ousratic) , - ARPT (régulation économique de Containers (contenants) & supports, Article 1 de la Loi 2000 -03 du 5 août 2000; « la présente Loi s’applique aux activités postales et de télécommunications et ce, y compris la télédiffusion et la radiodiffusion pour ce qui concerne la transmission, l’émission et la réception à l’exclusion du contenu qui obéit à un cadre législatif et réglementaire approprié » ). TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 31

Convergence des Technologies & Services PRODUITS Situation antérieure Choix ACCES DEVICE SERVICE User Processus automatique VOIX TV INTERNET LAP TOP PDA DATA Autres DEVICE intégrant plusieurs éléments Situation future: Any time, Anywhere, Any type TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 32

Questions Qui, qui, facturer Comment quoi Qui consommera Quoi en 2015 (i. e arrêt de la TV analogique 17 Juin 2015) TNT - CMR-07 4&5 décembre 07 S. Djematene - ARPT 33
