Evolución de la interconexión de los Data Centers jt 2018 Red. IRIS - Salamanca wifredo. aragon@upm. es V I C E R R E C T O R A D O D E S E R V I C I O S T E C N O L Ó G I C O S 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Resumen UPM • 5 Campus – 42 Centros • 18 Centros Docentes • 23 Centros de Investigación • Rectorado • Gran dispersión geográfica • 2 Data Centers • Rectorado • Campus Montegancedo • 30 kms de separación 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Red de Fibra Óptica 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Ubicación Data Centers 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Interconexión de Data Centers Data Center A Data Center B • Extender nivel 2 entre DCs (VLANs) • Movilidad de máquinas virtuales en caliente • Control tráfico BUM y tromboning – STP: una región MSTP por DC 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
UPM: Esquema general de DCs Data Center Montegancedo Data Center Rectorado Red de Campus 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • En el año 2006 se decide montar el DC Montegancedo • Punto de partida • Red de Campus en estrella: nivel 2 • Red SAN de almacenamiento Centro 1 • 2 años de proyecto Data Center Rectorado Red SAN Centro 2 Centro N 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • Objetivo: • Extender VLANs DC CWDM • Extender SAN • Red de Campus en anillo: N 3 (OSPF) Data Center Rectorado Data Center Montegancedo Red de Campus 1 G/OSPF ƛ-1 G Red SAN Mux CWDM ƛ-FC Mux CWDM Red SAN 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • Año 2011: proyecto mejora DCI • Objetivo: • DCI 10 G: migración a DWDM • MPLS: migración routers Red Campus • 2 años de proyecto Red de Campus 1 G/OSPF/MPLS DC Rectorado 20 G DC MTG 20 G ƛ-10 G Red SAN Mux DWDM ƛ-FC Mux DWDM Red SAN 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • DCI: L 2 VPN Eo. MPLS (pseudowire) • Punto a punto (EVC E-Line, http: //metroethernetforum. org) • No soporta multihomming • Mala gestión tráficos BUM y tromboning • Servicios L 2/L 3 sobre diferentes interfaces de acceso • Requisitos • PE: soporte Eo. MPLS, BGP, OSPF, LDP • P: OSPF, MPLS, LDP • CE: IEEE 802. 1 Q DC DC Rectorado CE PE P P P PE CE Montegancedo 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • Año 2017: proyecto mejora DCI • Objetivo: redundancia PE -> VPLS multihomming • 3 meses de proyecto Data Center Montegancedo Data Center Rectorado Red de Campus 10 G/OSPF/MPLS 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • DCI: VPLS multihomming • EVC multipunto (E-LAN MEF) • Mala gestión tráficos BUM y tromboning • Servicios L 2/L 3 sobre diferentes interfaces de acceso • Requisitos • PE: soporte VPLS, BGP, OSPF, MPLS, LDP • P: OSPF, MPLS, LDP • CE: IEEE 802. 1 Q DC Rectorado PE CE PE P P CE P P DC Montegancedo PE 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • Año 2018: proyecto mejora DCI • Objetivos • control tráficos BUM/tromboning • optimización interfaces 10 G • 3 meses de proyecto EVPN Data Center Montegancedo Data Center Rectorado Red de Campus 10 G/OSPF/MPLS 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID

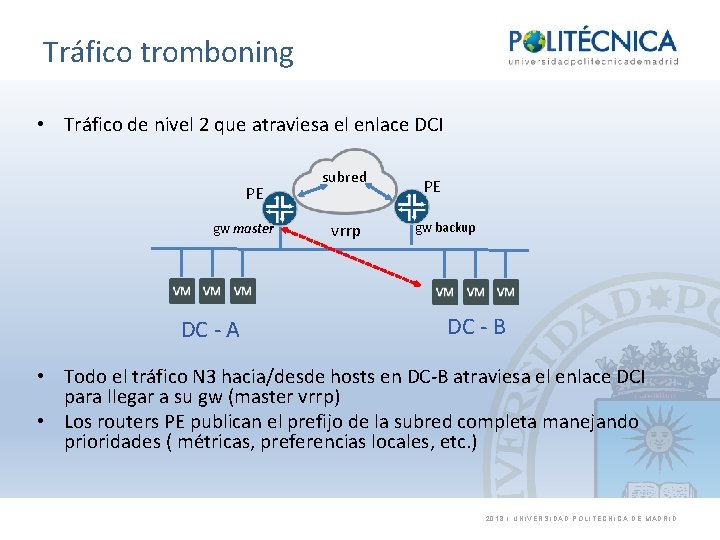

Tráfico tromboning • Tráfico de nivel 2 que atraviesa el enlace DCI PE gw master DC - A subred vrrp PE gw backup DC - B • Todo el tráfico N 3 hacia/desde hosts en DC-B atraviesa el enlace DCI para llegar a su gw (master vrrp) • Los routers PE publican el prefijo de la subred completa manejando prioridades ( métricas, preferencias locales, etc. ) 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • DCI: EVPN multihomming • EVC multipunto (E-LAN MEF) • Gestión eficiente tráficos BUM y tromboning • Servicios L 2/L 3 sobre el mismo interfaz de acceso • Requisitos • PE: soporte EVPN, BGP, OSPF, MPLS, LDP • P: OSPF, MPLS, LDP • CE: IEEE 802. 1 Q DC Rectorado PE CE PE P P CE P P DC Montegancedo PE 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
EVPN: control tromboning • El proceso de aprendizaje de MAC/IP entre PEs se realiza en el plano de control y no en el plano de datos PE gw DC - A /32 PE gw DC - B • Cada PE publica un prefijo /32 por cada host activo en su DC correspondiente 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Evolución • Resto año 2018: pruebas con GNS 3 • Vx. LAN (proyecto Iaa. S) • SDN 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
Preguntas ¡¡ Muchas gracias !! 2018 7 I UNIVERSIDAD POLITÉCNICA DE MADRID
