EVOLUCIÓN DE LA ARQUITECTURA DE UNA RED DIGITAL TELEMÉTRICA INTEGRADA EN UN CENTRO DE MONITOREO VOLCÁNICO Por Ing. Nicolás Oliveras Mercado Popayán Colombia Marzo 2013

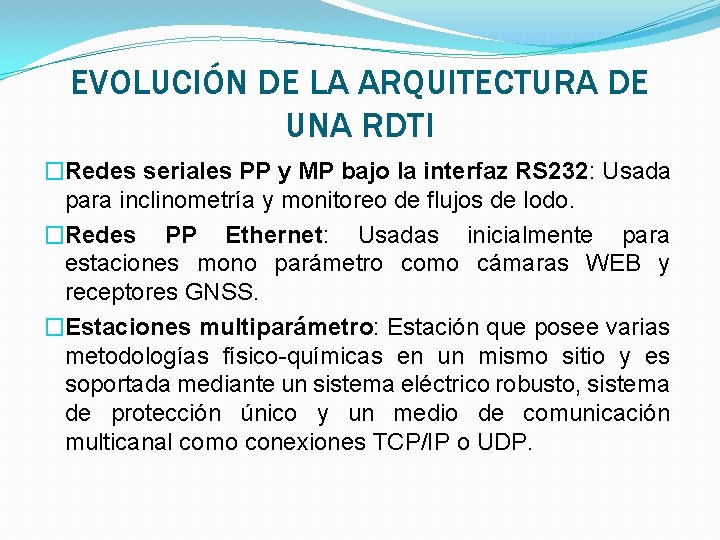

EVOLUCIÓN DE LA ARQUITECTURA DE UNA RDTI �Redes seriales PP y MP bajo la interfaz RS 232: Usada para inclinometría y monitoreo de flujos de lodo. �Redes PP Ethernet: Usadas inicialmente para estaciones mono parámetro como cámaras WEB y receptores GNSS. �Estaciones multiparámetro: Estación que posee varias metodologías físico-químicas en un mismo sitio y es soportada mediante un sistema eléctrico robusto, sistema de protección único y un medio de comunicación multicanal como conexiones TCP/IP o UDP.

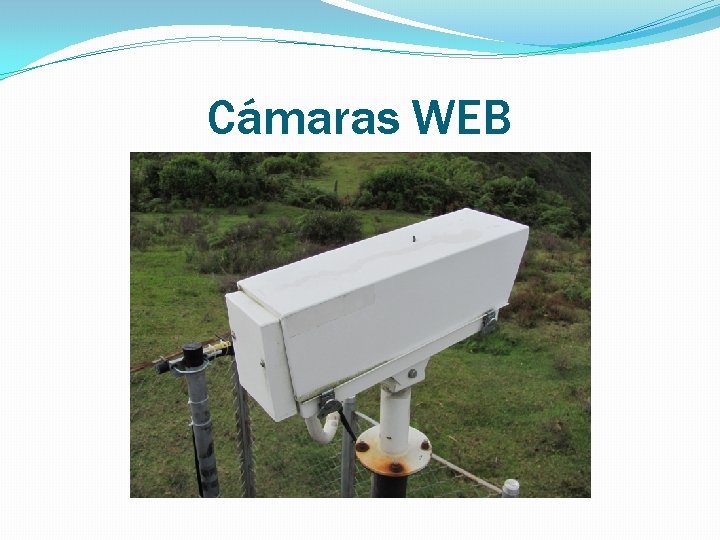

Cámaras WEB

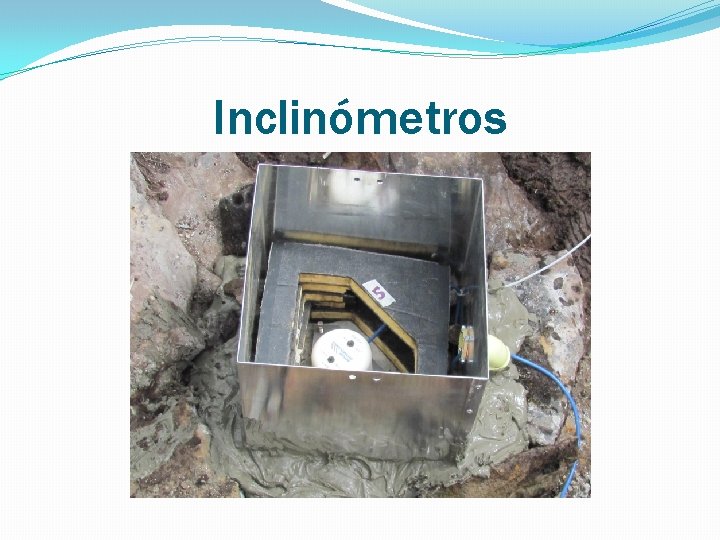

Inclinómetros

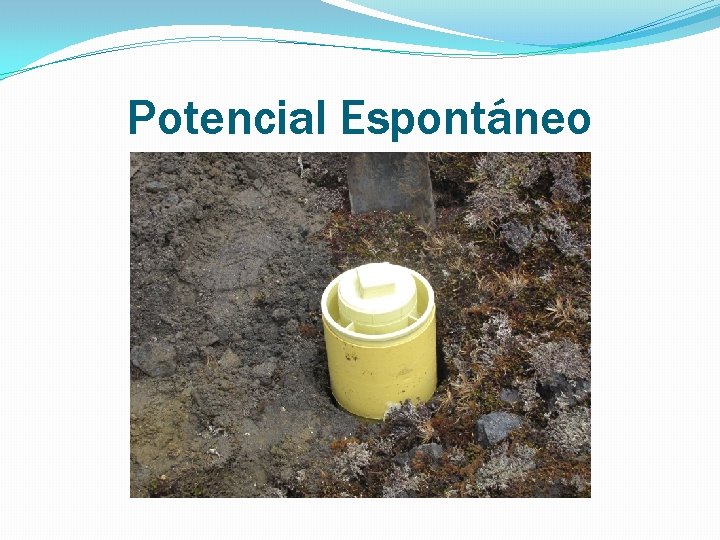

Potencial Espontáneo

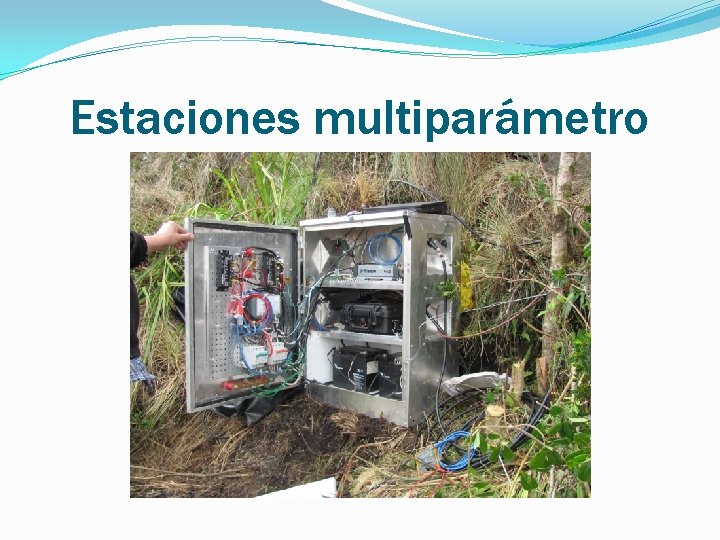

Estaciones multiparámetro

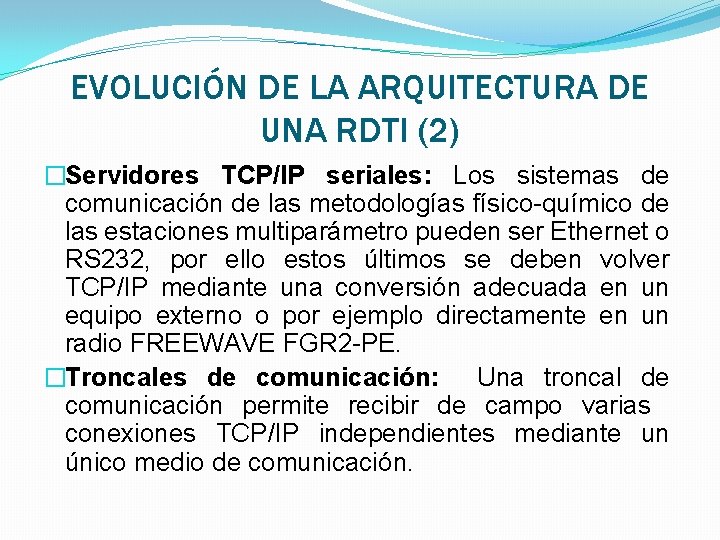

EVOLUCIÓN DE LA ARQUITECTURA DE UNA RDTI (2) �Servidores TCP/IP seriales: Los sistemas de comunicación de las metodologías físico-químico de las estaciones multiparámetro pueden ser Ethernet o RS 232, por ello estos últimos se deben volver TCP/IP mediante una conversión adecuada en un equipo externo o por ejemplo directamente en un radio FREEWAVE FGR 2 -PE. �Troncales de comunicación: Una troncal de comunicación permite recibir de campo varias conexiones TCP/IP independientes mediante un único medio de comunicación.

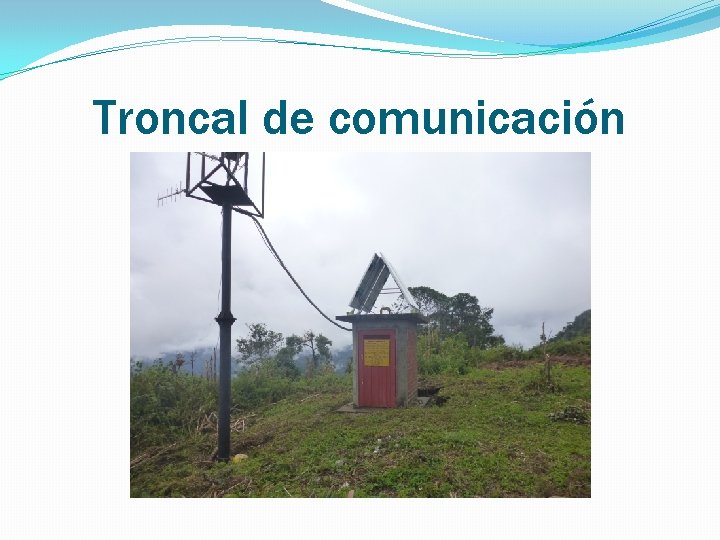

Troncal de comunicación

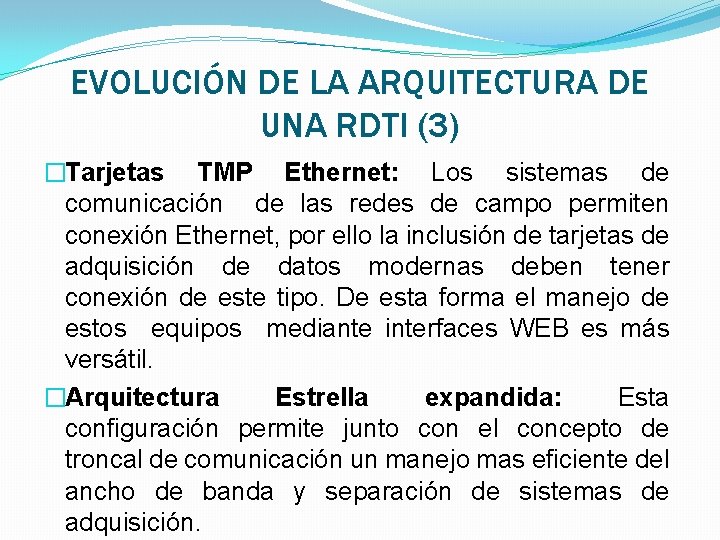

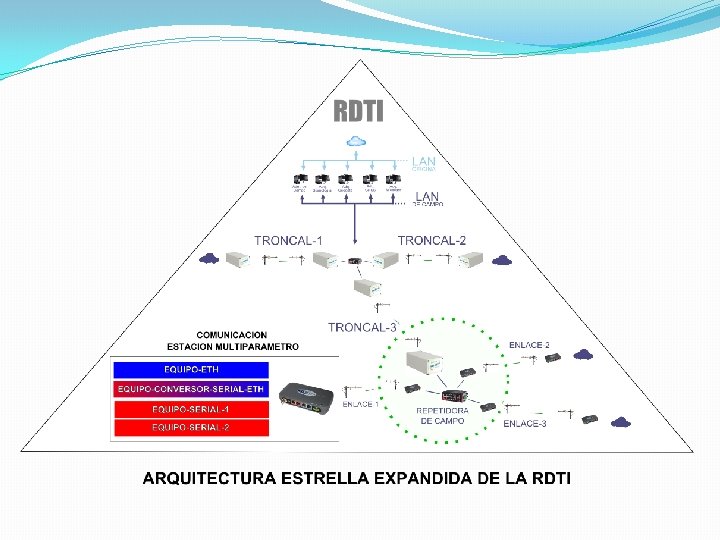

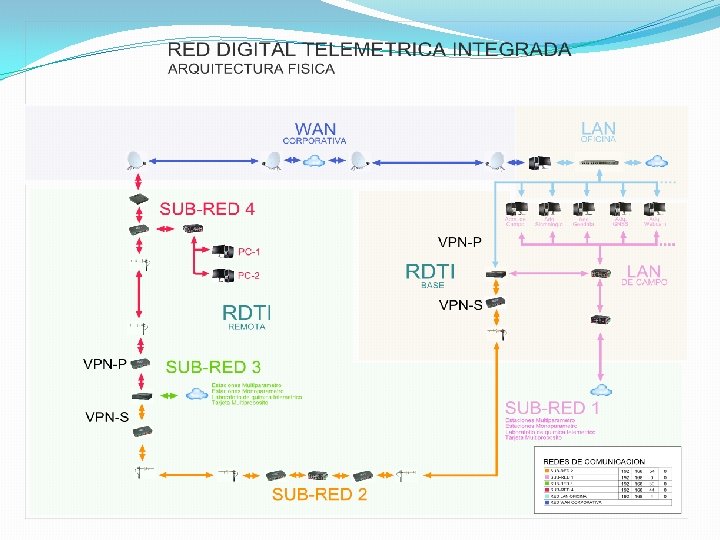

EVOLUCIÓN DE LA ARQUITECTURA DE UNA RDTI (3) �Tarjetas TMP Ethernet: Los sistemas de comunicación de las redes de campo permiten conexión Ethernet, por ello la inclusión de tarjetas de adquisición de datos modernas deben tener conexión de este tipo. De esta forma el manejo de estos equipos mediante interfaces WEB es más versátil. �Arquitectura Estrella expandida: Esta configuración permite junto con el concepto de troncal de comunicación un manejo mas eficiente del ancho de banda y separación de sistemas de adquisición.

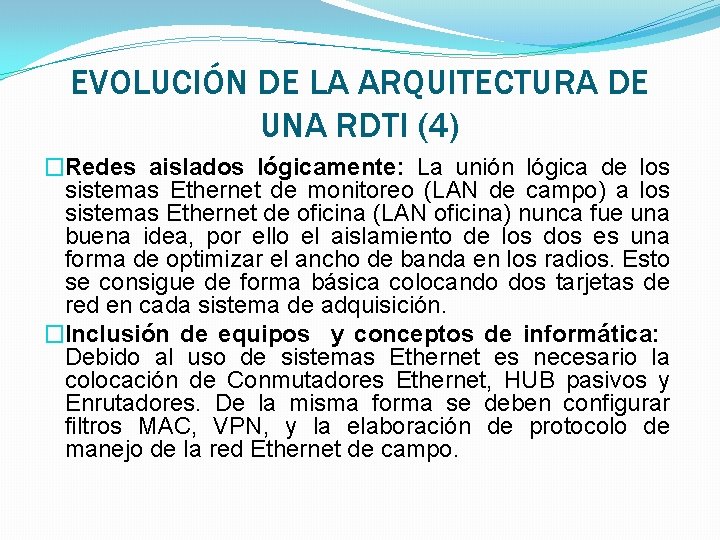

EVOLUCIÓN DE LA ARQUITECTURA DE UNA RDTI (4) �Redes aislados lógicamente: La unión lógica de los sistemas Ethernet de monitoreo (LAN de campo) a los sistemas Ethernet de oficina (LAN oficina) nunca fue una buena idea, por ello el aislamiento de los dos es una forma de optimizar el ancho de banda en los radios. Esto se consigue de forma básica colocando dos tarjetas de red en cada sistema de adquisición. �Inclusión de equipos y conceptos de informática: Debido al uso de sistemas Ethernet es necesario la colocación de Conmutadores Ethernet, HUB pasivos y Enrutadores. De la misma forma se deben configurar filtros MAC, VPN, y la elaboración de protocolo de manejo de la red Ethernet de campo.

Gracias Ing. Nicolás Oliveras Mercado noliveras@schulerweage. co m

EQUIPOS GURALP EN EL OBSERVATORIO VULCANOLÓGICO Y SISMOLOGICO DE POPAYAN Por Ing. Nicolás Oliveras Mercado Popayán Colombia Marzo 2013

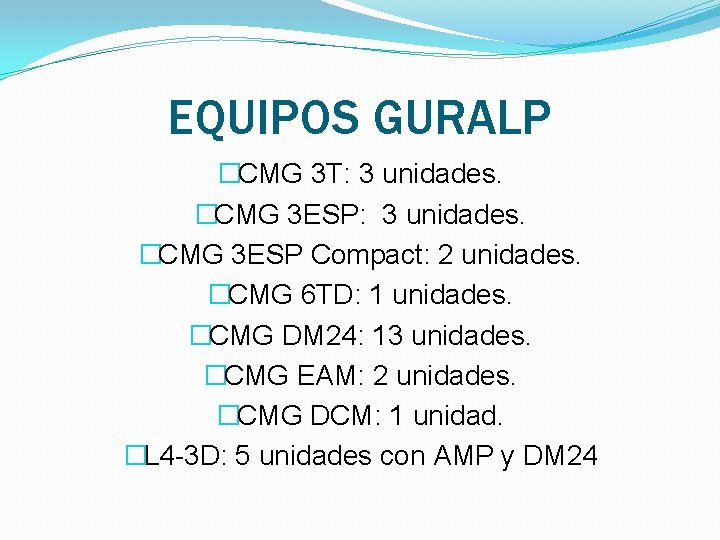

EQUIPOS GURALP �CMG 3 T: 3 unidades. �CMG 3 ESP Compact: 2 unidades. �CMG 6 TD: 1 unidades. �CMG DM 24: 13 unidades. �CMG EAM: 2 unidades. �CMG DCM: 1 unidad. �L 4 -3 D: 5 unidades con AMP y DM 24

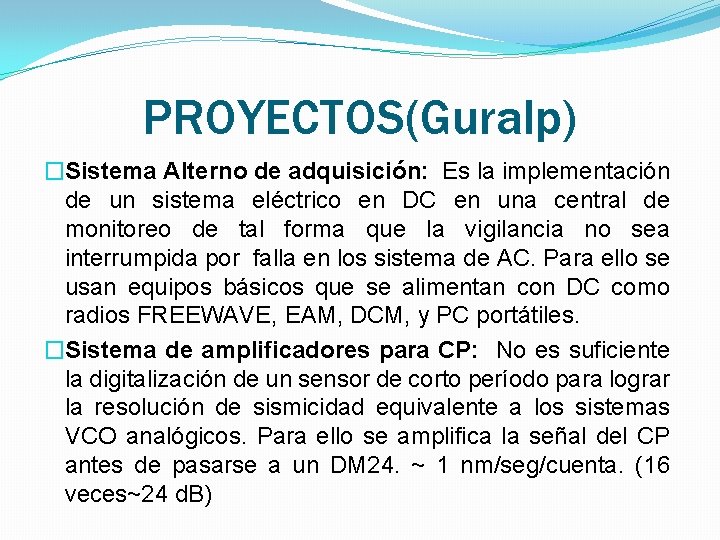

PROYECTOS(Guralp) �Sistema Alterno de adquisición: Es la implementación de un sistema eléctrico en DC en una central de monitoreo de tal forma que la vigilancia no sea interrumpida por falla en los sistema de AC. Para ello se usan equipos básicos que se alimentan con DC como radios FREEWAVE, EAM, DCM, y PC portátiles. �Sistema de amplificadores para CP: No es suficiente la digitalización de un sensor de corto período para lograr la resolución de sismicidad equivalente a los sistemas VCO analógicos. Para ello se amplifica la señal del CP antes de pasarse a un DM 24. ~ 1 nm/seg/cuenta. (16 veces~24 d. B)

EA M

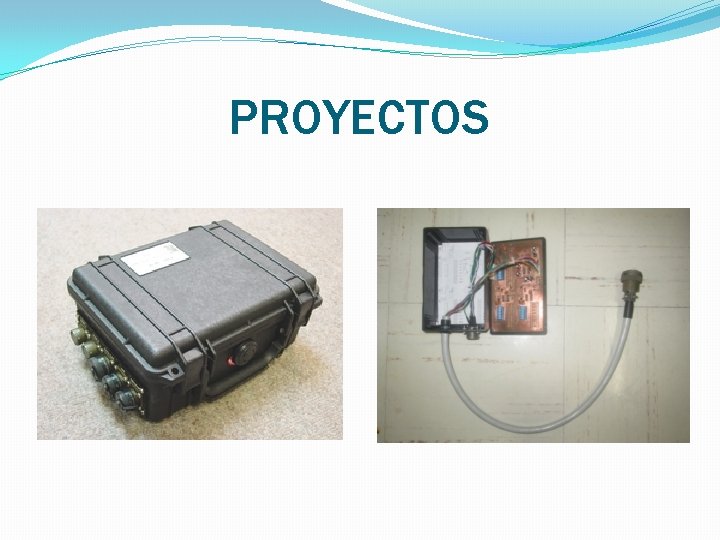

PROYECTOS

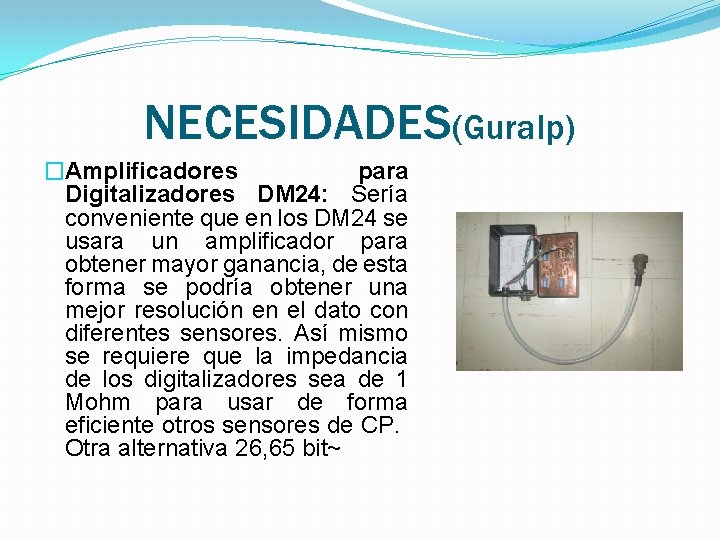

NECESIDADES(Guralp) �Amplificadores para Digitalizadores DM 24: Sería conveniente que en los DM 24 se usara un amplificador para obtener mayor ganancia, de esta forma se podría obtener una mejor resolución en el dato con diferentes sensores. Así mismo se requiere que la impedancia de los digitalizadores sea de 1 Mohm para usar de forma eficiente otros sensores de CP. Otra alternativa 26, 65 bit~

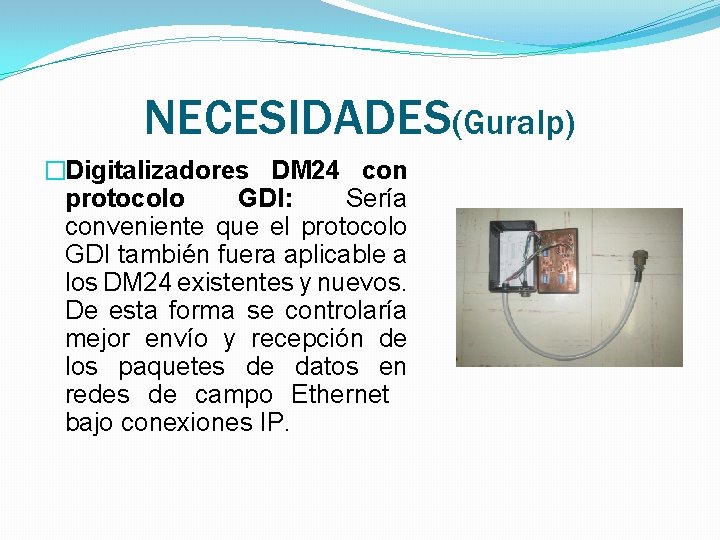

NECESIDADES(Guralp) �Digitalizadores DM 24 con protocolo GDI: Sería conveniente que el protocolo GDI también fuera aplicable a los DM 24 existentes y nuevos. De esta forma se controlaría mejor envío y recepción de los paquetes de datos en redes de campo Ethernet bajo conexiones IP.
