Evaluierung von Visualisierungstechniken Daniel Schmidt Andreas Luft by

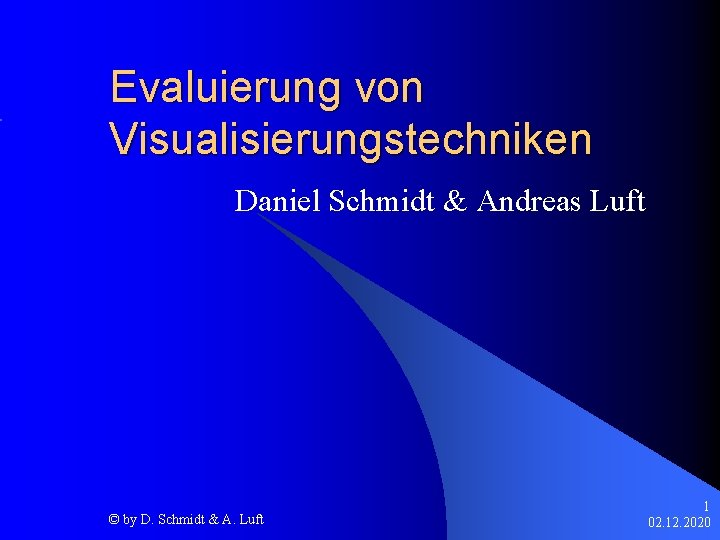

Evaluierung von Visualisierungstechniken Daniel Schmidt & Andreas Luft © by D. Schmidt & A. Luft 1 02. 12. 2020

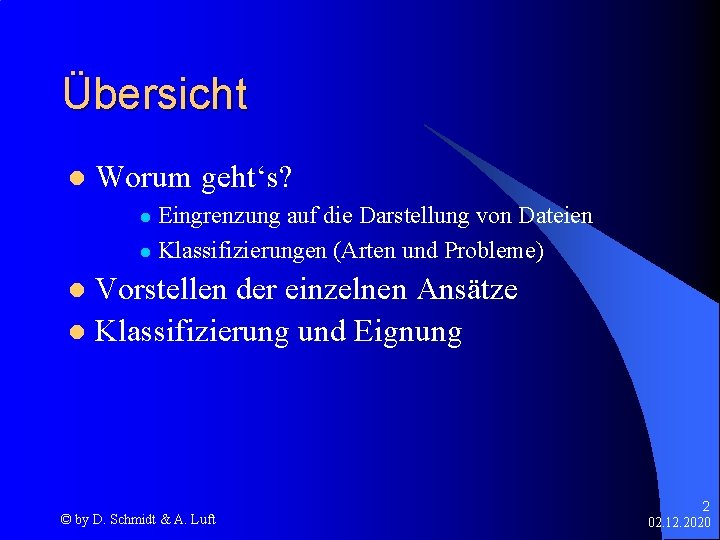

Übersicht l Worum geht‘s? Eingrenzung auf die Darstellung von Dateien l Klassifizierungen (Arten und Probleme) l Vorstellen der einzelnen Ansätze l Klassifizierung und Eignung l © by D. Schmidt & A. Luft 2 02. 12. 2020
Leitfrage Was eigentlich zeige ich von meinen Dateien? © by D. Schmidt & A. Luft 3 02. 12. 2020
Hyperbolic Browser l Herkunft l l l Problemstellung l l Xerox PARC, Lamping 1995 Stanford Univ. , Munzner 1997 Überwindung der Platzprobleme bei sehr grossen Hierarchien mittels hyperbolischer Geometrie Funktionsweise l l l Auslegen des Grafen in hyperbolischer Geometrie und Projektion auf die Einheitsscheibe oder –kugel Neufokussierung durch Anklicken oder Ziehen Fokus & Kontext durch semantisches oder vollständiges Ausblenden der Knoten am Rand © by D. Schmidt & A. Luft 4 02. 12. 2020
Hyperbolic Browser l Beurteilung l l l Wenig Interaktion möglich und nötig Intuitives navigieren Sehr schnell Kommerzielles Produkt erhältlich Demo © by D. Schmidt & A. Luft 5 02. 12. 2020

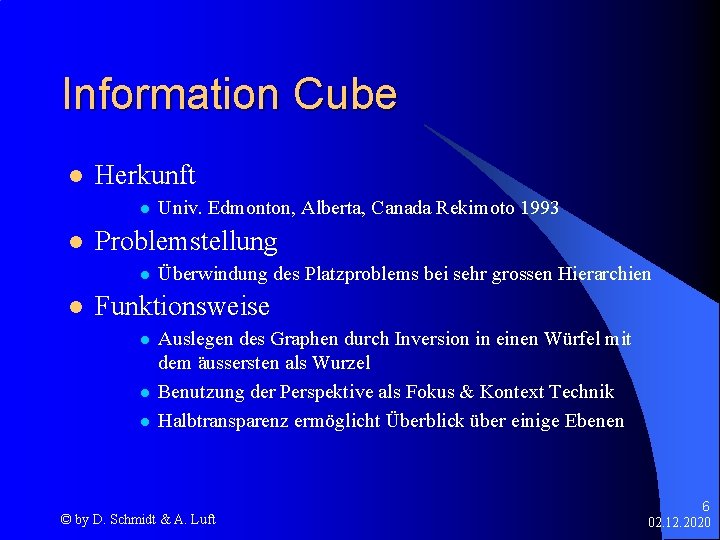

Information Cube l Herkunft l l Problemstellung l l Univ. Edmonton, Alberta, Canada Rekimoto 1993 Überwindung des Platzproblems bei sehr grossen Hierarchien Funktionsweise l l l Auslegen des Graphen durch Inversion in einen Würfel mit dem äussersten als Wurzel Benutzung der Perspektive als Fokus & Kontext Technik Halbtransparenz ermöglicht Überblick über einige Ebenen © by D. Schmidt & A. Luft 6 02. 12. 2020
Information Cube (2) l Beurteilung l l l Darstellung von mehr als 1500 Knoten auf 10 Ebenen Farbkodierung hilft bei Orientierung während des Browsens Kaum Einfluss auf Info. Vis Gemeinde © by D. Schmidt & A. Luft 7 02. 12. 2020
Envision l Herkunft l l Problemstellung l l Virginia Tech, Blacksburg, Nowell, France und Hix 1997 Intuitive und benutzergerechte Aufbereitung von Suchergebnissen, namentlich IR und Digitale Bibliotheken Funktionsweise l l Anzeige mehrerer Fenster mit Listen, Abfragetext, Geschichte und der graphischen Darstellung Freies Zuordnen der Achsen, Farben, Formen, Grösse und Bedeutung durch den Benutzer © by D. Schmidt & A. Luft 8 02. 12. 2020
Envision l Beurteilung l l l Sehr übersichtliches und flexibles Instrument Erfolgreiches Ausnutzen der Wahrnehmung der Benutzer Weitere Kodierung denkbar an Textur oder Piktogrammkante © by D. Schmidt & A. Luft 9 02. 12. 2020
Tree Map l Herkunft l l Problemstellung l l l HCIL der Univ. von Maryland, Shneiderman ´ 92 Ausnutzen der gesamten Bildschirmfläche in 2 D bei der Darstellung von Hierarchien Überwindung des Platzproblems bei sehr umfangreichen Bäumen Funktionsweise l l l Der Ebene entsprechend abwechselndes vertikales und horizontales Teilen der Gesamtfläche Darstellung der Blätter eines Baumes als Rechtecke Kodieren der Attribute Dateigrösse und -typ als Fläche und Farbe © by D. Schmidt & A. Luft 10 02. 12. 2020

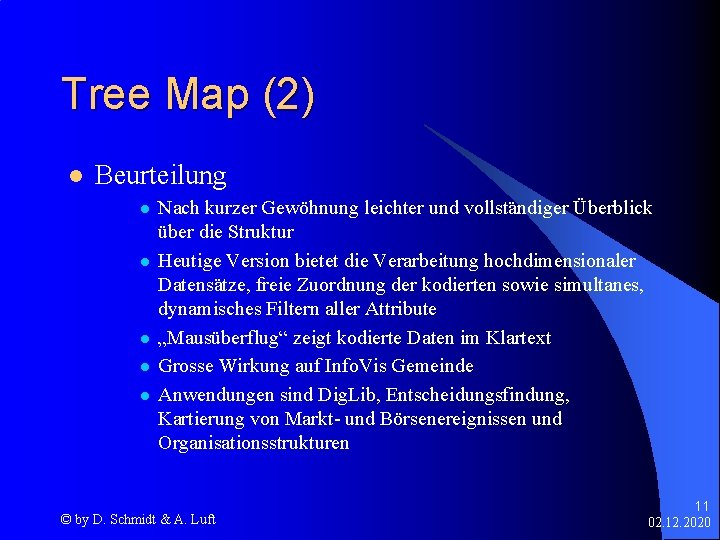

Tree Map (2) l Beurteilung l l l Nach kurzer Gewöhnung leichter und vollständiger Überblick über die Struktur Heutige Version bietet die Verarbeitung hochdimensionaler Datensätze, freie Zuordnung der kodierten sowie simultanes, dynamisches Filtern aller Attribute „Mausüberflug“ zeigt kodierte Daten im Klartext Grosse Wirkung auf Info. Vis Gemeinde Anwendungen sind Dig. Lib, Entscheidungsfindung, Kartierung von Markt- und Börsenereignissen und Organisationsstrukturen © by D. Schmidt & A. Luft 11 02. 12. 2020

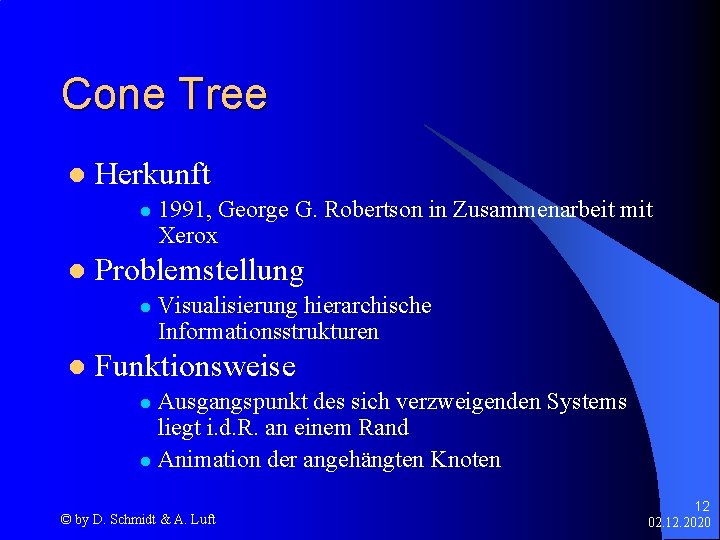

Cone Tree l Herkunft l l Problemstellung l l 1991, George G. Robertson in Zusammenarbeit mit Xerox Visualisierung hierarchische Informationsstrukturen Funktionsweise Ausgangspunkt des sich verzweigenden Systems liegt i. d. R. an einem Rand l Animation der angehängten Knoten l © by D. Schmidt & A. Luft 12 02. 12. 2020
Cone Tree (2) © by D. Schmidt & A. Luft 13 02. 12. 2020
Cone Tree (3) l Beurteilung l Eignet sich zur Darstellung umfangreicher hierarchischer Informationsstrukturen © by D. Schmidt & A. Luft 14 02. 12. 2020
Data Mountain l Herkunft l l Problemstellung l l Microsoft Research, 1998 Erstellung eines alternativen Dokumenten-Managements zur IEFavoriten-Funktionsweise l l l Ablage von Dokumenten als Thumbnails auf dem Desktop Diese können verschoben und übereinander gelegt werden Idee: Man erinnert sich leichter, wo man etwas abgelegt hat © by D. Schmidt & A. Luft 15 02. 12. 2020
Data Mountain (2) © by D. Schmidt & A. Luft 16 02. 12. 2020
Data Mountain (3) l Beurteilung Thumbnail Funktion implementiert bei Windows & Mac OS für Grafikdateien l Data Mountain nur bis zu ca. 100 Dokumenten sinnvoll l © by D. Schmidt & A. Luft 17 02. 12. 2020
Web. Book l Herkunft l l Stuart K. Card, George G. Robertson & William York, 1996, Xerox Research Center Problemstellung l Grafische Darstellung der Zusammen-gehörigkeit von Dokumenten insbesondere Webseiten © by D. Schmidt & A. Luft 18 02. 12. 2020
Web. Book (2) l Funktionsweise Darstellung von Dokumenten als Seiten in einem Buch l Intuitive Nutzung l Optische Unterscheidung zw. relativen und absoluten URLs l © by D. Schmidt & A. Luft 19 02. 12. 2020
Web. Book (3) l Beurteilung l Intuitive Nutzung durch Verwendung der Buch. Metapher möglich © by D. Schmidt & A. Luft 20 02. 12. 2020
Web Forager l Herkunft l l Problemstellung l l Stuart K. Card, George G. Robertson & William York, 1996, Xerox Research Center Weiterentwicklung des Web. Book Funktionsweise l l l Hierarchischer Arbeitsplatz durch Einbindung von Schreibtisch und Bücherschrank umfangreichere Verwaltung der Dokumente möglich Gleichzeitiges Öffnen & Bearbeiten mehrere Quellen © by D. Schmidt & A. Luft 21 02. 12. 2020
Web Forager © by D. Schmidt & A. Luft 22 02. 12. 2020
Web Forager (2) l Beurteilung Weiterentwicklung der Buch-Metapher l intuitive Nutzung möglich l Schneller Zugriff auf umfangreiche Anzahl von unterschiedlichen Dokumenten möglich l © by D. Schmidt & A. Luft 23 02. 12. 2020
Hie rar chi en Bib l Or iothe gan ken , IR isa t Ko ion , S nte vo R xt n. F Ge iles sch i Me chte u tad nd ate En Ex n( t tra hie Grö wick lun rte sse Na g , T chb Dat yp en ars ) cha ft, Äh nli chk e it Klassifikation Gut geeignet Eignung abgeleitet Hyperbolic Browser Geeignet, kryptisch Information Cube Envision Tree Map Cone Tree Data Mountain Web Book Web Forager © by D. Schmidt & A. Luft 24 02. 12. 2020
Zusammenfassung l Die Interaktiven bringen es besser! l Die Hochdimensionalen bringen es besser! © by D. Schmidt & A. Luft 25 02. 12. 2020
Vielen Dank für Ihre Aufmerksamkeit! Fragen? © by D. Schmidt & A. Luft 26 02. 12. 2020
