Evaluation using 12 V_LED Confirm whether ILED was constant or Not depend on VIN=24

Evaluation using 12 V_LED Confirm whether ILED was constant or Not depend on VIN=24 V/48 V Where: VLED=12 V, Peak_threshold=30、　TOFF=30 PK=30 TOFF=30 Rsense=0. 15 Conclusion Not constant. Even though same TOFF=30/ PKTH=30, ILED (average) were changed. In photo 2, Ipeak =263 m. A( Vin=48 V) and in photo 4, Ipeak=220 m. A (Vin=24 V) Ipeak-peak is controlled same by TPS 92518 in the both of Vin=48 V/ Vin=24 V. ( approx. 140 m. A) Is this proper ( inherent) operation of TPS 92518 ? Why Ipeak is changed even though Peak threshold(PKTH) is same?

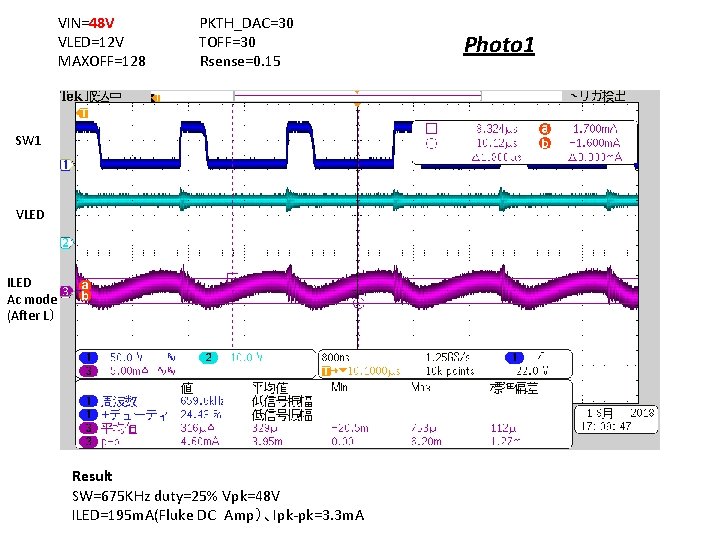

VIN=48 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED Ac mode (After L）

VIN=48 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED Ac mode (After L） Result SW=675 KHz duty=25% Vpk=48 V ILED=195 m. A(Fluke DC Amp）、Ipk-pk=3. 3 m. A Photo 1

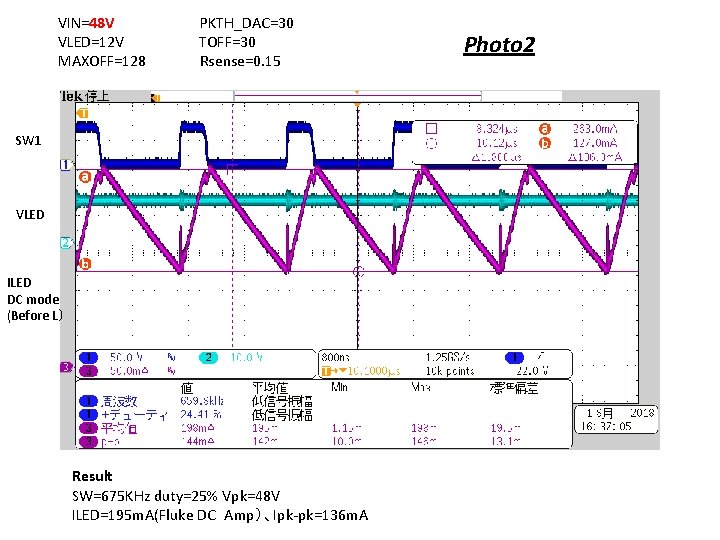

VIN=48 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED DC mode (Before L）

VIN=48 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED DC mode (Before L） Result SW=675 KHz duty=25% Vpk=48 V ILED=195 m. A(Fluke DC Amp）、Ipk-pk=136 m. A Photo 2

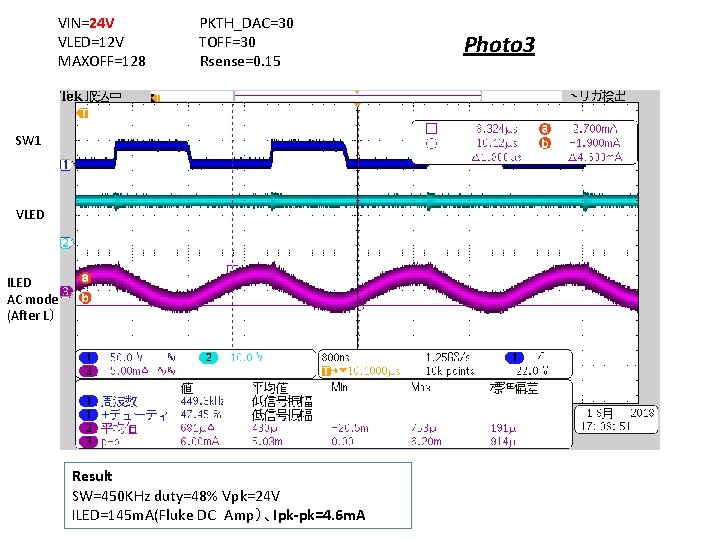

VIN=24 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED AC mode (After L）

VIN=24 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED AC mode (After L） Result SW=450 KHz duty=48% Vpk=24 V ILED=145 m. A(Fluke DC Amp）、Ipk-pk=4. 6 m. A Photo 3

VIN=24 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED DC mode (Before L）

VIN=24 V　　　　PKTH_DAC=30 VLED=12 V　　　　　　　TOFF=30 MAXOFF=128　　　　　Rsense=0. 15 SW 1 VLED ILED DC mode (Before L） Result SW=450 KHz duty=48% Vpk=24 V ILED=145 m. A(Fluke DC Amp）、Ipk-pk=140 m. A Photo 4
