EVALUATION SOMMATIVE BAIES MENUISERIES Not 20 Coefficient 3

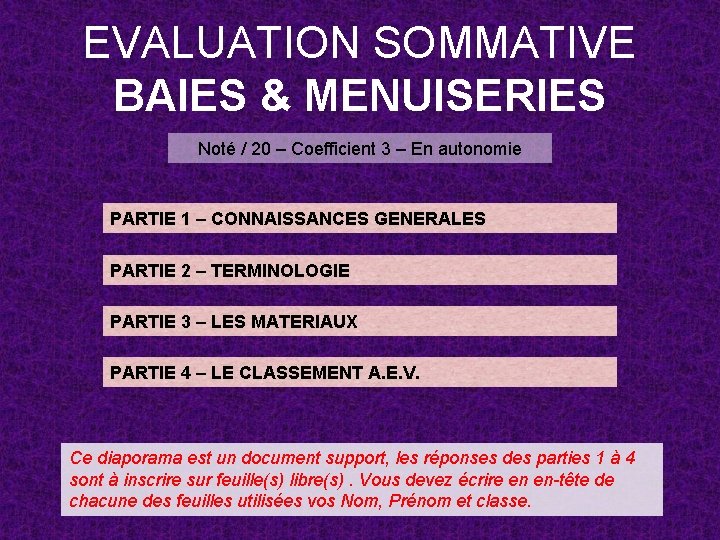

EVALUATION SOMMATIVE BAIES & MENUISERIES Noté / 20 – Coefficient 3 – En autonomie PARTIE 1 – CONNAISSANCES GENERALES PARTIE 2 – TERMINOLOGIE PARTIE 3 – LES MATERIAUX PARTIE 4 – LE CLASSEMENT A. E. V. Ce diaporama est un document support, les réponses des parties 1 à 4 sont à inscrire sur feuille(s) libre(s). Vous devez écrire en en-tête de chacune des feuilles utilisées vos Nom, Prénom et classe.

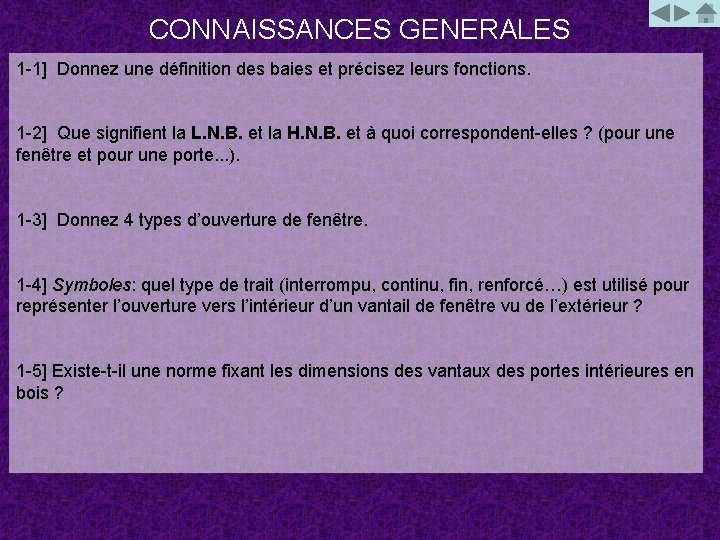

CONNAISSANCES GENERALES 1 -1] Donnez une définition des baies et précisez leurs fonctions. 1 -2] Que signifient la L. N. B. et la H. N. B. et à quoi correspondent-elles ? (pour une fenêtre et pour une porte. . . ). 1 -3] Donnez 4 types d’ouverture de fenêtre. 1 -4] Symboles: quel type de trait (interrompu, continu, fin, renforcé…) est utilisé pour représenter l’ouverture vers l’intérieur d’un vantail de fenêtre vu de l’extérieur ? 1 -5] Existe-t-il une norme fixant les dimensions des vantaux des portes intérieures en bois ?

TERMINOLOGIE – LES BAIES Trouvez parmi la liste d’éléments d’ouvrage suivants, celui ou ceux correspondant à chaque définition. Éléments : Un tableau - Un linteau - Un appui de fenêtre - Un larmier - Un seuil Une baie - Une huisserie - Un châssis - Une feuillure - Un rejingot - Un mur d’allège DEFINITIONS 2 -1] Portion de mur située entre l’appui de fenêtre et le plancher. 2 -2] Surface verticale qui limite les baies. 2 -3] Réservation, située dans les tableaux et le linteau d’une baie, servant à recevoir les parties fixes des menuiseries. 2 -4] Poutre située en partie supérieure d’une baie. 2 -5] Élément horizontal en béton situé en partie inférieure d’une baie, servant à évacuer l’eau de pluie et à recevoir la pièce d’appui de la menuiserie. 2 -6] Partie inférieure d’une baie pour porte ou porte-fenêtre.

TERMINOLOGIE B F A D G C E 2 -7] Donnez le nom des éléments repérés A, B, C, D, E, F et G.

TERMINOLOGIE intérieur F 1 F 2 intérieur F 3 2 -8] Donnez le type d’ouverture de chacune de ces fenêtres.

LES MATERIAUX 3 -1] Citez 4 matériaux entrant dans la fabrication des menuiseries. 3 -2] Quel est l’inconvénient principal du polychlorure de vinyle ? 3 -3] Donnez deux avantages de l’aluminium dans la réalisation des menuiseries. 3 -4] Quel matériau est isolant, décoratif, écologique et économique mais nécessitant un entretien régulier ? 3 -5] Dans le cas d’un double vitrage, comment appelle-t-on l’élément périphérique rigide qui sépare les deux verres : un séparateur, un intercalaire, une entretoise ou un espaceur ? 3 -6] Qu’est-ce que le facteur solaire.

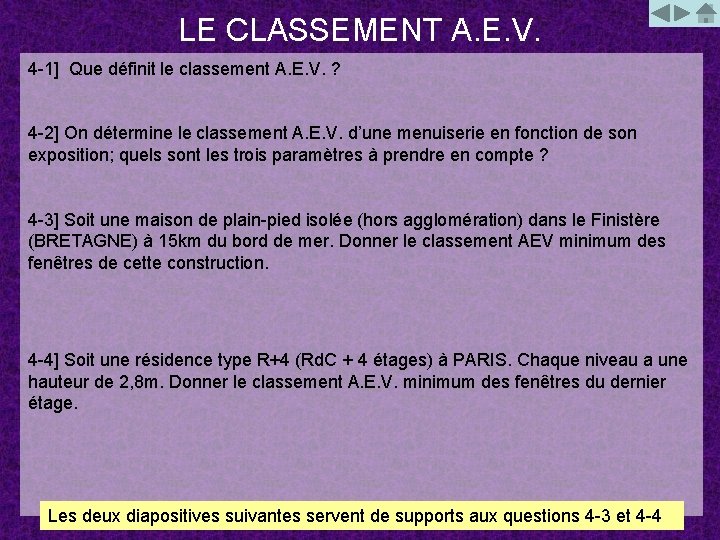

LE CLASSEMENT A. E. V. 4 -1] Que définit le classement A. E. V. ? 4 -2] On détermine le classement A. E. V. d’une menuiserie en fonction de son exposition; quels sont les trois paramètres à prendre en compte ? 4 -3] Soit une maison de plain-pied isolée (hors agglomération) dans le Finistère (BRETAGNE) à 15 km du bord de mer. Donner le classement AEV minimum des fenêtres de cette construction. 4 -4] Soit une résidence type R+4 (Rd. C + 4 étages) à PARIS. Chaque niveau a une hauteur de 2, 8 m. Donner le classement A. E. V. minimum des fenêtres du dernier étage. Les deux diapositives suivantes servent de supports aux questions 4 -3 et 4 -4

LE CLASSEMENT A. E. V. SUITE diapo suivante …

LE CLASSEMENT A. E. V.
