EVALUASI TEKNIS PEMBANGUNAN GEDUNG PENUNJANG DUA LANTAI ASRAMA
EVALUASI TEKNIS PEMBANGUNAN GEDUNG PENUNJANG DUA LANTAI (ASRAMA UPT BALAI DIKLAT) BY: TIM TENAGA AHLI INVESTIGASI/PEMERIKSAAN BKD PROVINSI RIAU Prof. Dr. Ir. H. Sugeng Wiyono, MMT, IPU Ir. Hendri Dunan Ir. H. Rony Ardiansyah, MT, IPU Busmer, ST, IP

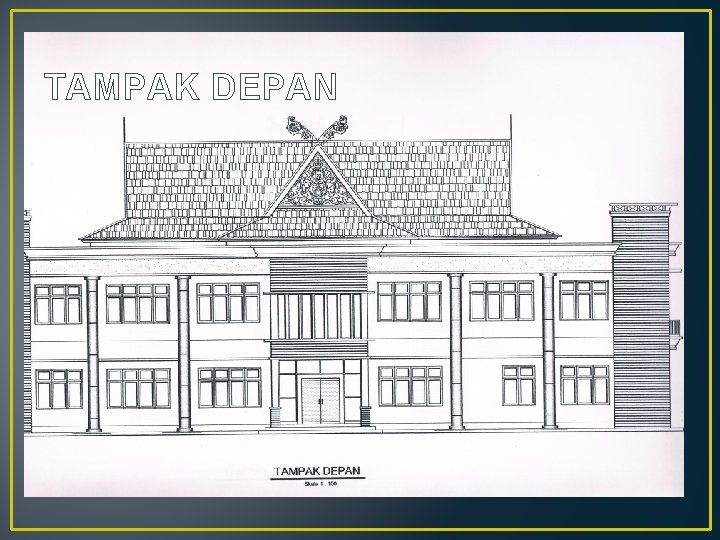

TAMPAK DEPAN
TAMPAK SAMPING

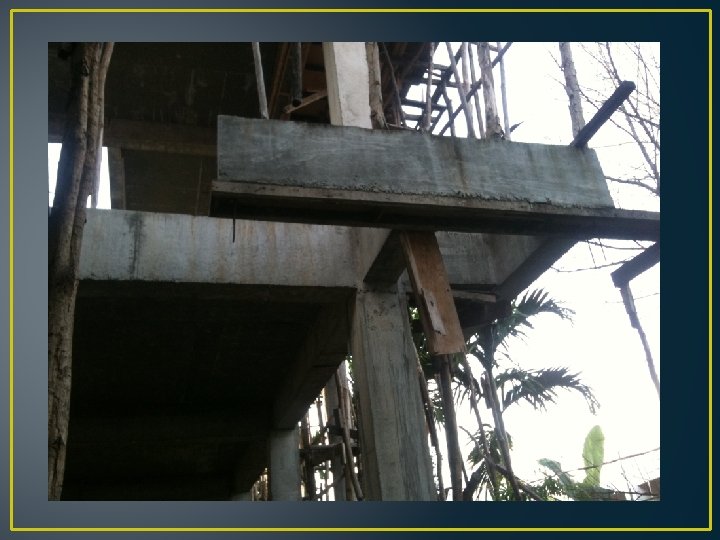

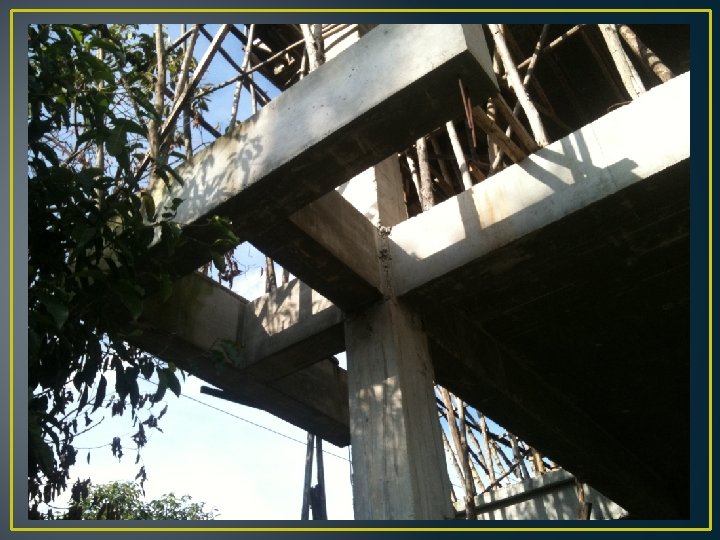

KONDSI GEDUNG SEKARANG Th 2013
EVALUASI DOKUMEN PERENCANAAN Team melakukan evaluasi (perhitungan) terhadap dokumen gambar dengan bantuan program ETABS. Vs. 9. 0. 0 Perhitungan dilakukan untuk mengetahui beban yang bekerja pada struktur bangunan. Struktur bangunan dimodelkan 3 dimensi dengan bantuan program ETABS. Dengan beban-beban yang bekerja pada bangunan baik itu beban mati, beban hidup, maupun beban gempa.
BEBAN PONDASI Hasil output program ETABS untuk Support Reactions (beban Pondasi ) dengan faktor beban 1, 0 adalah sebagai berikut : Portal tengah :
RESUME BEBAN PONDASI
DENAH PONDASI
Hasil ETAB v 9. 0. 0, April 11, 2013 PEMBEBANAN Konsultant Perencana Hasil Evaluasi
EVALUASI BEBAN AXIAL 4 TITIK SUDUT TITIK 32, 39, 1, 8 Titik 6521 Titik 6551 Titik 6518 Titik 6548 20, 96 ton 21, 08 ton 20, 58 ton 20, 65 ton 38, 252 ton (32) 38, 110 ton (39) 38, 196 ton (1) Evaluasi : Beban dinding 38, 115 Hasil ton (8) ornamen sudut dipikul oleh kolo Ybs. Apakah Sudah memperhitungka Beban ini?
SLOOF/TIE BEAM TERLETAK DI TOP SOIL
Pada Gambar kerja Sloof terletak di -0, 65 dari top soil SLOOF/TIE BEAM TERLETAK DI TOP SOIL

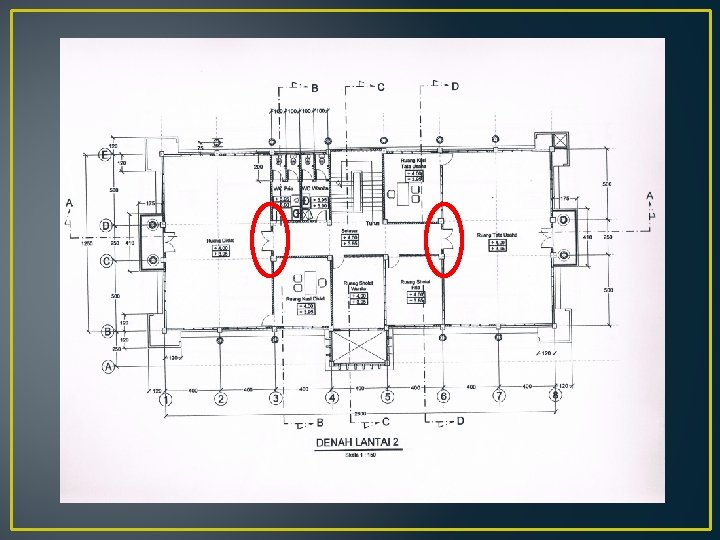

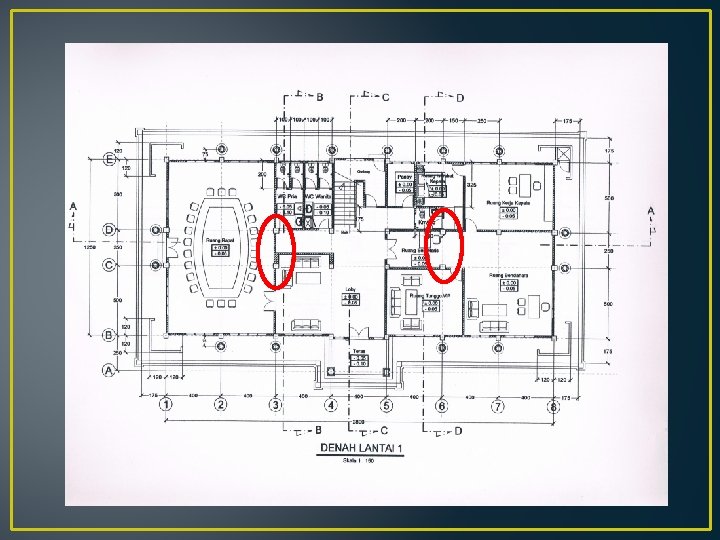

PEMBEBANAN Hasil ETAB v 9. 0. 0, April 11, 2013 AS 3 & 6 KM/WC Konsultant Perencana Hasil Evaluasi
PEMBEBANAN AS 3 & 6 KM/WC AS. 3 TITIK 6528 TITIK 6527 AS. 6 TITIK 6542 TITIK 6541 39, 04 ton 39, 96 ton Review 48, 519 ton (27) Review 41, 678 ton (19) 38, 60 ton 37, 98 ton Review 48, 560 ton (29) Review 43, 172 ton (20) Adanya beban km/wc yang harus dipikul Oleh titik pondasi tersebut Apakah beban km/wc tidak dihitung?
BEBAN AXIAL D. 3 > C. 3 Konsultan Perencana 6528 39, 04 ton 652739, 96 ton Review 48, 519 ton 41, 678 ton D. 3 C. 3 D C. 3
Gambar desain pondasi CV. CITRA DINAMIKA CONSULTANT

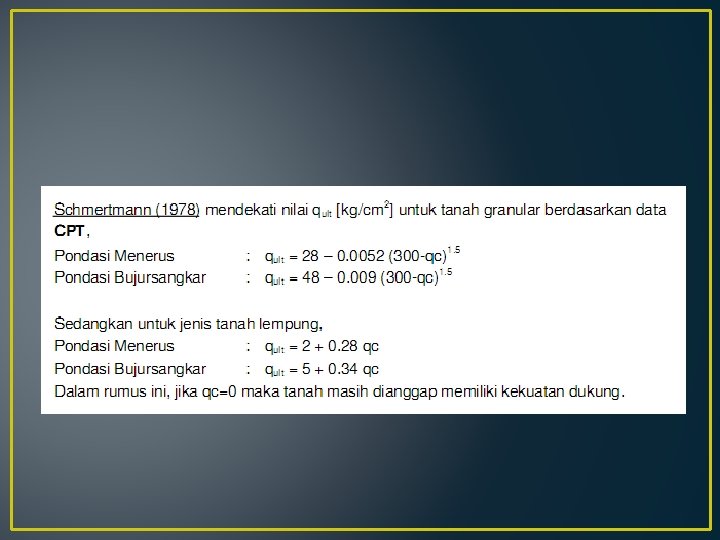

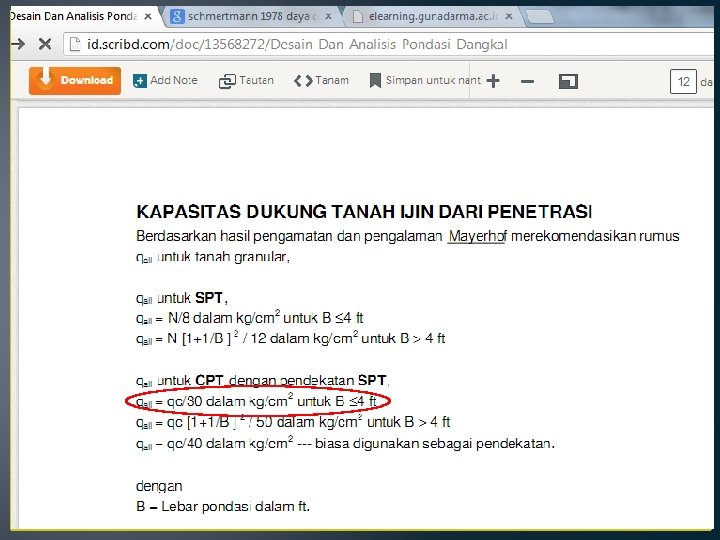

Penempatan Pondasi Foot Plate di Qc = 12 kg/cm 2 Depth 140 160 180 200 220 P izin = 17, 28 ton P izin = 21, 6 ton Konsultan Perencana Review 20 -39 ton 24 -48 ton S. 1 8 10 12 15 12 S. 2 12 10 12 14 14 SF = 10 SF = 8 selain pondasi sudut/teras
DATA SONDIR S. 1 LABORATORIUM UIR
Berita Acara Rapat Lapangan Nomor: 12/PPTK/PNJ/IX/2011, tanggal 22 September 2011
PEMBESIAN BALOK SLOOF/TIE BEAM TIDAK SESUAI ARAH MOMENT LENTU
DENAH SLOOF
BEBAN BALOK DAN KOLOM Untuk beban balok dan kolom, nilai beban yang diambil dilihat dari combinasi-combinasi pembebanan yang paling mempengaruhi elemen struktur balok dan kolom Berikut beban-beban (gaya dalam) yang bebkerja pada portal struktur bangunan: Beban grafitasi
Beban gempa
RESUME BEBAN SLOOF
RESUME BEBAN BALOK PADA BALOK 30/60, 25/50 DAN 25/45 UNTUK BEBAN GEMPA TIDAK AMAN

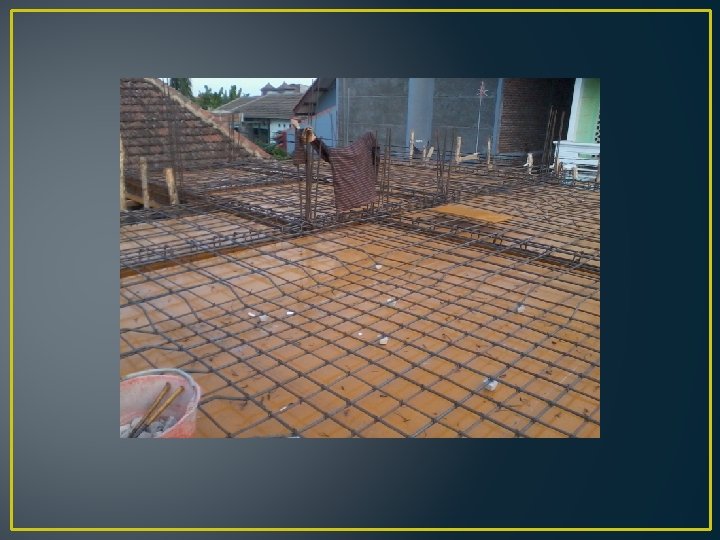

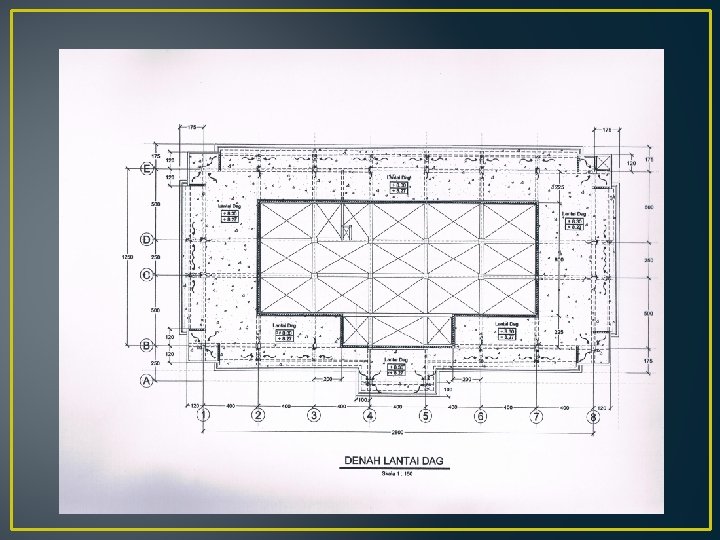

Pembesian Pelat Lantai
AGAR DILENGKAPI • PERHITUNGAN DAYA DUKUNG PONDASI • PERHITUNGAN STRUKTUR (UPPER STRUCTURE) • PERHITUNGAN STRUKTUR TANGGA
