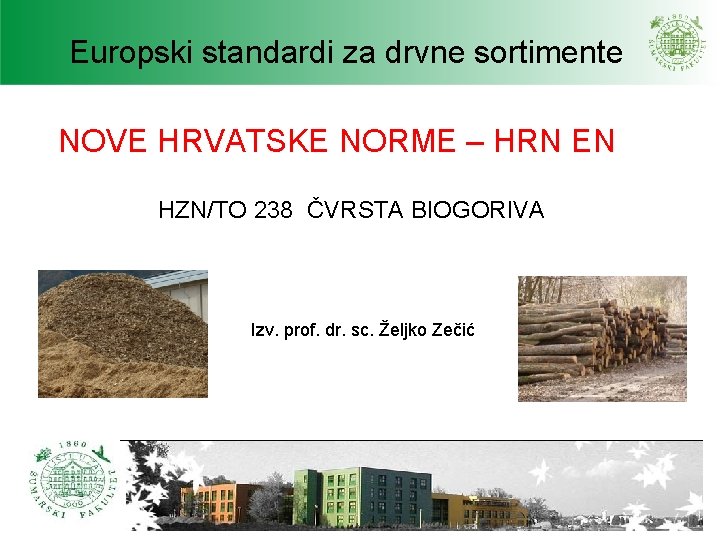

Europski standardi za drvne sortimente NOVE HRVATSKE NORME

Europski standardi za drvne sortimente NOVE HRVATSKE NORME – HRN EN HZN/TO 238 ČVRSTA BIOGORIVA Izv. prof. dr. sc. Željko Zečić

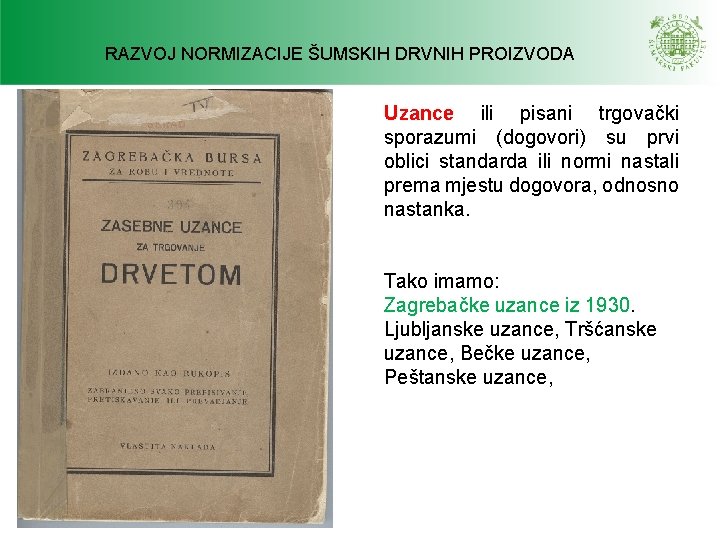

RAZVOJ NORMIZACIJE ŠUMSKIH DRVNIH PROIZVODA Uzance ili pisani trgovački sporazumi (dogovori) su prvi oblici standarda ili normi nastali prema mjestu dogovora, odnosno nastanka. Tako imamo: Zagrebačke uzance iz 1930. Ljubljanske uzance, Tršćanske uzance, Bečke uzance, Peštanske uzance,

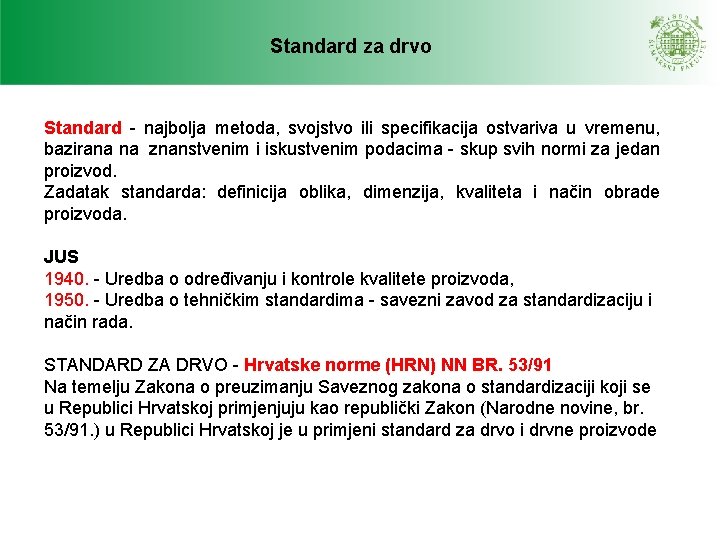

Standard za drvo Standard - najbolja metoda, svojstvo ili specifikacija ostvariva u vremenu, bazirana na znanstvenim i iskustvenim podacima - skup svih normi za jedan proizvod. Zadatak standarda: definicija oblika, dimenzija, kvaliteta i način obrade proizvoda. JUS 1940. - Uredba o određivanju i kontrole kvalitete proizvoda, 1950. - Uredba o tehničkim standardima - savezni zavod za standardizaciju i način rada. STANDARD ZA DRVO - Hrvatske norme (HRN) NN BR. 53/91 Na temelju Zakona o preuzimanju Saveznog zakona o standardizaciji koji se u Republici Hrvatskoj primjenjuju kao republički Zakon (Narodne novine, br. 53/91. ) u Republici Hrvatskoj je u primjeni standard za drvo i drvne proizvode

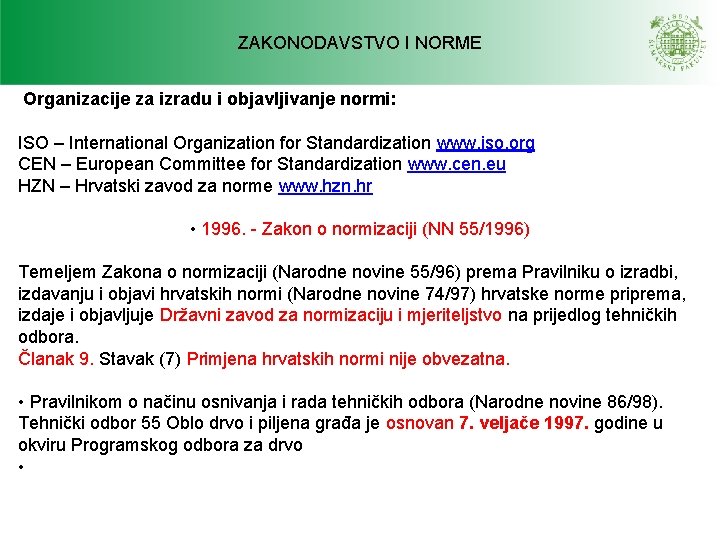

ZAKONODAVSTVO I NORME Organizacije za izradu i objavljivanje normi: ISO – International Organization for Standardization www. iso. org CEN – European Committee for Standardization www. cen. eu HZN – Hrvatski zavod za norme www. hzn. hr • 1996. - Zakon o normizaciji (NN 55/1996) Temeljem Zakona o normizaciji (Narodne novine 55/96) prema Pravilniku o izradbi, izdavanju i objavi hrvatskih normi (Narodne novine 74/97) hrvatske norme priprema, izdaje i objavljuje Državni zavod za normizaciju i mjeriteljstvo na prijedlog tehničkih odbora. Članak 9. Stavak (7) Primjena hrvatskih normi nije obvezatna. • Pravilnikom o načinu osnivanja i rada tehničkih odbora (Narodne novine 86/98). Tehnički odbor 55 Oblo drvo i piljena građa je osnovan 7. veljače 1997. godine u okviru Programskog odbora za drvo •

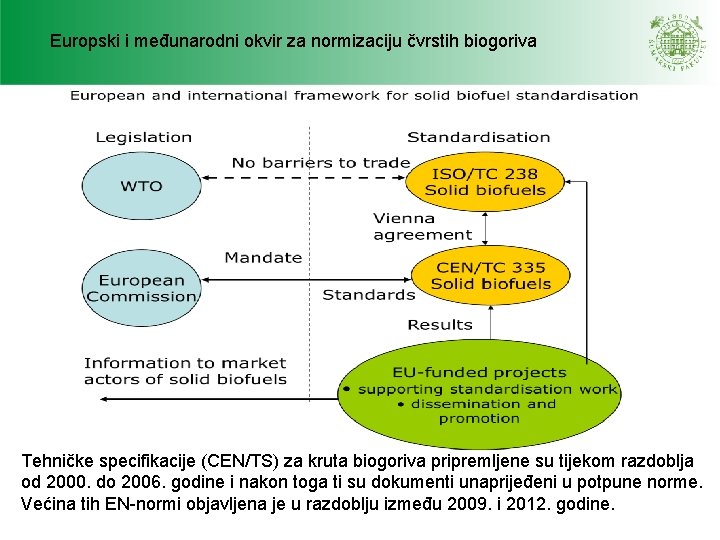

Europski i međunarodni okvir za normizaciju čvrstih biogoriva Tehničke specifikacije (CEN/TS) za kruta biogoriva pripremljene su tijekom razdoblja od 2000. do 2006. godine i nakon toga ti su dokumenti unaprijeđeni u potpune norme. Većina tih EN-normi objavljena je u razdoblju između 2009. i 2012. godine.

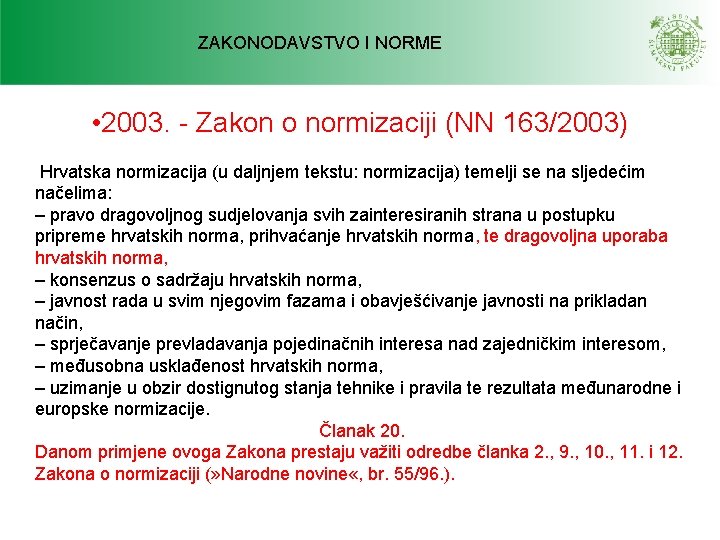

ZAKONODAVSTVO I NORME • 2003. - Zakon o normizaciji (NN 163/2003) Hrvatska normizacija (u daljnjem tekstu: normizacija) temelji se na sljedećim načelima: – pravo dragovoljnog sudjelovanja svih zainteresiranih strana u postupku pripreme hrvatskih norma, prihvaćanje hrvatskih norma, te dragovoljna uporaba hrvatskih norma, – konsenzus o sadržaju hrvatskih norma, – javnost rada u svim njegovim fazama i obavješćivanje javnosti na prikladan način, – sprječavanje prevladavanja pojedinačnih interesa nad zajedničkim interesom, – međusobna usklađenost hrvatskih norma, – uzimanje u obzir dostignutog stanja tehnike i pravila te rezultata međunarodne i europske normizacije. Članak 20. Danom primjene ovoga Zakona prestaju važiti odredbe članka 2. , 9. , 10. , 11. i 12. Zakona o normizaciji (» Narodne novine «, br. 55/96. ).

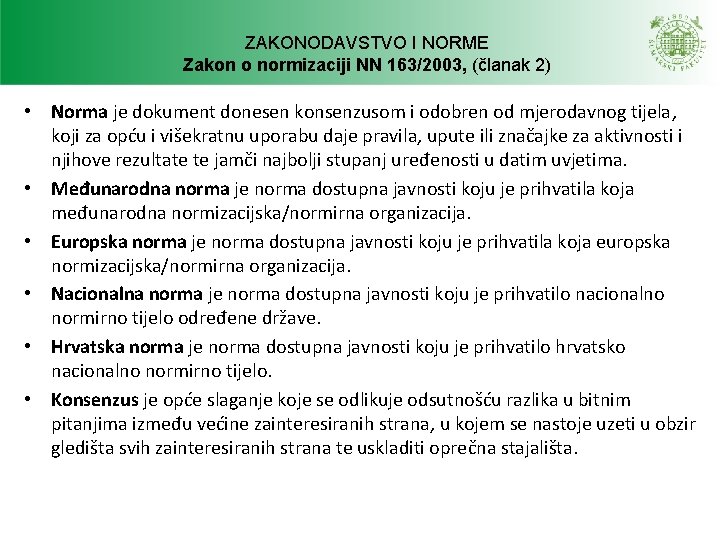

ZAKONODAVSTVO I NORME Zakon o normizaciji NN 163/2003, (članak 2) • Norma je dokument donesen konsenzusom i odobren od mjerodavnog tijela, koji za opću i višekratnu uporabu daje pravila, upute ili značajke za aktivnosti i njihove rezultate te jamči najbolji stupanj uređenosti u datim uvjetima. • Međunarodna norma je norma dostupna javnosti koju je prihvatila koja međunarodna normizacijska/normirna organizacija. • Europska norma je norma dostupna javnosti koju je prihvatila koja europska normizacijska/normirna organizacija. • Nacionalna norma je norma dostupna javnosti koju je prihvatilo nacionalno normirno tijelo određene države. • Hrvatska norma je norma dostupna javnosti koju je prihvatilo hrvatsko nacionalno normirno tijelo. • Konsenzus je opće slaganje koje se odlikuje odsutnošću razlika u bitnim pitanjima između većine zainteresiranih strana, u kojem se nastoje uzeti u obzir gledišta svih zainteresiranih strana te uskladiti oprečna stajališta.

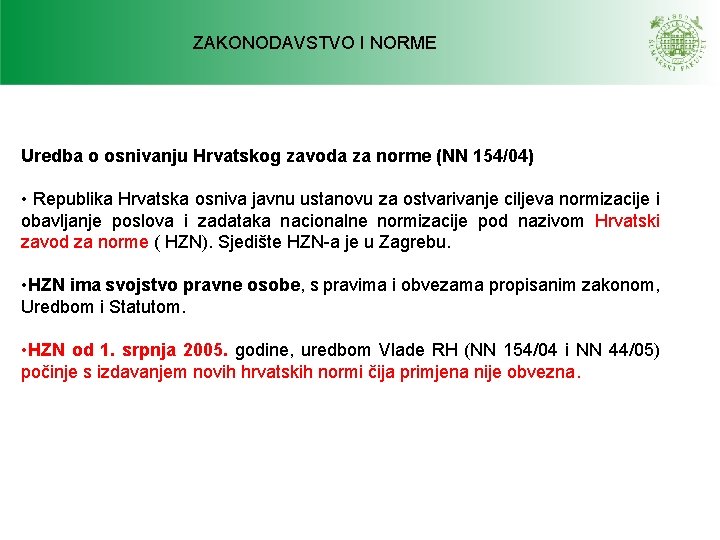

ZAKONODAVSTVO I NORME Uredba o osnivanju Hrvatskog zavoda za norme (NN 154/04) • Republika Hrvatska osniva javnu ustanovu za ostvarivanje ciljeva normizacije i obavljanje poslova i zadataka nacionalne normizacije pod nazivom Hrvatski zavod za norme ( HZN). Sjedište HZN-a je u Zagrebu. • HZN ima svojstvo pravne osobe, s pravima i obvezama propisanim zakonom, Uredbom i Statutom. • HZN od 1. srpnja 2005. godine, uredbom Vlade RH (NN 154/04 i NN 44/05) počinje s izdavanjem novih hrvatskih normi čija primjena nije obvezna.

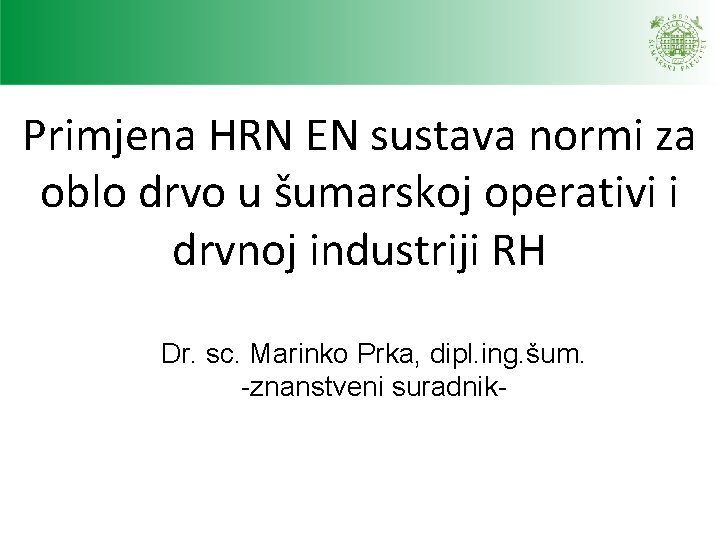

Primjena HRN EN sustava normi za oblo drvo u šumarskoj operativi i drvnoj industriji RH Dr. sc. Marinko Prka, dipl. ing. šum. -znanstveni suradnik-

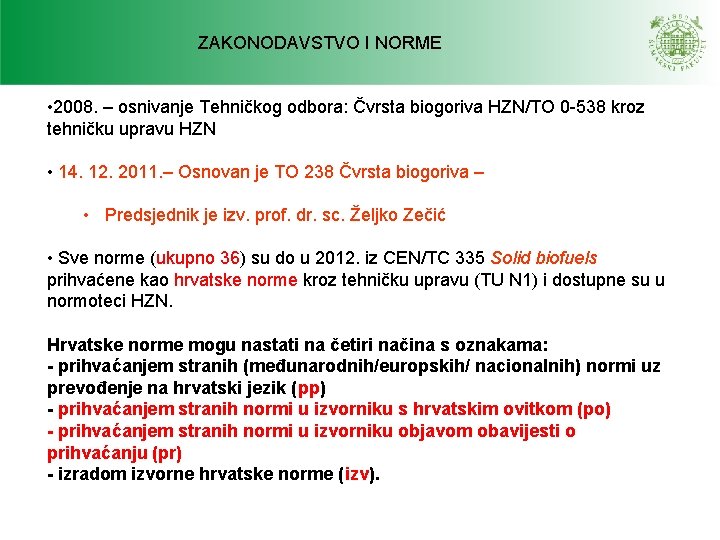

ZAKONODAVSTVO I NORME • 2008. – osnivanje Tehničkog odbora: Čvrsta biogoriva HZN/TO 0 -538 kroz tehničku upravu HZN • 14. 12. 2011. – Osnovan je TO 238 Čvrsta biogoriva – • Predsjednik je izv. prof. dr. sc. Željko Zečić • Sve norme (ukupno 36) su do u 2012. iz CEN/TC 335 Solid biofuels prihvaćene kao hrvatske norme kroz tehničku upravu (TU N 1) i dostupne su u normoteci HZN. Hrvatske norme mogu nastati na četiri načina s oznakama: - prihvaćanjem stranih (međunarodnih/europskih/ nacionalnih) normi uz prevođenje na hrvatski jezik (pp) - prihvaćanjem stranih normi u izvorniku s hrvatskim ovitkom (po) - prihvaćanjem stranih normi u izvorniku objavom obavijesti o prihvaćanju (pr) - izradom izvorne hrvatske norme (izv).

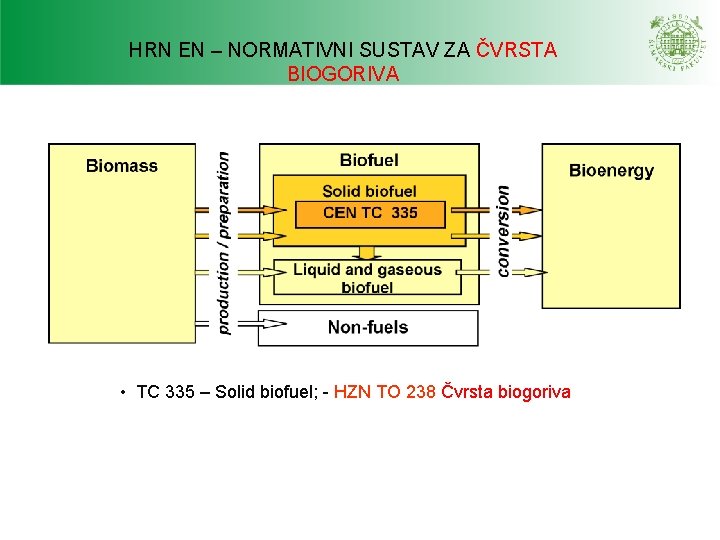

HRN EN – NORMATIVNI SUSTAV ZA ČVRSTA BIOGORIVA • TC 335 – Solid biofuel; - HZN TO 238 Čvrsta biogoriva

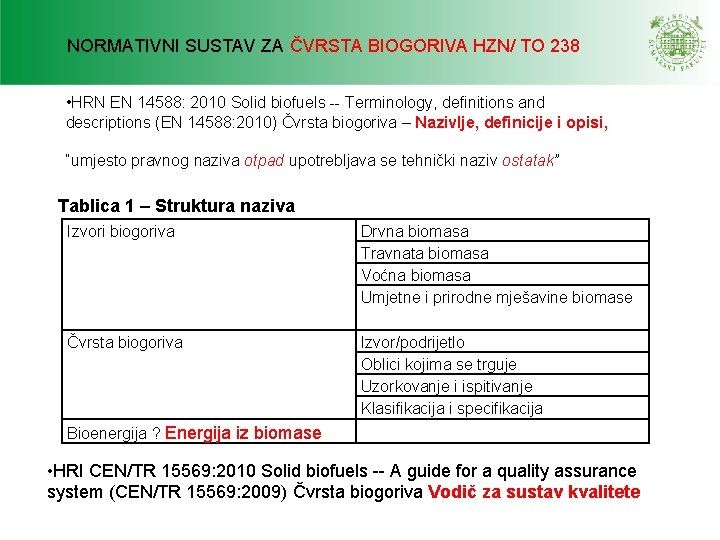

NORMATIVNI SUSTAV ZA ČVRSTA BIOGORIVA HZN/ TO 238 • HRN EN 14588: 2010 Solid biofuels -- Terminology, definitions and descriptions (EN 14588: 2010) Čvrsta biogoriva – Nazivlje, definicije i opisi, “umjesto pravnog naziva otpad upotrebljava se tehnički naziv ostatak” Tablica 1 – Struktura naziva Izvori biogoriva Drvna biomasa Travnata biomasa Voćna biomasa Umjetne i prirodne mješavine biomase Čvrsta biogoriva Izvor/podrijetlo Oblici kojima se trguje Uzorkovanje i ispitivanje Klasifikacija i specifikacija Bioenergija ? Energija iz biomase • HRI CEN/TR 15569: 2010 Solid biofuels -- A guide for a quality assurance system (CEN/TR 15569: 2009) Čvrsta biogoriva Vodič za sustav kvalitete

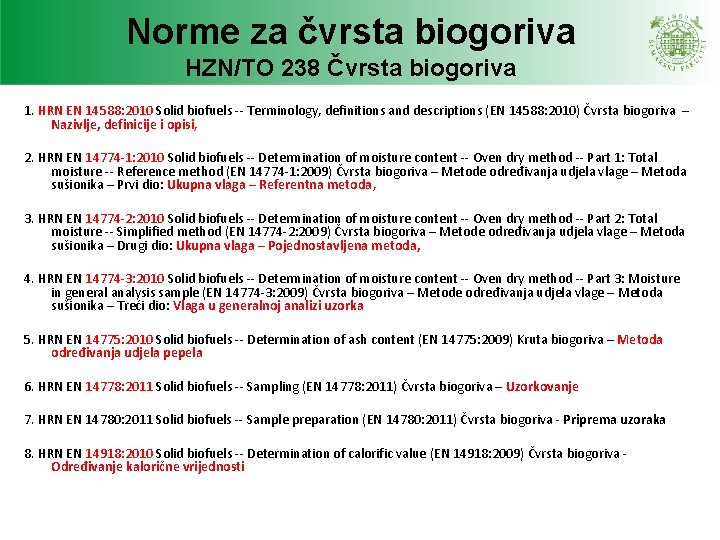

Norme za čvrsta biogoriva HZN/TO 238 Čvrsta biogoriva 1. HRN EN 14588: 2010 Solid biofuels -- Terminology, definitions and descriptions (EN 14588: 2010) Čvrsta biogoriva – Nazivlje, definicije i opisi, 2. HRN EN 14774 -1: 2010 Solid biofuels -- Determination of moisture content -- Oven dry method -- Part 1: Total moisture -- Reference method (EN 14774 -1: 2009) Čvrsta biogoriva – Metode određivanja udjela vlage – Metoda sušionika – Prvi dio: Ukupna vlaga – Referentna metoda, 3. HRN EN 14774 -2: 2010 Solid biofuels -- Determination of moisture content -- Oven dry method -- Part 2: Total moisture -- Simplified method (EN 14774 -2: 2009) Čvrsta biogoriva – Metode određivanja udjela vlage – Metoda sušionika – Drugi dio: Ukupna vlaga – Pojednostavljena metoda, 4. HRN EN 14774 -3: 2010 Solid biofuels -- Determination of moisture content -- Oven dry method -- Part 3: Moisture in general analysis sample (EN 14774 -3: 2009) Čvrsta biogoriva – Metode određivanja udjela vlage – Metoda sušionika – Treći dio: Vlaga u generalnoj analizi uzorka 5. HRN EN 14775: 2010 Solid biofuels -- Determination of ash content (EN 14775: 2009) Kruta biogoriva – Metoda određivanja udjela pepela 6. HRN EN 14778: 2011 Solid biofuels -- Sampling (EN 14778: 2011) Čvrsta biogoriva – Uzorkovanje 7. HRN EN 14780: 2011 Solid biofuels -- Sample preparation (EN 14780: 2011) Čvrsta biogoriva - Priprema uzoraka 8. HRN EN 14918: 2010 Solid biofuels -- Determination of calorific value (EN 14918: 2009) Čvrsta biogoriva Određivanje kalorične vrijednosti

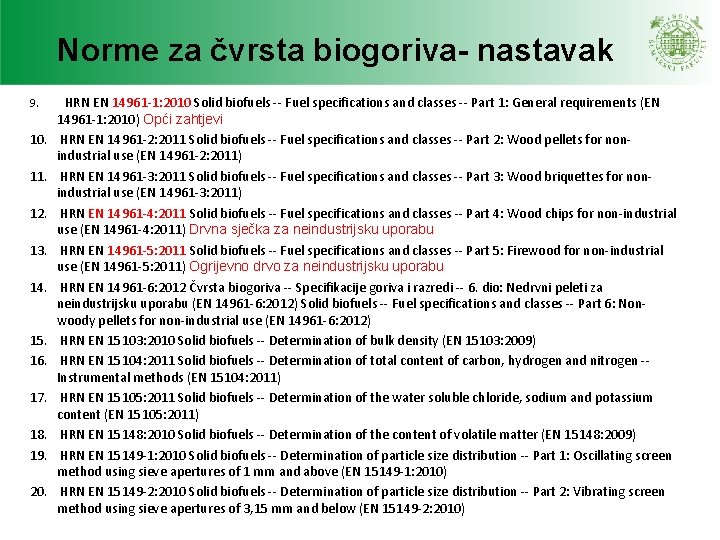

Norme za čvrsta biogoriva- nastavak 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. HRN EN 14961 -1: 2010 Solid biofuels -- Fuel specifications and classes -- Part 1: General requirements (EN 14961 -1: 2010) Opći zahtjevi HRN EN 14961 -2: 2011 Solid biofuels -- Fuel specifications and classes -- Part 2: Wood pellets for nonindustrial use (EN 14961 -2: 2011) HRN EN 14961 -3: 2011 Solid biofuels -- Fuel specifications and classes -- Part 3: Wood briquettes for nonindustrial use (EN 14961 -3: 2011) HRN EN 14961 -4: 2011 Solid biofuels -- Fuel specifications and classes -- Part 4: Wood chips for non-industrial use (EN 14961 -4: 2011) Drvna sječka za neindustrijsku uporabu HRN EN 14961 -5: 2011 Solid biofuels -- Fuel specifications and classes -- Part 5: Firewood for non-industrial use (EN 14961 -5: 2011) Ogrijevno drvo za neindustrijsku uporabu HRN EN 14961 -6: 2012 Čvrsta biogoriva -- Specifikacije goriva i razredi -- 6. dio: Nedrvni peleti za neindustrijsku uporabu (EN 14961 -6: 2012) Solid biofuels -- Fuel specifications and classes -- Part 6: Nonwoody pellets for non-industrial use (EN 14961 -6: 2012) HRN EN 15103: 2010 Solid biofuels -- Determination of bulk density (EN 15103: 2009) HRN EN 15104: 2011 Solid biofuels -- Determination of total content of carbon, hydrogen and nitrogen -Instrumental methods (EN 15104: 2011) HRN EN 15105: 2011 Solid biofuels -- Determination of the water soluble chloride, sodium and potassium content (EN 15105: 2011) HRN EN 15148: 2010 Solid biofuels -- Determination of the content of volatile matter (EN 15148: 2009) HRN EN 15149 -1: 2010 Solid biofuels -- Determination of particle size distribution -- Part 1: Oscillating screen method using sieve apertures of 1 mm and above (EN 15149 -1: 2010) HRN EN 15149 -2: 2010 Solid biofuels -- Determination of particle size distribution -- Part 2: Vibrating screen method using sieve apertures of 3, 15 mm and below (EN 15149 -2: 2010)

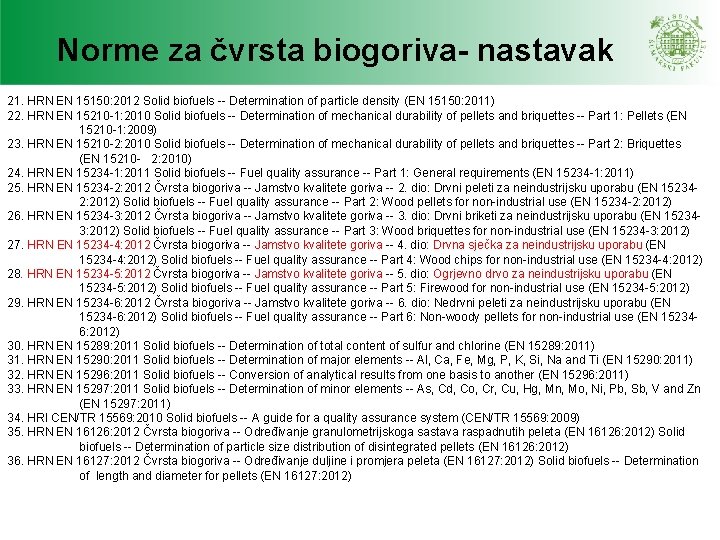

Norme za čvrsta biogoriva- nastavak 21. HRN EN 15150: 2012 Solid biofuels -- Determination of particle density (EN 15150: 2011) 22. HRN EN 15210 -1: 2010 Solid biofuels -- Determination of mechanical durability of pellets and briquettes -- Part 1: Pellets (EN 15210 -1: 2009) 23. HRN EN 15210 -2: 2010 Solid biofuels -- Determination of mechanical durability of pellets and briquettes -- Part 2: Briquettes (EN 15210 - 2: 2010) 24. HRN EN 15234 -1: 2011 Solid biofuels -- Fuel quality assurance -- Part 1: General requirements (EN 15234 -1: 2011) 25. HRN EN 15234 -2: 2012 Čvrsta biogoriva -- Jamstvo kvalitete goriva -- 2. dio: Drvni peleti za neindustrijsku uporabu (EN 152342: 2012) Solid biofuels -- Fuel quality assurance -- Part 2: Wood pellets for non-industrial use (EN 15234 -2: 2012) 26. HRN EN 15234 -3: 2012 Čvrsta biogoriva -- Jamstvo kvalitete goriva -- 3. dio: Drvni briketi za neindustrijsku uporabu (EN 152343: 2012) Solid biofuels -- Fuel quality assurance -- Part 3: Wood briquettes for non-industrial use (EN 15234 -3: 2012) 27. HRN EN 15234 -4: 2012 Čvrsta biogoriva -- Jamstvo kvalitete goriva -- 4. dio: Drvna sječka za neindustrijsku uporabu (EN 15234 -4: 2012) Solid biofuels -- Fuel quality assurance -- Part 4: Wood chips for non-industrial use (EN 15234 -4: 2012) 28. HRN EN 15234 -5: 2012 Čvrsta biogoriva -- Jamstvo kvalitete goriva -- 5. dio: Ogrjevno drvo za neindustrijsku uporabu (EN 15234 -5: 2012) Solid biofuels -- Fuel quality assurance -- Part 5: Firewood for non-industrial use (EN 15234 -5: 2012) 29. HRN EN 15234 -6: 2012 Čvrsta biogoriva -- Jamstvo kvalitete goriva -- 6. dio: Nedrvni peleti za neindustrijsku uporabu (EN 15234 -6: 2012) Solid biofuels -- Fuel quality assurance -- Part 6: Non-woody pellets for non-industrial use (EN 152346: 2012) 30. HRN EN 15289: 2011 Solid biofuels -- Determination of total content of sulfur and chlorine (EN 15289: 2011) 31. HRN EN 15290: 2011 Solid biofuels -- Determination of major elements -- Al, Ca, Fe, Mg, P, K, Si, Na and Ti (EN 15290: 2011) 32. HRN EN 15296: 2011 Solid biofuels -- Conversion of analytical results from one basis to another (EN 15296: 2011) 33. HRN EN 15297: 2011 Solid biofuels -- Determination of minor elements -- As, Cd, Co, Cr, Cu, Hg, Mn, Mo, Ni, Pb, Sb, V and Zn (EN 15297: 2011) 34. HRI CEN/TR 15569: 2010 Solid biofuels -- A guide for a quality assurance system (CEN/TR 15569: 2009) 35. HRN EN 16126: 2012 Čvrsta biogoriva -- Određivanje granulometrijskoga sastava raspadnutih peleta (EN 16126: 2012) Solid biofuels -- Determination of particle size distribution of disintegrated pellets (EN 16126: 2012) 36. HRN EN 16127: 2012 Čvrsta biogoriva -- Određivanje duljine i promjera peleta (EN 16127: 2012) Solid biofuels -- Determination of length and diameter for pellets (EN 16127: 2012)

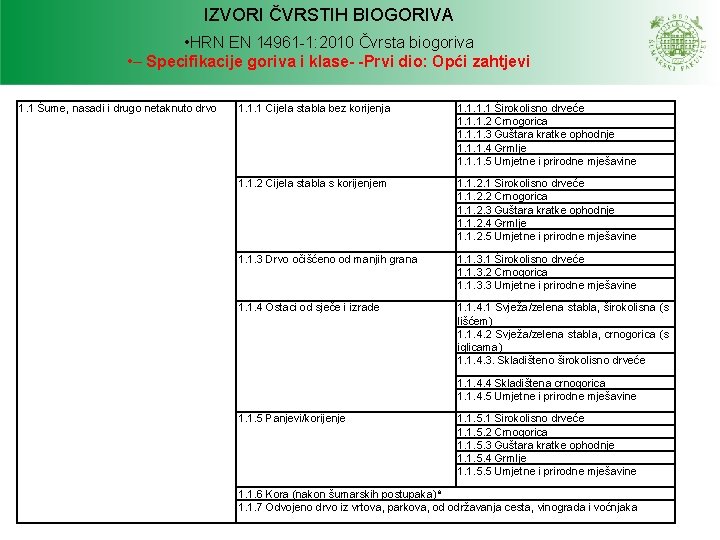

IZVORI ČVRSTIH BIOGORIVA • HRN EN 14961 -1: 2010 Čvrsta biogoriva • – Specifikacije goriva i klase- -Prvi dio: Opći zahtjevi 1. 1 Šume, nasadi i drugo netaknuto drvo 1. 1. 1 Cijela stabla bez korijenja 1. 1 Širokolisno drveće 1. 1. 1. 2 Crnogorica 1. 1. 1. 3 Guštara kratke ophodnje 1. 1. 1. 4 Grmlje 1. 1. 1. 5 Umjetne i prirodne mješavine 1. 1. 2 Cijela stabla s korijenjem 1. 1. 2. 1 Širokolisno drveće 1. 1. 2. 2 Crnogorica 1. 1. 2. 3 Guštara kratke ophodnje 1. 1. 2. 4 Grmlje 1. 1. 2. 5 Umjetne i prirodne mješavine 1. 1. 3 Drvo očišćeno od manjih grana 1. 1. 3. 1 Širokolisno drveće 1. 1. 3. 2 Crnogorica 1. 1. 3. 3 Umjetne i prirodne mješavine 1. 1. 4 Ostaci od sječe i izrade 1. 1. 4. 1 Svježa/zelena stabla, širokolisna (s lišćem) 1. 1. 4. 2 Svježa/zelena stabla, crnogorica (s iglicama) 1. 1. 4. 3. Skladišteno širokolisno drveće 1. 1. 4. 4 Skladištena crnogorica 1. 1. 4. 5 Umjetne i prirodne mješavine 1. 1. 5 Panjevi/korijenje 1. 1. 5. 1 Širokolisno drveće 1. 1. 5. 2 Crnogorica 1. 1. 5. 3 Guštara kratke ophodnje 1. 1. 5. 4 Grmlje 1. 1. 5. 5 Umjetne i prirodne mješavine 1. 1. 6 Kora (nakon šumarskih postupaka)a 1. 1. 7 Odvojeno drvo iz vrtova, parkova, od održavanja cesta, vinograda i voćnjaka

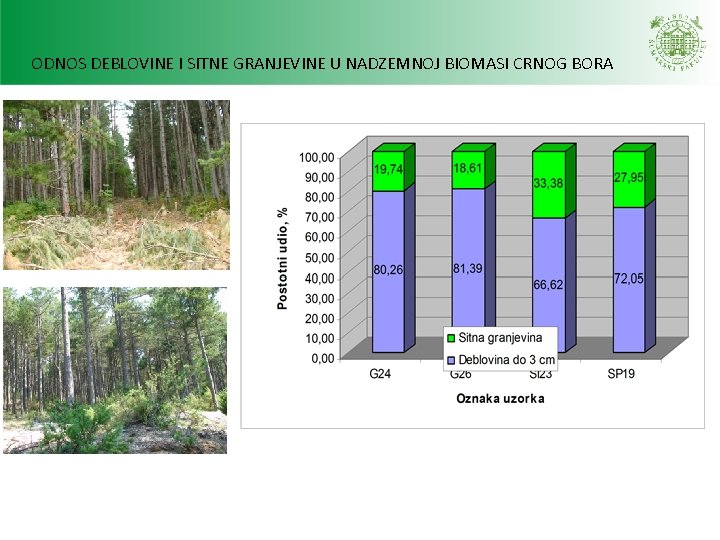

ODNOS DEBLOVINE I SITNE GRANJEVINE U NADZEMNOJ BIOMASI CRNOG BORA

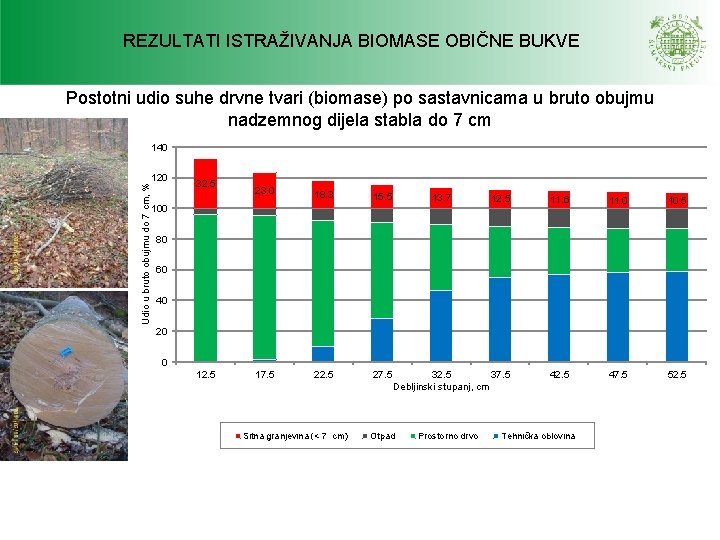

REZULTATI ISTRAŽIVANJA BIOMASE OBIČNE BUKVE Postotni udio suhe drvne tvari (biomase) po sastavnicama u bruto obujmu nadzemnog dijela stabla do 7 cm Udio u bruto obujmu do 7 cm, % 140 120 32. 5 23. 0 18. 3 15. 5 17. 5 22. 5 27. 5 13. 7 12. 5 11. 6 11. 0 10. 5 32. 5 37. 5 Debljinski stupanj, cm 42. 5 47. 5 52. 5 100 80 60 40 20 0 12. 5 Sitna granjevina (< 7 cm) Otpad Prostorno drvo Tehnička oblovina

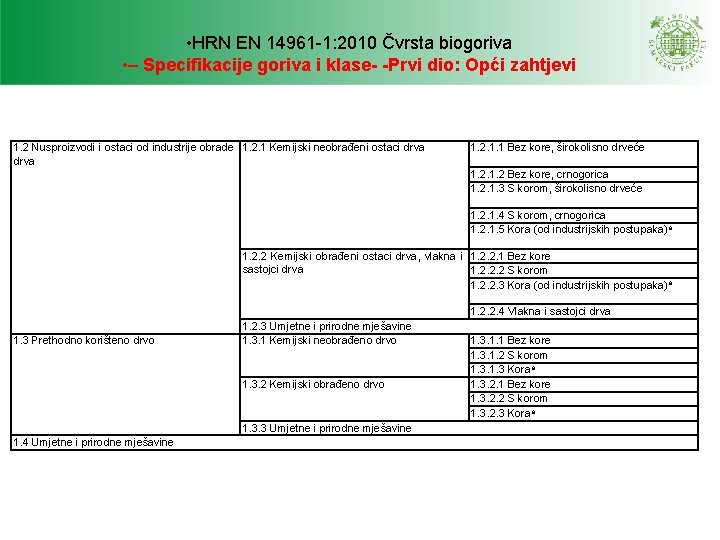

• HRN EN 14961 -1: 2010 Čvrsta biogoriva • – Specifikacije goriva i klase- -Prvi dio: Opći zahtjevi 1. 2 Nusproizvodi i ostaci od industrije obrade 1. 2. 1 Kemijski neobrađeni ostaci drva 1. 2. 1. 1 Bez kore, širokolisno drveće 1. 2 Bez kore, crnogorica 1. 2. 1. 3 S korom, širokolisno drveće 1. 2. 1. 4 S korom, crnogorica 1. 2. 1. 5 Kora (od industrijskih postupaka)a 1. 2. 2 Kemijski obrađeni ostaci drva, vlakna i 1. 2. 2. 1 Bez kore sastojci drva 1. 2. 2. 2 S korom 1. 2. 2. 3 Kora (od industrijskih postupaka)a 1. 2. 2. 4 Vlakna i sastojci drva 1. 3 Prethodno korišteno drvo 1. 2. 3 Umjetne i prirodne mješavine 1. 3. 1 Kemijski neobrađeno drvo 1. 3. 2 Kemijski obrađeno drvo 1. 3. 3 Umjetne i prirodne mješavine 1. 4 Umjetne i prirodne mješavine 1. 3. 1. 1 Bez kore 1. 3. 1. 2 S korom 1. 3 Koraa 1. 3. 2. 1 Bez kore 1. 3. 2. 2 S korom 1. 3. 2. 3 Koraa

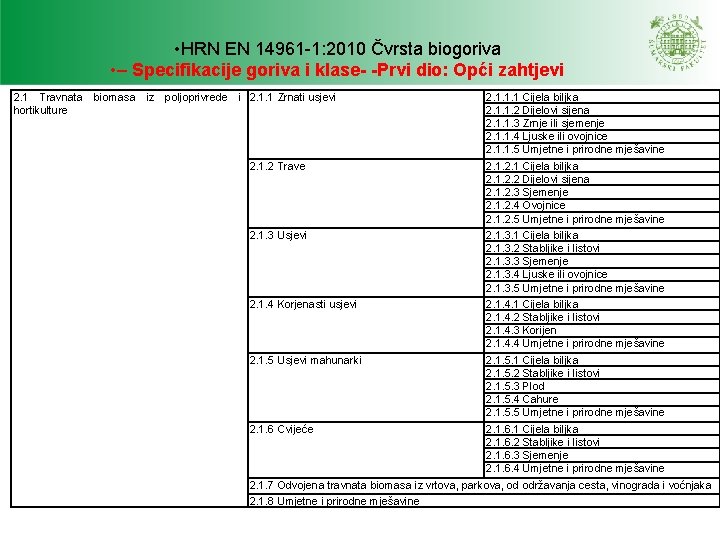

• HRN EN 14961 -1: 2010 Čvrsta biogoriva • – Specifikacije goriva i klase- -Prvi dio: Opći zahtjevi 2. 1 Travnata biomasa iz poljoprivrede i 2. 1. 1 Zrnati usjevi hortikulture 2. 1. 1. 1 Cijela biljka 2. 1. 1. 2 Dijelovi sijena 2. 1. 1. 3 Zrnje ili sjemenje 2. 1. 1. 4 Ljuske ili ovojnice 2. 1. 1. 5 Umjetne i prirodne mješavine 2. 1. 2 Trave 2. 1 Cijela biljka 2. 1. 2. 2 Dijelovi sijena 2. 1. 2. 3 Sjemenje 2. 1. 2. 4 Ovojnice 2. 1. 2. 5 Umjetne i prirodne mješavine 2. 1. 3 Usjevi 2. 1. 3. 1 Cijela biljka 2. 1. 3. 2 Stabljike i listovi 2. 1. 3. 3 Sjemenje 2. 1. 3. 4 Ljuske ili ovojnice 2. 1. 3. 5 Umjetne i prirodne mješavine 2. 1. 4 Korjenasti usjevi 2. 1. 4. 1 Cijela biljka 2. 1. 4. 2 Stabljike i listovi 2. 1. 4. 3 Korijen 2. 1. 4. 4 Umjetne i prirodne mješavine 2. 1. 5 Usjevi mahunarki 2. 1. 5. 1 Cijela biljka 2. 1. 5. 2 Stabljike i listovi 2. 1. 5. 3 Plod 2. 1. 5. 4 Čahure 2. 1. 5. 5 Umjetne i prirodne mješavine 2. 1. 6 Cvijeće 2. 1. 6. 1 Cijela biljka 2. 1. 6. 2 Stabljike i listovi 2. 1. 6. 3 Sjemenje 2. 1. 6. 4 Umjetne i prirodne mješavine 2. 1. 7 Odvojena travnata biomasa iz vrtova, parkova, od održavanja cesta, vinograda i voćnjaka 2. 1. 8 Umjetne i prirodne mješavine

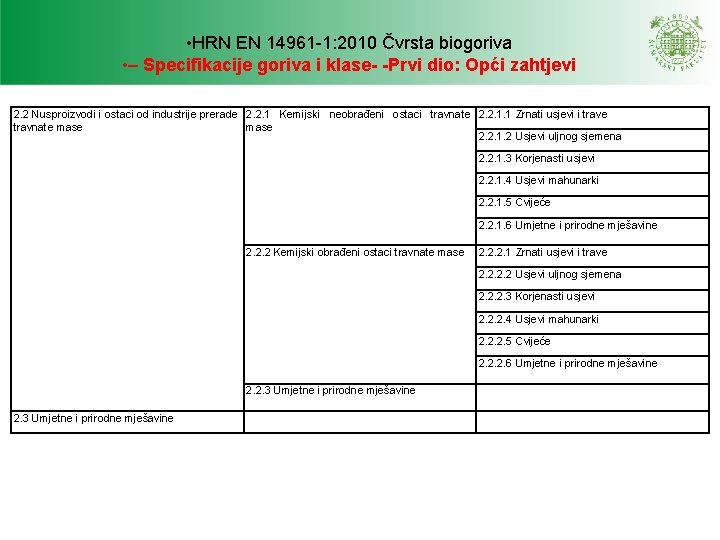

• HRN EN 14961 -1: 2010 Čvrsta biogoriva • – Specifikacije goriva i klase- -Prvi dio: Opći zahtjevi 2. 2 Nusproizvodi i ostaci od industrije prerade 2. 2. 1 Kemijski neobrađeni ostaci travnate 2. 2. 1. 1 Zrnati usjevi i trave travnate mase 2. 2. 1. 2 Usjevi uljnog sjemena 2. 2. 1. 3 Korjenasti usjevi 2. 2. 1. 4 Usjevi mahunarki 2. 2. 1. 5 Cvijeće 2. 2. 1. 6 Umjetne i prirodne mješavine 2. 2. 2 Kemijski obrađeni ostaci travnate mase 2. 2. 2. 1 Zrnati usjevi i trave 2. 2 Usjevi uljnog sjemena 2. 2. 2. 3 Korjenasti usjevi 2. 2. 2. 4 Usjevi mahunarki 2. 2. 2. 5 Cvijeće 2. 2. 2. 6 Umjetne i prirodne mješavine 2. 2. 3 Umjetne i prirodne mješavine

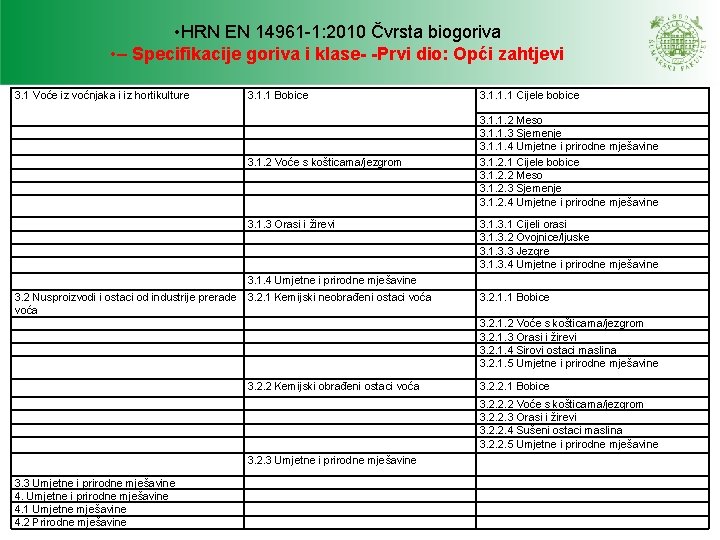

• HRN EN 14961 -1: 2010 Čvrsta biogoriva • – Specifikacije goriva i klase- -Prvi dio: Opći zahtjevi 3. 1 Voće iz voćnjaka i iz hortikulture 3. 1. 1 Bobice 3. 1. 1. 1 Cijele bobice 3. 1. 2 Voće s košticama/jezgrom 3. 1. 1. 2 Meso 3. 1. 1. 3 Sjemenje 3. 1. 1. 4 Umjetne i prirodne mješavine 3. 1. 2. 1 Cijele bobice 3. 1. 2. 2 Meso 3. 1. 2. 3 Sjemenje 3. 1. 2. 4 Umjetne i prirodne mješavine 3. 1. 3 Orasi i žirevi 3. 1 Cijeli orasi 3. 1. 3. 2 Ovojnice/ljuske 3. 1. 3. 3 Jezgre 3. 1. 3. 4 Umjetne i prirodne mješavine 3. 1. 4 Umjetne i prirodne mješavine 3. 2 Nusproizvodi i ostaci od industrije prerade 3. 2. 1 Kemijski neobrađeni ostaci voća 3. 2. 1. 1 Bobice 3. 2. 1. 2 Voće s košticama/jezgrom 3. 2. 1. 3 Orasi i žirevi 3. 2. 1. 4 Sirovi ostaci maslina 3. 2. 1. 5 Umjetne i prirodne mješavine 3. 2. 2 Kemijski obrađeni ostaci voća 3. 2. 2. 1 Bobice 3. 2. 2. 2 Voće s košticama/jezgrom 3. 2. 2. 3 Orasi i žirevi 3. 2. 2. 4 Sušeni ostaci maslina 3. 2. 2. 5 Umjetne i prirodne mješavine 3. 2. 3 Umjetne i prirodne mješavine 3. 3 Umjetne i prirodne mješavine 4. 1 Umjetne mješavine 4. 2 Prirodne mješavine

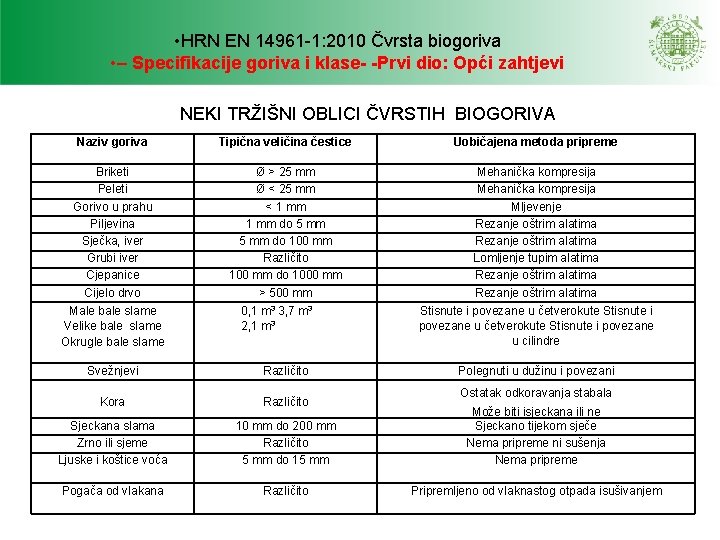

• HRN EN 14961 -1: 2010 Čvrsta biogoriva • – Specifikacije goriva i klase- -Prvi dio: Opći zahtjevi NEKI TRŽIŠNI OBLICI ČVRSTIH BIOGORIVA Naziv goriva Tipična veličina čestice Uobičajena metoda pripreme Briketi Peleti Gorivo u prahu Piljevina Sječka, iver Grubi iver Cjepanice Cijelo drvo Ø > 25 mm Ø < 25 mm < 1 mm do 5 mm do 100 mm Različito 100 mm do 1000 mm > 500 mm Mehanička kompresija Mljevenje Rezanje oštrim alatima Lomljenje tupim alatima Rezanje oštrim alatima Male bale slame Velike bale slame Okrugle bale slame 0, 1 m 3 3, 7 m 3 2, 1 m 3 Stisnute i povezane u četverokute Stisnute i povezane u cilindre Svežnjevi Različito Polegnuti u dužinu i povezani Kora Različito Sjeckana slama Zrno ili sjeme Ljuske i koštice voća 10 mm do 200 mm Različito 5 mm do 15 mm Može biti isjeckana ili ne Sjeckano tijekom sječe Nema pripreme ni sušenja Nema pripreme Pogača od vlakana Različito Pripremljeno od vlaknastog otpada isušivanjem Ostatak odkoravanja stabala

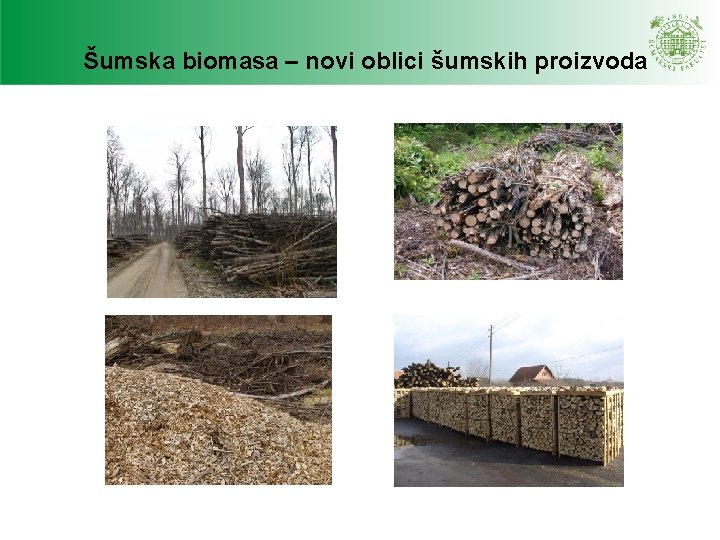

Šumska biomasa – novi oblici šumskih proizvoda

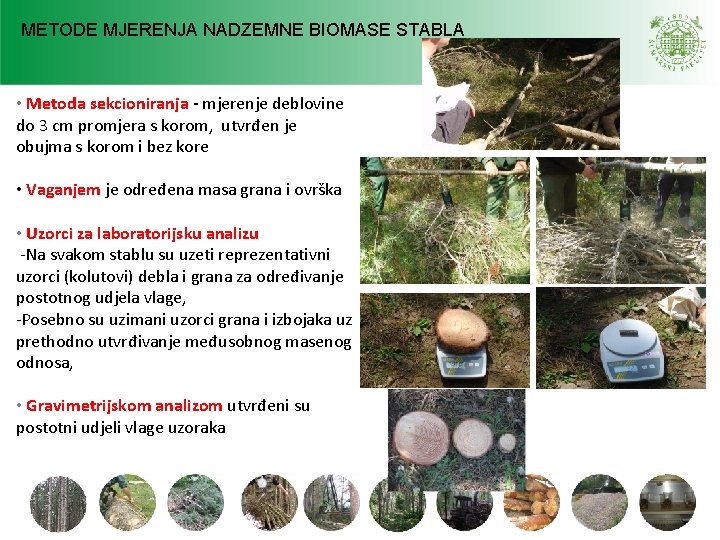

METODE MJERENJA NADZEMNE BIOMASE STABLA • Metoda sekcioniranja - mjerenje deblovine do 3 cm promjera s korom, utvrđen je obujma s korom i bez kore • Vaganjem je određena masa grana i ovrška • Uzorci za laboratorijsku analizu -Na svakom stablu su uzeti reprezentativni uzorci (kolutovi) debla i grana za određivanje postotnog udjela vlage, -Posebno su uzimani uzorci grana i izbojaka uz prethodno utvrđivanje međusobnog masenog odnosa, • Gravimetrijskom analizom utvrđeni su postotni udjeli vlage uzoraka

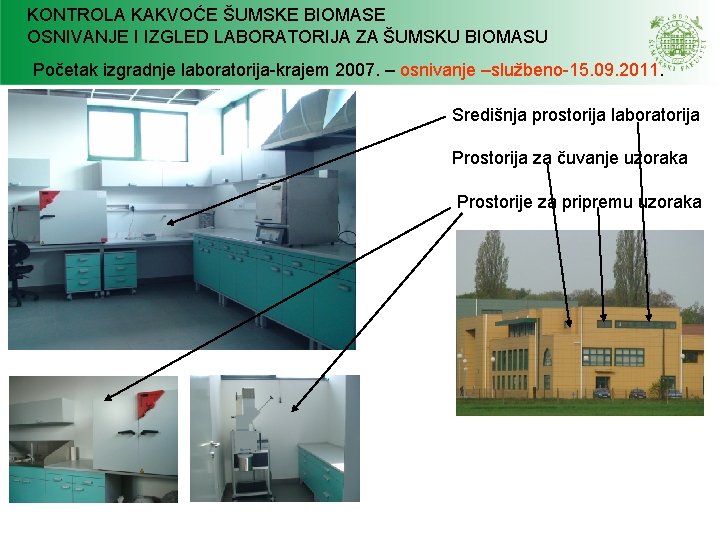

KONTROLA KAKVOĆE ŠUMSKE BIOMASE OSNIVANJE I IZGLED LABORATORIJA ZA ŠUMSKU BIOMASU Početak izgradnje laboratorija-krajem 2007. – osnivanje –službeno-15. 09. 2011. Središnja prostorija laboratorija Prostorija za čuvanje uzoraka Prostorije za pripremu uzoraka

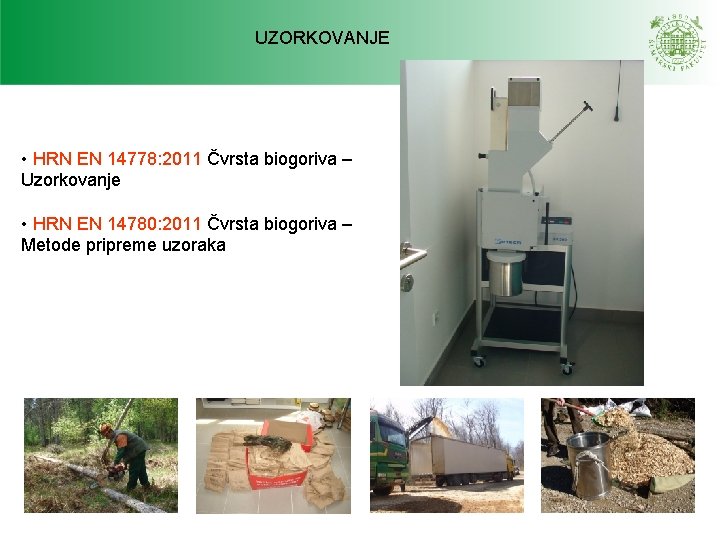

UZORKOVANJE • HRN EN 14778: 2011 Čvrsta biogoriva – Uzorkovanje • HRN EN 14780: 2011 Čvrsta biogoriva – Metode pripreme uzoraka

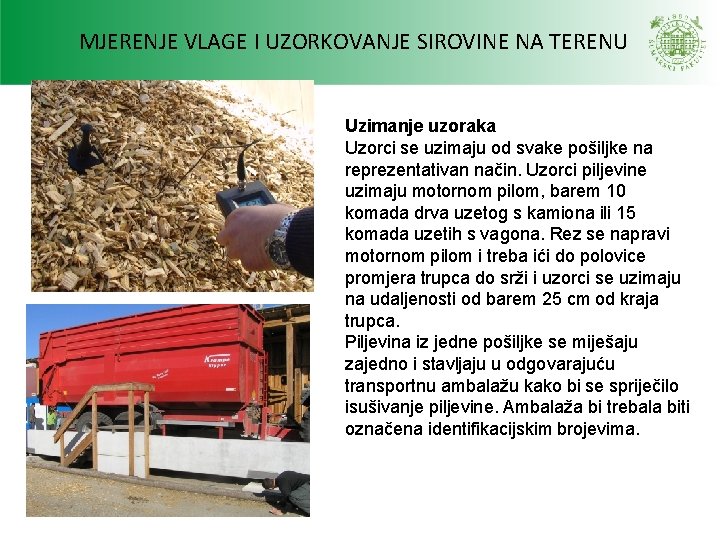

MJERENJE VLAGE I UZORKOVANJE SIROVINE NA TERENU Uzimanje uzoraka Uzorci se uzimaju od svake pošiljke na reprezentativan način. Uzorci piljevine uzimaju motornom pilom, barem 10 komada drva uzetog s kamiona ili 15 komada uzetih s vagona. Rez se napravi motornom pilom i treba ići do polovice promjera trupca do srži i uzorci se uzimaju na udaljenosti od barem 25 cm od kraja trupca. Piljevina iz jedne pošiljke se miješaju zajedno i stavljaju u odgovarajuću transportnu ambalažu kako bi se spriječilo isušivanje piljevine. Ambalaža bi trebala biti označena identifikacijskim brojevima.

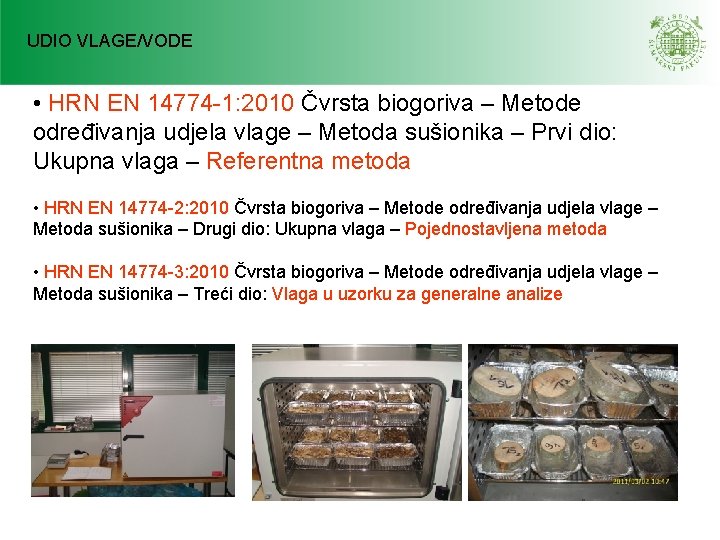

UDIO VLAGE/VODE • HRN EN 14774 -1: 2010 Čvrsta biogoriva – Metode određivanja udjela vlage – Metoda sušionika – Prvi dio: Ukupna vlaga – Referentna metoda • HRN EN 14774 -2: 2010 Čvrsta biogoriva – Metode određivanja udjela vlage – Metoda sušionika – Drugi dio: Ukupna vlaga – Pojednostavljena metoda • HRN EN 14774 -3: 2010 Čvrsta biogoriva – Metode određivanja udjela vlage – Metoda sušionika – Treći dio: Vlaga u uzorku za generalne analize

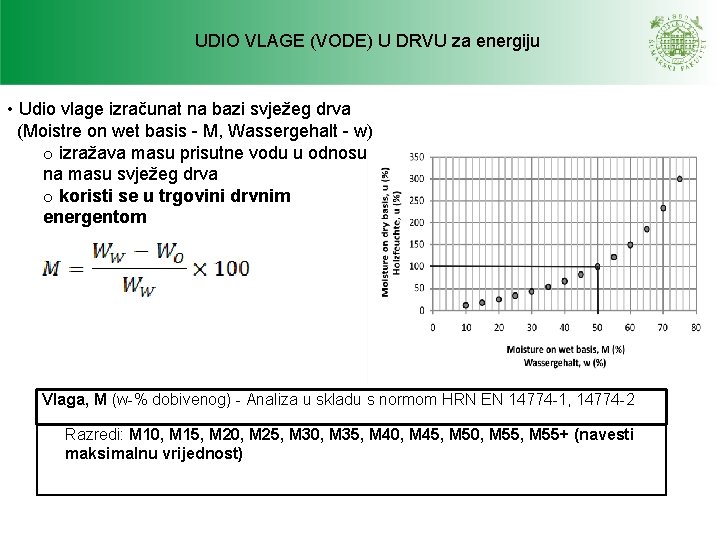

UDIO VLAGE (VODE) U DRVU za energiju • Udio vlage izračunat na bazi svježeg drva (Moistre on wet basis - M, Wassergehalt - w) o izražava masu prisutne vodu u odnosu na masu svježeg drva o koristi se u trgovini drvnim energentom Vlaga, M (w-% dobivenog) - Analiza u skladu s normom HRN EN 14774 -1, 14774 -2 Razredi: M 10, M 15, M 20, M 25, M 30, M 35, M 40, M 45, M 50, M 55+ (navesti maksimalnu vrijednost)

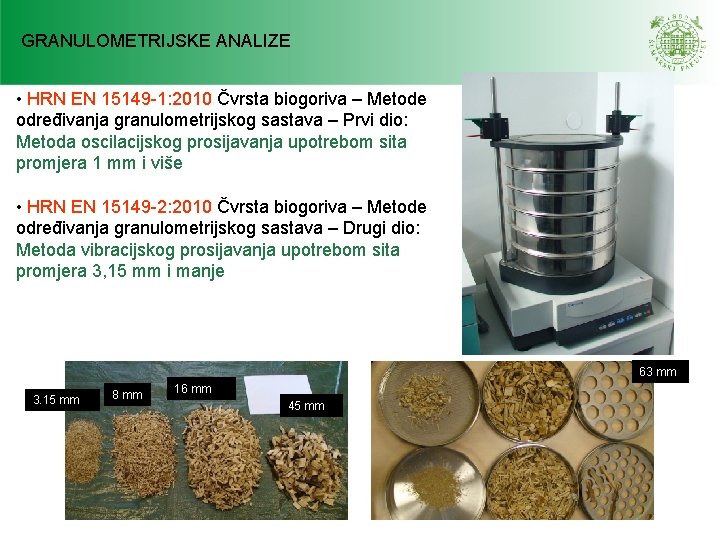

GRANULOMETRIJSKE ANALIZE • HRN EN 15149 -1: 2010 Čvrsta biogoriva – Metode određivanja granulometrijskog sastava – Prvi dio: Metoda oscilacijskog prosijavanja upotrebom sita promjera 1 mm i više • HRN EN 15149 -2: 2010 Čvrsta biogoriva – Metode određivanja granulometrijskog sastava – Drugi dio: Metoda vibracijskog prosijavanja upotrebom sita promjera 3, 15 mm i manje 63 mm 3. 15 mm 8 mm 16 mm 45 mm

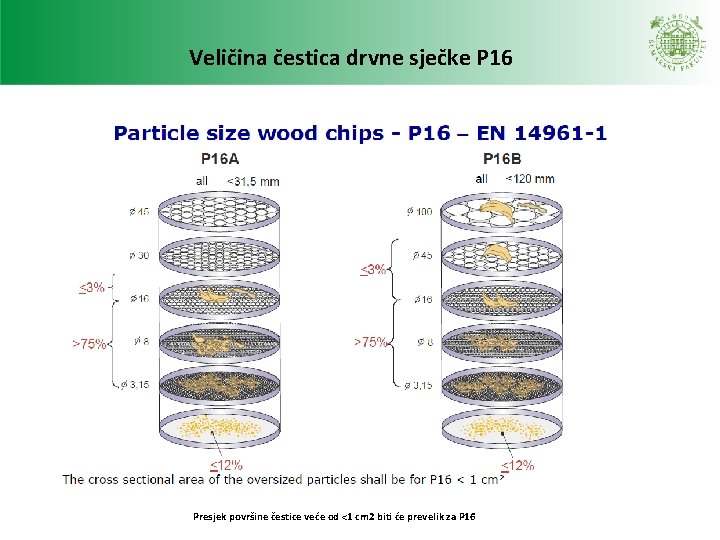

Veličina čestica drvne sječke P 16 Presjek površine čestice veće od <1 cm 2 biti će prevelik za P 16

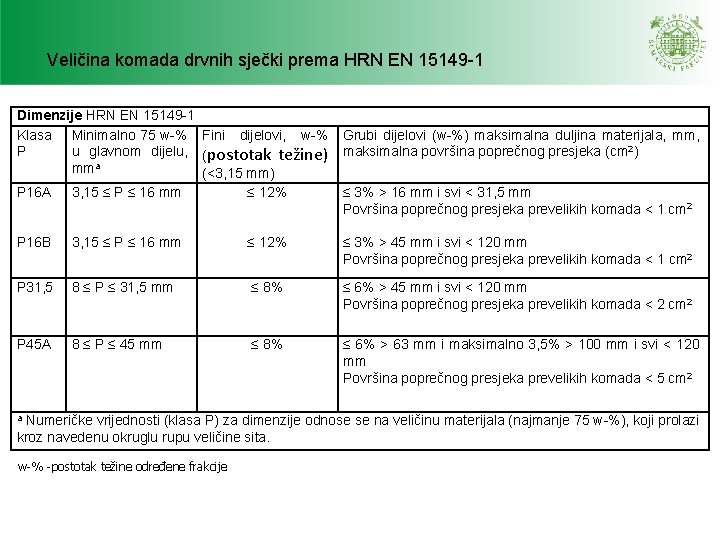

Veličina komada drvnih sječki prema HRN EN 15149 -1 Dimenzije HRN EN 15149 -1 Klasa Minimalno 75 w-% Fini dijelovi, w-% Grubi dijelovi (w-%) maksimalna duljina materijala, mm, P u glavnom dijelu, (postotak težine) maksimalna površina poprečnog presjeka (cm 2) mma (<3, 15 mm) P 16 A 3, 15 ≤ P ≤ 16 mm ≤ 12% ≤ 3% > 16 mm i svi < 31, 5 mm Površina poprečnog presjeka prevelikih komada < 1 cm 2 P 16 B 3, 15 ≤ P ≤ 16 mm ≤ 12% ≤ 3% > 45 mm i svi < 120 mm Površina poprečnog presjeka prevelikih komada < 1 cm 2 P 31, 5 8 ≤ P ≤ 31, 5 mm ≤ 8% ≤ 6% > 45 mm i svi < 120 mm Površina poprečnog presjeka prevelikih komada < 2 cm 2 P 45 A 8 ≤ P ≤ 45 mm ≤ 8% ≤ 6% > 63 mm i maksimalno 3, 5% > 100 mm i svi < 120 mm Površina poprečnog presjeka prevelikih komada < 5 cm 2 a Numeričke vrijednosti (klasa P) za dimenzije odnose se na veličinu materijala (najmanje 75 w-%), koji prolazi kroz navedenu okruglu rupu veličine sita. w-% -postotak težine određene frakcije

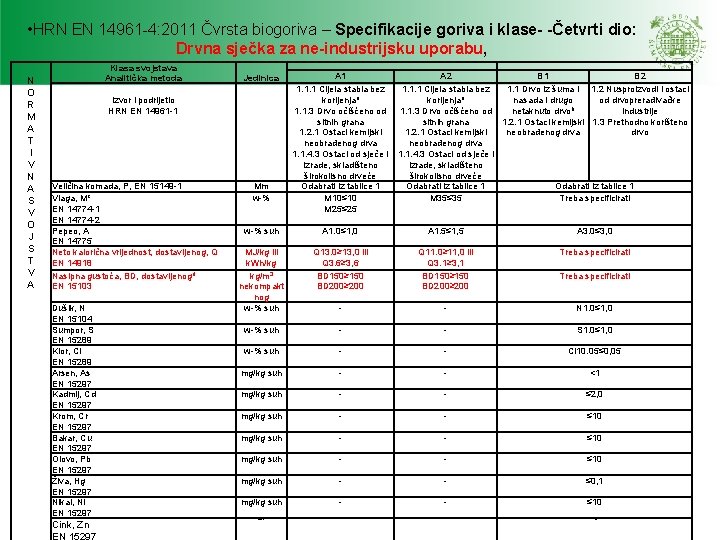

• HRN EN 14961 -4: 2011 Čvrsta biogoriva – Specifikacije goriva i klase- -Četvrti dio: Drvna sječka za ne-industrijsku uporabu, N O R M A T I V N A S V O J S T V A Klasa svojstava Analitička metoda Jedinica Izvor i podrijetlo HRN EN 14961 -1 Veličina komada, P, EN 15149 -1 Vlaga, Mc EN 14774 -1 EN 14774 -2 Pepeo, A EN 14775 Neto kalorična vrijednost, dostavljenog, Q EN 14918 Nasipna gustoća, BD, dostavljenogd EN 15103 Dušik, N EN 15104 Sumpor, S EN 15289 Klor, Cl EN 15289 Arsen, As EN 15297 Kadmij, Cd EN 15297 Krom, Cr EN 15297 Bakar, Cu EN 15297 Olovo, Pb EN 15297 Živa, Hg EN 15297 Nikal, Ni EN 15297 Cink, Zn Mm w-% A 1 A 2 B 1 B 2 1. 1. 1 Cijela stabla bez 1. 1 Drvo iz šuma i 1. 2 Nusproizvodi i ostaci korijenjaa nasada i drugo od drvoprerađivačke 1. 1. 3 Drvo očišćeno od netaknuto drvob industrije sitnih grana 1. 2. 1 Ostaci kemijski 1. 3 Prethodno korišteno 1. 2. 1 Ostaci kemijski neobrađenog drva drvo neobrađenog drva 1. 1. 4. 3 Ostaci od sječe i izrade, skladišteno širokolisno drveće Odabrati iz tablice 1 M 10≤ 10 M 35≤ 35 Treba specificirati M 25≤ 25 w-% suh A 1. 0≤ 1, 0 A 1. 5≤ 1, 5 A 3. 0≤ 3, 0 MJ/kg ili k. Wh/kg kg/m 3 nekompakt nog w-% suh Q 13. 0≥ 13, 0 ili Q 3. 6≥ 3, 6 BD 150≥ 150 BD 200≥ 200 Q 11. 0≥ 11, 0 ili Q 3. 1≥ 3, 1 BD 150≥ 150 BD 200≥ 200 Treba specificirati - - N 1. 0≤ 1, 0 w-% suh - - S 1. 0≤ 1, 0 w-% suh - - Cl 10. 05≤ 0, 05 mg/kg suh - - <1 mg/kg suh - - ≤ 2, 0 mg/kg suh - - ≤ 10 mg/kg suh - - ≤ 0, 1 mg/kg suh - - ≤ 100 Treba specificirati

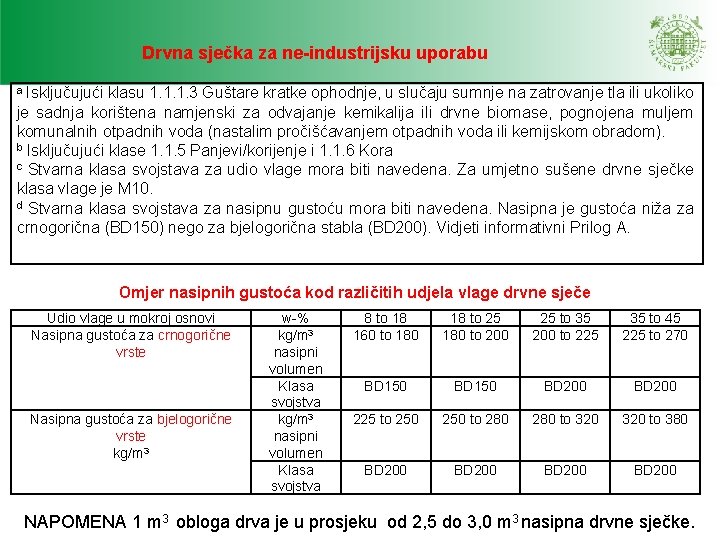

Drvna sječka za ne-industrijsku uporabu a Isključujući klasu 1. 1. 1. 3 Guštare kratke ophodnje, u slučaju sumnje na zatrovanje tla ili ukoliko je sadnja korištena namjenski za odvajanje kemikalija ili drvne biomase, pognojena muljem komunalnih otpadnih voda (nastalim pročišćavanjem otpadnih voda ili kemijskom obradom). b Isključujući klase 1. 1. 5 Panjevi/korijenje i 1. 1. 6 Kora c Stvarna klasa svojstava za udio vlage mora biti navedena. Za umjetno sušene drvne sječke klasa vlage je M 10. d Stvarna klasa svojstava za nasipnu gustoću mora biti navedena. Nasipna je gustoća niža za crnogorična (BD 150) nego za bjelogorična stabla (BD 200). Vidjeti informativni Prilog A. Omjer nasipnih gustoća kod različitih udjela vlage drvne sječe Udio vlage u mokroj osnovi Nasipna gustoća za crnogorične vrste Nasipna gustoća za bjelogorične vrste kg/m 3 w-% kg/m 3 nasipni volumen Klasa svojstva 8 to 18 160 to 180 18 to 25 180 to 200 25 to 35 200 to 225 35 to 45 225 to 270 BD 150 BD 200 225 to 250 to 280 to 320 to 380 BD 200 NAPOMENA 1 m 3 obloga drva je u prosjeku od 2, 5 do 3, 0 m 3 nasipna drvne sječke.

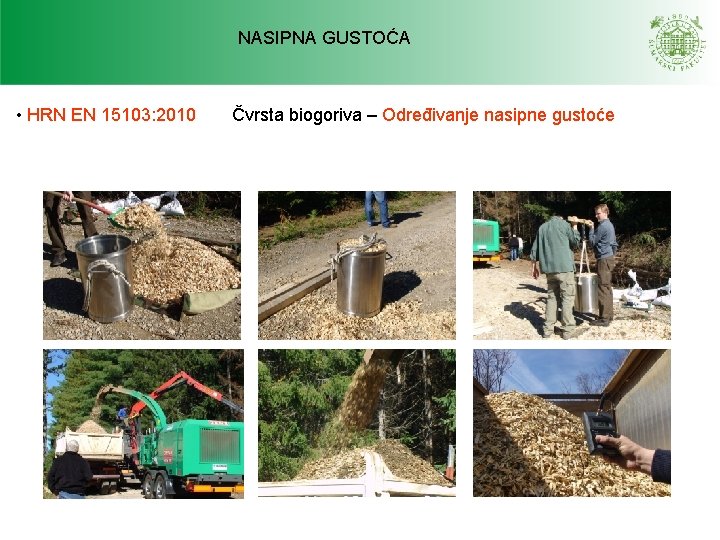

NASIPNA GUSTOĆA • HRN EN 15103: 2010 Čvrsta biogoriva – Određivanje nasipne gustoće

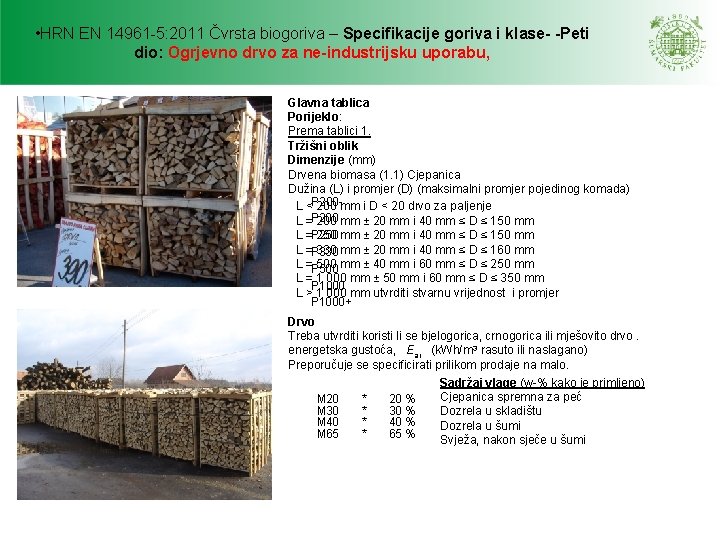

• HRN EN 14961 -5: 2011 Čvrsta biogoriva – Specifikacije goriva i klase- -Peti dio: Ogrjevno drvo za ne-industrijsku uporabu, Glavna tablica Porijeklo: Prema tablici 1. Tržišni oblik Dimenzije (mm) Drvena biomasa (1. 1) Cjepanica Dužina (L) i promjer (D) (maksimalni promjer pojedinog komada) P 200 L < 200 mm i D < 20 drvo za paljenje P 200 L = 200 mm ± 20 mm i 40 mm ≤ D ≤ 150 mm P 250 L = 250 mm ± 20 mm i 40 mm ≤ D ≤ 150 mm L = 330 mm ± 20 mm i 40 mm ≤ D ≤ 160 mm P 330 L = 500 mm ± 40 mm i 60 mm ≤ D ≤ 250 mm P 500 L = 1 000 mm ± 50 mm i 60 mm ≤ D ≤ 350 mm P 1000 L > 1 000 mm utvrditi stvarnu vrijednost i promjer P 1000+ Drvo Treba utvrditi koristi li se bjelogorica, crnogorica ili mješovito drvo. energetska gustoća, Ear (k. Wh/m 3 rasuto ili naslagano) Preporučuje se specificirati prilikom prodaje na malo. Sadržaj vlage (w-% kako je primljeno) Cjepanica spremna za peć M 20 * 20 % M 30 * 30 % Dozrela u skladištu M 40 * 40 % Dozrela u šumi M 65 * 65 % Svježa, nakon sječe u šumi

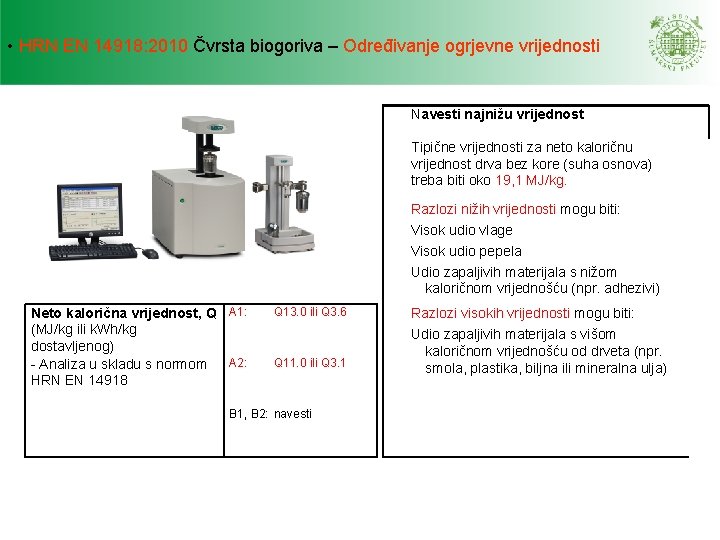

• HRN EN 14918: 2010 Čvrsta biogoriva – Određivanje ogrjevne vrijednosti Navesti najnižu vrijednost Tipične vrijednosti za neto kaloričnu vrijednost drva bez kore (suha osnova) treba biti oko 19, 1 MJ/kg. Razlozi nižih vrijednosti mogu biti: Visok udio vlage Visok udio pepela Udio zapaljivih materijala s nižom kaloričnom vrijednošću (npr. adhezivi) A 1: Neto kalorična vrijednost, Q (MJ/kg ili k. Wh/kg dostavljenog) - Analiza u skladu s normom A 2: HRN EN 14918 Q 13. 0 ili Q 3. 6 Q 11. 0 ili Q 3. 1 B 1, B 2: navesti Razlozi visokih vrijednosti mogu biti: Udio zapaljivih materijala s višom kaloričnom vrijednošću od drveta (npr. smola, plastika, biljna ili mineralna ulja)

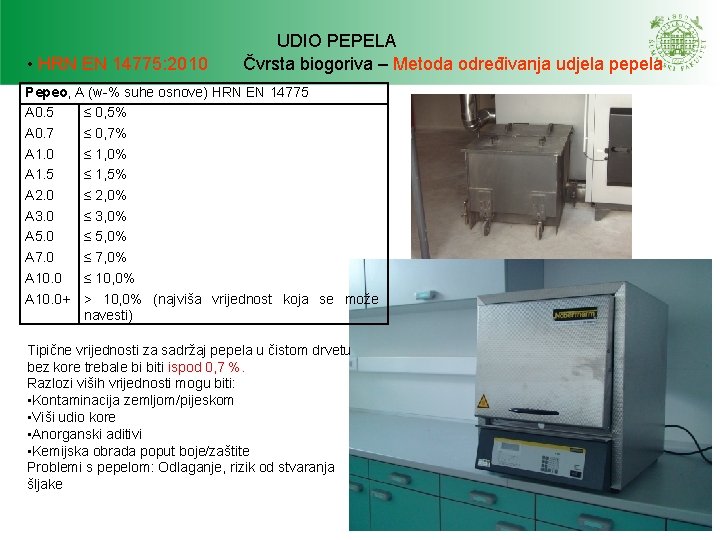

• HRN EN 14775: 2010 UDIO PEPELA Čvrsta biogoriva – Metoda određivanja udjela pepela Pepeo, A (w-% suhe osnove) HRN EN 14775 A 0. 5 ≤ 0, 5% A 0. 7 ≤ 0, 7% A 1. 0 ≤ 1, 0% A 1. 5 ≤ 1, 5% A 2. 0 ≤ 2, 0% A 3. 0 ≤ 3, 0% A 5. 0 ≤ 5, 0% A 7. 0 ≤ 7, 0% A 10. 0 ≤ 10, 0% A 10. 0+ > 10, 0% (najviša vrijednost koja se može navesti) Tipične vrijednosti za sadržaj pepela u čistom drvetu bez kore trebale bi biti ispod 0, 7 %. Razlozi viših vrijednosti mogu biti: • Kontaminacija zemljom/pijeskom • Viši udio kore • Anorganski aditivi • Kemijska obrada poput boje/zaštite Problemi s pepelom: Odlaganje, rizik od stvaranja šljake

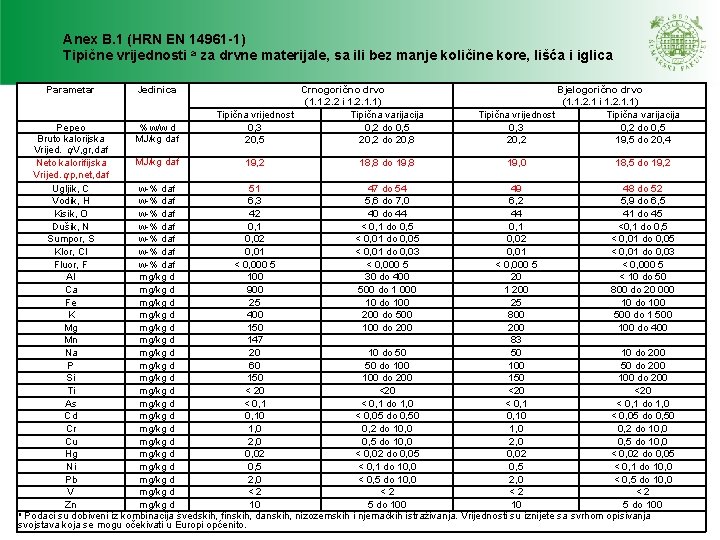

Anex B. 1 (HRN EN 14961 -1) Tipične vrijednosti a za drvne materijale, sa ili bez manje količine kore, lišća i iglica Parametar Jedinica Crnogorično drvo (1. 1. 2. 2 i 1. 2. 1. 1) Tipična vrijednost Tipična varijacija 0, 3 0, 2 do 0, 5 20, 2 do 20, 8 Bjelogorično drvo (1. 1. 2. 1 i 1. 2. 1. 1) Tipična vrijednost Tipična varijacija 0, 3 0, 2 do 0, 5 20, 2 19, 5 do 20, 4 Pepeo % w/w d MJ/kg daf Bruto kalorijska Vrijed. q. V, gr, daf MJ/kg daf Neto kalorifijska 19, 2 18, 8 do 19, 8 19, 0 18, 5 do 19, 2 Vrijed. qp, net, daf Ugljik, C w-% daf 51 47 do 54 49 48 do 52 Vodik, H w-% daf 6, 3 5, 6 do 7, 0 6, 2 5, 9 do 6, 5 Kisik, O w-% daf 42 40 do 44 44 41 do 45 Dušik, N w-% daf 0, 1 < 0, 1 do 0, 5 0, 1 <0, 1 do 0, 5 Sumpor, S w-% daf 0, 02 < 0, 01 do 0, 05 Klor, Cl w-% daf 0, 01 < 0, 01 do 0, 03 Fluor, F w-% daf < 0, 000 5 Al mg/kg d 100 30 do 400 20 < 10 do 50 Ca mg/kg d 900 500 do 1 000 1 200 800 do 20 000 Fe mg/kg d 25 10 do 100 K mg/kg d 400 200 do 500 800 500 do 1 500 Mg mg/kg d 150 100 do 200 100 do 400 Mn mg/kg d 147 83 Na mg/kg d 20 10 do 50 50 10 do 200 P mg/kg d 60 50 do 100 50 do 200 Si mg/kg d 150 100 do 200 Ti mg/kg d < 20 <20 <20 As mg/kg d < 0, 1 do 1, 0 Cd mg/kg d 0, 10 < 0, 05 do 0, 50 Cr mg/kg d 1, 0 0, 2 do 10, 0 Cu mg/kg d 2, 0 0, 5 do 10, 0 Hg mg/kg d 0, 02 < 0, 02 do 0, 05 Ni mg/kg d 0, 5 < 0, 1 do 10, 0 Pb mg/kg d 2, 0 < 0, 5 do 10, 0 V mg/kg d < 2 < 2 Zn mg/kg d 10 5 do 100 a Podaci su dobiveni iz kombinacija švedskih, finskih, danskih, nizozemskih i njemačkih istraživanja. Vrijednosti su iznijete sa svrhom opisivanja svojstava koja se mogu očekivati u Europi općenito.

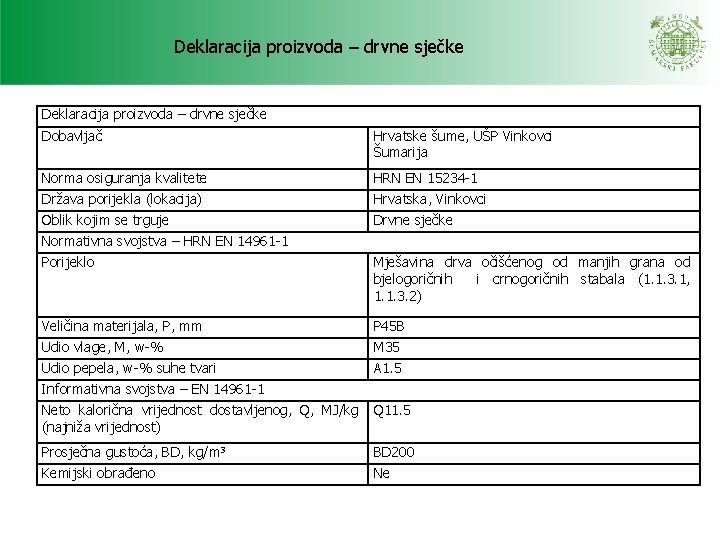

Deklaracija proizvoda – drvne sječke Dobavljač Hrvatske šume, UŠP Vinkovci Šumarija Norma osiguranja kvalitete HRN EN 15234 -1 Država porijekla (lokacija) Hrvatska, Vinkovci Oblik kojim se trguje Drvne sječke Normativna svojstva – HRN EN 14961 -1 Porijeklo Mješavina drva očišćenog od manjih grana od bjelogoričnih i crnogoričnih stabala (1. 1. 3. 1, 1. 1. 3. 2) Veličina materijala, P, mm P 45 B Udio vlage, M, w-% M 35 Udio pepela, w-% suhe tvari A 1. 5 Informativna svojstva – EN 14961 -1 Neto kalorična vrijednost dostavljenog, Q, MJ/kg (najniža vrijednost) Q 11. 5 Prosječna gustoća, BD, kg/m 3 BD 200 Kemijski obrađeno Ne

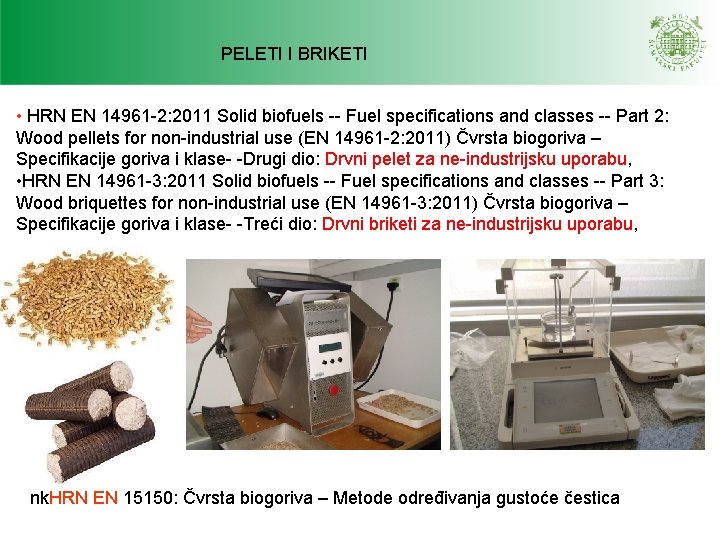

PELETI I BRIKETI • HRN EN 14961 -2: 2011 Solid biofuels -- Fuel specifications and classes -- Part 2: Wood pellets for non-industrial use (EN 14961 -2: 2011) Čvrsta biogoriva – Specifikacije goriva i klase- -Drugi dio: Drvni pelet za ne-industrijsku uporabu, • HRN EN 14961 -3: 2011 Solid biofuels -- Fuel specifications and classes -- Part 3: Wood briquettes for non-industrial use (EN 14961 -3: 2011) Čvrsta biogoriva – Specifikacije goriva i klase- -Treći dio: Drvni briketi za ne-industrijsku uporabu, nk. HRN EN 15150: Čvrsta biogoriva – Metode određivanja gustoće čestica
