ETUDE DUNE SUSPENSION AUTOMOBILE Par la statique graphique

ETUDE D'UNE SUSPENSION AUTOMOBILE Par la statique graphique AZOTE HUI LE F 6 5 A 7 Transmissi on 3 D FIG 3 HG 0 1 HG C 2 4 1 B 0 E

F D E B On recherche les solides soumis à deux glisseurs.

F D E B Chacun de ces solides est soumis à deux glisseurs

F D E B Chacun de ces solides est soumis à deux glisseurs On applique le théorème pour d’un solide soumis à deux glisseurs Et on en déduit la direction des actions en D et en E

F D E B Chacun de ces solides est soumis à deux glisseurs On applique le théorème pour d’un solide soumis à deux glisseurs Et on en déduit la direction des actions en F et en B

On isole la roue 1 et le pivot de fusée 4 A 1 D HG 0 1 HG

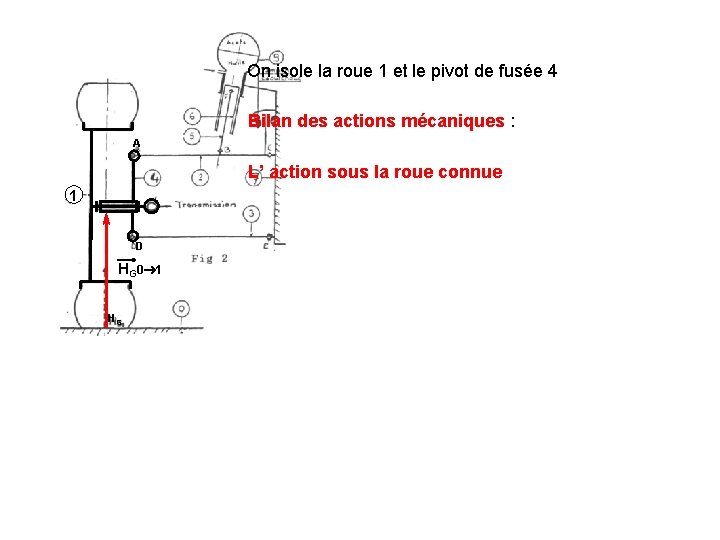

On isole la roue 1 et le pivot de fusée 4 Bilan des actions mécaniques : A L’ action sous la roue connue 1 D HG 0 1 HG

On isole la roue 1 et le pivot de fusée 4 Bilan des actions mécaniques : A L’ action sous la roue connue 1 L’ action de la biellette 3 de direction connue D HG 0 1 HG

On isole la roue 1 et le pivot de fusée 4 Bilan des actions mécaniques : A L’ action sous la roue connue 1 L’ action de la biellette 3 sur 4 de direction connue D HG 0 1 HG L’ action du triangle 2 sur 4 inconnue

On isole la roue 1 et le pivot de fusée 4 Bilan des actions mécaniques : A On applique le PFS 1 Théorème pour un solide soumis à trois glisseurs D HG 0 1 HG

On isole la roue 1 et le pivot de fusée 4 Bilan des actions mécaniques : A On applique le PFS 1 Théorème pour un solide soumis à trois glisseurs D HG 0 1 HG On en déduit la direction de l’action de 2 sur 4

On applique le PFS Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. A 1 D HG 0 1 HG 3827 N HG 0 1

On applique le PFS Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. A 1 D HG 0 1 HG 3827 N HG 0 1

On applique le PFS Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. A 1 D HG 0 1 HG 3827 N HG 0 1

On applique le PFS Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. A On en déduit les normes des actions en D et en A 1 4000 N A 2 4 D 3827 N HG 0 1 HG 1330 N D 3 4

On isole le triangle 2 A A B B C C

On isole le triangle 2 Bilan des actions mécaniques L’action en A connue (opposée de l’action de A 2 4) 4000 N A 4 2 A A B B C C

On isole le triangle 2 Bilan des actions mécaniques L’action en A connue (opposée de l’action de A 2 4) L’action en B de direction connue (d’après l’isolement de 5) 4000 N A 4 2 A A B B C C

On isole le triangle 2 Bilan des actions mécaniques L’action en A connue (opposée de l’action de A 2 4) L’action en B de direction connue (d’après l’isolement de 5) L’action en C de direction inconnue 4000 N A 4 2 A A B B C C

On isole le triangle 2 Bilan des actions mécaniques On applique le PFS Théorème pour un solide soumis à trois glisseurs 4000 N A 4 2 A A B B C C

On isole le triangle 2 Bilan des actions mécaniques On applique le PFS Théorème pour un solide soumis à trois glisseurs On en déduit la direction de l’action de 7 sur 2 au point C 4000 N A 4 2 A A B B C C

On applique le PFS (suite) Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. 4000 N A 4 2 A A B B C C

On applique le PFS (suite) Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. 4000 N A 4 2 A A B B C C

On applique le PFS (suite) Théorème de la résultante Le dynamique formé par les trois glisseurs est fermé. On en déduit les normes des actions en B et en C 10860 N B 5 2 6952 N C 7 2 4000 N A 4 2 A A B B C C
