ETHMOÏDE Philippe GUERIN Ostéopathe D. O. MROF

ETYMOLOGIE DEFINITION Du grec « êthmos » = passoire, crible et « eidos » = forme ou aspect. Os impair, médian et symétrique, appartenant à l’étage antérieur de la base du crâne et au massif facial. Il fait partie du viscéro-crâne.

CONSTITUTION Vue de face une forme de « balance de la justice » : • Une partie horizontale, lame criblée, • Deux masses latérales, chacune aux extrémités de la lame horizontale, • Au milieu : une lame verticale, composée de : Ø la crista galli au-dessus de la lame criblée, Ø la lame perpendiculaire en-dessous qui constitue la partie postéro-supérieure de la cloison nasale.

RAPPORTS OSSEUX En haut : le frontal En arrière : le sphénoïde En bas : le vomer Latéralement en haut : les unguis Latéralement : les maxillaires supérieurs

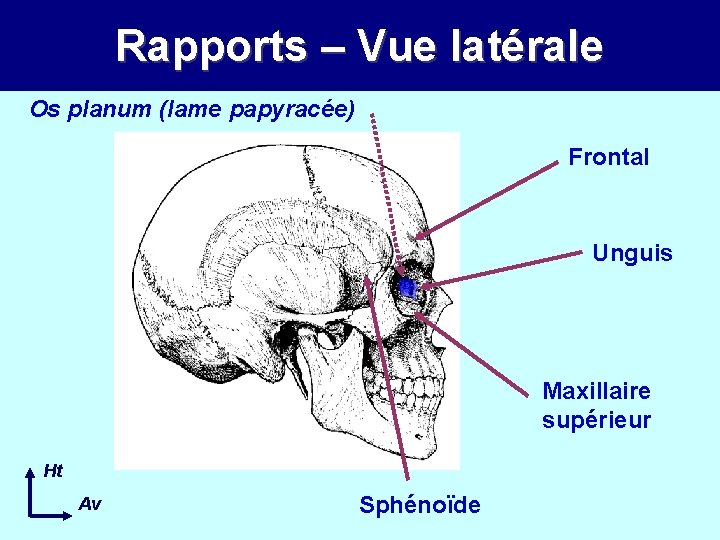

Rapports – Vue latérale Os planum (lame papyracée) Frontal Unguis Maxillaire supérieur Ht Av Sphénoïde

Rapports – Vue antérieure Frontal Os planum (lame papyracée) Sphénoïde Cornet moyen Lame perpendiculaire Vomer Maxillaire supérieur Ht Dhs Unguis

Rapports – Vue interne Faux du cerveau Frontal Crista galli Maxillaire supérieur Lame perpendiculaire Vomer Sphénoïde Ht Av

Rapports – Vue endocrânienne Frontal Lame criblée Processus alaires Crista galli Sphénoïde Av Dhs

Rapports – Coupe frontale Lame criblée Crista galli Frontal Lame perpendiculaire Orbite Malaire Sinus maxillaire Vomer Maxillaire supérieur Ht Cornet inférieur Fosse nasale Dhs

Description – Vue supérieure Crista galli Fente ethmoïdale Trou ethmoïdal Canal ethmoïdofrontal antérieur Cellule ethmoïdale Canal ethmoïdofrontal postérieur Trou borgne Processus alaires Facette unguis Lame criblée Os planum (lame papyracée) Cornet moyen Av Dhs

Description – Vue antérieure Lame criblée Facette frontale Facette unguis Facette maxillaire Apophyse crista galli Processus alaires Cellule ethmoïdale Os planum (lame papyracée) Apophyse unciforme Cornet moyen Lame perpendiculaire Ht Av

Description – Vue latérale Lame criblée Processus alaires Facette frontale Fente ethmoïdale Facette sphénoïdale Trou ethmoïdal Os planum (lame papyracée) Canaux ethmoïdofrontaux Apophyse crista galli Facette maxillaire Facette unguis Apophyse unciforme Cellule Lame ethmoïdale perpendiculaire Ht Av

CORNETS ETHMOÏDAUX Lames osseuses enroulées sur elles-mêmes autour d’un axe antéro-postérieur. Rattachés à la face interne des masses latérales l’ethmoïde par leur bord supérieur. Deux cornets constants : ØCornet supérieur (ou cornet de Morgagni) ØCornet moyen Deux cornets inconstants : ØCornet de Santorini (au-dessus de la moitié postérieure du cornet supérieur) ØCornet de Zuckerkandl (très rare, souvent réduit à une simple crète osseuse) Les cellules ethmoïdales s’ouvrent dans les méats, supérieur et inférieur, compris entre les cornet et la face interne des masses latérales

Cornets ethmoïdaux Lame criblée Apophyse crista galli Cornet supérieur Méat Cellule ethmoïdale Cornet moyen Ht Lame perpendiculaire Dhs

APOPHYSE UNCIFORME Lamelle osseuse oblique en bas et en arrière. Part en avant du méat moyen. Croise la partie supérieure de l’orifice d’entrée du sinus maxillaire. En général se divise en : ØLamelle inférieure, presque verticale, s’articule avec l’apophyse ethmoïdale du cornet inférieur, ØLamelle postérieure, vers le palatin (en arrière), ØLamelle ascendante, oblique en haut et arrière, vers le pôle postérieur de la bulle ethmoïdale.

TROUS DE L’ETHMOÏDE Trous de la lame criblée : Entre étage antérieur et fosses nasales. ØRameaux du nerf olfactif (I) ØBranche de l’artère ethmoïdale antérieure Fente ethmoïdale : Dans la lame criblée en dehors de l’apophyse crista galli. ØUn prolongement de la dure-mère Trou ethmoïdal : Dans la lame criblée en dehors de de la fente ethmoïdale. ØNerf nasal interne, branche du nerf ophtalmique (V 1) ØArtère ethmoïdale antérieure

TROUS DE L’ETHMOÏDE (suite) Canal ethmoïdo-frontal antérieur : Entre les masses latérales et le frontal. Fait communiquer orbite et étage antérieur. ØNerf nasal interne ØArtère ethmoïdale antérieure Canal ethmoïdo-frontal postérieur : Entre les masse latérales et le frontal. Fait communiquer orbite et étage antérieur. ØNerf sphéno-ethmoïdal de Luschka ØArtère ethmoïdale postérieure

NOMENCLATURE Ethmoïde Processus alaires Os ethmoidale Ala cristae galli Apophyse crista galli Crista galli Apophyse unciforme Processus uncinatus Gouttière uncibullaire Hiatus semilunaris Lame criblée Lamina cribosa Lame perpendiculaire Lamina perpendicularis Os planum (lame papyracée) Lamina orbitalis Cellule ethmoïdale Cellulae ethmoidales Cornet supérieur ou de Morgagni Concha nasalis superior Cornet moyen Concha nasalis media Méats ethmoïdaux Meatus ethmoidales
