Generel introduktion Del 1 30 -11 -2017 Di. Kon – MOLIO Konference 2017 2

Hvem er Di. Kon? 30 -11 -2017 Di. Kon – MOLIO Konference 2017 3

Formål ”Sammen om den digitale byggeproces” Tager afsæt i gældende branchestandarder Én samlet stemme, der favner både rådgivere og entreprenører Alt frigives til byggebranchen til fri anvendelse 30 -11 -2017 Di. Kon – MOLIO Konference 2017 4

Di. Kon vejledninger og værktøjer Di. Kon Leverancespecifikation 30 -11 -2017 Di. Kon Bygningsdelsspecifikation Di. Kon – MOLIO Konference 2017 Strukturering af udbudsmaterialet 5

Di. Kon Leverancespecifikation – hvorfor? 30 -11 -2017 Di. Kon – MOLIO Konference 2017 6

Di. Kon Leverancespecifikation – hvorfor? Stigende krav til IKT større krav til bygningsmodeller § Stiller krav til præcise aftaler om modelleverancer § Alle fag og bygningsdele ikke skal detaljeres/specificeres på samme informationsniveau i faserne § Behov for entydigt at beskrive indholdet af en bygningsmodel i forhold til geometri (detaljeniveau og præcision) og i forhold til øvrig information i objekterne – egenskaber § Hvem der skal levere hvilken information i modellen hvornår? 30 -11 -2017 Di. Kon – MOLIO Konference 2017 7

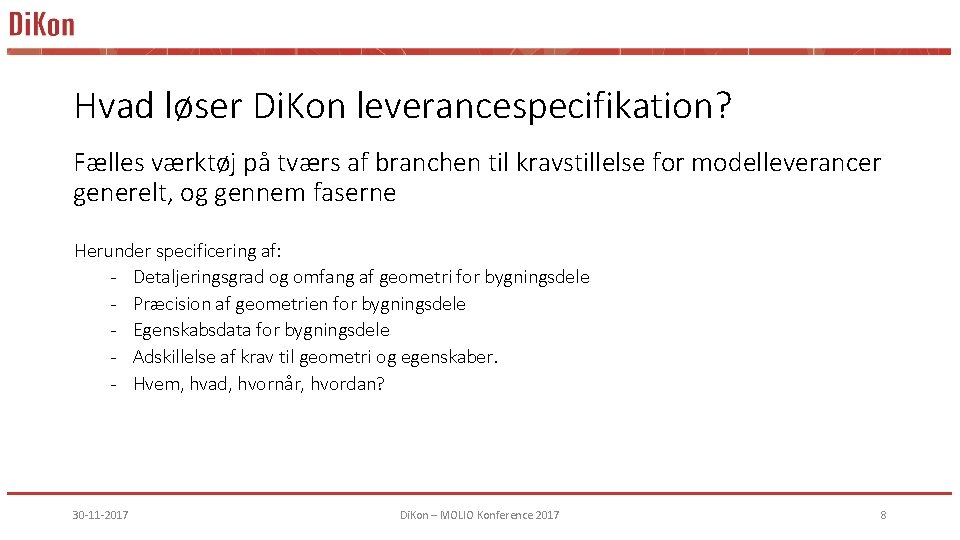

Hvad løser Di. Kon leverancespecifikation? Fælles værktøj på tværs af branchen til kravstillelse for modelleverancer generelt, og gennem faserne Herunder specificering af: - Detaljeringsgrad og omfang af geometri for bygningsdele - Præcision af geometrien for bygningsdele - Egenskabsdata for bygningsdele - Adskillelse af krav til geometri og egenskaber. - Hvem, hvad, hvornår, hvordan? 30 -11 -2017 Di. Kon – MOLIO Konference 2017 8

Hvad understøtter Di. Kon leverancespecifikation? YB 2012 + tillæg 8. 4 Digital projektering Hvordan? Understøtter definitionerne: - Forventet - Fastlagt - Endeligt 30 -11 -2017 Di. Kon – MOLIO Konference 2017 9

Hvad understøtter Di. Kon leverancespecifikation? IKT-aftale – 4: Digital projektering Hvordan? Understøtter specificeringen af punktet: ”Omfang, anvendelse og strukturering af fagmodeller samt fællesmodeller fastlægges af rådgiveren. Egenskaber, der skal knyttes til objekterne i bygningsmodellerne for den digitale projektering, fastlægges af rådgiveren. ” 30 -11 -2017 Di. Kon – MOLIO Konference 2017 10

Hvad understøtter Di. Kon leverancespecifikation? CCS Informationsniveauer Hvordan? Præcisere eksisterende informationsniveauer fra Molio med 22 konkrete bygningsdele herunder information om geometri og egenskaber 30 -11 -2017 Di. Kon – MOLIO Konference 2017 11

Hvad understøtter Di. Kon leverancespecifikation? Bips A 113 Hvordan? A 113 bygningsdele som Betonvægge, Betonsøjler, Betonbjælker og Huldæk er indeholdt som særskilte bygningsdele i Di. Kon Leverancespecifikation og understøtter derved A 113 modellerne 1 -7. 30 -11 -2017 Di. Kon – MOLIO Konference 2017 12

Hvordan anvendes værktøjet? Di. Kon Leverancespecifikation Angiver en projektspecifik leverance, som klienten (bygherren) efterspørger. Dynamisk dokument der tilrettes projektets behov og krav. 30 -11 -2017 Di. Kon Bygningsdelsspecifikation + Di. Kon – MOLIO Konference 2017 Dikons branchebestemmelse af detaljeringsog informationsniveauer for 22 bygningsdele. Basis dokument og bør ikke tilrettes. 13

Di. Kon Bygningsdelsspecifikation 30 -11 -2017 Di. Kon – MOLIO Konference 2017 14

30 -11 -2017 Di. Kon – MOLIO Konference 2017 15

Informationsniveau 3 -6 • • Informationsniveau 3 ~ Dispositionsforslag Informationsniveau 4 ~ Projektforslag Informationsniveau 5 ~ Hovedprojekt Informationsniveau 6 ~ Udførelse 30 -11 -2017 Di. Kon – MOLIO Konference 2017 16

Mapning af informationsniveau til MTH og BIM forums LOD niveauer 30 -11 -2017 Di. Kon – MOLIO Konference 2017 17

Grafisk illustration af bygningsdelen 30 -11 -2017 Di. Kon – MOLIO Konference 2017 18

Beskrivelse af geometrisk omfang og detaljering 30 -11 -2017 Di. Kon – MOLIO Konference 2017 19

Obligatoriske egenskaber for bygningsdelen 30 -11 -2017 Di. Kon – MOLIO Konference 2017 20

Valgfrie egenskaber efter projekt behov 30 -11 -2017 Di. Kon – MOLIO Konference 2017 21

Måleregel iht. CCS måleregler 30 -11 -2017 Di. Kon – MOLIO Konference 2017 22

Egenskaber oversat til CCS egenskaber 30 -11 -2017 Di. Kon – MOLIO Konference 2017 23

Di. Kon Leverancespecifikation Hands On Demo 30 -11 -2017 Di. Kon – MOLIO Konference 2017 24

Hvornår indgår det i projektet? • Di. Kons leverancespecifikation sikre bygherren en bygningsmodel på ”brancheniveau” Tilbud 30 -11 -2017 Projektspecifik leverancespecifikation, som et planlægnings- og projektstyringsværktøj Projektering Di. Kon – MOLIO Konference 2017 Udførelse 25

Egenskaber • Objekt = geometri + egenskaber • Alt der ikke kan udtrykkes i geometri kan udtrykkes i egenskaber • Egenskabsnavn + egenskabsværdi skal være klart defineret for at kunne anvendes i automatiserede processer 30 -11 -2017 Di. Kon – MOLIO Konference 2017 26

Di. Kon Egenskaber = CCS Egenskaber ccs. molio. dk • Opslagsværk med entydigt definerede egenskaber. • Reference til internationale standarder – primært IFC. • Sikrer entydighed i navngivning og værdier. 30 -11 -2017 Di. Kon – MOLIO Konference 2017 27

Sammenhæng Di. Kon 30 -11 -2017 ccs. molio. dk Di. Kon – MOLIO Konference 2017 Building. Smart 28

WEB – www. dikon. info 30 -11 -2017 Di. Kon – MOLIO Konference 2017 29

Linked. In 30 -11 -2017 Di. Kon – MOLIO Konference 2017 30

30 -11 -2017 Di. Kon – MOLIO Konference 2017 31

Praktiske erfaringer Del 2 30 -11 -2017 Di. Kon – MOLIO Konference 2017 32

Praktiske erfaringer 30 -11 -2017 Di. Kon – MOLIO Konference 2017 33

Erfaringer i Årstiderne Arkitekter • Stærkt værktøjer til indledende dialog omkring grænseflader i projekt. • Stor styrke at tidsopdele leverancespecifikationen, fx i uger. Kobling til projekteringstidsplan. • Adskillelsen af geometri og egenskaber giver fleksibilitet i afklaring af modelniveauer. 30 -11 -2017 Di. Kon – MOLIO Konference 2017 34

Leverancespecifikation tidsopdelt 30 -11 -2017 Di. Kon – MOLIO Konference 2017 35

30 -11 -2017 Di. Kon – MOLIO Konference 2017 36

30 -11 -2017 Di. Kon – MOLIO Konference 2017 37

Erfaringer i Årstiderne Arkitekter • Løbende ajourføring er vanskelig. • Bygningsdelsspecifikationen danner udgangspunkt for fastlæggelse af niveauer ved opmåling, scanning mv. af eksisterende bygninger. • Flere og flere projektledere ser værdien af leverancespecifikationen og tager selv teten på at få den indarbejdet i projektplanlægning. 30 -11 -2017 Di. Kon – MOLIO Konference 2017 38

30 -11 -2017 Di. Kon – MOLIO Konference 2017 39

30 -11 -2017 Di. Kon – MOLIO Konference 2017 40

Værdi og gevinst • Dialogskabende • Bevidsthed om vigtighed af planlagt samarbejde • Modelleverance og projekteringstidsplan kobles sammen 30 -11 -2017 Di. Kon – MOLIO Konference 2017 41

Praktiske erfaringer 30 -11 -2017 Di. Kon – MOLIO Konference 2017 42

Hvor indgår modelleverancen hos Sweco Udbudsmateriale Intern samarbejdsproces Kommunikation mellem samarbejdspartner 30 -11 -2017 Projektstyring og planlægning Di. Kon – MOLIO Konference 2017 43

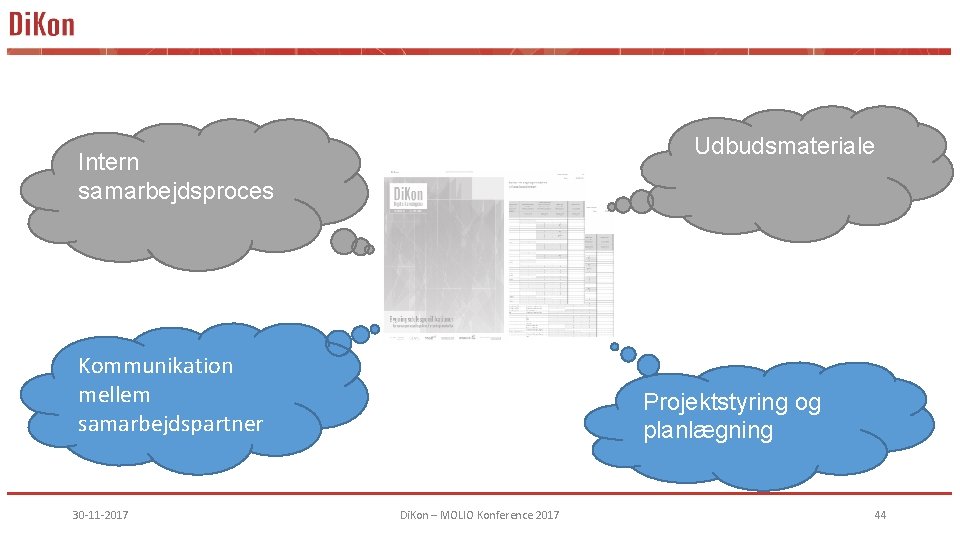

Udbudsmateriale Intern samarbejdsproces Kommunikation mellem samarbejdspartner 30 -11 -2017 Projektstyring og planlægning Di. Kon – MOLIO Konference 2017 44

Den projektspecifikke leveranceplan Leveraceplanen løser ikke den almindelige koordinering mellem fagdisciplinerne Tilpasning: Et redskab for: - Specifik aflevering - eksempelvis elementprojekt kælder Projektstyring og samarbejde - Tid tilpasses projektet – særligt for totalentrepriser - - Yderligere bygningsdele indsættes, som er afgørende for fagenes arbejdstakter. Eksempelvis udsparinger fra arkitekten, installationer og underleverandører. - Synliggør omfang og konsekvens ved redigering i tidsplanen 30 -11 -2017 Synliggør bindinger imellem bygningsdelene og minimerer misforståelser mellem parterne. Eksempelvis dørudsparing / El-kontakt og vinduesudsparing / radiator Di. Kon – MOLIO Konference 2017 45

Projektstyring og planlægning r o v H 30 -11 -2017 Di. Kon – MOLIO Konference 2017 ? n da Modelleverancen 46

Projektstyring og planlægning Projektmedarbejder 2020 -11 -30 Leverancespecifikation, CCS, bygningsdelsmodel, A 102, A 402 YB 8. 1 - 8. 7 + mit ”arbejde”? ? 47

Projektstyring og planlægning Simpelt og brugbart 30 -11 -2017 Adfærd Di. Kon – MOLIO Konference 2017 48

Projektstyring og planlægning 30 -11 -2017 Di. Kon – MOLIO Konference 2017 49

Værdi og gevinst • Højere effektivisering af tværfagligt samarbejde • Bedre planlægning af projektets modenhedsforløb • Den røde tråd mellem bygningsdelsmodellerne og projektstyring 30 -11 -2017 Di. Kon – MOLIO Konference 2017 50

Praktiske erfaringer 30 -11 -2017 Di. Kon – MOLIO Konference 2017 51

30 -11 -2017 Di. Kon – MOLIO Konference 2017 53

30 -11 -2017 Di. Kon – MOLIO Konference 2017 54

Værdi og gevinst • Klare grænseflader for arbejdet med bygningsmodellen • Tryghed for at projektet har fokus på BIM leverancen • Bygningsdelsliste (Projektspecifik) 30 -11 -2017 Di. Kon – MOLIO Konference 2017 55
