ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGTICA EN

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN VIVIENDA UNIFAMILIRAR DE CHIVA Inmaculada Escribà Vicent. 02/2013 – 06/2013 Presentación. 07/2013 Director Académico del PFG. Amadeo Pascual Taller 18. Eficiencia energética en edificación. Modalidad: Científico Técnico. Grado en Arquitectura Técnica.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN EFICIENCIA ENÉRGETICA APLICADA A LA EDIFICACIÓN: � Problemática medioambiental actual. � Grupo Intergubernamental de Expertos sobre Cambio Climático (IPCC) creado por la Organización Meteorológica Mundial (WMO) y el Programa Ambiental de las Naciones Unidas (UNEP) considera que de superarse en 2°C la temperatura en periodos preindustriales los daños serán irreversibles.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN CONSECUENCIAS DEL CAMBIO CLIMÁTICO. � � � Aumento del CO₂ en la atmosfera. Aumento de la temperatura del aire de los océanos. Derretimiento de hielos y glaciares. Aumento de los niveles del mar. Cambio en el patrón y cantidad de precipitaciones. Expansión de los desiertos subtropicales Climas extremos. Desastres naturales como sequías, olas de calor, inundaciones, tormentas, tornados, se han vuelto más frecuentes e intensas. Extinciones de especies. Falta de aguas potables. Cambios en las condiciones de producción de alimentos, lo que puede acarrear la escasez de estos. Cambios en los ecosistemas.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN CONSECUENCIAS DEL CAMBIO CLIMÁTICO. � � � Aumento del CO₂ en la atmosfera. Aumento de la temperatura del aire de los océanos. Derretimiento de hielos y glaciares. Aumento de los niveles del mar. Cambio en el patrón y cantidad de precipitaciones. Expansión de los desiertos subtropicales Climas extremos. Desastres naturales como sequías, olas de calor, inundaciones, tormentas, tornados, se han vuelto más frecuentes e intensas. Extinciones de especies. Falta de aguas potables. Cambios en las condiciones de producción de alimentos, lo que puede acarrear la escasez de estos. Cambios en los ecosistemas.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN CONSECUENCIAS DEL CAMBIO CLIMÁTICO. �Aumento del CO₂ en la atmosfera. Gases Efecto Invernadero Dióxido de carbono Metano Vapor de agua Óxido de nitrógeno Ozono Clorofluorocarbonos Hidrofluorocarbonos Perfluorocarbonos Hexafluoruro de azufre CO₂ CH₄ H₂O N₂O O₃ CFC HFC PFC SF₆

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN EFICIENCIA ENÉRGETICA APLICADA A LA EDIFICACIÓN: �Entrada en vigor de la Directiva 2010/31/UE. �Estados miembros reducir 20% del consumo de energía para el 2020. �Sector de la construcción representa el 40% del consumo energético de la UE. �Y genera el 36% de las emisiones de CO₂.

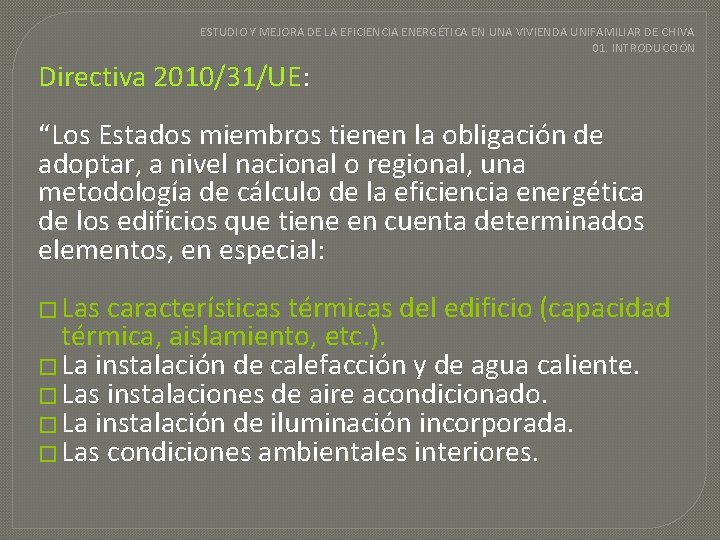

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN Directiva 2010/31/UE: “Los Estados miembros tienen la obligación de adoptar, a nivel nacional o regional, una metodología de cálculo de la eficiencia energética de los edificios que tiene en cuenta determinados elementos, en especial: � Las características térmicas del edificio (capacidad térmica, aislamiento, etc. ). � La instalación de calefacción y de agua caliente. � Las instalaciones de aire acondicionado. � La instalación de iluminación incorporada. � Las condiciones ambientales interiores.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN Directiva 2010/31/UE: “Los Estados miembros tienen la obligación de adoptar, a nivel nacional o regional, una metodología de cálculo de la eficiencia energética de los edificios que tiene en cuenta determinados elementos, en especial: � Las características térmicas del edificio (capacidad térmica, aislamiento, etc. ). � La instalación de calefacción y de agua caliente. � Las instalaciones de aire acondicionado. � La instalación de iluminación incorporada. � Las condiciones ambientales interiores.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN PFG: VIVIENDA INICIAL ESTUDIAR QUE PARTES DE SU ENVOLVENTE FALLAN APLICAR LAS MEJORAS PERTINENTES VIVIENDA FINAL

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN MEJORAS: �Materiales actuales. �Técnicas constructivas “tradicionales” �Soluciones constructivas sencillas. �Inversión inicial fuera íntegramente amortizada por el ahorro económico que supondrían en calefacción. �Mejoras efectuadas sobre proyecto.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN MEJORAS: �Materiales actuales. �Técnicas constructivas “tradicionales” �Soluciones constructivas sencillas. �Inversión inicial fuera íntegramente amortizada por el ahorro económico que supondrían en calefacción. �Mejoras efectuadas sobre proyecto.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN CALEFACCIÓN: Distribución del consumo edificio domésticos* Equipamiento Iluminación Agua Caliente Calefacción Refrigeración energía final en 20, 581 3, 912 27, 41 47, 05 1, 046 % % % Equipamiento Iluminación 1% 21% 4% 47% Agua Caliente Calefacción *Fuente IDAE Refrigeracion 27%

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA � Chiva, Valencia. � Altitud de 268 m. � Altitud Valencia 11 m. CTE –HE. 1 Apéndice D � Zona climática C 2. � Radiación IV. Planeamiento � Zona urbanística residencial.

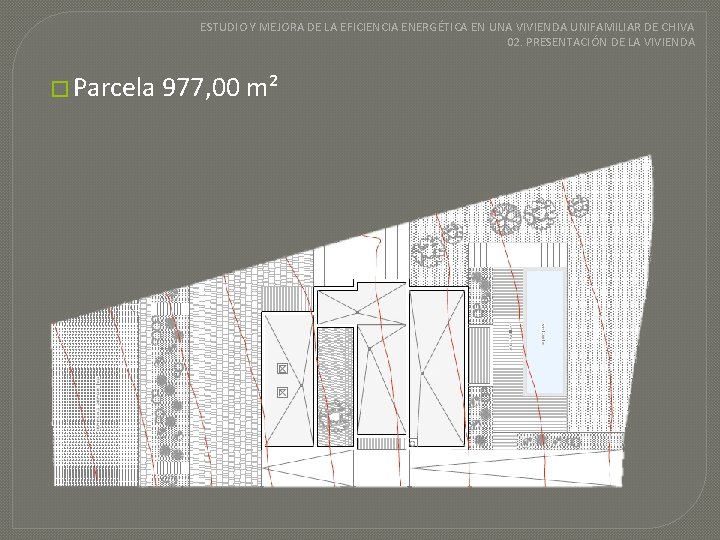

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA � Parcela 977, 00 m²

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA EL EDIFICIO � Dos plantas

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA � ALZADOS

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA � ALZADOS

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA � ALZADOS

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN � ALZADOS

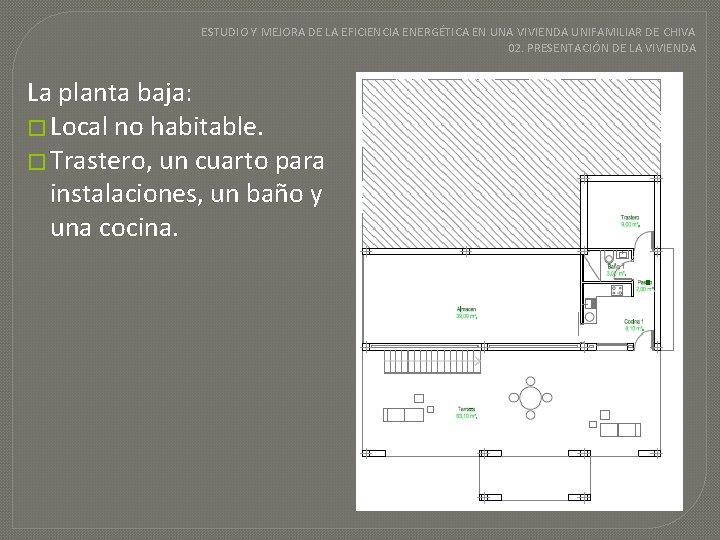

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA La planta baja: � Local no habitable. � Trastero, un cuarto para instalaciones, un baño y una cocina.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA La planta primera: � Vivienda. � 153, 83 m² útiles. � Cocina, comedor, tres habitaciones dobles, dos baños y un despacho.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA ORIENTACIÓN: � La parcela esta situada en la ladera este de una colina. � Parcela de forma longitudinal y en pendiente � Edificio orientación noreste. � Distribución interior: Orientaciones según CTE-HE

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA ORIENTACIONES SEGÚN EL CTE-HE

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 02. PRESENTACIÓN DE LA VIVIENDA

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1: ESTUDIO ENERGÉTICO Y ECONÓMICO

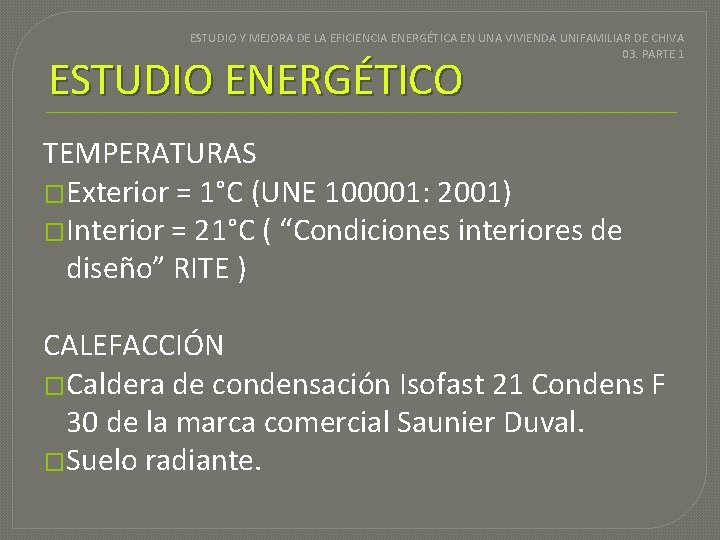

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 ESTUDIO ENERGÉTICO TEMPERATURAS �Exterior = 1°C (UNE 100001: 2001) �Interior = 21°C ( “Condiciones interiores de diseño” RITE ) CALEFACCIÓN �Caldera de condensación Isofast 21 Condens F 30 de la marca comercial Saunier Duval. �Suelo radiante.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 PÉRDIDAS TOTALES (DEMANDA) POTÉNCIA CALDERA CONSUMO DE GAS FACTURACIÓN

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 PÉRDIDAS TOTALES (DEMANDA) 19, 63 k. W POTÉNCIA CALDERA 20, 09 k. W CONSUMO DE GAS 40371 k. W año FACTURACIÓN 2946 € año

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 PÉRDIDAS TOTALES (DEMANDA) 19, 63 k. W POTÉNCIA CALDERA 20, 09 k. W CONSUMO DE GAS 40371 k. W año FACTURACIÓN 2946 € año

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 MEJORAS CALDERA � Caldera de condensación Isofast 21 Condens F 30 de la marca comercial Saunier Duval. � Cuando se quema gas natural éste produce agua en forma de vapor, CO₂, y calor. Normalmente los gases generados en la combustión se extraen directamente al exterior, a temperaturas entre los 100°C y los 200°C, en las calderas de condensación sin embargo el calor residual presente en estos gases se aprovecha como aporte adicional de energía. � Tienen un alto rendimiento. � Reducción del consumo de gas hasta en un 25%. � Ahorro económico proporcionalen la factura del gas. � Son menos contaminantes al tener unas emisiones de CO₂ menores.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 SUELO RADIANTE � Este sistema consiste en una tubería por la que trascurre agua caliente o un circuito eléctrico que discurre bajo la superficie del local a calefactor. � Reparto de temperaturas más homogéneo � Mayor sensación de confort en todos los puntos � Mayor sensación de bienestar aún a menos temperatura, � Favorece a que el aire frio no se acumule bajo. � Temperatura del agua del circuito más baja. � Compatible con fuentes energéticas alternativas como la solar.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIO DE CARPINTERÍA �Actual: aluminio �Mejora: PVC �Consumo anual 40059, 5 k. W �Ahorro en calefacción 311, 7 k. W año �Facturación anual 2923, 34 € año �Ahorro económico 22, 35 € año

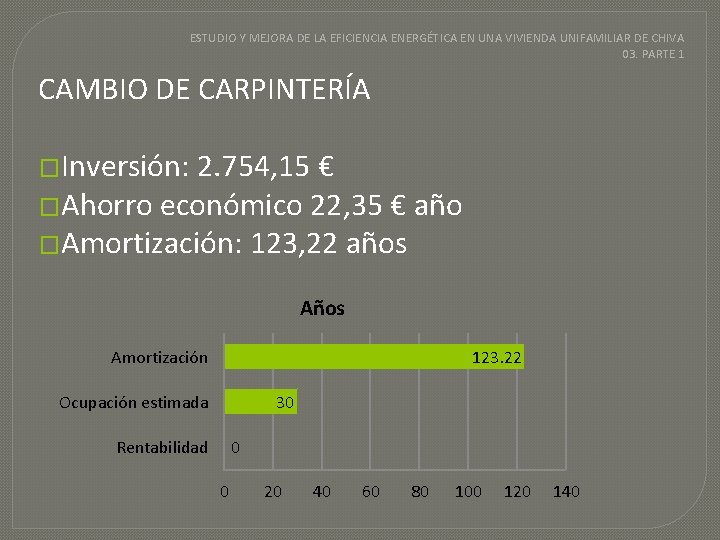

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIO DE CARPINTERÍA �Inversión: 2. 754, 15 € �Ahorro económico 22, 35 € año �Amortización: 123, 22 años Amortización 123. 22 Ocupación estimada 30 0 Rentabilidad 0 20 40 60 80 100 120 140

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIÓ DE AISLANTE � � Actual: Lana de roca Mejora: Poliestireno expandido (EPS) FACHADA � Sistema tradicional de doble hoja. � Primera de ladrillo cerámico hueco de 11 cm. � Con cámara de aire. � Panel aislante de lana de roca. � Segunda hoja de ladrillo cerámico hueco de 7 cm. � Exteriormente enlucido con revoco de cemento en la proporción 1: 3. � Interiormente enlucido con pasta de yeso.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 ESTRUCTURA � Jácenas y pilares de hormigón armado. � Las viguetas prefabricadas. � Los entrevigados con bovedilla de cemento. � El rellenado de los senos se ha realizado con hormigón.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 U Máx. establecida CTE Suelo en contacto con el terreno U = 2, 994 W/m²·K Suelo en contacto con espacios no U = 1, 436 W/m²·K habitables Suelo en contacto con el exterior U = 2, 212 W/m²·K 0, 65 W/m²·K

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIO DE AISLANTE �EPS Perimetralmente en el primer metro de forjado en contacto con el terreno. �Indica la figura E. 1 del apéndice E del CTE HE 1.

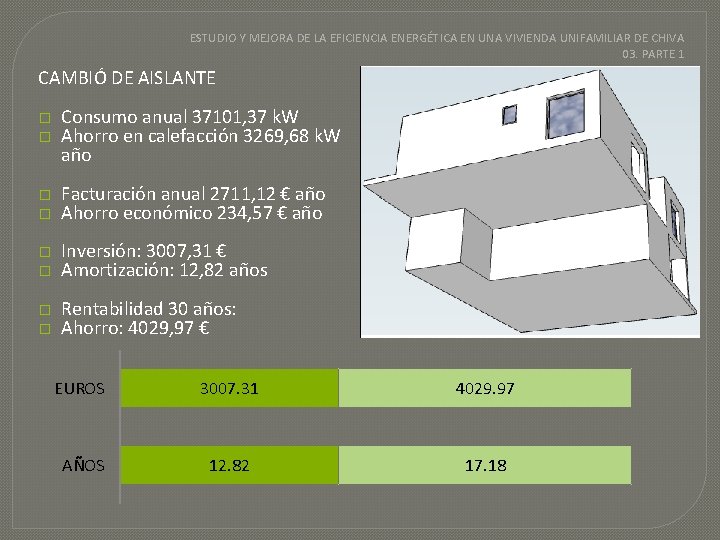

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIÓ DE AISLANTE � � Consumo anual 37101, 37 k. W Ahorro en calefacción 3269, 68 k. W año � � Facturación anual 2711, 12 € año Ahorro económico 234, 57 € año � � Inversión: 3007, 31 € Amortización: 12, 82 años � � Rentabilidad 30 años: Ahorro: 4029, 97 € EUROS 3007. 31 4029. 97 AÑOS 12. 82 17. 18

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CERRAMIENTO �Fachada noroeste. �% de cristal. � Orientación. � Gran pérdida de calor.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CERRAMIENTO �Aprovechar el calor que se disipa del interior.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CERRAMIENTO

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CERRAMIENTO �Consumo anual 38402, 53 k. W �Ahorro en calefacción 1968, 52 k. W año �Facturación anual 2804, 47 € año �Ahorro económico 141, 22 € año �Inversión: 6. 809, 82 € �Amortización: 48, 22 años

CERRAMMIENTO ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 Ventajas: � � Crea un espacio que no solo tiene aplicaciones de ahorro energético, sino que nos va a generar un zona en la vivienda que se va a poder utilizar durante todo el año. En invierno como terraza cerrada. � En verano, va a evitar la radiación directa del sol. � Cuidado sobrecalentamientos � Ventilable, . � Muy interesante desde el punto de vista de la eficiencia energética al combinarla con la mejora en ventilación.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 VENTILACIÓN –INFILTRACIÓN Ventajas: � Correcta circulación del aire caliente nos permitirá reutilizarlo sin necesidad de recalentarlo. � En edificios de una sola planta: vivienda sea muy aislante y estanca para hacer un óptimo uso de la calefacción. � Según el CTE-HS 3 las viviendas deben ventilarse según los criterios marcados. � Obliga permanentemente a utilizar energía calentando constantemente aire frio.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 VENTILACIÓN – INFILTRACIÓN � Caudales Según el CTE – HS 3 Salón comedor 18 l/s Dormitorio 2 10 l/s Dormitorio 3 10 l/s Baño 3 15 l/s Cocina 103, 8 l/s Despacho 6 l/s Baño 2 15 l/s Dormitorio 1 10 l/s

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN VENTILACIÓN – INFILTRACIÓN

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 VENTILACIÓN – INFILTRACIÓN � � Consumo anual 38487, 30 k. W Ahorro en calefacción 1883, 75 k. W año � � Facturación anual 2810, 55 € año Ahorro económico 135, 15 € año � � Inversión: 326, 69 € Amortización: 2, 42 años � � Rentabilidad 30 años: Ahorro: 3727, 68 € AÑOS EUROS 2. 42 326. 69 27. 58 3727. 68

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 01. INTRODUCCIÓN AISLANTE EN SUELOS Suelo en contacto con el terreno U = 2, 994 W/m²·K Suelo en contacto con espacios no U = 1, 436 W/m²·K habitables Suelo en contacto con el exterior U = 2, 212 W/m²·K U Máx. establecida CTE 0, 65 W/m²·K

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIÓ DE AISLANTE � Combi EPS [1. 5 mm] � Heraklith � Panel a base de viruta de madera en viruta fina aglomerada con cemento blanco combinada con EPS

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 CAMBIÓ DE AISLANTE � � Consumo anual 33849, 45 k. W Ahorro en calefacción 6521, 60 k. W año � � Facturación anual 2477, 82 € año Ahorro económico 467, 88 € año � � Inversión: 1. 840, 10 € Amortización: 3, 93 años � � Rentabilidad 30 años: Ahorro: 12196, 22 € AÑOS 3. 93 26. 07 EUROS 1840. 1 12196. 22

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 TOTALES �Consumo anual 26304, 86 k. W �Ahorro en calefacción 14066, 19 k. W año 45000 40000 35000 30000 25000 20000 15000 10000 5000 0 COMSUMO AHORRO INICIAL 2 3 4 5 TOTAL

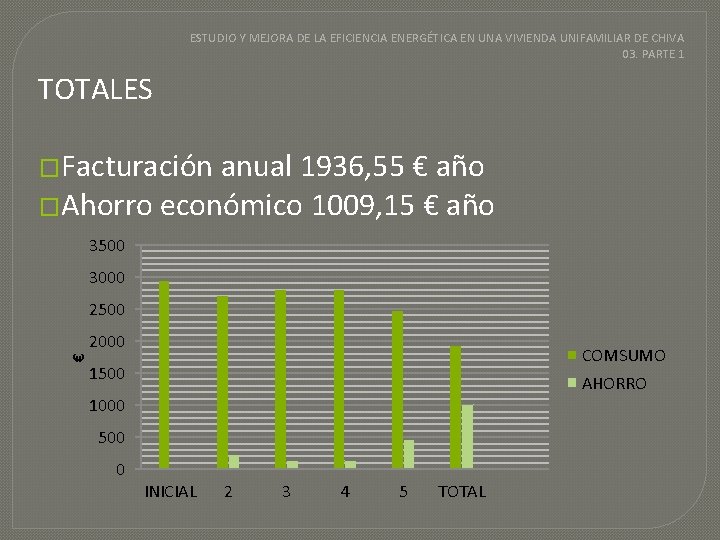

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 TOTALES �Facturación anual 1936, 55 € año �Ahorro económico 1009, 15 € año 3500 3000 2500 2000 € COMSUMO 1500 AHORRO 1000 500 0 INICIAL 2 3 4 5 TOTAL

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 su e e ila e d sla nt Ve ta l To lo s n ció o ra m ie nt e Ce r nt Ai Ca m bi o de ai sla nt ici In 35000 30000 25000 20000 15000 10000 5000 0 -5000 -10000 -15000 al TOTALES � Inversión: 11983, 92 € � Amortización: 11, 88 años � Rentabilidad 30 años: � Ahorro: 18290, 5 €

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 03. PARTE 1 TOTALES � Inversión: 11983, 92 € � Amortización: 11, 88 años � Rentabilidad 30 años: � Ahorro: 18290, 5 € AÑOS 11. 88 18. 12 EUROS 11983. 92434 18290. 5

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CERTIFICACIÓN ENERGÉTICA

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 � Certificación energética. Directiva 2010/31/UE “Cuando un edificio o una unidad de un edificio se proponga para la venta o alquiler, el indicador de eficiencia energética del certificado de eficiencia debe figurar en la publicidad que aparezca en los medios publicitarios” � � Emisiones de CO₂. � � LIDER del CTE CALENER del Ministerio de Industria y Comercio y el Ministerio de Vivienda.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 LIDER del CTE �Cumplimiento con el CTE.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 LIDER del CTE �Cumplimiento con el CTE.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 MALLORQUINAS. � Proteger el interior de la vivienda del soleamiento mediante mallorquinas. � Se han dispuesto de diferente manera según la fachada donde se ubiquen. � En la fachada F 2, de orientación sureste, se han colocado de forma vertical, ya que los rayos del sol cuando amanece son más horizontales. � En los huecos de las fachadas F 3 y F 6 ambas con orientación suroeste se han situado mallorquinas con las lamas horizontales, ya que, durante el día los rayos del sol inciden de forma más vertical. � Para finalizar, en la fachada F 4 orientada hacia el noroeste, las lamas de las mallorquinas vuelven a ser verticales ya que como sucede en el amanecer, al atardecer los rallos son otra vez horizontales.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 MALLORQUINAS.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 LIDER del CTE �Cumplimiento con el CTE.

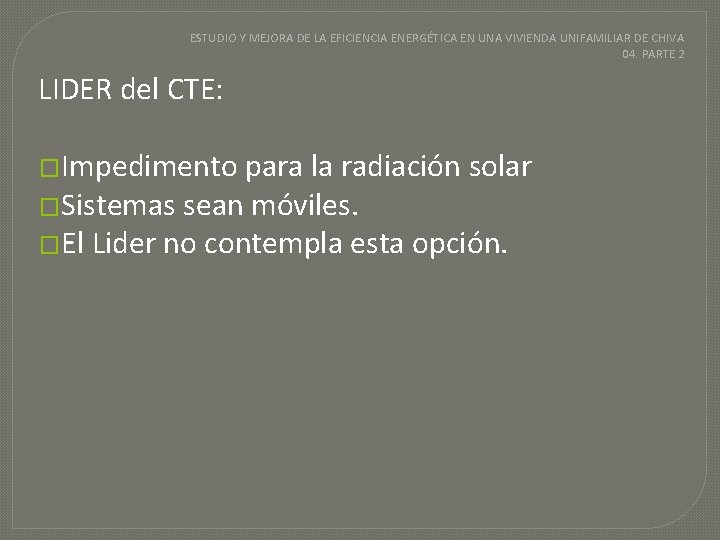

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 LIDER del CTE: �Impedimento para la radiación solar �Sistemas sean móviles. �El Lider no contempla esta opción.

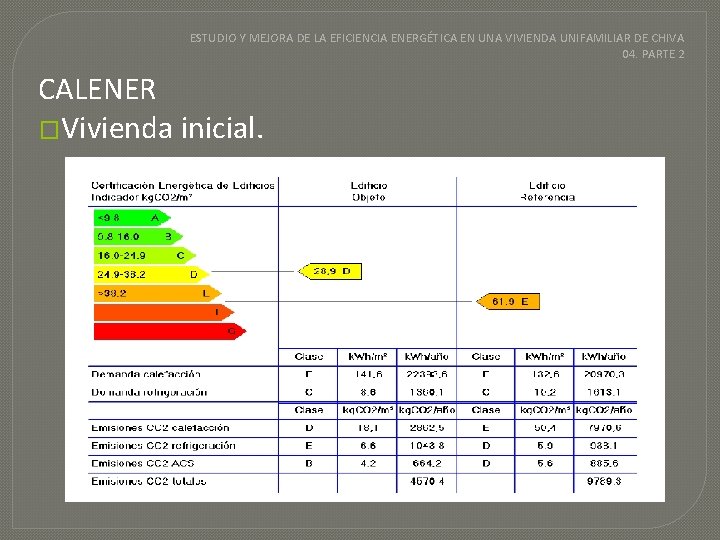

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CALENER �Vivienda inicial.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CALENER �Vivienda mejorada sin mallorquinas.

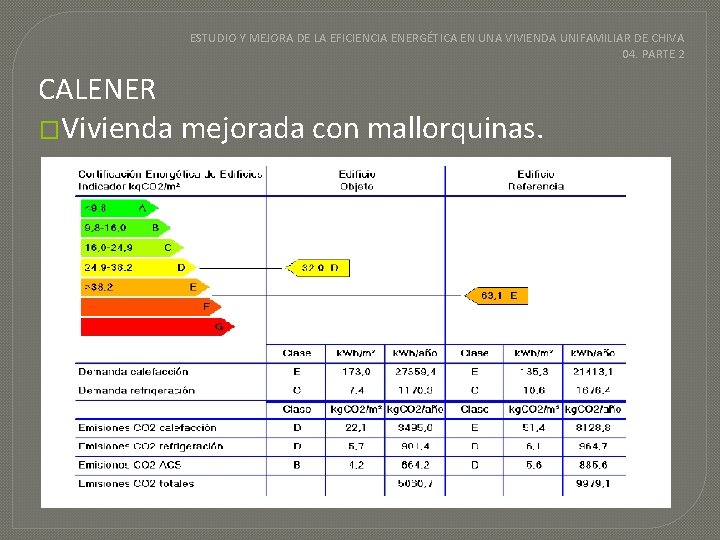

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CALENER �Vivienda mejorada con mallorquinas.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CALENER �Vivienda inicial.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CALENER � Invierno: emisiones por calefacción sin mallorquinas Emisiones CO₂ Calefacción Kg. CO₂/m² 15, 30 Kg. CO₂/año 2419, 60 Kg. CO₂/m² 14, 59 Kg. CO₂/año 2306, 70 � Mejora de ventilación: 4, 67% demanda Emisiones CO₂ Calefacción � Verano: emisiones por refrigeración con mallorquinas. Emisiones CO₂ Refrigeración Kg. CO₂/m² 5, 70 Kg. CO₂/año 901, 40

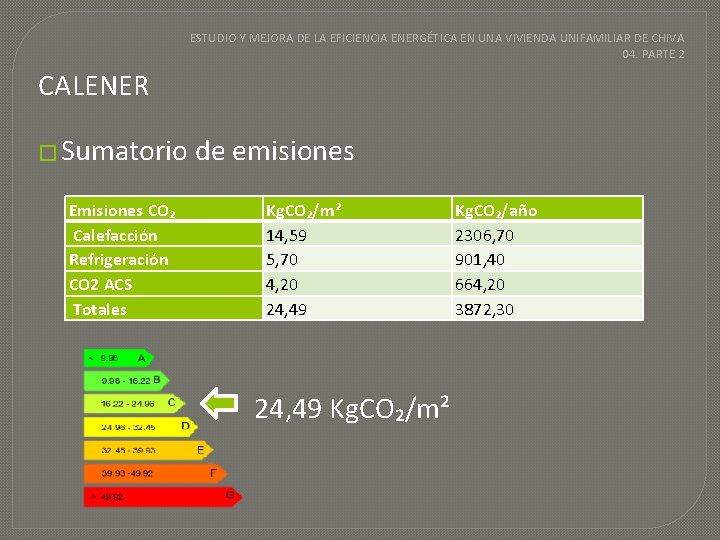

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 CALENER � Sumatorio de emisiones Emisiones CO₂ Calefacción Refrigeración CO 2 ACS Totales Kg. CO₂/m² 14, 59 5, 70 4, 20 24, 49 Kg. CO₂/m² Kg. CO₂/año 2306, 70 901, 40 664, 20 3872, 30

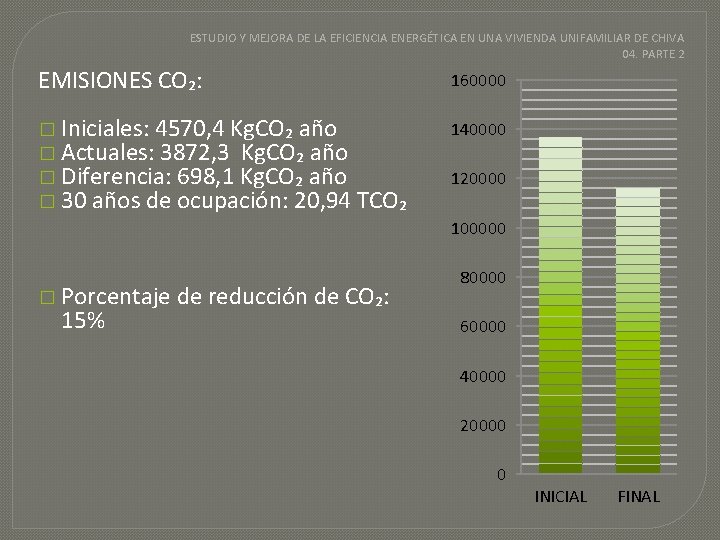

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA 04. PARTE 2 EMISIONES CO₂: 160000 � Iniciales: 4570, 4 Kg. CO₂ año � Actuales: 3872, 3 Kg. CO₂ año � Diferencia: 698, 1 Kg. CO₂ año � 30 años de ocupación: 20, 94 TCO₂ 140000 120000 100000 � Porcentaje de reducción de CO₂: 15% 80000 60000 40000 20000 0 INICIAL FINAL

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA �Construcción sostenible y responsable con el medioambiente. �Es necesaria �Posible sin grandes inversiones. �Rentable.

ESTUDIO Y MEJORA DE LA EFICIENCIA ENERGÉTICA EN UNA VIVIENDA UNIFAMILIAR DE CHIVA �GRACIAS POR SU ATENCIÓN.
