Estudio realizado por el club alemn del automvil

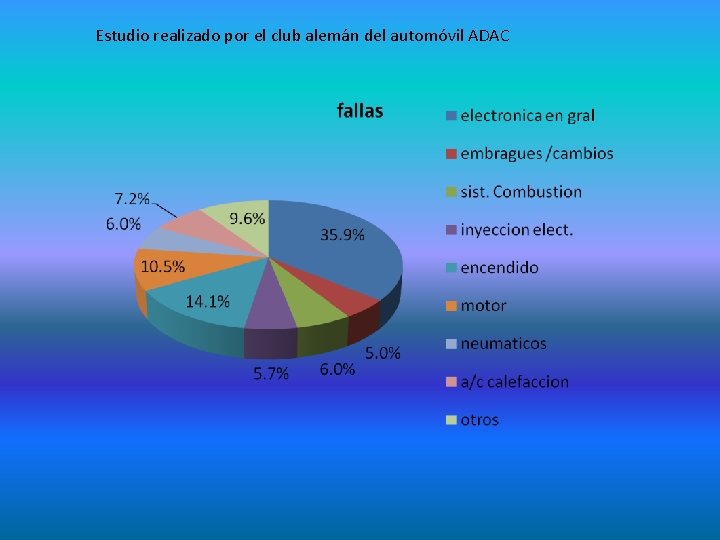

Estudio realizado por el club alemán del automóvil ADAC

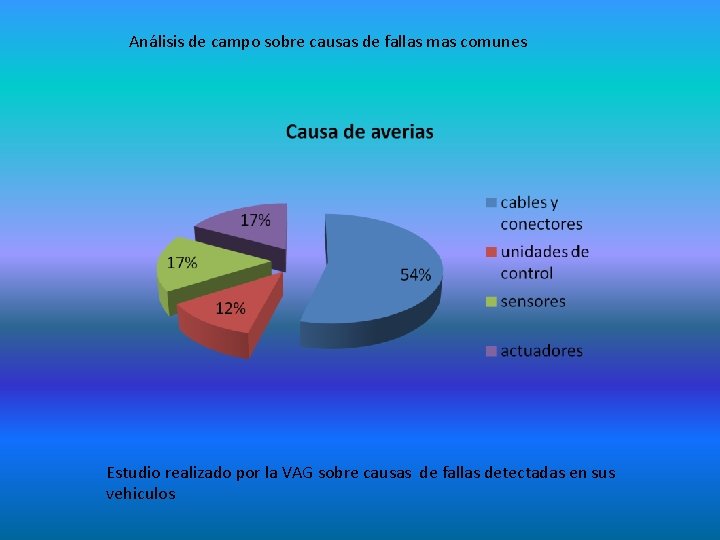

Análisis de campo sobre causas de fallas mas comunes Estudio realizado por la VAG sobre causas de fallas detectadas en sus vehiculos

Antes de sustituir un componente electrónico cualquiera se debe realizar una revisión exhaustiva del cableado. En caso que el sistema presente una alimentación insuficiente, diversos estudios han demostrado que un nivel de carga incorrecto puede desprogramar de algunos componentes electrónicos dando lugar a indicaciones de diagnostico incorrectas, por lo tanto para cualquier sistema electrónico con falla es absolutamente necesario restablecer el sistema de alimentación al 100% antes de proseguir con un diagnostico de falla cualquiera.

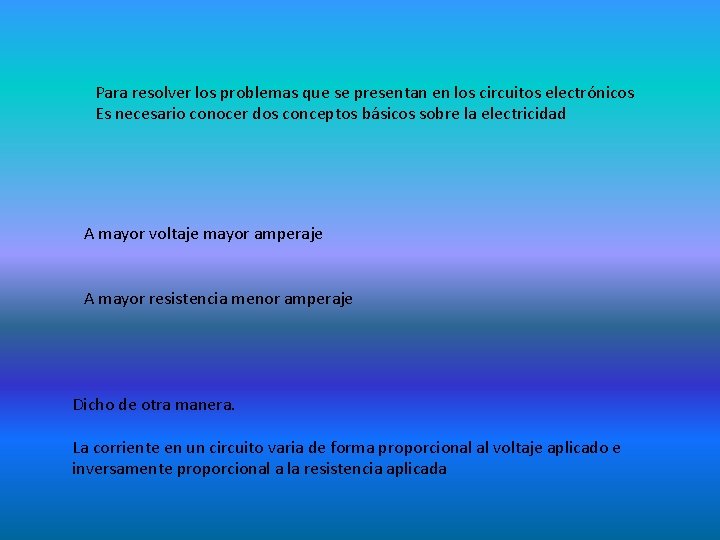

Para resolver los problemas que se presentan en los circuitos electrónicos Es necesario conocer dos conceptos básicos sobre la electricidad A mayor voltaje mayor amperaje A mayor resistencia menor amperaje Dicho de otra manera. La corriente en un circuito varia de forma proporcional al voltaje aplicado e inversamente proporcional a la resistencia aplicada

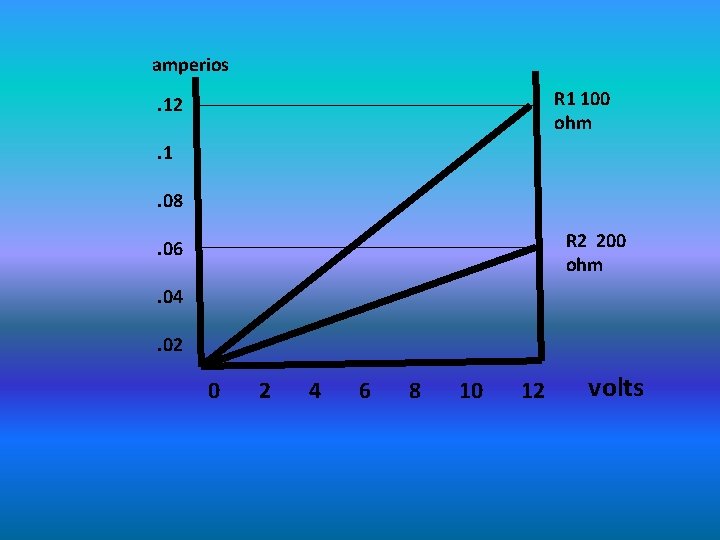

amperios R 1 100 ohm . 12. 1. 08 R 2 200 ohm . 06. 04. 02 0 2 4 6 8 10 12 volts

V 2/R V/R A 2*R V*A W*R W/A W/V W A V R W/R V/A V 2/W A*R W/A 2

FORMULAS BASICAS EJERCICIO: Que resistencia tiene una bomba de gasolina que tiene 12 V. Y 60 W? INTENSIDAD I= E/R RESISTENCIA R=E/I VOLTAJE E/I*R POTENCIA P=I*E INTENSIDAD I=W/E SI intensidad es igual a watts entre voltaje, y resistencia es igual a voltaje entre intensidad 60/12 = 5 amps. 12/5= 2. 4 Ω LA POTENCIA ELECTRICA EN WATIOS ES EQUIVALENTE A 1, 358 CABALLOS DE VAPOR (CV) 1 CV= 736 WATIOS

1. ¿Qué potencia mecánica en CV desarrolla un motor SFI que según el fabricante da 120 KW CV = kw/736 120, 000/736= 163. 04 CV 2. - ¿cual es el valor de corriente en amperios de un sistema de luces de 12 V con 200 W? A = W/V 16. 666 amps. 3. - ¿Cuál es el valor de resistencia de un circuito electrónico de 24 V en el cual circulan 12 amperios R = V/A 2 ohms.

RESISTENCIA DE CABLE RESISTIVIDAD DE ALGUNOS CONDUCTORES ALUMINIO 0. 028 COBRE 0. 017 ESTAÑO 0. 12 HIERRO 0. 13 ORO 0. 022 PLATA 0. 016

PODEMOS CALCULAR LA RESISTENCIA DE UN CABLE CUALQUIERA CONOCIENDO SU LONGITUD Y MATERIAL FORMULA PARA CALCULAR LA RESISTENCIA DE UN CABLE

Calibre del cable área Resistividad Ω/km. 24 0. 21 80. 95 22 0. 32 53. 09 20 . 57 29. 82 18 0. 82 20. 73 16 1. 31 12. 97 14 2. 08 8. 17 12 3. 31 2. 13 10 5. 26 3. 23 8 8. 37 2. 03

Algunas reglas a observar. 1. - El cable no debe pasar de 5 amps. Por mm de diámetro para garantizar el buen funcionamiento del circuito 2. No deberá ser menor a. 5 mm 2 por sección (calibre) 3. - Máxima caída de voltaje en cable muevo será de 0. 3 v Cable usado máxima caída de voltaje será de 0. 5 v S= seccion (area) P= resistividad L= longitud ΔV= caída de voltaje permitida I= intensidad

Supongan que quieren instalar unos faros de niebla de 240 watts , y necesitamos 2. 5 mts de cable. La formula para calcular el calibre del cable a usar de acuerdo a la corriente de consumo de los faros, se debe contemplar la longitud del cable, la caída de voltaje mínima permitida es del 2. 5% y el coeficiente de resistividad. = 0. 017 x 2. 5 / 0. 3 x 20 = 2. 83 mm 2 R= 3. 31 mm 2 cable numero 12

1. Calcula la resistencia de un cable de cobre de 6 mts de largo con una sección (área) de 1. 31 mm 2 2. - Calcula la sección mínima (calibre) de un cable de 6 mts. Que utilizara una bomba de gasolina de 48 watts. 48 w= V x I 48/12= 4 amp. 0. 017 X 6 mts /. 3 x 4 amp. = 1. 36 mm 2 = cable 14
