ESTUDIO COMPARATIVO DE RECTIFICADORES DE CORRIENTE EFICIENCIA RENDIMIENTO
- Slides: 12
ESTUDIO COMPARATIVO DE RECTIFICADORES DE CORRIENTE EFICIENCIA – RENDIMIENTO – CONSUMO – RIZADO – PESO – DIMENSIONES - SERVICIO
EFICIENCIA 100 % ► TRABAJANDO A 10 VOLTIOS 1000 AMPERIOS DEBERIAMOS CONSUMIR 10. 000 WATIOS ( VOLTIOS X AMPERIOS = WATIOS ) O LO QUE ES LO MISMO 10 KILOWATIOS. APLICANDO LA MEDIDA DE TIEMPO TENDREMOS EL VALOR CONSUMO / TIEMPO. EN EL CASO DE HORAS =10 KILOWATIOS / HORA.
EFICIENCIA NORMAL ( 70 % ) EL MISMO RECTIFICADOR CON UNA EFICIENCIA DEL 70 % CONSUMIRA 10 KILOWATIOS : 0. 70 = 14. 286 KILOWATIOS 2. UN QUASAR CUYA EFICIENCIA ES DEL 87 % CONSUMIRA 10 KILOWATIOS : 0. 87 = 11. 494 KILOWATIOS CONSIGUIENDO CON ELLO UN AHORRO ENERGETICO DEL 19. 6 % RESPECTO AL ANTERIOR 1.
RIZADO-RIPPLE-CRESTAS RECTIFICADOR MONOFASICO ► RECTIFICADOR TRIFASICO EN Y ► RECTIFICADOR TRIFASICO T. O. ► RECTIFICADOR SWITCHING DCR ► 48 % 18 % 5% <3 % <1 %

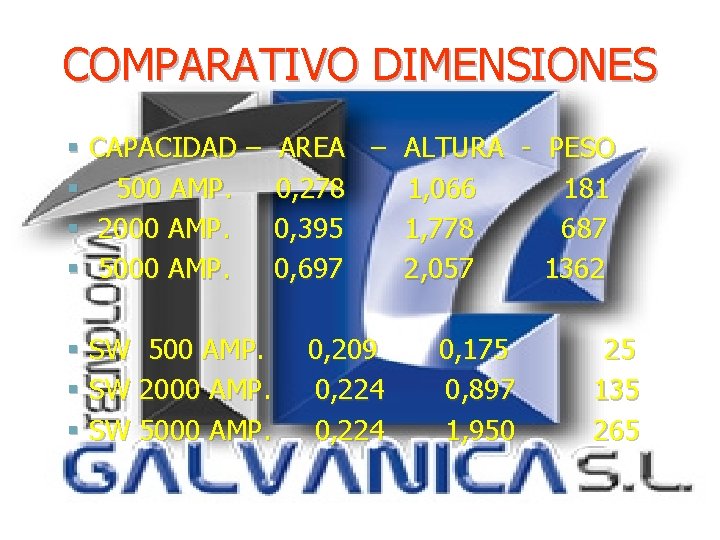

COMPARATIVO DIMENSIONES § CAPACIDAD – § 500 AMP. § 2000 AMP. § 5000 AMP. § SW 500 AMP. § SW 2000 AMP. § SW 5000 AMP. AREA – ALTURA - PESO 0, 278 1, 066 181 0, 395 1, 778 687 0, 697 2, 057 1362 0, 209 0, 224 0, 175 0, 897 1, 950 25 135 265
SISTEMAS DE REFRIGERACION ► POR AIRE FORZADO : OBLIGA A UNA REVISION DE FILTROS CADA TRES MESES Y A SU SUSTITUCION UNA VEZ AL AÑO. ► POR AGUA : NECESITA 100 LITROS HORA POR CADA 500 AMPERIOS A TEMPERATURA AMBIENTE ( 18 – 22 º C. )
DIFERENTES EFICIENCIAS LEIDAS DE RECTIFICADORES DE DIFERENTES CLIENTES 1. 2. 3. 4. 5. 6. 7. 13. 80 KW EFICIENCIA 75 % 15. 32 KW EFICIENCIA 65 % 18. 21 KW EFICIENCIA 55 % 12. 62 KW EFICIENCIA 79 % 32. 87 KW EFICIENCIA 30 % 16. 36 KW EFICIENCIA 61 % 11. 54 KW EFICIENCIA 88 %
PROCESO PARA ESTUDIO LECTURA DE SALIDA DEL EQUIPO ACTUAL EN CORRIENTE CONTINUA : VOLTIOS Y AMPERIOS 2. LECTURA DEL CONSUMO DE ENTRADA DEL EQUIPO ACTUAL EN CORRIENTE ALTERNA POR CADA UNA DE LAS TRES FASES 3. CALCULO DEL RENDIMIENTO DEL EQUIPO 1.
NEGOCIO EN VEZ DE INVERSION ► DEMOSTRABLE CON REFERENCIAS ► CASO 2 : LA INVERSION SE AMORTIZA EN 460 DIAS DE TRABAJO. 2, 06 AÑOS. ► CASO 6 : LA INVERSION SE AMORTIZA EN 361 DIAS DE TRABAJO. 1, 62 AÑOS.
NEGOCIO EN VEZ DE INVERSION ► CASO 2: 15, 32 KW/H – 11, 49 KW/H = 3, 83 ► 3, 83 X 24 X 223 = 20. 498 KW/H ► 20. 498 X 0, 1 = 2. 049 € ► 4. 227 : 2. 049 = 2, 06 AÑOS ► CASO 6: 16, 36 KW/H – 11, 49 KW/H = 4, 87 ► 4, 87 X 24 X 223 = 26. 064 KW/H ► 26. 064 X 0, 1 = 2. 606 € ► 4. 227 : 2. 606 = 1, 62 AÑOS
NEGOCIO TOTAL
