Esttica Equilbrio do ponto material Estudaremos a esttica
Estática: Equilíbrio do ponto material Estudaremos a estática de um ponto material e de um corpo extenso. Condição para o equilíbrio de um ponto material: Movimento de um asteroide no espaço Instalação de um ventilador de parede
Vamos utilizar o método das coordenadas cartesianas para a análise do y equilíbrio dos corpos. x
Polias Objetivo: Reduzir a força potente no levantamento de grandes cargas ora mudando a direção e o sentido da força aplicada ou até reduzir esforços desnecessários que possam causar danos a saúde.
Tipos de Polias Polia Fixa Muda a direção e o sentido da força potente Polia Móvel Reduz a força potente
Equação das Polias F= ? P= 400 N F= ?
Ou seja: Força Peso Número de polias móveis Força Potente

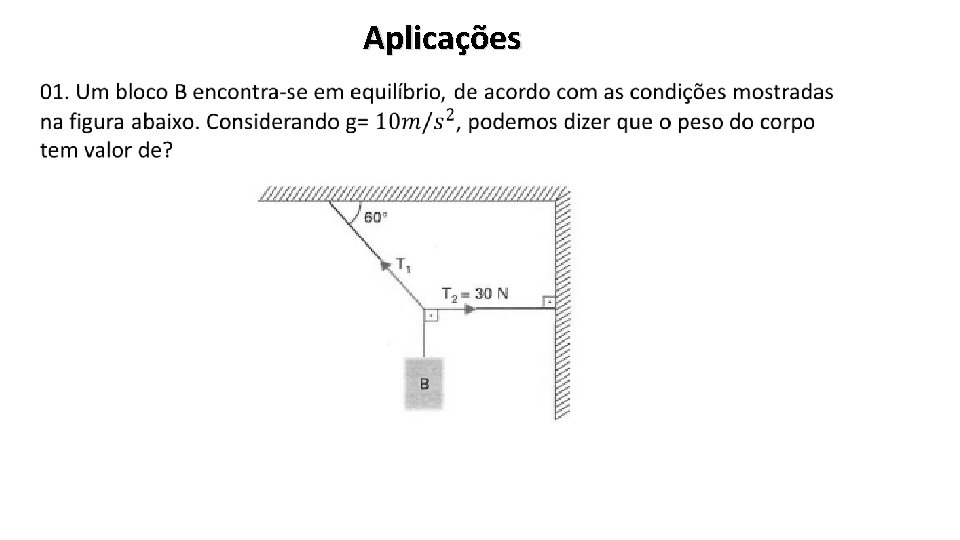

Aplicações
02. A figura representa um sistema de forças concorrentes, coplanares, em equilíbrio. Sabendo que a carga pendurada te peso P = 2400 N, determine a tração exercida pelos fios AO e OB. (considere sen e cos 45° = 0, 71).
06. Um bloco de peso 200 N, apoiado sobre uma superfície horizontal e perfeitamente lisa, e mantido em equilíbrio estático pela ação das forcas F 1, F 2 e F 3. Sendo as intensidades das forcas F 2 e F 3 respectivamente iguais a 140 N e 80 N, calcule a intensidade da forca F 1.
07. Um corpo de massa 420 Kg está pendurado em duas cordas inextensíveis, de pesos desprezíveis que estão amarradas. Quais as intensidades das forcas que os fios aplicam nos pontos A e B do teto?
08.
09. Uma mola de massa desprezível foi presa a uma e 46. strutura por meio da corda “b”. Um corpo de massa “m” igual a 2000 g está suspenso por meio das cordas “a”, “c” e “d”, de acordo com a figura ao lado, a qual representa a configuração do sistema após ser atingido o equilíbrio. Considerando que a constante elástica da mola é 20 N/cm e a aceleração gravitacional é 10 m/s 2 , assinale a alternativa que apresenta a deformação que a mola sofreu por ação das forças que sobre ela atuaram, em relação à situação em que nenhuma força estivesse atuando sobre ela. Considere ainda que as massas de todas as cordas e da mola são irrelevantes.
Máquinas Simples: Alavancas e Polias
Arquimedes: “ Dai-me um ponto de apoio e levantarei o mundo!” Arquimedes da Siracusa ( 287 a. C. – 212 a. C. )
As Alavancas Instrumentos construídos a partir de uma barra ou braço que se move em torno de um ponto produzindo movimentos. Objetivo: - alterar a direção de uma força - aplicar uma força à distância - aumentar a força aplicada - deslocar objetos com o mínimo de movimento

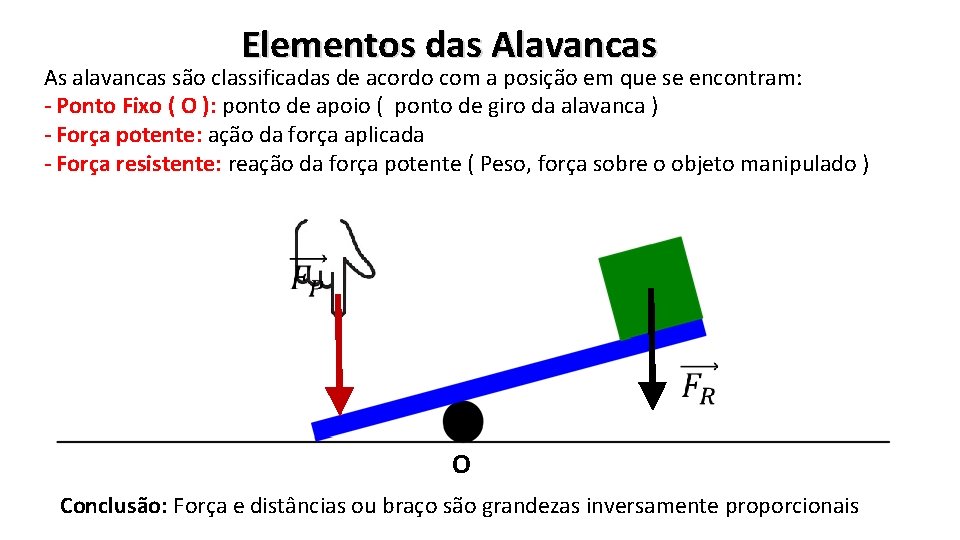

Elementos das Alavancas As alavancas são classificadas de acordo com a posição em que se encontram: - Ponto Fixo ( O ): ponto de apoio ( ponto de giro da alavanca ) - Força potente: ação da força aplicada - Força resistente: reação da força potente ( Peso, força sobre o objeto manipulado ) O Conclusão: Força e distâncias ou braço são grandezas inversamente proporcionais
Classificação das Alavancas A classificação de uma alavanca se dá pela posição dos elementos: Força Potente, Força Resistente e Ponto fixo. Tal elemento que nomeia a alavanca deve se encontrar entre os outros dois elementos. Observe: O Alavanca Interfixa O Alavanca Interpotente O Alavanca Inter-resistente
Equação das Alavancas: O
horário Momento Linear de uma força Anti-horário Unidade no S. I. : N. m
TEOREMA DE VARIGNON Condição de equilíbrio de corpos extensos 0
