Estrutura Geral de Central de Comutao Telefnica Prof

Estrutura Geral de Central de Comutação Telefônica Prof. : S. Motoyama Aula 10 Motoyama: Centrais comerciais 1

Estrutura Genérica de uma Central Discos Impressoras Processador Central Operação e Manutenção Módulo de linha Módulo de tronco Módulo remoto Motoyama: Centrais comerciais Controlador de Interface Processador de Controle de Rede Fitas Magnéticas Matriz de Comutação Digital 2

Funções da Central Processador Central - Controle geral da central. Controla funções de operação, manutenção e administração. Mantém dados assinantes e o sistema de tarifação. Controla o sistema de recuperação no caso de falha crítica. Em geral é duplicado. Processador de Controle de Rede - Funções de processamento de chamadas. Estabelece caminhos na matriz de comutação digital. Troca informações com outros processadores de rede e o processador central para fins de atualização de dados. Controlador de Interface - É um concentrador de linhas de terminais e troncos. Pode conter estágios temporais. Módulo de Interface - Executa funções básicas de processamento de chamadas como varredura de linha, recepção de dígitos e supervisão de chamadas. Pode acomodar diferentes tipos de serviços; módulos de terminais telefônicos, módulos de troncos, módulos de RDSI. Matriz de Comutação Digital - Várias estruturas; mais comum é a estrutura TST. Se os estágios temporais forem acomodados no controlador de interface, a matriz conterá somente o estágio espacial. Motoyama: Centrais comerciais 3

Estrutura de Matriz de Comutação de Algumas Centrais Comerciais. Fabricante Motoyama: Centrais comerciais Estrutura Lucent No 5 ESS Switching System TST Nortel DMS -100 TST Ericsson AXE 10 TST Siemens EWSD TST GTE GTD-5 EAX Switch TST NEC NEAX 61 TSST ALCATEL SYSTEM 12 TS TRÓPICO RA T 4

Trópico RA Estrutura de matriz de comutação Estrutura essencialmente de estágios temporais Idéia principal MT Mux T MT T - estágio temporal De Mux MT - módulo de terminais (concentrador) Uma central deve ter bastante flexibilidade e um crescimento modular. Isso garante, ao comprador, um investimento inicial moderado e possibilidade de ampliação futura sem necessidade de adquirir uma nova central. A Trópico RA tem uma arquitetura bastante modular. Motoyama: Centrais comerciais 5

Estrutura do Módulo de Terminais PCM-64 PCM-32 Plano A CCT Controlador de Canais PCM-32 Plano B Plano C Plano D Placa de Terminais 0 7 Placa de Terminais 0 Placa de Terminais PCM-64 7 Cada placa de terminais pode acomodar até 16 terminais. Um plano é constituído de módulos de comutação, de sincronismo e de sinalização. Os planos possibilitam crescimento e maior confiabilidade em caso de falhas. Motoyama: Centrais comerciais 6

Trópico RA: Estrutura da matriz de comutação Módulo de Comutação - MX 512 canais 64 canais 1 MT SPS 8 T T MT 512 canais 1 MT SPS 8 MT 64 canais MT - Módulo de terminais Motoyama: Centrais comerciais SPS - conversor Série-paralelo-série T T Placa comutadora DXD 2 x 2 (Até 4 placas) 512 canais 7

Crescimento Modular em um Plano MX 0 MT MT 64 canais 1 8 SPS 1 8 MT MT T T Placa Comutadora DXD 512 canais MX 1 MT T SPS 64 canais MT T 512 canais 64 canais 1 8 SPS 1 8 64 canais T T T T SPS 512 canais Placa Comutadora DXD A Trópico RA possui uma outra versão da placa DXD, a QXD que possibilita uma expansão até 8 MXs. A estrutura é a mesma da DXD, mas a QXD recebe 4 enlaces multiplexados de 512 canais e possui 8 estágios temporais. Motoyama: Centrais comerciais 8

Crescimento Modular por Plano D Plano C Plano B MT Plano A MX 0 MX 7 MT MS MZ MS - Módulo de sincronismo - função básica de geração e distribuição de sincronismo para toda a central. MZ - Módulo de sinalização - estabelece comunicação entre os processadores da central para troca de informações. Motoyama: Centrais comerciais 9

Divisão Estrutural do Trópico RA D Interfaces Intermodulares C B A Módulo 1 UAP A Interfaces intramodulares BIs HW BIs SW Processador Motoyama: Centrais comerciais Módulo 2 UAP D Módulo n BI - bloco de implementação SW - software BIs HW HW - hardware UAP - unidade de acesso ao plano Placas 10

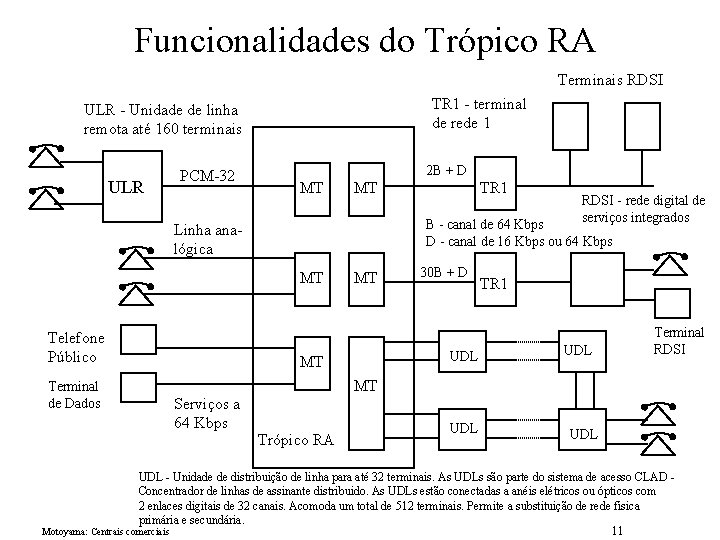

Funcionalidades do Trópico RA Terminais RDSI TR 1 - terminal de rede 1 ULR - Unidade de linha remota até 160 terminais ULR PCM-32 2 B + D MT MT MT Terminal de Dados RDSI - rede digital de serviços integrados B - canal de 64 Kbps D - canal de 16 Kbps ou 64 Kbps Linha analógica Telefone Público TR 1 MT 30 B + D UDL MT TR 1 UDL Terminal RDSI MT Serviços a 64 Kbps Trópico RA UDL UDL - Unidade de distribuição de linha para até 32 terminais. As UDLs são parte do sistema de acesso CLAD Concentrador de linhas de assinante distribuido. As UDLs estão conectadas a anéis elétricos ou ópticos com 2 enlaces digitais de 32 canais. Acomoda um total de 512 terminais. Permite a substituição de rede fisica primária e secundária. Motoyama: Centrais comerciais 11

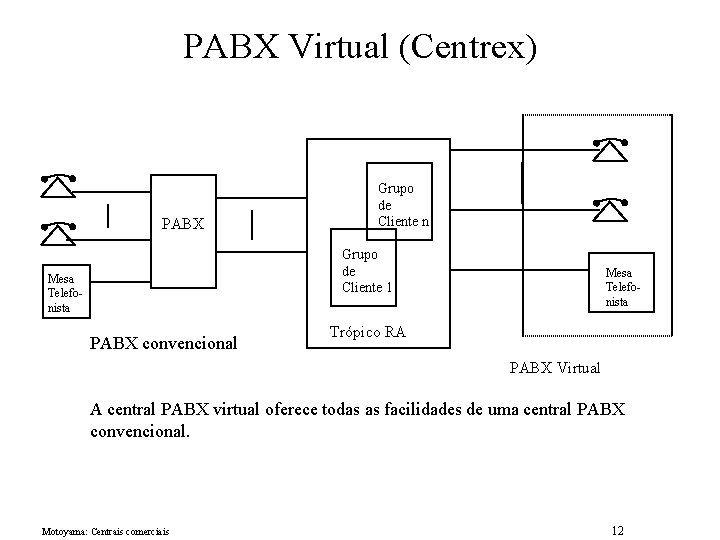

PABX Virtual (Centrex) PABX Grupo de Cliente n Grupo de Cliente 1 Mesa Telefonista PABX convencional Mesa Telefonista Trópico RA PABX Virtual A central PABX virtual oferece todas as facilidades de uma central PABX convencional. Motoyama: Centrais comerciais 12

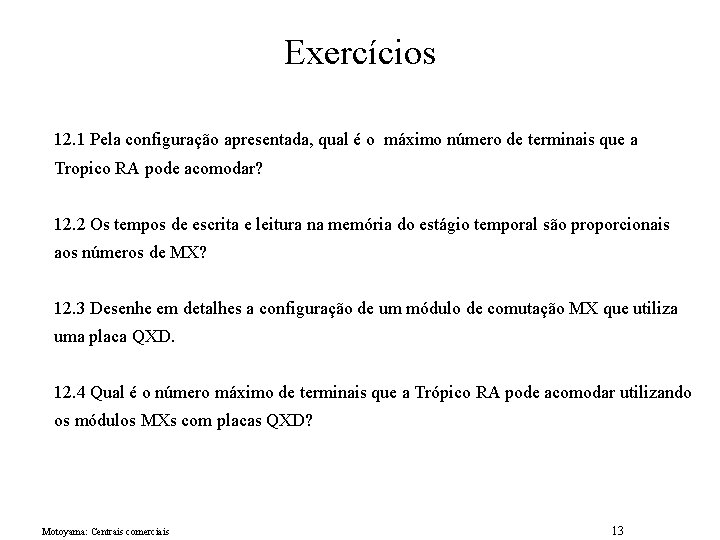

Exercícios 12. 1 Pela configuração apresentada, qual é o máximo número de terminais que a Tropico RA pode acomodar? 12. 2 Os tempos de escrita e leitura na memória do estágio temporal são proporcionais aos números de MX? 12. 3 Desenhe em detalhes a configuração de um módulo de comutação MX que utiliza uma placa QXD. 12. 4 Qual é o número máximo de terminais que a Trópico RA pode acomodar utilizando os módulos MXs com placas QXD? Motoyama: Centrais comerciais 13
