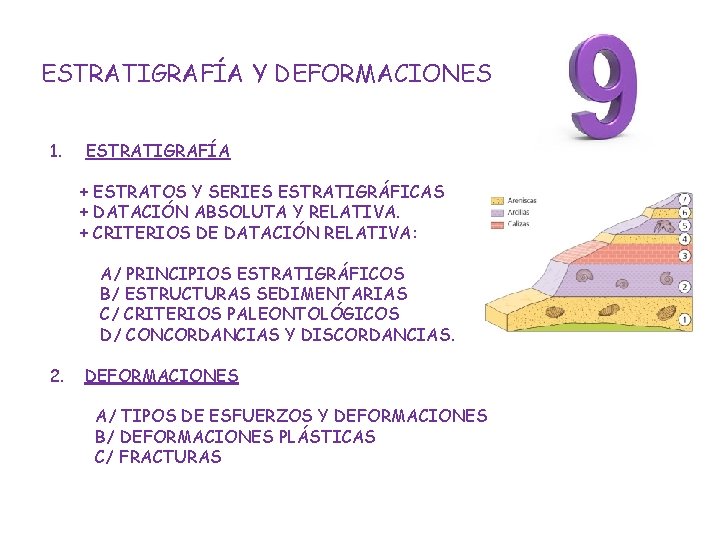

ESTRATIGRAFÍA Y DEFORMACIONES 1. ESTRATIGRAFÍA + ESTRATOS Y SERIES ESTRATIGRÁFICAS + DATACIÓN ABSOLUTA Y RELATIVA. + CRITERIOS DE DATACIÓN RELATIVA: A/ PRINCIPIOS ESTRATIGRÁFICOS B/ ESTRUCTURAS SEDIMENTARIAS C/ CRITERIOS PALEONTOLÓGICOS D/ CONCORDANCIAS Y DISCORDANCIAS. 2. DEFORMACIONES A/ TIPOS DE ESFUERZOS Y DEFORMACIONES B/ DEFORMACIONES PLÁSTICAS C/ FRACTURAS

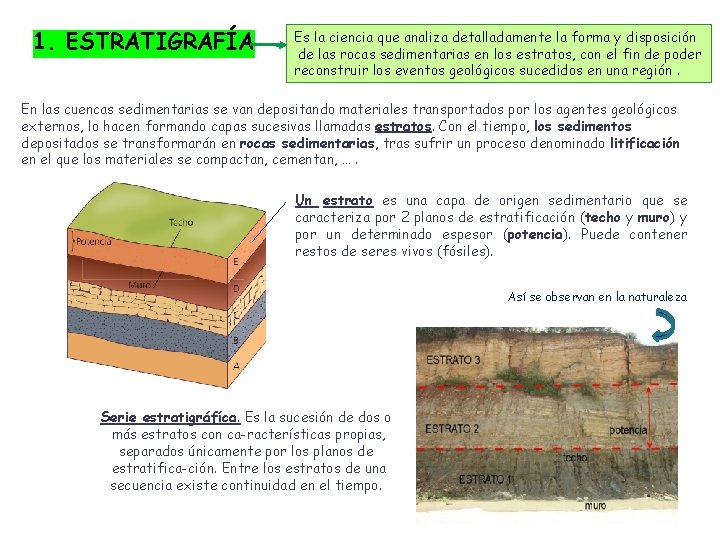

1. ESTRATIGRAFÍA Es la ciencia que analiza detalladamente la forma y disposición de las rocas sedimentarias en los estratos, con el fin de poder reconstruir los eventos geológicos sucedidos en una región. En las cuencas sedimentarias se van depositando materiales transportados por los agentes geológicos externos, lo hacen formando capas sucesivas llamadas estratos. Con el tiempo, los sedimentos depositados se transformarán en rocas sedimentarias, tras sufrir un proceso denominado litificación en el que los materiales se compactan, cementan, …. Un estrato es una capa de origen sedimentario que se caracteriza por 2 planos de estratificación (techo y muro) y por un determinado espesor (potencia). Puede contener restos de seres vivos (fósiles). Así se observan en la naturaleza Serie estratigráfíca. Es la sucesión de dos o más estratos con ca racterísticas propias, separados únicamente por los planos de estratifica ción. Entre los estratos de una secuencia existe continuidad en el tiempo.

DATACIÓN DE LOS ESTRATOS: ABSOLUTA Y RELATIVA (Técnicas que permiten medir el tiempo geológico) DATACIÓN ABSOLUTA Consiste en dar la edad absoluta de una roca o estrato, para ello hay que aplicar técnicas como la datación con isótopos radiactivos. Si decimos que un estrato tiene 10. 000 millones de años nos estamos refiriendo a su edad absoluta. DATACIÓN RELATIVA Consiste en ordenar los acontecimientos geológicos, diciendo cuáles ocurrieron antes y cuáles ocurrieron después, sin asignarles una fecha en millones de años. La edad relativa de los estratos se establece por comparación con otros fenómenos geológicos del pasado.

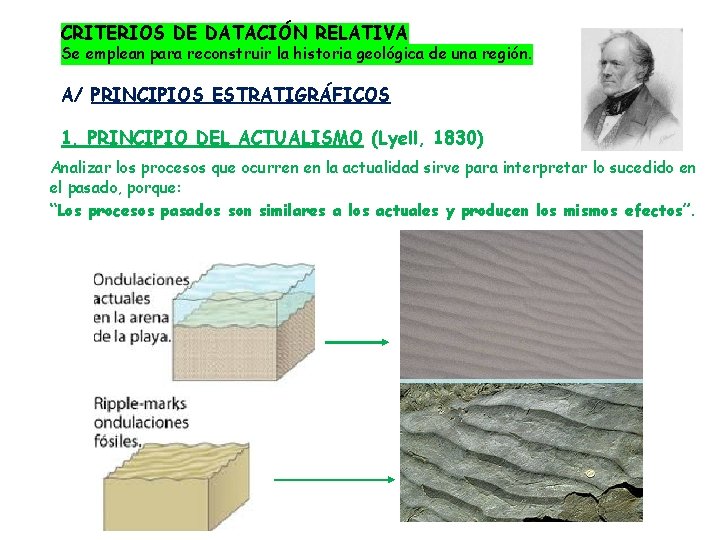

CRITERIOS DE DATACIÓN RELATIVA Se emplean para reconstruir la historia geológica de una región. A/ PRINCIPIOS ESTRATIGRÁFICOS 1. PRINCIPIO DEL ACTUALISMO (Lyell, 1830) Analizar los procesos que ocurren en la actualidad sirve para interpretar lo sucedido en el pasado, porque: “Los procesos pasados son similares a los actuales y producen los mismos efectos”.

2. PRINCIPIO DE SUPERPOSICIÓN DE LOS ESTRATOS Los estratos más antiguos de una serie son los inferiores. Columna estratigráfica Los materiales que podemos encontrar en una zona determinada, tal como se ha sedimentado, se representan gráficamente en una columna estratigráfica. En este caso, observamos que el más antiguo es el D y el más moderno el F. ¿SE CUMPLE SIEMPRE EL PRINCIPIO DE SUPERPOSICIÓN DE LOS ESTRATOS? Estrato más antiguo Estrato más moderno Los estratos están dispuestos en el mismo orden en que se depositaron siempre que no haya habido una alteración posterior importante, si esto ha sucedido podrían aparecer invertidos.

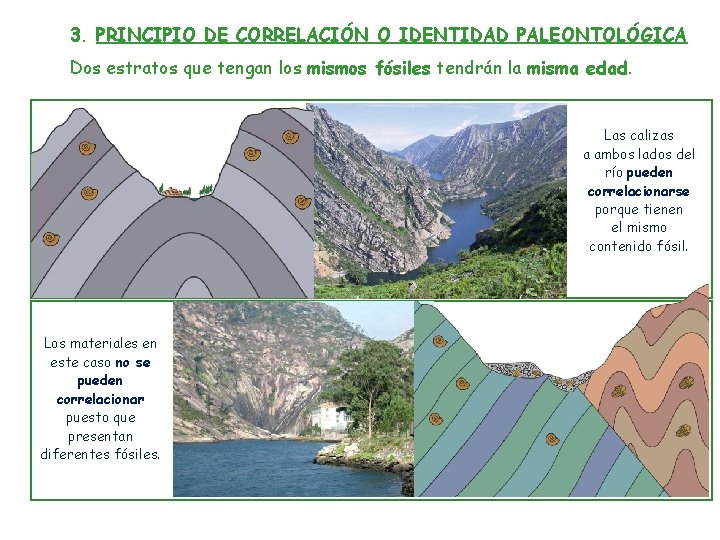

3. PRINCIPIO DE CORRELACIÓN O IDENTIDAD PALEONTOLÓGICA Dos estratos que tengan los mismos fósiles tendrán la misma edad. Las calizas a ambos lados del río pueden correlacionarse porque tienen el mismo contenido fósil. Los materiales en este caso no se pueden correlacionar puesto que presentan diferentes fósiles.

4. PRINCIPIO DE LA SUCESIÓN DE LOS PROCESOS GEOLÓGICOS (o principio de intersección) Un fenómeno geológico es posterior a los materiales afectados y anterior a los no afectados. Este principio se puede aplicar así: La falla se produjo después del plegamiento de las calizas y de la intrusión magmática, pero antes de la erosión y de la sedimentación de arenas y conglomerados. Calizas plegadas Intrusión magmática Sedimentación de arenas y conglomerados Erosión Falla

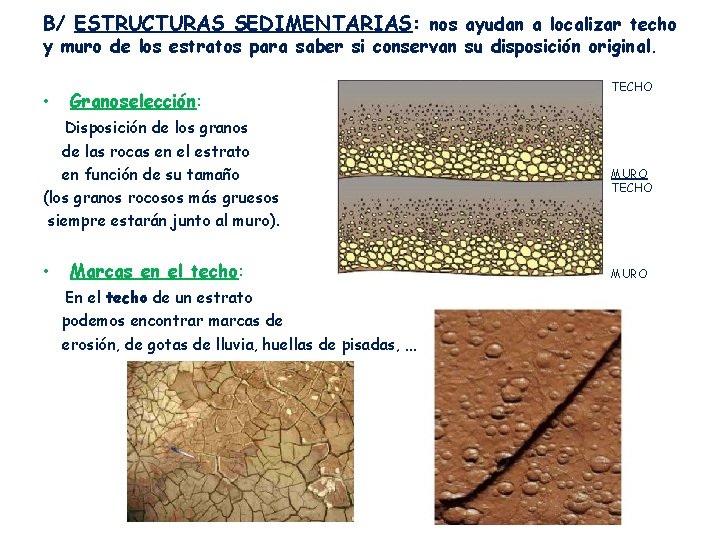

B/ ESTRUCTURAS SEDIMENTARIAS: nos ayudan a localizar techo y muro de los estratos para saber si conservan su disposición original. • Granoselección: Disposición de los granos de las rocas en el estrato en función de su tamaño (los granos rocosos más gruesos siempre estarán junto al muro). • Marcas en el techo: En el techo de un estrato podemos encontrar marcas de erosión, de gotas de lluvia, huellas de pisadas, … TECHO MURO

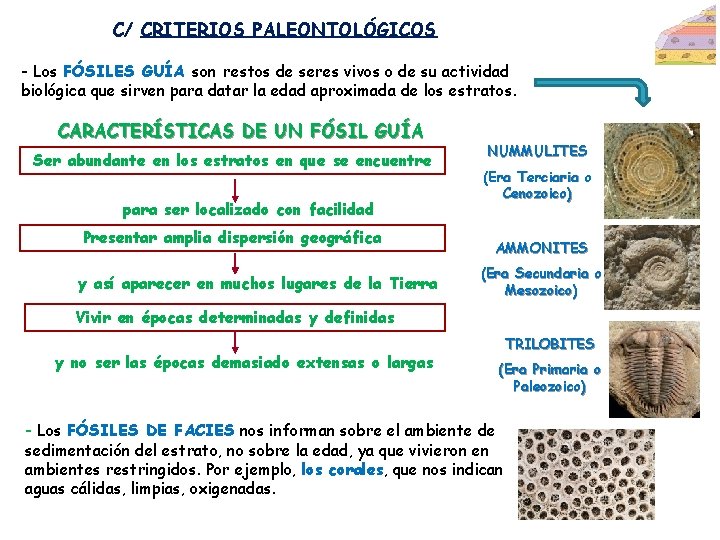

C/ CRITERIOS PALEONTOLÓGICOS - Los FÓSILES GUÍA son restos de seres vivos o de su actividad biológica que sirven para datar la edad aproximada de los estratos. CARACTERÍSTICAS DE UN FÓSIL GUÍA Ser abundante en los estratos en que se encuentre para ser localizado con facilidad Presentar amplia dispersión geográfica y así aparecer en muchos lugares de la Tierra NUMMULITES (Era Terciaria o Cenozoico) AMMONITES (Era Secundaria o Mesozoico) Vivir en épocas determinadas y definidas y no ser las épocas demasiado extensas o largas TRILOBITES (Era Primaria o Paleozoico) - Los FÓSILES DE FACIES nos informan sobre el ambiente de sedimentación del estrato, no sobre la edad, ya que vivieron en ambientes restringidos. Por ejemplo, los corales, que nos indican aguas cálidas, limpias, oxigenadas.

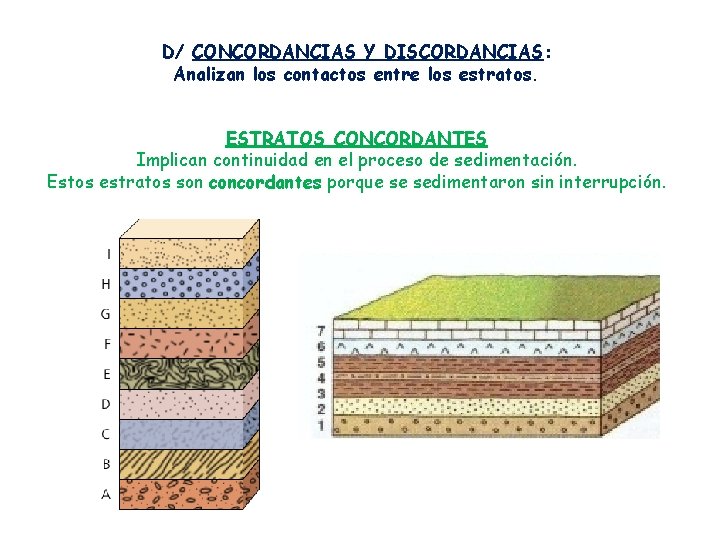

D/ CONCORDANCIAS Y DISCORDANCIAS: Analizan los contactos entre los estratos. ESTRATOS CONCORDANTES Implican continuidad en el proceso de sedimentación. Estos estratos son concordantes porque se sedimentaron sin interrupción.

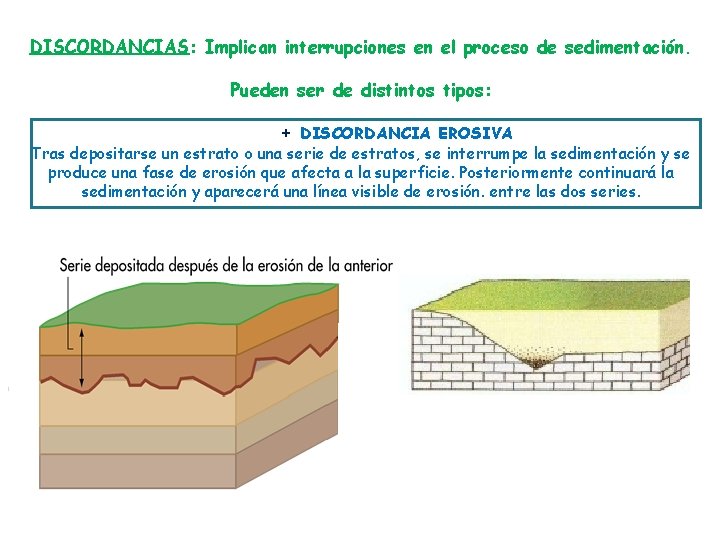

DISCORDANCIAS: Implican interrupciones en el proceso de sedimentación. Pueden ser de distintos tipos: + DISCORDANCIA EROSIVA Tras depositarse un estrato o una serie de estratos, se interrumpe la sedimentación y se produce una fase de erosión que afecta a la superficie. Posteriormente continuará la sedimentación y aparecerá una línea visible de erosión. entre las dos series.

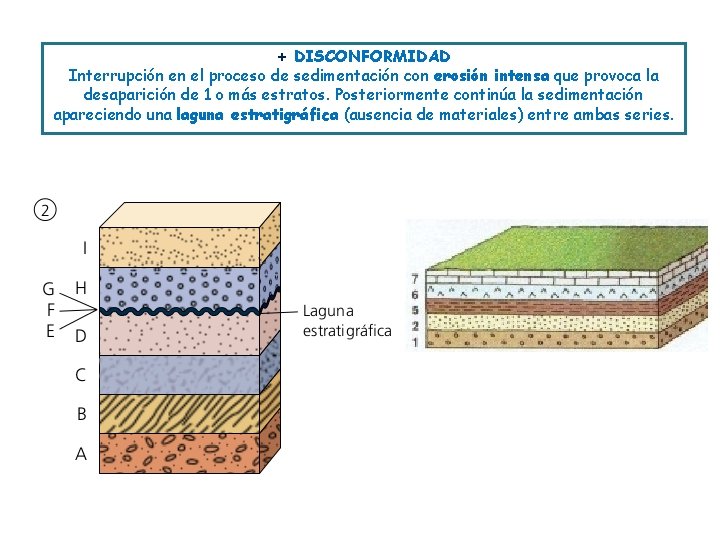

+ DISCONFORMIDAD Interrupción en el proceso de sedimentación con erosión intensa que provoca la desaparición de 1 o más estratos. Posteriormente continúa la sedimentación apareciendo una laguna estratigráfica (ausencia de materiales) entre ambas series.

+ DISCORDANCIA ANGULAR Tras una fase de sedimentación tiene lugar un fenómeno tectónico que inclina, pliega o fractura los estratos. Posteriormente continúa la sedimentación observándose después la serie moderna horizontal sobre la más antigua, inclinada, plegada o fracturada.

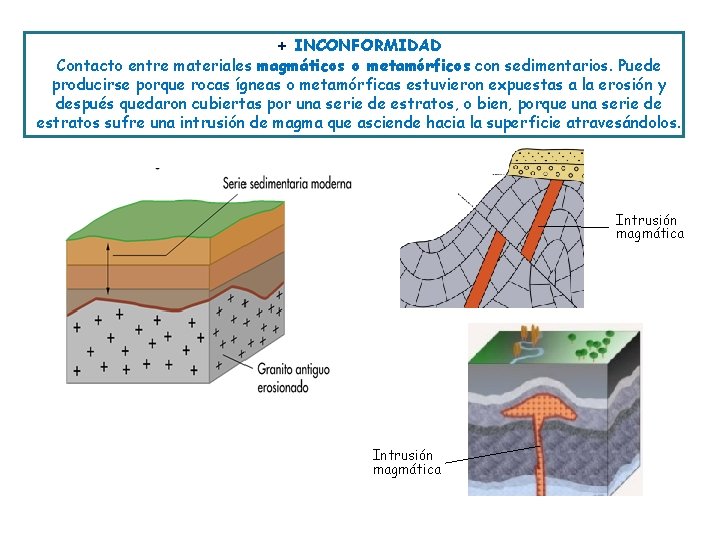

+ INCONFORMIDAD Contacto entre materiales magmáticos o metamórficos con sedimentarios. Puede producirse porque rocas ígneas o metamórficas estuvieron expuestas a la erosión y después quedaron cubiertas por una serie de estratos, o bien, porque una serie de estratos sufre una intrusión de magma que asciende hacia la superficie atravesándolos. Intrusión magmática

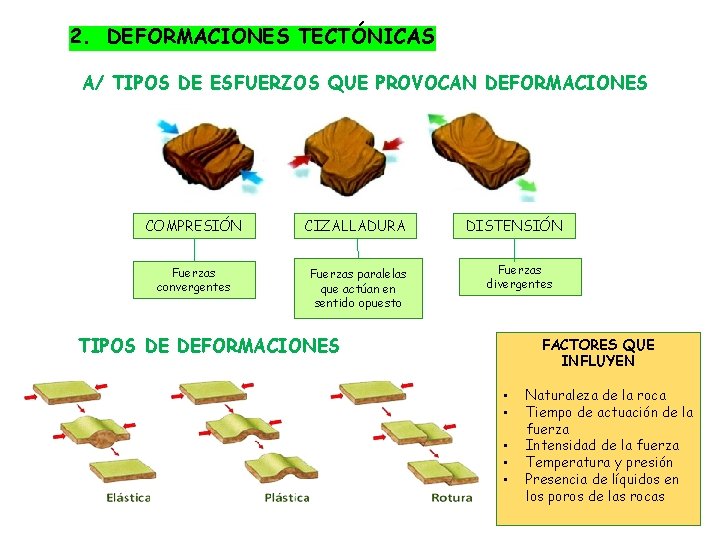

2. DEFORMACIONES TECTÓNICAS A/ TIPOS DE ESFUERZOS QUE PROVOCAN DEFORMACIONES COMPRESIÓN CIZALLADURA Fuerzas convergentes Fuerzas paralelas que actúan en sentido opuesto DISTENSIÓN Fuerzas divergentes TIPOS DE DEFORMACIONES FACTORES QUE INFLUYEN • • • Naturaleza de la roca Tiempo de actuación de la fuerza Intensidad de la fuerza Temperatura y presión Presencia de líquidos en los poros de las rocas

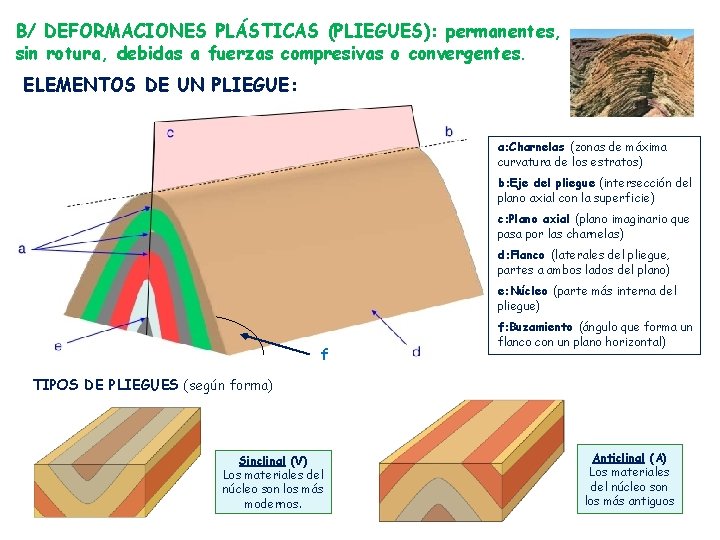

B/ DEFORMACIONES PLÁSTICAS (PLIEGUES): permanentes, sin rotura, debidas a fuerzas compresivas o convergentes. ELEMENTOS DE UN PLIEGUE: a: Charnelas (zonas de máxima curvatura de los estratos) b: Eje del pliegue (intersección del plano axial con la superficie) c: Plano axial (plano imaginario que pasa por las charnelas) d: Flanco (laterales del pliegue, partes a ambos lados del plano) e: Núcleo (parte más interna del pliegue) f f: Buzamiento (ángulo que forma un flanco con un plano horizontal) TIPOS DE PLIEGUES (según forma) Sinclinal (V) Los materiales del núcleo son los más modernos. Anticlinal (A) Los materiales del núcleo son los más antiguos

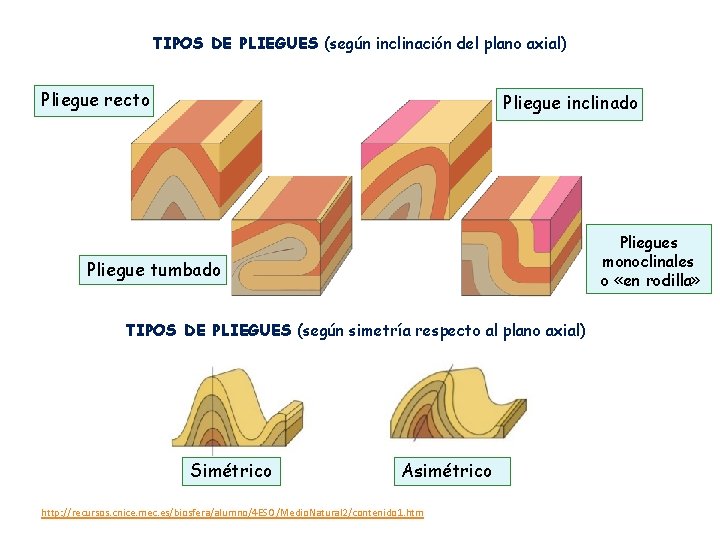

TIPOS DE PLIEGUES (según inclinación del plano axial) Pliegue recto Pliegue inclinado Pliegues monoclinales o «en rodilla» Pliegue tumbado TIPOS DE PLIEGUES (según simetría respecto al plano axial) Simétrico Asimétrico http: //recursos. cnice. mec. es/biosfera/alumno/4 ESO/Medio. Natural 2/contenido 1. htm

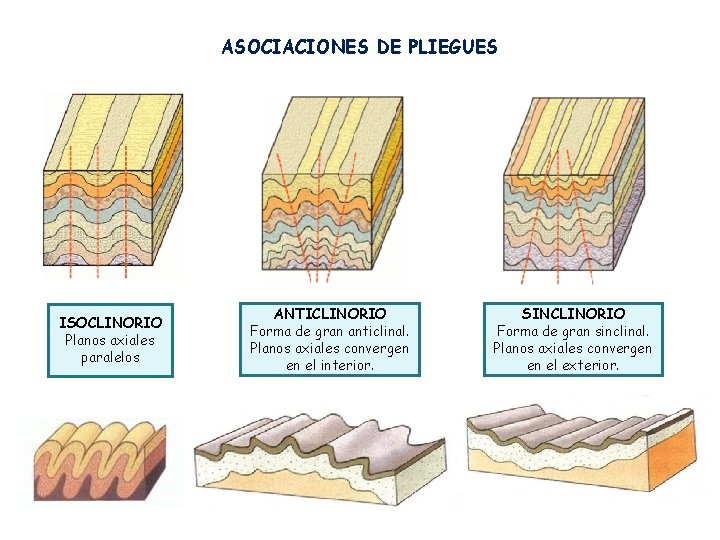

ASOCIACIONES DE PLIEGUES ISOCLINORIO Planos axiales paralelos ANTICLINORIO Forma de gran anticlinal. Planos axiales convergen en el interior. SINCLINORIO Forma de gran sinclinal. Planos axiales convergen en el exterior.

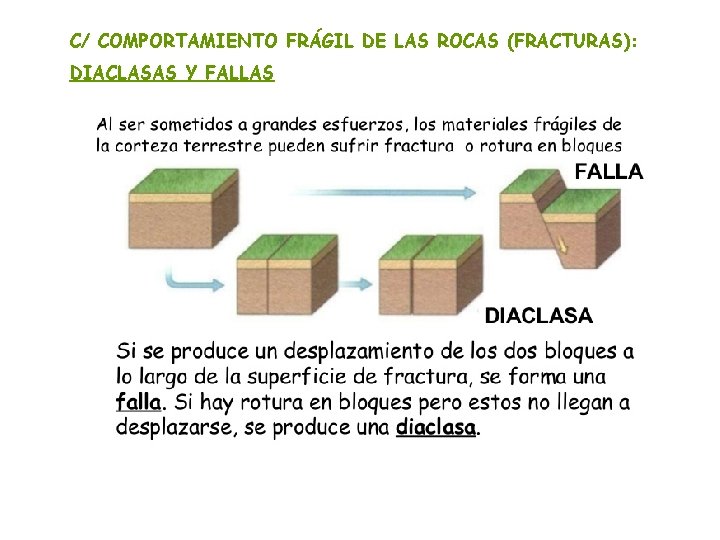

C/ COMPORTAMIENTO FRÁGIL DE LAS ROCAS (FRACTURAS): DIACLASAS Y FALLAS Compresión Di st Cizalla en sió n

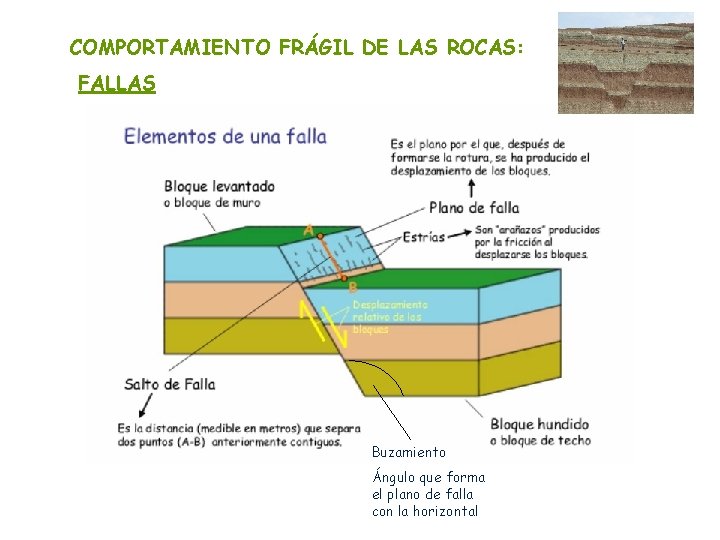

COMPORTAMIENTO FRÁGIL DE LAS ROCAS: FALLAS all ef d o a alt S Salto vertical Salto horizontal Buzamiento Ángulo que forma el plano de falla con la horizontal

TIPOS DE FALLAS • Inversa Originada por fuerzas convergentes. El labio levantado apoya sobre el plano. • Directa o normal Originada por fuerzas divergentes. El labio hundido apoya sobre el plano. • Transformante o de desgarre Originada por fuerzas de cizalla. Desplazamiento lateral de bloques.

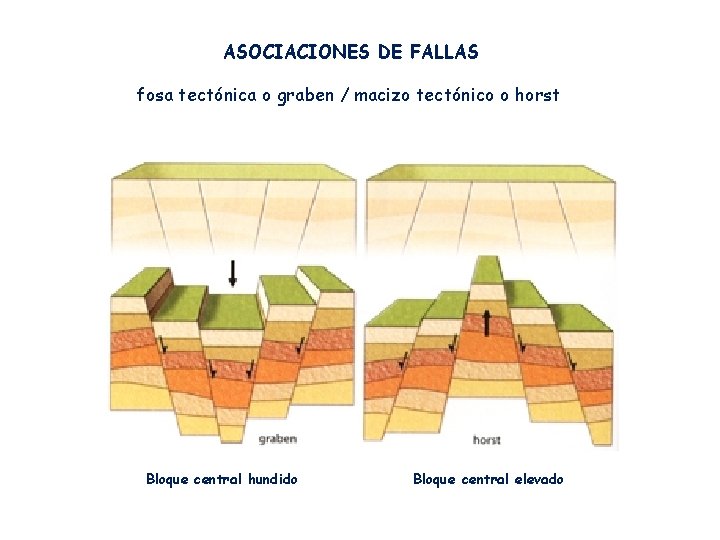

ASOCIACIONES DE FALLAS fosa tectónica o graben / macizo tectónico o horst Bloque central hundido Bloque central elevado
