ESTNDAR DE SEGURIDAD PARA ACTIVIDADES DE EXCAVACIN ROTAFOLIO

ESTÁNDAR DE SEGURIDAD PARA ACTIVIDADES DE EXCAVACIÓN ROTAFOLIO DE APLICACIÓN

ÉSTANDAR DE SEGURIDAD PARA EXCAVACIONES A MÁQUINA

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 1 I. PLANEACION. (P) - Antes de iniciar cualquier actividad de excavación con Retro excavadora, buldózer, o cualquier medio mecánico, tenga en cuenta las siguientes medidas de seguridad: 1. Definir, desde el diseño del Urbanismo por parte del ingeniero de suelos y desde la planeación de las instalaciones o reparaciones de redes hidrosanitarias, el tipo de excavación, inclinación del talud y nivel freático (para) con el fin de tomar (las) medidas necesarias para entibados, apuntalamientos, utilización de motobombas y sistemas de evacuación. 2. Realizar un estudio previo por parte del ingeniero especialista, de las estructuras adyacentes al área de trabajo, como edificaciones fijas o móviles, instalaciones públicas como postes, torres de energía y líneas eléctricas aéreas o subterráneas, tuberías de acueducto o alcantarillado, líneas telefónicas o hidrocarburos, con la asesoría de la empresa de servicios públicos de la ciudad. Se recomienda la elaboración de un acta de vecindad para realizar el diagnóstico del estado actual de las edificaciones aledañas 10

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 2 10 3. Definir las zonas de acopio del material excavado. En la mayoría de los casos en las excavaciones a máquina, el descargue se realiza directamente en volquetas, para ello, defina las rutas de acceso y retiro de los vehículos, aíslelos de los peatones y construya un lavador de llantas para evitar accidentes en las vías cercanas a la obra. 4. Luego de definir las áreas de trabajo y circulación, defina el tipo de señalización que se va a utilizar , se recomienda el uso de cinta Reflectiva , colombinas de plástico rígido de doble ojal, cable de acero de 6 torones y 19 hilos (6 x 19) y mecheros para trabajos nocturnos. Se deberá asignar una persona en el frente de trabajo que siempre realice esta tarea 5. Asignar Roles y responsabilidades para la autorización, ejecución y control de los trabajos de excavación, es necesaria la participación de un profesional experto en suelos que avale el inicio de la actividad, así como de un responsable de la elaboración de las listas de chequeo (y control en la jornada y un grupo de trabajadores expertos en el tema de excavaciones que luego conocerán las normas básicas de seguridad. )

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 3 10 6. Defina el plan de capacitación y formación en temas de seguridad para el grupo de responsables de la ejecución de la tarea, incluya en los temas de formación los tipos de entibado y su construcción, el uso y mantenimiento de los elementos de protección personal, los sistemas de evacuación por tipo de excavación, elaboración de listas de chequeo y en general lo que las características de cada actividad amerite. 7. Definir el tipo de protección de talud o entibado, definir el tipo de evacuación, que podrá ser por medio de escalera o rampa, (seleccionar materiales de primera calidad) para las protecciones. Para la madera, esta deberá estar libre de clavos, nudos, y astillas y con sus extremos zunchados. 8. Encauchetar los cables eléctricos que serán utilizados posteriormente en las brechas. Generalmente se utilizan para iluminación, instalación de motobombas, equipos y herramientas. 9. Revise la hoja de vida de la máquina con la que va a realizar la excavación y la formación, pericia y experiencia del operador.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 4 10 II. EJECUCION. (H) - Los procedimientos de seguridad que se deben implementar al momento de iniciar las excavaciones son: 1. Realizar la colocación de estacas, recomendando al cadenero del topógrafo la posición adecuada para clavar las maderas, esta deberá ser con una pie hacia adelanta y el otro hacia atrás generando equilibrio y realizar la flexión doblando las rodillas y no la espalda. 2. Calentar el motor de la máquina el tiempo suficiente que garantice que no ocurra una apagado intempestivo en el momento de la excavación. Verificar que el operador tenga puestos los elementos de protección auditivos. 3. Colgar y ventear las líneas eléctricas y telefónicas para evitar golpes y enredos con el brazo de la máquina. 4. Señalar la dirección de las tuberías de acueducto, alcantarillado, hidrocarburos y teléfonos para evitar que sean destrozadas por la máquina.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 5 10 5. Inicie la operación de señalización y asilamiento con cinta reflectiva preferiblemente a dos líneas, alrededor de la excavación (Mínimo 1 metro de separación) , en los casos que las excavaciones adquieran características de trabajo en altura, se deberán realizar cerramiento con cable de acero o madera que realmente puedan contener una caída. Si se realizan trabajos de excavación en horario nocturno, instale mecheros por lo menos uno en cada esquina de la brecha. A los peatones se les deberá proteger con cercas o barandales de seguridad 6. Diligencie la lista de verificación garantizando que se tuvieron en cuenta todas las medidas de seguridad para excavaciones a máquina, verificando el estado de los materiales del entibado y los elementos de protección personal del personal que entrará en la brecha luego de excavada 7. Inicie la actividad de excavación a máquina respetando la guía de las estacas. 8. Controle el cargue y descargue de las volquetas, evitando sobre cargarlas, lavando las llantas al salir de la obra. Cubriendo el material con lona y exigiendo el uso de los elementos de protección a los conductores.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 6 10 9. Antes de ingresar el personal a la brecha excavada y en el caso de no poder hacer taludes extendidos, deberá estar Instalado el Entibado adecuado según diseño. Se debe definir si será temporal o permanente de acuerdo al material del corte y al riesgo de desmoronamiento, este apuntalamiento se realizará en brechas superiores a 1. 5 metros. Se deberá garantizar por medio de monitoreo la deficiencia o exceso de oxígeno y la presencia de gases tóxicos o explosivos. En caso de realizar la excavación cerca de las bases de una edificación, el ingeniero de suelos definirá el tipo de refuerzo del talud (Recinte, Pilotes) 10. Instalar o construir el sistema de evacuación en caso de desalojo sorpresivo de la brecha, este podrá ser escalera de madera, escala labrada en el terreno o rampa, esta escalera deberá sobresalir por lo menos 30 pulgadas (1 metro) del nivel superior de la brecha y cada 7. 5 metros de separación.

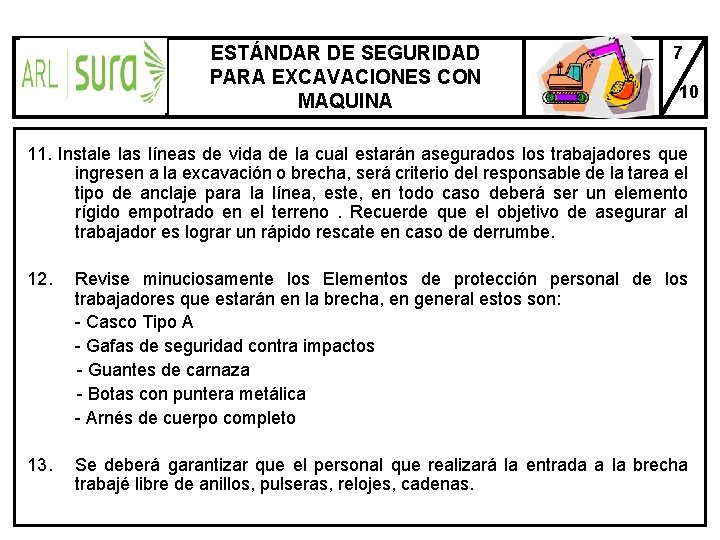

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 7 10 11. Instale las líneas de vida de la cual estarán asegurados los trabajadores que ingresen a la excavación o brecha, será criterio del responsable de la tarea el tipo de anclaje para la línea, este, en todo caso deberá ser un elemento rígido empotrado en el terreno. Recuerde que el objetivo de asegurar al trabajador es lograr un rápido rescate en caso de derrumbe. 12. Revise minuciosamente los Elementos de protección personal de los trabajadores que estarán en la brecha, en general estos son: - Casco Tipo A - Gafas de seguridad contra impactos - Guantes de carnaza - Botas con puntera metálica - Arnés de cuerpo completo 13. Se deberá garantizar que el personal que realizará la entrada a la brecha trabajé libre de anillos, pulseras, relojes, cadenas.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 8 10 14. Es indispensable desalojar la brecha de agua antes de iniciar la actividad por medio de Motobomba de granada o bombeo externo EN TODO CASO NO SE PUEDEN DESARROLLAR DE FORMA SIMULTANEA ACTIVIDADES DE EXCAVACIÓN CON MÁQUINA Y CON PERSONAL EN LA MISMA BRECHA.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 9 10 III. SEGUIMIENTO. (V) 1. Realice seguimiento permenente en el día, a las actividades de excavación y trabajos en la brecha, revisando la lista de chequeo elaborada a inicio de la jornada. 2. Cada vez que cambien las condiciones de trabajo, se deberán elaborar tantas verificaciones como cambios ocurrieron, recuerde que los cambios de condiciones pueden traer nuevos riesgos al trabajador. 3. Recuerde preguntarle al trabajador sobre los riesgos que el identifica al momento de realizar su tarea, esto garantiza que todos los peligros estén evaluados, inclusive los que no se habían previsto. 4. Revise los indicadores propuestos con el fin certificar que se han utilizado los recursos adecuados para realizar la tarea de forma segura.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES CON MAQUINA 10 10 III. AJUSTES AL ESTANDAR (A). 1. Luego de identificar las medidas que no se ajustan a las características de la excavación, la inoperancia de los formatos o todo lo que representó alguna desviación en el estándar, se deberán ajustar las medidas necesaria para garantizar la seguridad en todos los frentes de la actividad. 2. RECUERDE QUE ESTE ES UN SISTEMA DE MEJORAMIENTO CONTINUO Y QUE PERMANENTEMENTE SE DEBEN HACER CORRECCIONES Y MEJORAS.

ÉSTANDAR DE SEGURIDAD PARA EXCAVACIONES A MANO

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO I. 1 10 PLANEACION. (P) Antes de iniciar el trabajo de excavaciones a mano, tenga en cuenta las siguientes medidas de seguridad: 1. Definir, desde el diseño del Urbanismo por parte del ingeniero de suelos y desde la planeación de las instalaciones o reparaciones de redes hidrosanitarias, el tipo de excavación, inclinación del talud y nivel freático (para) con el fin de tomar las medidas necesarias para entibados, apuntalamientos, utilización de motobombas y sistemas de evacuación. 2. Realizar un estudio previo por parte del ingeniero especialista, de las estructuras adyacentes al área de trabajo, para evitar que las estructuras caigan sobre los trabajadores por desconfinamiento, en estos casos el ingeniero de suelos tendrán que diseñar el sistema de contención como recintes, apuntalamientos o construcción inmediata de muros de contención.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 2 10 3. Definir las zonas de acopio del material excavado. En las excavaciones donde el personal evacua el material, deberá conservarse por lo menos 1. 5 metros de distancia entre el material y el borde de la brecha. 4. Luego de definir las áreas de trabajo y circulación, defina el tipo de señalización que se va a utilizar , se recomienda el uso de cinta Reflectiva , colombinas de plástico rígido de doble ojal, cable de acero de 6 torones y 19 hilos (6 x 19) y mecheros para trabajos nocturnos. Se deberá asignar una persona en el frente de trabajo que siempre realice esta tarea 5. Asignar Roles y responsabilidades para la autorización, ejecución y control de los trabajos de excavación, es necesaria la participación de un profesional experto en suelos que avale el inicio de la actividad, así como de un responsable de la elaboración de las listas de chequeo y control en la jornada y (un grupo de trabajadores expertos en el tema de excavaciones que luego conocerán las normas básicas de seguridad)

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 3 10 6. Defina el plan de capacitación y formación en temas de seguridad para el grupo de responsables de la ejecución de la tarea, incluya en los temas de formación los tipos de entibado y su construcción, el uso y mantenimiento de los elementos de protección personal, los sistemas de evacuación por tipo de excavación, elaboración de listas de chequeo y en general lo que las características de cada actividad amerite. 7. Definir el tipo de protección de talud o entibado, definir el tipo de evacuación, que podrá ser por medio de escalera o rampa, seleccionar materiales de primera calidad para las protecciones. Para la madera, esta deberá estar libre de clavos, nudos, y astillas y con sus extremos zunchados. 8. Encauchetar los cables eléctricos que serán utilizados posteriormente en las brechas. Generalmente se utilizan para iluminación, instalación de motobombas, equipos y herramientas.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO II. 4 10 EJECUCION. (H) Los procedimientos de seguridad que se deben implementar al momento de iniciar las excavaciones son: 1. Señalar la dirección de las tuberías de acueducto, alcantarillado, hidrocarburos y teléfonos para evitar que sean contactados por los trabajadores, esta operación se debe realizar con estacas y si es posible marcar líneas con cal. 2. Inicie la operación de señalización y asilamiento con cinta reflectiva preferiblemente a dos líneas, alrededor de la excavación (Mínimo 1 metro de separación) , en los casos que las excavaciones adquieran características de trabajo en altura, se deberán realizar cerramiento con cable de acero o madera que realmente puedan contener una caída. Si se realizan trabajos de excavación en horario nocturno, instale mecheros por lo menos uno en cada esquina de la brecha. A los peatones se les deberá proteger con cercas o barandales de seguridad.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 5 10 3. Diligencie la lista de verificación garantizando que se tuvieron en cuenta todas las medidas de seguridad para excavaciones a mano, verificando el estado de los materiales del entibado y los elementos de protección personal de los trabajadores que entrará en la brecha, estos elementos básicos son: - Casco Tipo A - Gafas de Impacto - Guantes de Carnaza - Botas con puntera - Arnés Integral, eslinga y Línea de vida 4. Se deberá garantizar por medio de monitoreo la deficiencia o exceso de oxígeno y la presencia de gases tóxicos o explosivos. 5. Instale las líneas de vida de la cual estarán asegurados los trabajadores que realicen la excavación o brecha, será criterio del responsable de la tarea el tipo de anclaje para la línea, este, en todo caso deberá ser un elemento rígido empotrado en el terreno. Recuerde que el objetivo de asegurar al trabajador es lograr un rápido rescate en caso de derrumbe.

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 6 10 6. Se deberá garantizar que el personal que realizará la brecha trabaje libre de anillos, pulseras, relojes, cadenas y en todo momento deberá hidratarse 7. Inicie la excavación. En el caso de no poder hacer taludes extendidos, deberá instalarse el Entibado adecuado según diseño, a medida que avance la excavación. Se debe definir si será temporal o permanente de acuerdo al material del corte y al riesgo de desmoronamiento, este apuntalamiento se realizará en brechas superiores a 1. 5 metros. Igualmente se deberá Instalar o construir el sistema de evacuación en caso de desalojo sorpresivo de la brecha, este podrá ser escalera de madera, escala labrada en el terreno o rampa, esta escalera deberá sobresalir por lo menos 38 pulgadas del nivel superior de la brecha y cada 7. 5 metros de separación. 8. Deberá existir una distancia mínima de dos metros entre el personal que excava para evitar impactos con la herramienta de mano

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 7 10 8. Es indispensable evacuar el agua de la brecha, antes de reiniciar la actividad al dia siguiente por medio de Motobomba de granada o bombeo externo, recuerde que estos equipos deberán estar protegidos y los cables encauchetados para evitar electrocuciones en los trabajadores. 9. Hidrate de forma permanente a sus trabajadores. 10. Al concluir la brecha, en caso de atibados temporales, retire el entibado desde afuera, primero la parte inferior teniendo especial cuidado con el último metro. EN TODO CASO NO SE PUEDEN DESARROLLAR DE FORMA SIMULTANEA ACTIVIDADES DE EXCAVACIÓN CON MÁQUINA Y CON PERSONAL EN LA MISMA BRECHA.

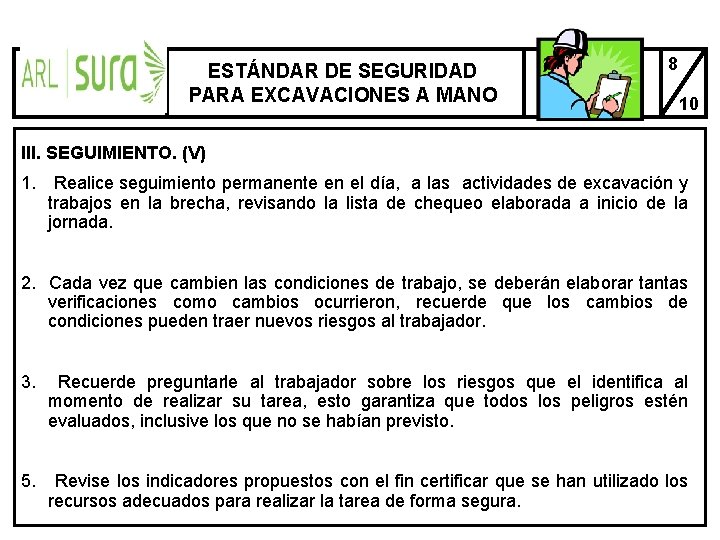

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 8 10 III. SEGUIMIENTO. (V) 1. Realice seguimiento permanente en el día, a las actividades de excavación y trabajos en la brecha, revisando la lista de chequeo elaborada a inicio de la jornada. 2. Cada vez que cambien las condiciones de trabajo, se deberán elaborar tantas verificaciones como cambios ocurrieron, recuerde que los cambios de condiciones pueden traer nuevos riesgos al trabajador. 3. Recuerde preguntarle al trabajador sobre los riesgos que el identifica al momento de realizar su tarea, esto garantiza que todos los peligros estén evaluados, inclusive los que no se habían previsto. 5. Revise los indicadores propuestos con el fin certificar que se han utilizado los recursos adecuados para realizar la tarea de forma segura.

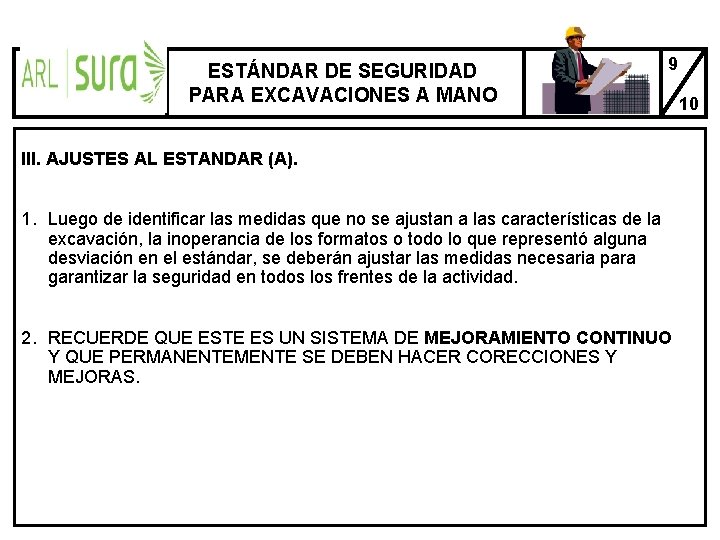

ESTÁNDAR DE SEGURIDAD PARA EXCAVACIONES A MANO 9 III. AJUSTES AL ESTANDAR (A). 1. Luego de identificar las medidas que no se ajustan a las características de la excavación, la inoperancia de los formatos o todo lo que representó alguna desviación en el estándar, se deberán ajustar las medidas necesaria para garantizar la seguridad en todos los frentes de la actividad. 2. RECUERDE QUE ESTE ES UN SISTEMA DE MEJORAMIENTO CONTINUO Y QUE PERMANENTEMENTE SE DEBEN HACER CORECCIONES Y MEJORAS. 10
