Estinet介紹與安裝 2007

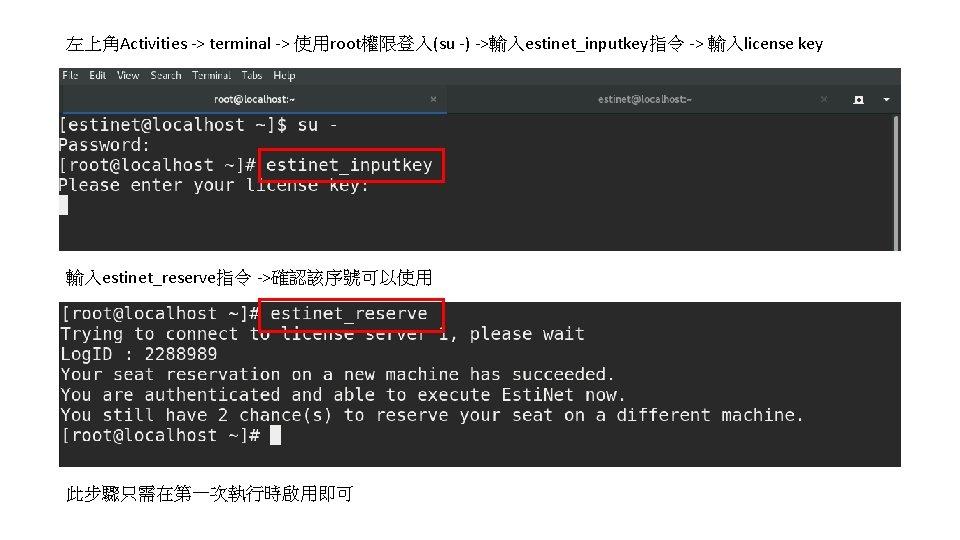

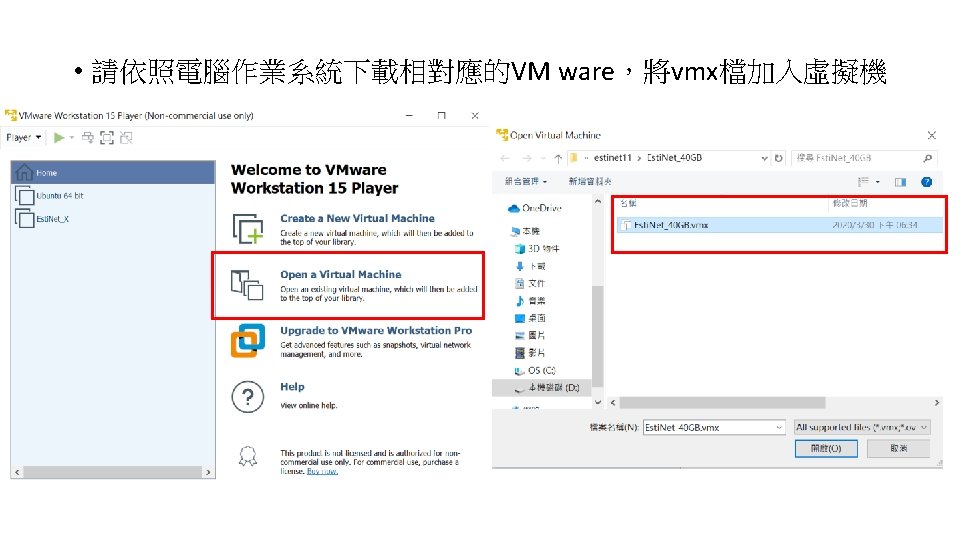

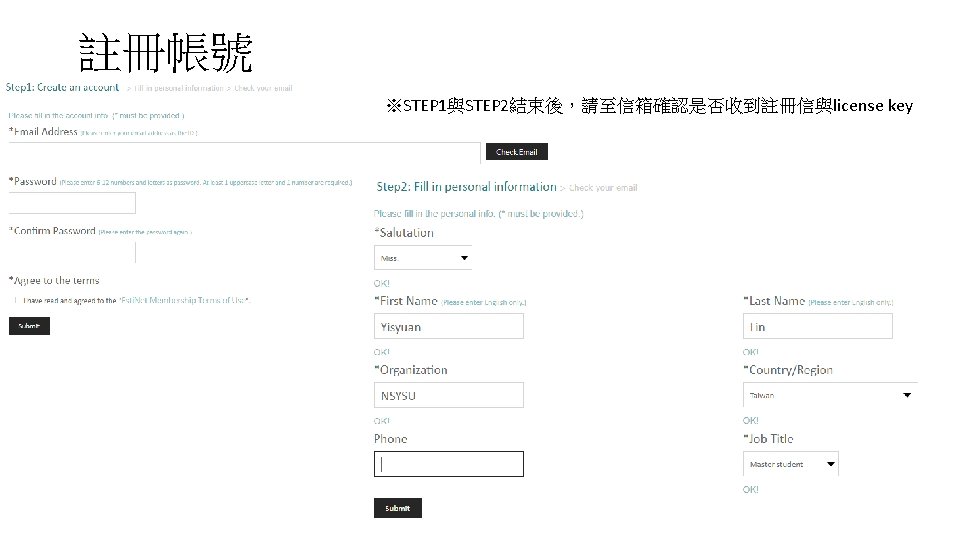

• 請至以下連結註冊並下載相關檔案， https: //www. estinet. com/ns/? page_id=20345&lang=zh-hant https: //drive. google. com/drive/folders/0 Bx 3 d. DIq. Tv 0 IYlhr. RFMz. R 2 RZUU 0

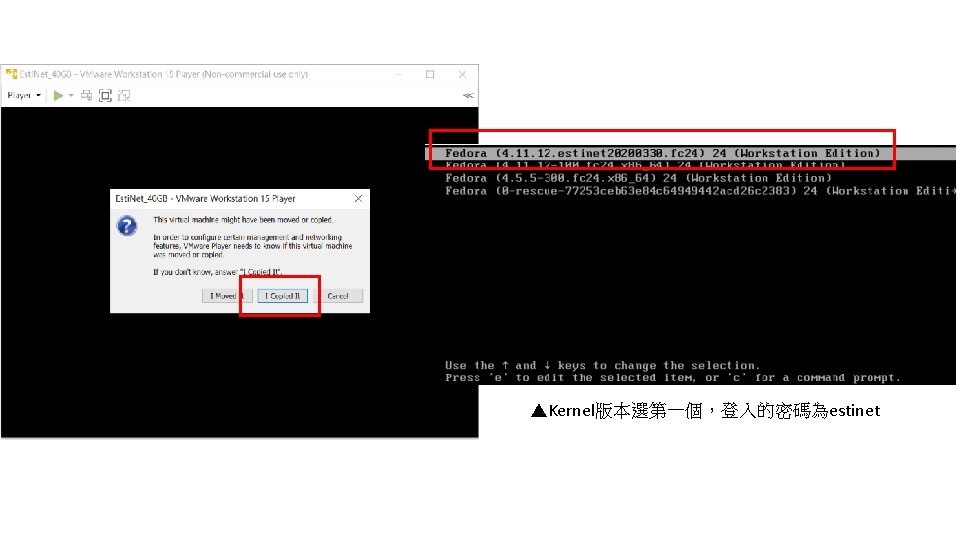

開啟模擬器：左上角activities -> 點取estinet 11 icon ->輸入密碼estinet -> 即可開啟estinet模擬器

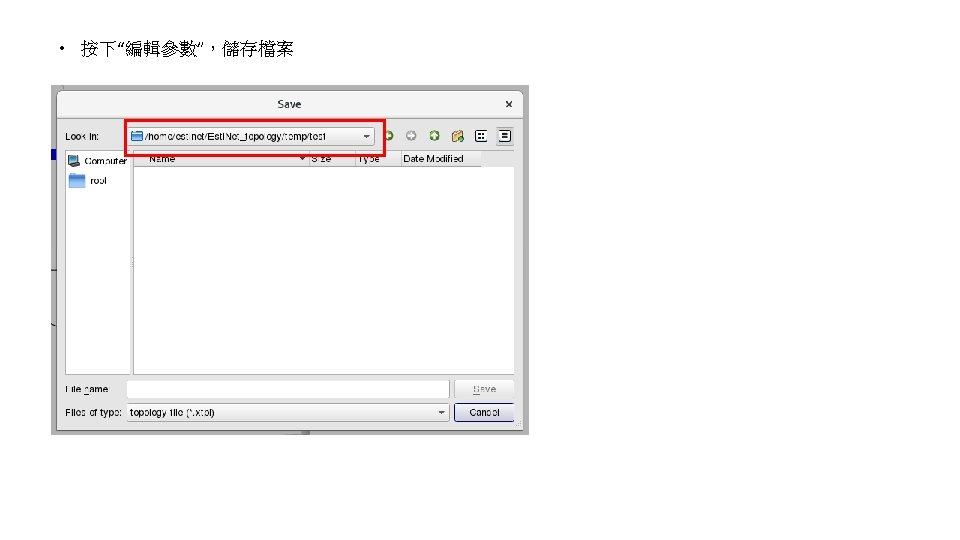

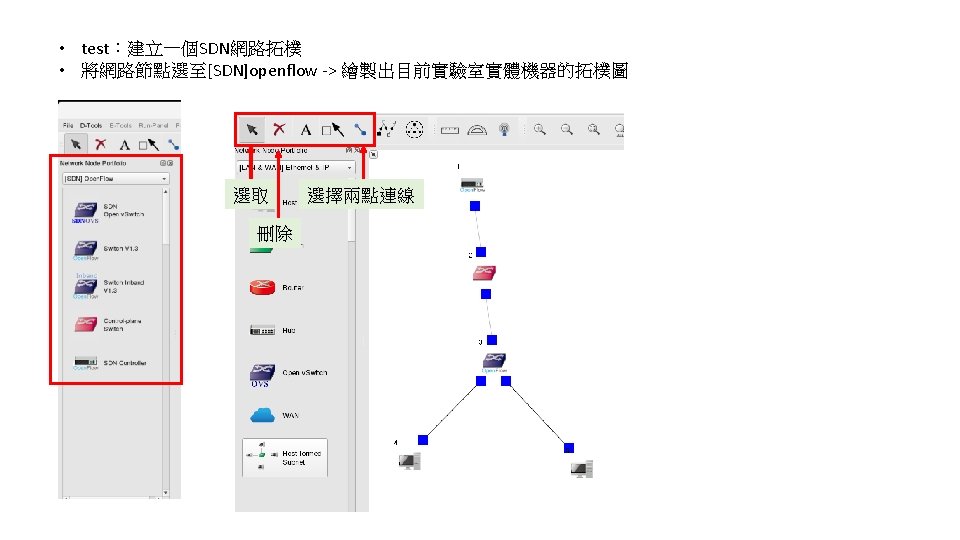

• 在“編輯參數”模式下，選擇E-Tools -> Configure Simulation Proceses -> Simulation Engine -> Set Duration of Simulation -> 更改為 30 s • 在“編輯參數”模式下，選擇E-Tools -> Configure Simulation Proceses -> Simulation Engine -> Set the progress mode-> 選擇下面選項

• 設定controller參數，雙擊controller -> Add -> 在command輸入 ryu-manager /usr/lib/python 2. 7/site-packages/ryu/app/simple_switch_13. py tcpdump -i eth 0 -U -w controller. pcap

• 設定switch所連接的controller IP -> 雙擊switch v 1. 3 -> Module Editor -> OFSwitch. V

• 設定兩台host的路徑 • 從node 4 送到 node 5，在node 4的command輸入ttcp -4 -t -s -p 8000 1. 0. 2. 2(-4表ipv 4、-p 8000表使用port 8000 ) ，在node 5的command輸入ttcp -4 –r -s -p 8000，兩邊開始傳輸的時間修改成 10 s

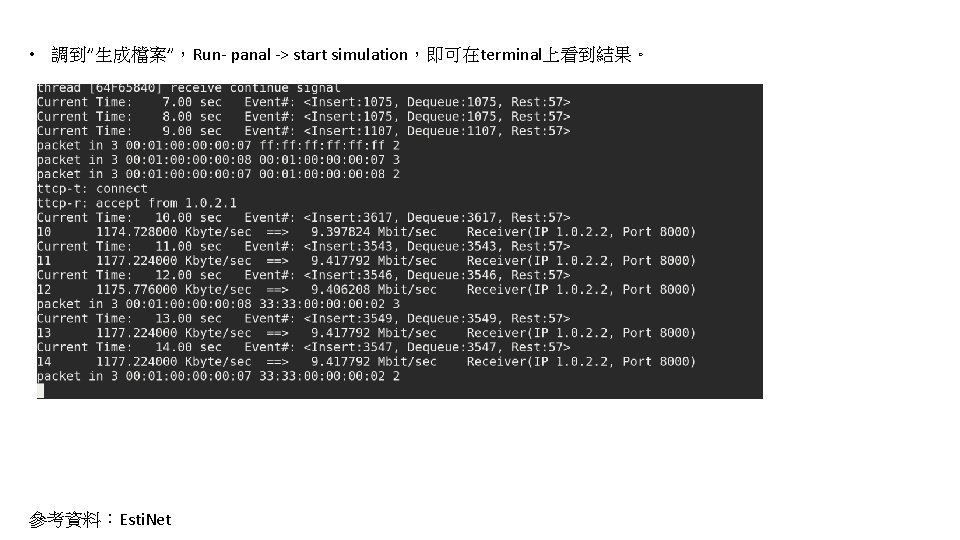

• 在node 5選擇module edition -> MAC 8023 -> 勾選圖中的選項 • 調到”生成檔案”，Run- panal -> start simulation，即可在terminal上看到結果。
