Estgio Supervisionado Aluno Renan Borges de Carvalho Prof
Estágio Supervisionado Aluno: Renan Borges de Carvalho Prof. : Luiz Sebastião Costa
Área de Perdas Regiões Pádua Itaperuna Perdas São Gonçalo Cantagalo Perdas Centro Perdas Lagos Teresópolis Perdas Norte Perdas Sul Campos Petrópolis Magé Macaé Resende Cabo Frio Araruama Angra dos Reis Niterói São Gonçalo Maricá 3
Que tipo de Perdas? 4
O ambiente de concessão da Ampla Baixa Densidade AMPLA possui 33% menos clientes que a Light, apesar de sua área de concessão ser duas vezes maior. Clientes residenciais representam 55% da venda de energia da Ampla. (versus 30% da média no Brasil) Clientes Residenciais 5
O ambiente de concessão da Ampla Alta taxa de furto Principais caracteristicas: §Pouca preseça do poder público §Ocupação desordenada §Violência §Difícil acesso 6 6
Aumento das áreas de risco Dez/09 Mar/11 Out-11 Clientes 104. 074 257. 717 352. 542 % Aumento - 148% 37% z/09 e D. s v 1 Out-1 39% 2 e d o t n Aume m e s e t n e i l de c co s i r e d s a áre Fonte: O GLOBO jornal 7
O grupo Enel possui larga experiência no combate ao furto de energia ENDESA/ENEL obteve com sucesso a redução de furto de energia em toda a América Latina 25. 3% 22. 5% 20. 9% 18. 8% Buenos Aires Lima Bogotá Santiago 8. 6% 1988 1989 1990 1991 1992 10. 0% 1993 1994 1995 1996 1997 1998 8. 5% 10. 3% 1999 2000 2001 2002 8
O furto de energia em 2003 23. 64% Tecnologias e procedimentos aplicados em outros países da América do Sul não obtiveram sucesso no Brasil. 12. 2% 10. 5% 8. 2% 8. 3% 5. 8% Chilectra Chile Ampla Brasil Coelce Brasil Codensa Colombia Edelnor Peru Edesur Argentina 9
Passo 1: Rede DAT O Problema A Solução Maior distância entre a rede de baixa tensão e o poste. Cabos pré-reunidos, baixa tensão (BT) Média tensão (MT) Todo trasnformador MT/BT com medidor. Transformadores com baixa capacidade (12 clientes por transformador) Postes mais altos 10 (10 m)
Passo 1: Rede DAT As novas redes foram bem sucedidas no combate às ligações clandestinas e irregulares. Contudo, conforme esperado, o furto migra para o ponto que restou, os medidores. Participação do furto após aplicação da medida técnica 11
Passo 2: Ampla Chip Rede de baixa tensão Medição Eletrônica: Concentrador de medidor § Os medidores eletrônicos são acondicionados em uma caixa lacrada no alto do poste (mesma altura da Rede de Média Tensão), menos suscetívelis ao furto de energia; § Utilização de telemetria para realização de operações comerciais de forma remota e automática, leitura dos medidores, corte por inadimplência e religação da energia do cliente. Redes de média tensão Ramal dos Clientes Transformador MT/BT 12
Passo 2: Ampla Chip Resultado: As perdas de energia reduziram de 60% para 10% nas áreas com Ampla Chip. Alta Tensão 13. 8 ou 11. 4 k. V Baixa tensão 127 V Distância segura 0, 80 ~ 1, 00 mts. Ramal do cliente 13
Características da rede Concentrador secundário Rede de baixa tensão 14
Características da rede Depois Antes - Sistema concentrado - Medição -Comunicação Média Tensão Baixa/Média Tensão Baixa Tensão Conexão Clandestina 6 m Transformador 10 m Eliminação das conexões clandestinas Ampla Chip Meter Transformador 15

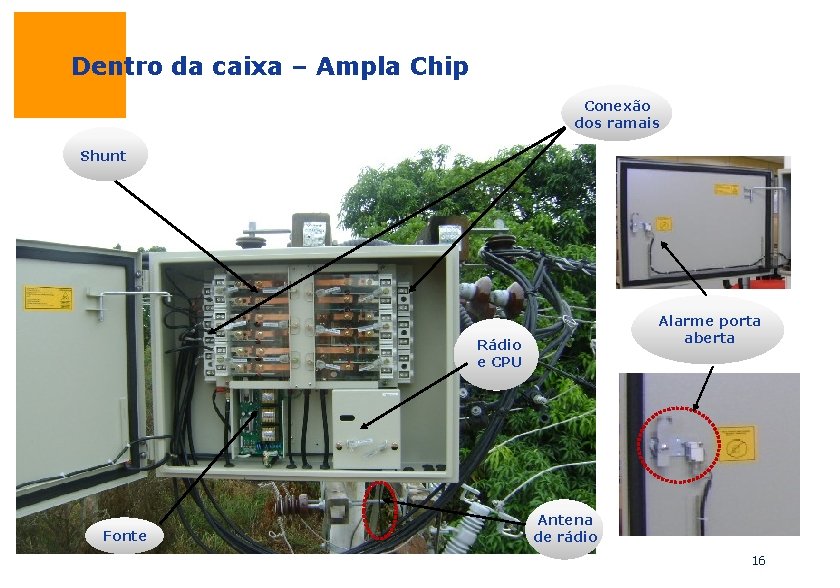

Dentro da caixa – Ampla Chip Conexão dos ramais Shunt FOTOS CONCENTRADOR – FASE 2 I Alarme porta aberta Rádio e CPU Fonte Antena de rádio 16
Operação da solução tecnológica INDUSTRIAL Rede Móvel RESIDENCIAL COMERCIAL Máquina Antifurto PADAR IA Sentinela CS CS CP Ampla Chip
Evolução do furto de energia – Clientes residenciais Conexão direta nas linhas de baixa tensão Eletricidade gratuita através de cabos clandestinos 18
Evolução do furto de energia – Clientes residenciais Modificação no medidor – V 1. 0 Parando os discos de medição. . . … colocando o medidor para “dormir”. 19
Evolução do furto de energia – Clientes residenciais Modificação no medidor – V 2. 0 …alteração das engrenagens do medidor… … raspando as extremidades das engrenagens. 20
Evolução do furto de energia – Clientes residenciais Modificação no medidor – V 3. 0 Inversão de polaridade dos condutores Detalhe da inversão de polaridade: Seqüência correta: preto – vermelho – preto - vermelho Seqüência apresentada: -preto – vermelho – preto - vermelho 21
Evolução do furto de energia – Clientes residenciais Conexão direta nas linhas de baixa tensão Modificação no medidor – V 1. 0 Modificação no medidor – V 2. 0 Modificação no medidor – V 3. 0 Tentativa de furto da rede de baixa tensão 22
Ações Comerciais Censo de Iluminação Pública Energia recuperada (MWh) – por ano Todo s da á os 66 m u r da A ea de co nicípios mpla nces são s ã o ce a ca nsad da 2 os anos ! Os Órgãos Públicos Municipais também contribuem para o incremento das perdas 23
Ações Sociais Redução de Desperdício Após a regularização do furto, o cliente passa a consumir 50% do que furtava Cenário - com furto Desperdício 50 k. Wh 100 k. Wh 50 k. Wh Consumo 24
Ações Sociais Redução de Desperdício Após a regularização do furto, o cliente passa a consumir 50% do que furtava Cenário - sem furto X XXX 50 k. Wh X Desperdício X 50 k. Wh Consumo 25
Cin co r com egiõ aci Per es ma das de 35% Perdas por região Dezembro/2003 Menor que 15% NOROESTE 15, 40% Entre 15 e 35% Maior que 35% PETRÓPOLIS 12, 46% RESENDE 6, 25% TERESÓPOLIS 16, 96% NORDESTE 23, 12% ANGRA DOS REIS 19, 85% DUQUE DE CAXIAS 47, 25% MAGÉ 36, 30% NITERÓI 17, 02% SÃO GONÇALO 38, 62% MARICÁ 45, 34% ITABORAÍ 43, 33% ARARUAMA 31, 43% CABO FRIO 27, 90% 26
Perdas por região Dezembro/2012 Ape per nas Ca ma nec xias per e co das que maior m 35% es. 27 27
Benchmark de Perdas – Abradee 2011 Recuperação de energia de 2003 a 2011 A Ampla é a 2ª melhor empresa do país em recuperação de energia! Apesar do aumento da violência, a Ampla recuperou energia! ENERGISA PB -6, 96 pp. AMPLA -5, 50 pp. CEMAR -3, 81 pp. AES ELETROPAULO -2, 84 pp. ENERGISA SE -1, 96 pp. COELBA -1, 52 pp. COSERN -1, 51 pp. COELCE -1, 42 pp. CELPE -1, 37 pp. CPFL PIRATININGA -0, 86 pp. ELEKTRO -0, 75 pp. CPFL PAULISTA -0, 47 pp. CELESC -0, 29 pp. RGE -0, 26 pp. CEB 0, 28 pp. CELG 0, 47 pp. ESCELSA 0, 61 pp. CEMIG 0, 62 pp. CEEE 1, 98 pp. BANDEIRANTE 2, 13 pp. LIGHT 2, 49 pp. COPEL 2, 88 pp. AES SUL 3, 99 pp. CEAL 5, 33 pp. CEMAT 5, 34 pp. ENERSUL 6, 67 pp. CELPA 10, 86 pp. A Light, com mercado similar, teve incremento nas perdas. 28
Benchmark Ampla x Light – Set/2012 Em condições piores que a Light, sem UPP, temos perdas menores em 4, 33 pp. e em queda. Mercado similar, tendências opostas! ∆: 4, 33 p. p. Fonte: http: //www. light. com. br/ri/index_ri_pt. htm 29
Medidas Técnicas e Tecnológicas Blindagem de CS Objetivo: eliminar o acesso, através do poste, à rede energizada. Proteção da rede de Baixa Tensão localizada próxima ao poste. São blindados 2 metros de rede para cada lado do poste.
Ferramentas de otimização Op roje Projeto de elevação da tensão secundária ten to con tran são no siste sfo red sec em e Diagrama Esquemático r uzim u le la a ador ndário var a par 127 T 1 a 3 do Vn a m 30 V e clie edi nte ção. do DJ Tensão Secundária da Rede T 2 330 V F-N UC 31
