ESTADOS SUPERFICIALES 1. GENERALIDADES. 2. RUGOSIDAD 3. CLASE DE RUGOSIDAD 4. INDICACIONES DE LOS ESTADOS SUPERFICIALES. 5. MOLETEADO DIN 82 6. INDICACIONES EN LOS DIBUJOS. 1

GENERALIDADES. Un dibujo o plano de taller de una pieza debe contener, a parte de su representación y acotación, todas las indicaciones precisas para que se pueda fabricar en el taller: el proceso a seguir, el material de partida, la herramienta empleada y cualquier otro parámetro que haga viable su fabricación. El aspecto final que presenta una superficie esta en función del material, del proceso de fabricación y del tratamiento final o recubrimiento. Los procesos de fabricación de piezas se pueden clasificar en: 2

RUGOSIDAD En el dibujo de definición de una pieza debe indicarse la clase de superficie que se posee ( mecanizadas o no, tratadas, recubiertas), y su calidad superficial por medio de la rugosidad superficial, según las normas 3

RUGOSIDAD Si consideramos la superficie de una pieza a escala microscópica se pueden definir los siguientes conceptos: L = longitud básica Longitud utilizada para medir las irregularidades que forman la rugosidad. Valores posibles: 0. 08, 0. 25, 0. 8, 2. 5, 8 y 25 mm. LM = línea media Línea de referencia paralela al trazado teórico de la superficie y que divide al perfil de tal forma que la suma de las áreas comprendidas entre ella y el perfil es igual en ambas partes. LE = línea envolvente Línea que pasa por el punto más alto (predominante) de las crestas y es paralela a la línea media LF = línea de fondos Línea que pasa por el punto más bajo (predominante) de los fondos y es paralela a la línea media. Rt = Rugosidad máxima o profundidad de aspereza Altura que hay desde la línea de fondos a la envolvente en una longitud básica. Media aritmética de los valores absolutos de las diferencias de las crestas y fondos del perfil a la línea media, tomadas a lo largo de una longitud básica. Se suele tomar una longitud básica de 2. 5 mm. Ra = rugosidad media donde n es el número de desviaciones discretas del perfil. 4

CLASE DE RUGOSIDAD. Los valores de la rugosidad ( Ra ) se pueden indicar mediante su valor numérico o mediante los números de la clase de rugosidad correspondiente, según la tabla: 5

INDICACIONES DE LOS ESTADOS SUPERFICIALES Símbolos sin indicaciones: Símbolos con indicación del criterio principal de la rugosidad, ( Ra ) Símbolos con indicaciones complementarias 6

INDICACIONES DE LOS ESTADOS SUPERFICIALES Símbolos para la dirección de las estrías 7

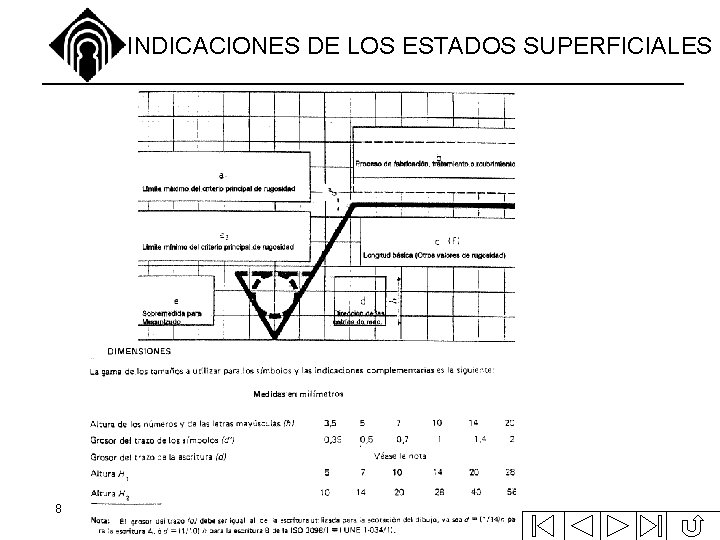

INDICACIONES DE LOS ESTADOS SUPERFICIALES 8

MOLETEADOS DIN 82 El moleteado, operación de realizar sobre la superficie exterior unas estrías que impidan el deslizamiento, se realiza sin arranque de viruta con la ayuda de unos rodillos, llamados moletas, aplicadas tangencialmente a gran presión. La norma DIN 82 especifica diferentes formas de moleteado, en función de la disposición del relieve y a la dirección de las estrías del moleteado. Cada una de estas formas, con sus variantes respectivas, recibe un símbolo literal. 9

MOLETEADOS DIN 82 La indicación de un moleteado se indica con el signo general de acabado superficial, añadiendo la especificación de sus características sobre un trazo horizontal, la cuál incluirá: forma, paso, ángulo y norma. Los moleteados se representan utilizando el patrón de sombreado correspondiente con línea continua de trazo fino. Si la superficie moleteada se refiere a una parte limitada de la pieza, ésta deberá acotarse. Diámetro nominal es el indicado en el plano y corresponde con la dimensión resultante después de realizar el moleteado. El paso es la distancia entre los vértices de dos relieves consecutivos. Los pasos normalizados son: 0. 5 -0. 6 -0. 8 -1 -1. 2 -1. 6 mm. Angulo del perfil es el ángulo que forman los flancos de un relieve. Los valores normalizados son 90° y 105°. 10

INDICACIONES EN LOS DIBUJOS. Los símbolos y las inscripciones seguirán el principio general de acotación A todas las superficies de la pieza se exige el mismo estado de superficie 11

INDICACIONES EN LOS DIBUJOS. Para la mayoría de las superficies se exige el mismo estado de superficie y algunas de ellas no Indicación simplificada sobre la superficie cuando es una especificación compleja o cuando es espacio es limitado 12
