ESQUEMA ELTRICO 1 ESQUEMA ELETRNICO 2 QUALIDADE 1

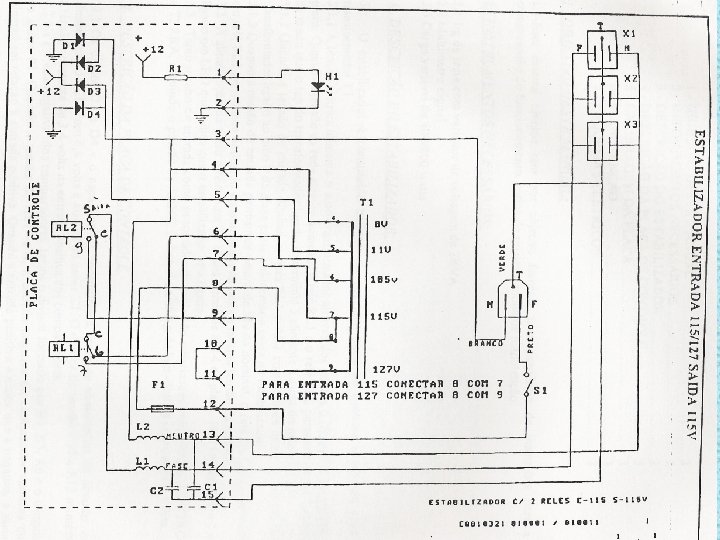

ESQUEMA ELÉTRICO 1

ESQUEMA ELETRÔNICO 2

QUALIDADE 1 – Crítica do item 3. Descrição do Manual Técnico: 1. 1 – No item 3. 1. 1, esta descrição está em conformidade com realidade do equipamento? Se sim, justifique. Se não justifique e reescreva conforme você entende que seja o correto. 1. 2 – Idem para o item 3. 1. 2. 1. 3 – Dê a sua opinião do porquê no item 3. 1. 3 indica e sugere a comutação do tap do autotrafo com 5% de variação da rede elétrica. 1. 4 – Ratifique ou retifique, conforme o seu entendimento, o texto do item 3. 2. 1. 5 – Com base no item 3. 3, o que a ABNT prevê para as tomadas do tipo 2 P + T e para proteção de sistemas? E sobre a cor do condutor de proteção? 1. 6 – A instalação do fusível no equipamento está em conformidade com o esquema? 3

queastionário • 2 – Análise do esquema de força do estabilizador. • 2. 1 – Em que ponto da placa é capturado os 12 V para a alimentação do LED? Qual a corrente esperada no Led? E o ponto 2 toma alimentação onde? O ponto de massa da placa é o mesmo ponto de neutro da rede? Justifique! • 2. 2 – Qual(is) a função(ões) dos pinos 4 e 5 do trafo T 1? • 2. 3 – Qual a função de L 1 e L 2 junto aos pinos 13 e 14 da placa? 4

QUALIDADE 2. 4 – Se a tensão nominal fornecida pela rede for de 115 Vac, (considere que tensão no momento é estável no valor da tensão nominal). Qual será a tensão esperada no pino 9 do trafo? No pino 6? No pino 5? Neste caso, quais os pino • 2. 5 – Se a tensão nominal fornecida pela rede for de 127 Vac, (considere que tensão no momento é estável no valor da tensão nominal). Qual será a tensão esperada no pino 9 do trafo? No pino 6? No pino 5? Neste caso, quais os pinos do trafo devem estar jumpeados? 5

QUALIDADE • 2. 6 – Observe a posição dos pinos do cabo de força do estabilizador e das fêmeas nas tomadas X 1, X 2 e X 3. Por que as marcações F e N estão invertidos pinos em relação às tomadas? • 3 - Análise do esquema da placa do estabilizador. • 3. 1 – Qual a função de: a) D 1 a D 4 no circuito? b) Função de C 1? c) Função de R 3? d) Função de Z 1? e) de C 3? f) de C 11 g) de R 13? • 3. 2 – Que conseqüências poderão advir para o estabilizador se a) Z 1 entrar em curto? b) Z 1 abrir? c) C 3 entrar em curto? d) C 3 abrir? e) C 11 entrar em curto? f) C 11 abrir? g) Q 1 abrir? h) Q 2 entrar em curto entre coletor e emissor? • 3. 3 – Qual a função de L 1 e L 2 no circuito? • 3. 4 – No lugar de C 7 e C 10 o que de fato temos instalado na placa? Qual a função destes componentes? 6

QUALIDADE • • 3. 5 – Qual a função de D 6 no circuito? 3. 6 – Se D 5 abrir o que acontecerá? E se D 5 entrar em curto? 3. 7 – Qual a função de P 1? E de R 4? R 5? E de R 6? 3. 8 – Apresente uma análise do funcionamento do CI 1 portas A e B. Para o caso da tensão nominal da rede ser de 115 V, e para o caso de ser 127 V. 3. 9 – Através de quais pinos o CI 1 recebe alimentação. 3. 9 – Qual a tensão esperada no pino 1 do CI 1 quando a rede for baixa, por volta de 100 V. 3. 10 – A função do R 7? 3. 11 – Qual a tensão da bobina do relé 1 e relé 2? 7
