Esperimento 2 OBIETTIVO Misurare laumento di pressione che

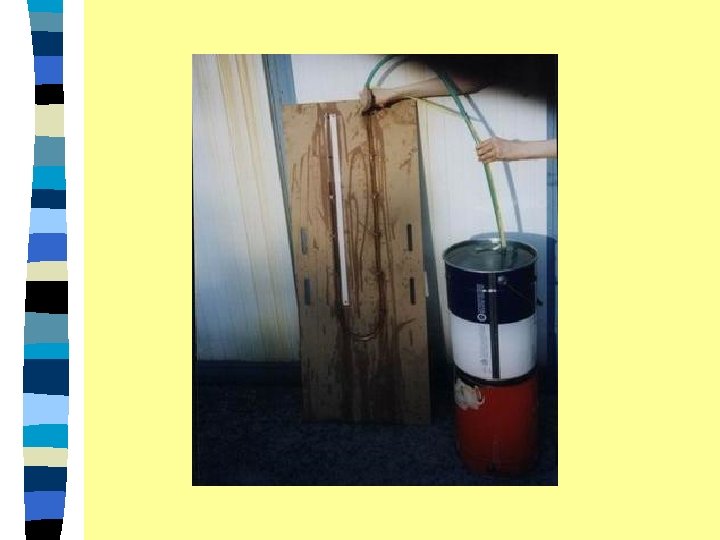

Esperimento 2 OBIETTIVO Misurare l’aumento di pressione che si genera con l’aumento della profondità in un liquido. APPARATO SPERIMENTALE
IPOTESI Esiste una diretta proporzionalità tra la profondità di immersione dell’imbuto e l’altezza della colonna d’olio nel ramo del tubo a U collegato? La variazione di altezza dell’olio nel tubo a U misura la pressione dell’acqua all’aumentare della profondità? Carta millimetrata Olio Acqua
MISURE
GRAFICO DELL’ALTEZZA IN FUNZIONE DELLA PROFONDITA’ 30, 0 ± 0, 1 25, 0 ± 0, 1 20, 0 ± 0, 1 15, 0 ± 0, 1 10, 0 ± 0, 1 5, 0 ± 0, 1 2, 6 ± 0, 2 5, 3 ± 0, 4 8, 1 ± 0, 2 10, 4 ± 0, 3 12, 7 ± 0, 3 15, 9 ± 0, 3
Si può ora calcolare la pendenza dei vari segmenti del grafico, indicandola con K. K 1 = Y 1 – 0 / X 1 – 0 = 2, 6 / 5, 0 = 0, 52 K = ( Y / Y + X / X) K= 0, 05 K 1 = (0, 50 ± 0, 05) K 2 = Y 2 – Y 1 / X 2 – X 1 = 0, 54 K = ( Y / Y + X / X) K = 0, 14 K 2 = (0, 50 ± 0, 1) K 3 = Y 3 –Y 2 / X 3 – X 2 = 0, 56 K = ( Y / Y + X / X) K = 0, 14 K 3 = (0, 6 ± 0, 1) K 4 = Y 4 – Y 3 / X 4 – X 3 = 0, 46 K = ( Y / Y + X / X) K = 0, 1 K 4 = (0, 5 ± 0, 1) K 5 = Y 5 – Y 4 / X 5 – X 4 = 0, 46 K = ( Y / Y + X / X) K = 0, 14 K 5 = (0, 5 ± 0, 1) K 6 = Y 6 – Y 5 / X 6 – X 5 = 0, 53 K = ( Y / Y + X / X) K = 0, 1 K 6 = (0, 50 ± 0, 1)
CONCLUSIONI Esiste una diretta proporzionalità tra la variabile indipendente profondità e la variabile dipendente altezza della colonna d’olio, quindi la variazione di altezza dell’olio nel tubo a U misura l’aumento della pressione dell’acqua all’aumentare della profondità di immersione dell’imbuto.
