ESPERIENZE DEL LABORATORIO NAZIONALE DI TARATURA PER CONTATORI D’ACQUA A cura di : LUCIO ZOTTI 11/10/2020 CCIAA ASTI
Sommario Diversi tipi di contatori d’acqua Punti sensibili dei contatori d’acqua e confronto tra strumenti prodotti da fabbricanti diversi Normativa di riferimento Diversi tipi di impianti per la taratura dei contatori d’acqua Confronto di curve di taratura di produttori diversi Conclusioni 11/10/2020
Come si distribuisce l’acqua? Industria pesante Industria leggera Commerciale Condomini M. I. D. Punti di misura 11/10/2020 Residenziali
PRINCIPALI TIPI DI CONTATORI D’ACQUA OGGI IN COMMERCIO 1) CONTATORE A GETTO UNICO 2) CONTATORE A GETTO MULTIPLO 3) CONTATORE TIPO VOLUMETRICO 4) WOLTMANN (MULINELLO ASSE ORIZZONTALE O VERTICALE) 11/10/2020
11/10/2020 CCIAA ASTI
Contatori d ’acqua residenziali: Tecnologie 3 Componenti principali OROLOGERIA INTERFACCIA DI TRASMISSIONE ELEMENTO DI MISURA 11/10/2020 0 401 15 DIFFERENTI TECNOLOGIE
Contatori d ’acqua residenziali: Tecnologie TECNOLOGIE : ELEMENTI DI MISURA VOLUMETRICO A PISTONE VELOCITA ’ A GETTO UNICO VELOCITA ’ A GETTO MULTIPLO VANTAGGI . Ottima accuratezza alle basse portate. Stessa accuratezza in ogni posizione . Accetta scarsa qualità dell ’acqua. Semplice ed affidabile . Accetta scarsa qualità dell ’acqua. Robustezza SVANTAGGI. . Sensibile alla qualità dell ’acqua . Accuratezza alle basse portate . Sensibile all ’ostruzione dei canali di alimentazione turbina CLASSE . C & D in tutte le posizioni . C/ B Oorizzontale - B/A altre posizioni 11/10/2020 . C/B Oorizzontale / A altre posizioni
Contatori d ’acqua residenziali: Tecnologie TECNOLOGIE : OROLOGERIE EXTRA DRY RULLI PROTETTI BAGNATO OROLOGERIA FUORI DALL ’ACQUA RULLI NUMERATORI PROTETTI CON LIQUIDO IN SCATOLA SEPARATA OROLOGERIA IN ACQUA VANTAGGI . NWSSUN DEPOSITO NEI RUOTISMI. RELATIVA SEMPLICITA ’. ORIENTABILITA ’. RULLI PROTETTI DA DEPOSITI. CONSENTE LA TELELETTURA DI . TRASMISSIONE MECCANICA TIPO AVANZATO (SENZA MAGNETI) SVANTAGGI. CONDENSAZIONE. ACCOPPIAMENTO MAGNETICO 11/10/2020 VANTAGGI. SEMPLICITA ’ . TRASMISSIONE MECCANICA SVANTAGGI . RUOTISMI IN ACQUA. NON ORIENTABILE. TELELETTURA CON MAGNETE . RUOTISMI IN ACQUA). NON ORIENTABILE. TELELETTURA CON MAGNETE
Residential Water Meters : Technologies TECNOLOGIE DELL ’OROLOGERIA/ ESEMPI EXTRA DRY 11/10/2020 RULLI PROTETTI BAGNATO
CONTATORE A GETTO UNICO o single jet Caratteristiche: • Minime zone di accumulo depositi • Pochi componenti • Ridotte dimensioni • Velocità di rotazione più elevata • Molta influenza delle condizioni di montaggio 11/10/2020

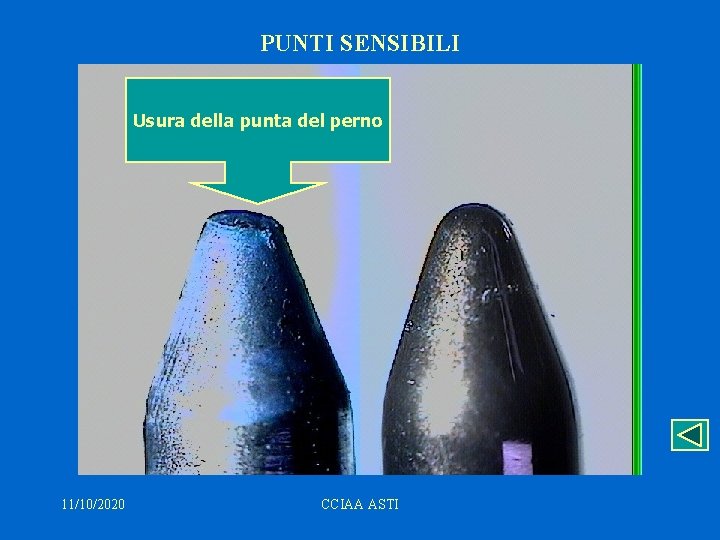

PUNTI SENSIBILI Usura della punta del perno 11/10/2020 CCIAA ASTI

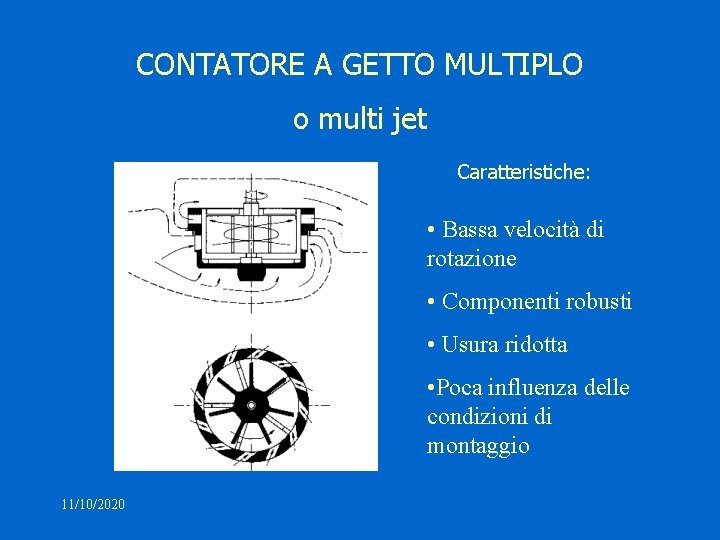

CONTATORE A GETTO MULTIPLO o multi jet Caratteristiche: • Bassa velocità di rotazione • Componenti robusti • Usura ridotta • Poca influenza delle condizioni di montaggio 11/10/2020
PUNTI SENSIBILI 11/10/2020 CCIAA ASTI
PUNTI SENSIBILI 11/10/2020 CCIAA ASTI
CONTATORE di tipo “VOLUMETRICO” Caratteristiche: PISTONE CAMERA DI MISURA 11/10/2020 DIAFRAMMA MINIME TOLLERANZE
PUNTI SENSIBILI 11/10/2020
RIFERIMENTI NORMATIVI • Testo Unico Leggi Metriche 23/08/90 • Regolamento Serv. Metrico R. D. 31/01/1909 n° 242; • Legge n° 236/91 modifiche al T. U. • D. P. R. 798/82 (Direttiva C. E. E. 71/316) (riguarda tutti gli strumenti C. E. E. ) Approvazione di modello CEE; Verifica prima CEE; Verifica periodica; • Legge n° 140/99 contatori acqua e gas • Direttiva M. I. C. A. del 04/05/2001 11/10/2020 CCIAA ASTI
• Regolamento Delega Verifica Prima C. E. E. della Camera di Commercio • DPR 854/82 -Direttiva CEE 75/33(Riguarda i contatori d’acqua fredda) Campo di applicazione e Definizioni; • Portata massima Qmax • Portata nominale Qn • Portata minima Qmin • Portata di tansizione Qt; • Errore massimo tollerato; 11/10/2020 CCIAA ASTI
DPR 855/82 -Direttiva CEE 79/830(Verifica prima C. E. E. contatori acqua calda) 11/10/2020 CCIAA ASTI

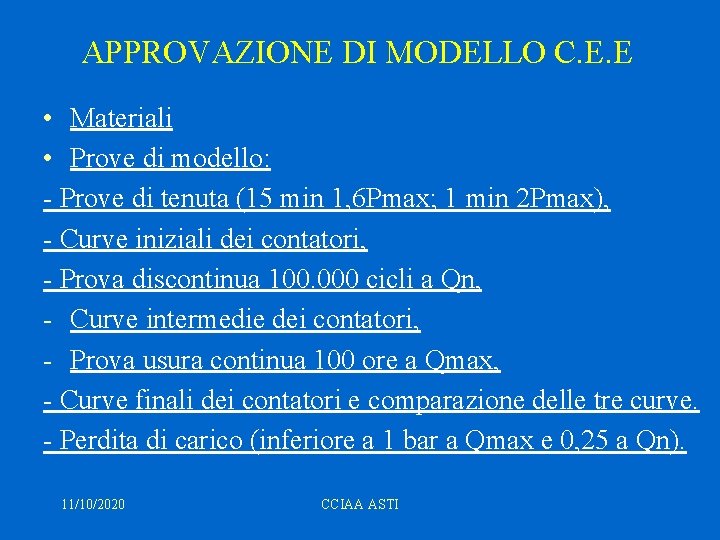

APPROVAZIONE DI MODELLO C. E. E • Materiali • Prove di modello: - Prove di tenuta (15 min 1, 6 Pmax; 1 min 2 Pmax), - Curve iniziali dei contatori, - Prova discontinua 100. 000 cicli a Qn, - Curve intermedie dei contatori, - Prova usura continua 100 ore a Qmax, - Curve finali dei contatori e comparazione delle tre curve. - Perdita di carico (inferiore a 1 bar a Qmax e 0, 25 a Qn). 11/10/2020 CCIAA ASTI
11/10/2020 CCIAA ASTI
11/10/2020 CCIAA ASTI
• • VERIFICA PRIMA CEE Sequenza operativa : Ispezione visiva Iscrizioni metrologiche Determinazione errore relativo % alla Qmax, Qt e Qmin, Determinazione perdita di carico alla Qmax Prova di tenuta alla max pressione di esercizio (facoltativa) Registrazione dei risultati Distinta giornaliera dei contatori con firma dell’Ispettore metrico responsabile 11/10/2020 CCIAA ASTI
Foto di contatore con iscrizioni metrologiche 11/10/2020 CCIAA ASTI
ISCRIZIONI METROLOGICHE (obbligatorie) • Marchio di fabbrica del costruttore • N° Certificato di approvazione di modello C. E. E ε I. 01. 0006 • Classe del contatore e posizione (CH o BH - A) • Pressione massima di esercizio (10 o 16 bar) • N° matricola e portata nominale Qn • Temperatura dell’acqua se > 30 °C • Gruppo perdita di carico (1 bar) • Anno di fabbricazione. 11/10/2020 CCIAA ASTI
Determinazione errore relativo % alle tre portate Qmax, Qt e Qmin 11/10/2020 CCIAA ASTI
TOLLERANZE 11/10/2020 CCIAA ASTI
Piano di legalizzazione Per piano di legalizzazione si intende il tipo e le modalità con cui vengono apposti i “sigilli” atti ad impedire o a rendere palese ogni possibile manomissione dello strumento ed è riportato sul Certificato di approvazione CEE dello strumento. Attualmente sono costituiti da (C. M. 1360483 del 22/02/2000): • filo e piombo recanti i marchi di verifica prima anzidetti, • anelli di chiusura o cuffie distruttibili con la rimozione recanti i marchi medesimi, • etichette adesive distruttibili con la rimozione recanti sempre gli stessi marchi. 11/10/2020 CCIAA ASTI
Foto di contatore sigillato 11/10/2020 CCIAA ASTI
Marchi di verifica prima C. E. E. Essi sono costituiti dai marchi impressi sui punzoni: ℮ I 412 11/10/2020 03 CCIAA ASTI
BANCO a PISTONE CAMPIONE 11/10/2020 CCIAA ASTI
BANCO a CILINDRO CAMPIONE 11/10/2020
BANCO a BILANCE o a SERBATOI CAMPIONE 11/10/2020 CCIAA ASTI
L’INCERTEZZA ESTESA (Uk) associata al Volume Misurato sarà trattata dall’ing. Cignolo dell’I. M. G. Colonnetti di Torino 11/10/2020 CCIAA ASTI
Regolamento della CCIAA di Asti: delega della verifica prima C. E. E. ai fabbricanti • Si compiono esattamente le stesse operazioni precedenti con la sola differenza che la distinta giornaliera è firmata dal Responsabile interno (art. 11 Regolamento) e completata di “dichiarazione di conformità” cumulativa di tutti i contatori prodotti e verificati rispetto ai requisiti della norma. La vera novità sta nei controlli che l’Ufficio Metrico effettua senza preavviso 11/10/2020 CCIAA ASTI (Sorveglianza)
Marchi di delega della Verifica prima C. E. E Dopo la concessione della delega sono costituiti da punzoni dello stesso tipo con numeri diversi per acqua fredda o calda, assegnati dal M. A. P. : ℮ I 013 11/10/2020 03 CCIAA ASTI
SORVEGLIANZA DELLA CCIAA DI ASTI La sorveglianza è esercitata dall’Ufficio Metrico, non solo attraverso la conoscenza dei rapporti dell’organismo di certificazione, ma anche mediante visite non preannunciate e verifiche a campione sugli strumenti pronti per la vendita, secondo le modalità indicate nell’Allegato al regolamento. 11/10/2020 CCIAA ASTI
(Allegato al Regolamento per la delega della verifica prima C. E. E. ) Schema di verifica delle qualità tecniche e metrologiche dei misuratori soggetti alla Verifica prima Cee. 1. 1 - Scopo Verificare, mediante l’esame di un campione, che le caratteristiche funzionali di una partita ( lotti di 500 contatori ) siano corrispondenti a quelle prescritte dal presente regolamento. 1. 2 - Campione 1. 2. 1 - Il campione è costituito da 24 contatori per partita. Si avrà cura che i contatori risultino esenti da danni anche leggeri subiti nella manipolazione e nel trasporto. 11/10/2020
1. 3. 3. 1 - Se gli errori rilevati non superano quelli massimi tollerati dalla Direttiva Cee 75/33, la partita viene accettata senza applicare il controllo statistico per variabili. 1. 3. 3. 2 - Se uno o più errori superano quelli massimi tollerati, viene applicato il controllo statistico per variabili descritto nella Norma UNI 7988 utilizzata per i misuratori di gas. Per ciascuna portata esaminata, la serie dei 24 valori dell’errore permette di ricavare : [1] x = x 1 + x 2 + x 3 +. . x 23 + x 24 = somma algebrica del valore degli errori. [2] x 2 = x 12+ x 22 + x 32 +. . x 232 + x 242 = somma dei quadrati degli errori. 11/10/2020
3] ( x )2 = quadrato della somma algebrica degli errori. [4] ( x )2 = valore medio del quadrato della somma algebrica degli errori. 24 [5] ( x – x )2 = somma dei quadrati degli scarti dalla media. ( x – x )2 = x 2 – ( x )2 24 [6] ( x – x )2 = quadrato dello scarto tipo ( varianza ) 23 ( x – x )2 [7] s = = scarto tipo 23 [8] x = valore medio dell’errore 24 11/10/2020
La valutazione della quantità viene eseguita riportando, per ogni singolo portata, il punto di ascissa x e di ordinata s su un grafico composto da due trapezi inscritti, costruiti in funzione delle diverse tolleranze. La qualità per ciascuna portata esaminata, dipende dalla posizione del punto rispetto ai due trapezi e cioè : Ø Buona se risulta all’interno del trapezio minore. Ø Accettabile se risulta fra il trapezio maggiore e quello minore. Ø Fuori tolleranza ( non accettabile ) se risulta esterno a quello maggiore. In quest’ultimo caso il lotto di 500 contatori viene scartato e non può essere spedito al cliente, perché c’è l’evidenza di un problema che deve essere opportunamente trattato con un’Azione Correttiva. 11/10/2020
11/10/2020
Distinta dei misuratori sottoposti a verifica prima C. E. E. in data odierna: Tipo contatore matricola classe numero dal al MRPF 03/145 01 200 C 200 PFM 15/145 210 400 B 200 FPM 03/145 401 600 A 200 TOTALE 600 “Si dichiara che i contatori sopraelencati sono conformi al Regolamento della Camera di Commercio di Asti approvato con delibera n° 22 del 20/12/2002. ” Firma del Responsabile (art. 11 Regolamento) ……………. 11/10/2020 CCIAA ASTI

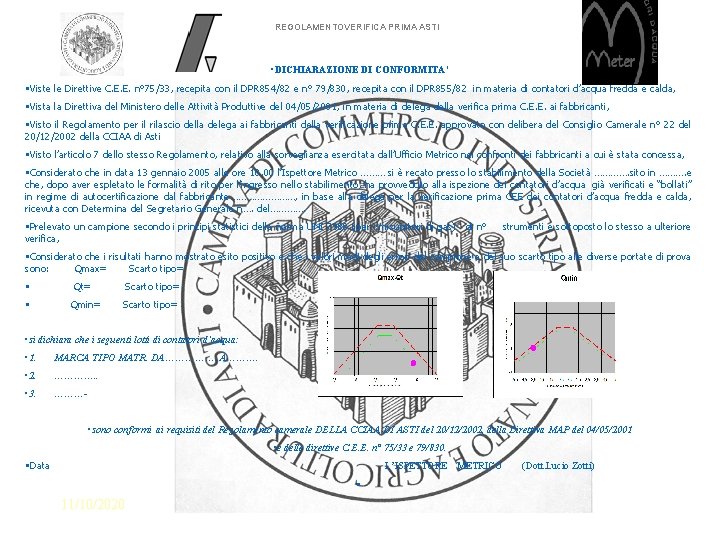

REGOLAMENTOVERIFICA PRIMA ASTI • DICHIARAZIONE DI CONFORMITA’ • Viste le Direttive C. E. E. n° 75/33, recepita con il DPR 854/82 e n° 79/830, recepita con il DPR 855/82 in materia di contatori d’acqua fredda e calda, • Vista la Direttiva del Ministero delle Attività Produttive del 04/05/2001, in materia di delega della verifica prima C. E. E. ai fabbricanti, • Visto il Regolamento per il rilascio della delega ai fabbricanti della verificazione prima C. E. E. approvato con delibera del Consiglio Camerale n° 22 del 20/12/2002 della CCIAA di Asti • Visto l’articolo 7 dello stesso Regolamento, relativo alla sorveglianza esercitata dall’Ufficio Metrico nei confronti dei fabbricanti a cui è stata concessa, • Considerato che in data 13 gennaio 2005 alle ore 10. 00 l’Ispettore Metrico ……… si è recato presso lo stabilimento della Società …………. sito in ………. e che, dopo aver espletato le formalità di rito per l’ingresso nello stabilimento, ha provveduto alla ispezione dei contatori d’acqua già verificati e “bollati” in regime di autocertificazione dal fabbricante…………, in base alla delega per la verificazione prima CEE dei contatori d’acqua fredda e calda, ricevuta con Determina del Segretario Generale n…. del…………, • Prelevato un campione secondo i principi statistici della norma UNI 7988 (per i misuratori di gas) di n° strumenti e sottoposto lo stesso a ulteriore verifica, • Considerato che i risultati hanno mostrato esito positivo e che i valori medi degli errori del campione e del suo scarto tipo alle diverse portate di prova sono: Qmax= Scarto tipo= • Qt= Scarto tipo= • Qmin= Scarto tipo= • si dichiara che i seguenti lotti di contatori d’acqua: • 1. MARCA TIPO MATR. DA……………. . A………. • 2. …………. . • 3. ……… • sono conformi ai requisiti del Regolamento camerale DELLA CCIAA DI ASTI del 20/12/2002, della Direttiva MAP del 04/05/2001 • e delle direttive C. E. E. n° 75/33 e 79/830. • Data L’ISPETTORE • 11/10/2020 METRICO (Dott. Lucio Zotti)

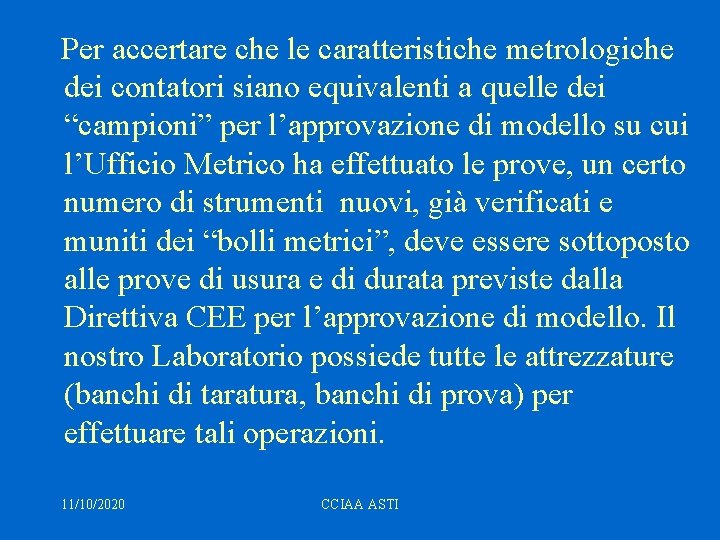

Per accertare che le caratteristiche metrologiche dei contatori siano equivalenti a quelle dei “campioni” per l’approvazione di modello su cui l’Ufficio Metrico ha effettuato le prove, un certo numero di strumenti nuovi, già verificati e muniti dei “bolli metrici”, deve essere sottoposto alle prove di usura e di durata previste dalla Direttiva CEE per l’approvazione di modello. Il nostro Laboratorio possiede tutte le attrezzature (banchi di taratura, banchi di prova) per effettuare tali operazioni. 11/10/2020 CCIAA ASTI
11/10/2020
11/10/2020
11/10/2020
11/10/2020
11/10/2020
La differenza tra le caratteristiche metrologiche dei contatori sottoposti a “verifica prima” rispetto ai campioni “approvati CEE”, sta nella diversità dei materiali con cui sono realizzati i componenti “sensibili”, già visti, dei contatori ma anche nell’accuratezza con cui avviene la lavorazione ed il montaggio degli stessi. 11/10/2020
TIPI DI IMPIANTI PER LA TARATURA DEI CONTATORI: 1) BANCO A PISTONE CAMPIONE 2) BANCO A CILINDRO CAMPIONE 3) BANCO A SERBATOI CAMPIONE 4) BANCO A BILANCE 11/10/2020 CCIAA ASTI
CONCLUSIONI Diversi tipi di contatori d’acqua Tipi di impianti di taratura e di prova Incertezza della misura nei contatori d’acqua 11/10/2020
La Direttiva 2004/22/CE del Parlamento europeo e del Consiglio relativa agli strumenti di misura (MID) Sarà trattata da Paolo Francisci Funzionario del M. A. P. 11/10/2020
Un ulteriore servizio che il Laboratorio Nazionale di taratura dell’Ufficio Metrico di Asti è in grado di offrire è quello di risolvere il contenzioso tra gli Utenti (che contestano le bollette dei consumi d’acqua) e gli Enti Acquedottistici fornitori dell’acqua potabile. Sia gli uni che gli altri hanno la possibilità di assistere alle tarature ed in quella occasione -come spesso è accaduto- trovare un accordo. E’ indispensabile sottolineare la particolare posizione “superpartes” che, per competenza istituzionale fin dal 1890, assume il Servizio di “metrologia legale” svolto dall’Ufficio Metrico. 11/10/2020 CCIAA ASTI
11/10/2020 CCIAA ASTI
11/10/2020 CCIAA ASTI
CERTIFICATO SIT 11/10/2020 CCIAA ASTI
Comportamento metrologico per gruppi di età • DA CARLOS TABORDA - - EPAL PORTOGALLO 11/10/2020 CCIAA ASTI
Percentuali di consumo domestico in base alla portata oraria • DA CARLOS TABORDA - - EPAL PORTOGALLO 11/10/2020 CCIAA ASTI
Percentuali di consumo non domestico in base alla portata oraria • DA CARLOS TABORDA - - EPAL PORTOGALLO 11/10/2020 CCIAA ASTI
Relazione tra costi di manutenzione/rinnovo contatori e sottoconteggio • DA CARLOS TABORDA - - EPAL PORTOGALLO 11/10/2020 CCIAA ASTI

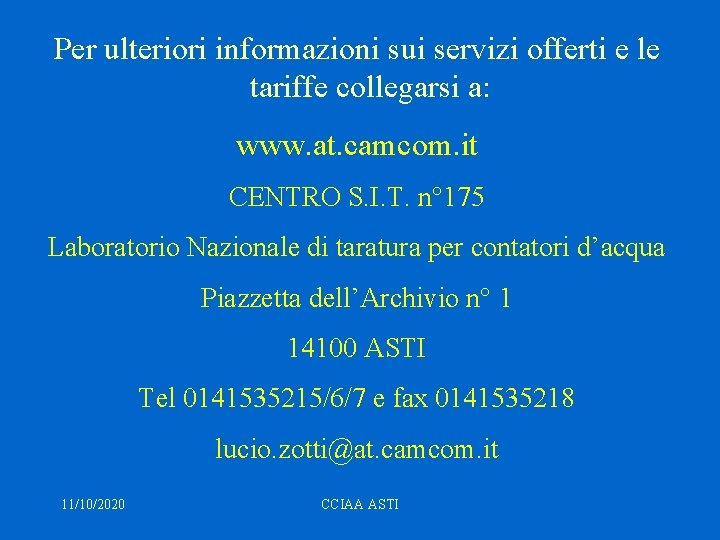

Per ulteriori informazioni sui servizi offerti e le tariffe collegarsi a: www. at. camcom. it CENTRO S. I. T. n° 175 Laboratorio Nazionale di taratura per contatori d’acqua Piazzetta dell’Archivio n° 1 14100 ASTI Tel 0141535215/6/7 e fax 0141535218 lucio. zotti@at. camcom. it 11/10/2020 CCIAA ASTI
