Espelhos esfricos ESPELHOS ESFRICOS Espelho cncavo Espelho cnvexo

Espelhos esféricos ESPELHOS ESFÉRICOS

Espelho côncavo Espelho cônvexo ESPELHOS ESFÉRICOS

Elementos Geométricos C = centro de curvatura V = vértice (é o pólo da calota esférica) R = CV =raio de curvatura (é o raio da esfera) α = ângulo de abertura

CONDIÇÕES DE NITIDEZ DE GAUSS o 1ª ) O espelho deve ter pequeno ângulo de abertura( α < 10 o ). o 2ª ) Os raios incidentes devem ser paralelos ou pouco inclinados em relação ao eixo principal.

Raios Notáveis: F F

Raios Notáveis: F F 6

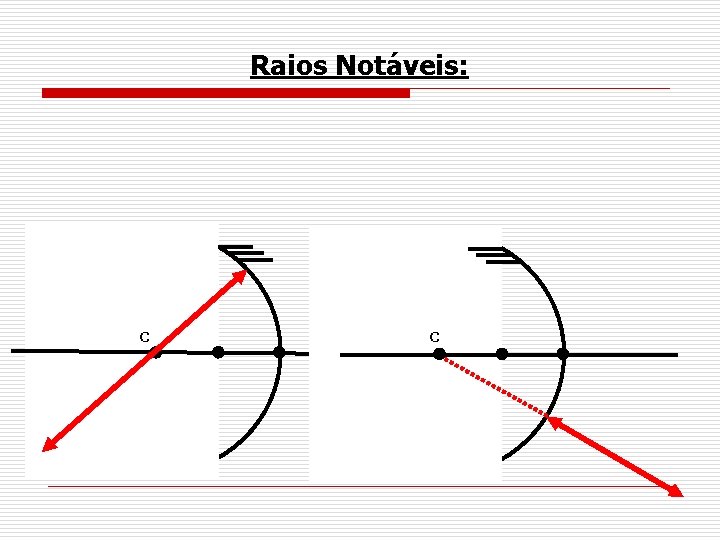

Raios Notáveis: C C

Raios Notáveis: V V

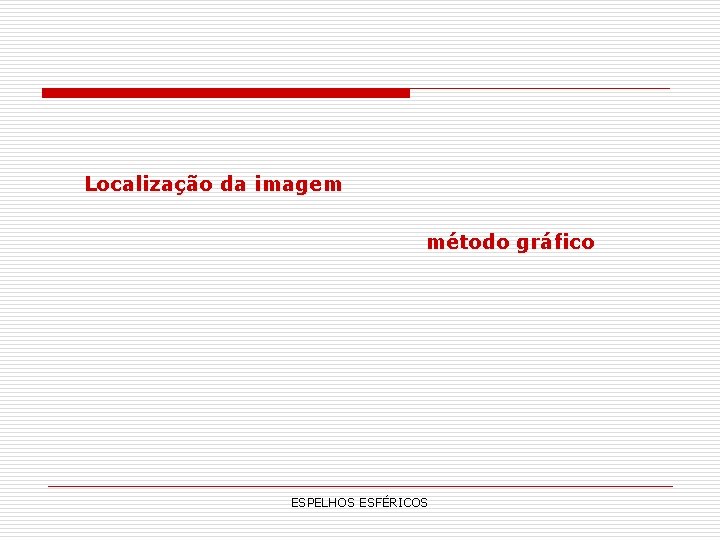

Localização da imagem método gráfico ESPELHOS ESFÉRICOS

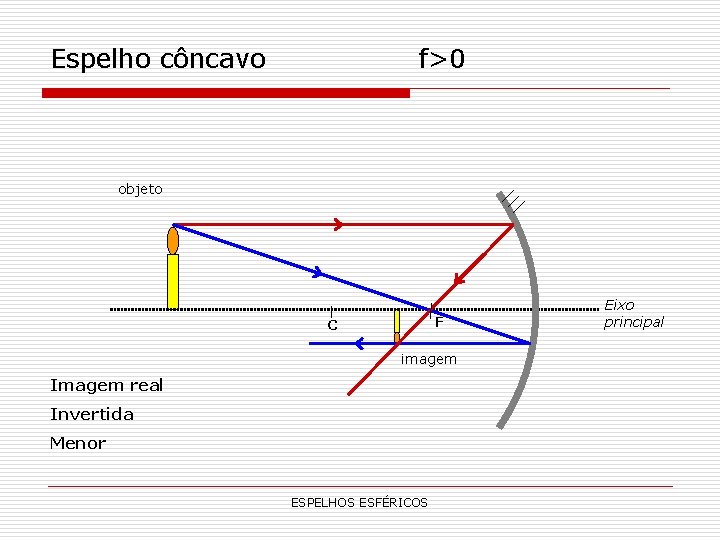

Espelho côncavo f>0 objeto F C imagem Imagem real Invertida Menor ESPELHOS ESFÉRICOS Eixo principal

Espelho côncavo f>0 objeto C imagem Imagem real Invertida Igual ESPELHOS ESFÉRICOS F Eixo principal

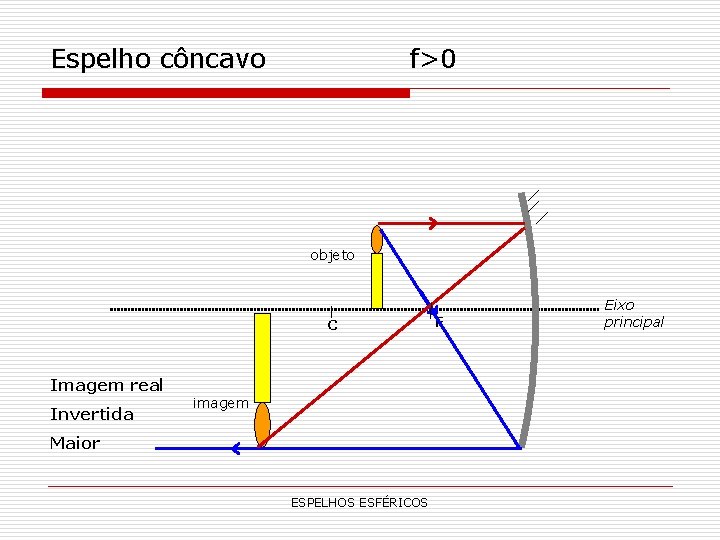

Espelho côncavo f>0 objeto C Imagem real Invertida imagem Maior ESPELHOS ESFÉRICOS F Eixo principal

Espelho côncavo – f>0 imagem C Eixo principal F objeto Imagem virtual Direita maior ESPELHOS ESFÉRICOS

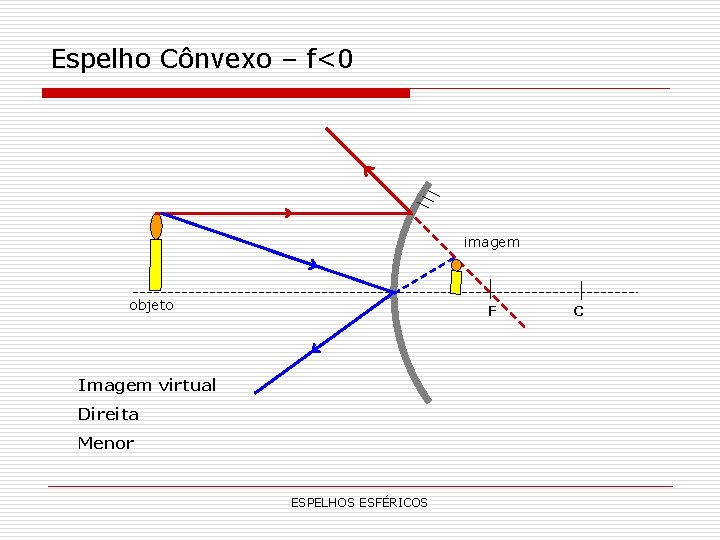

Espelho Cônvexo – f<0 imagem objeto F Imagem virtual Direita Menor ESPELHOS ESFÉRICOS C

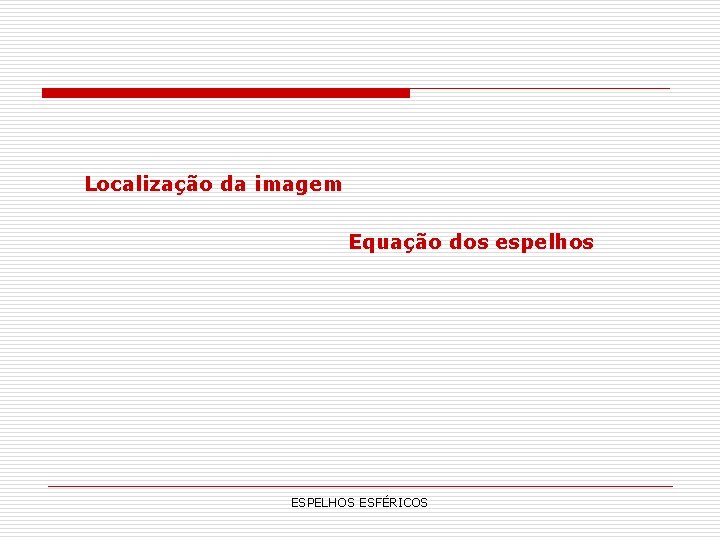

Localização da imagem Equação dos espelhos ESPELHOS ESFÉRICOS

Equação dos espelhos p p’ A O C F i A’ ESPELHOS ESFÉRICOS Eixo principal

Equação dos espelhos p p’ A o C F i A’ ESPELHOS ESFÉRICOS Eixo principal

Equação dos espelhos p p’ o i C i’ r F ESPELHOS ESFÉRICOS Eixo principal

Equação dos espelhos ESPELHOS ESFÉRICOS

Aumento transversal o o f é positivo, espelho côncavo f é negativo, espelho convexo o o p’ é positivo, imagem real p’ é negativo, imagem virtual o o A é positivo, imagem direita A é negativo, imagem invertida o o o |A| >1 , imagem maior |A| =1 , imagem igual |A|<1 , imagem menor ESPELHOS ESFÉRICOS
