Espelhos esfricos Espelho cncavo Espelho cnvexo Elementos Geomtricos
- Slides: 22
Espelhos esféricos
Espelho côncavo Espelho cônvexo
Elementos Geométricos C = centro de curvatura V = vértice (é o pólo da calota esférica) R = CV =raio de curvatura (é o raio da esfera) α = ângulo de abertura
CONDIÇÕES DE NITIDEZ DE GAUSS • 1ª ) O espelho deve ter pequeno ângulo de abertura( α < 10 o ). • 2ª ) Os raios incidentes devem ser paralelos ou pouco inclinados em relação ao eixo principal.
FÍSICA, 2º Espelhos Planos e Esféricos Espelho côncavo C F f>0 V
FÍSICA, 2º Espelhos Planos e Esféricos Espelho Cônvexo f < 0 V F

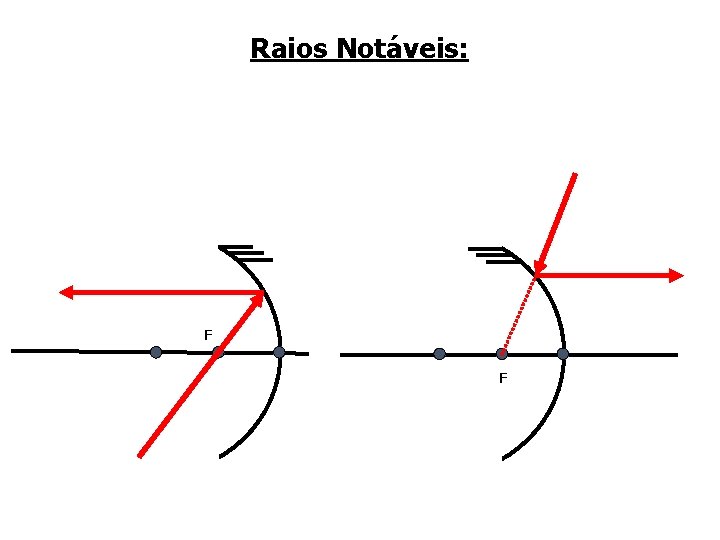

Raios Notáveis: F F
Raios Notáveis: F F
Raios Notáveis: C C

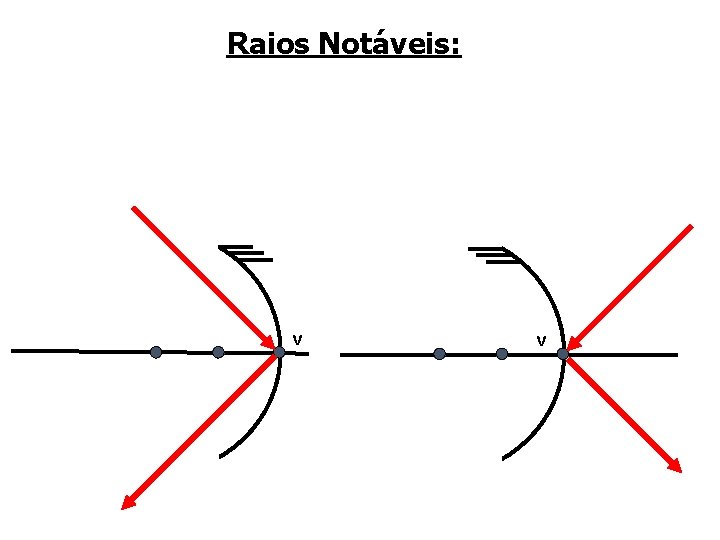

Raios Notáveis: V V
Localização da imagem método gráfico
Objeto antes de C objeto C F imagem Imagem real Invertida Menor Eixo principal
Objeto em C objeto C imagem Imagem real Invertida Igual F Eixo principal
Objeto entre C e F objeto C Imagem real Invertida Maior imagem F Eixo principal

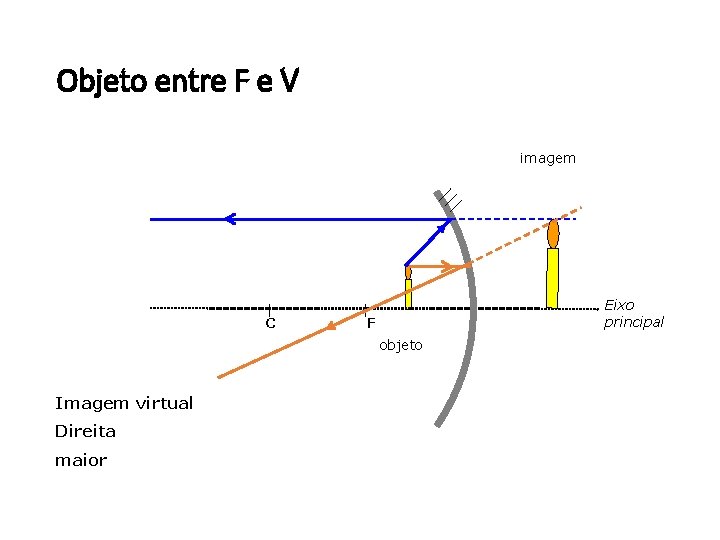

Objeto entre F e V imagem C Eixo principal F objeto Imagem virtual Direita maior
Espelho Cônvexo imagem objeto Imagem virtual Direita Menor F C
Localização da imagem Equação dos espelhos
Equação dos espelhos p p’ A O C F i A’ ESPELHOS ESFÉRICOS Eixo principal

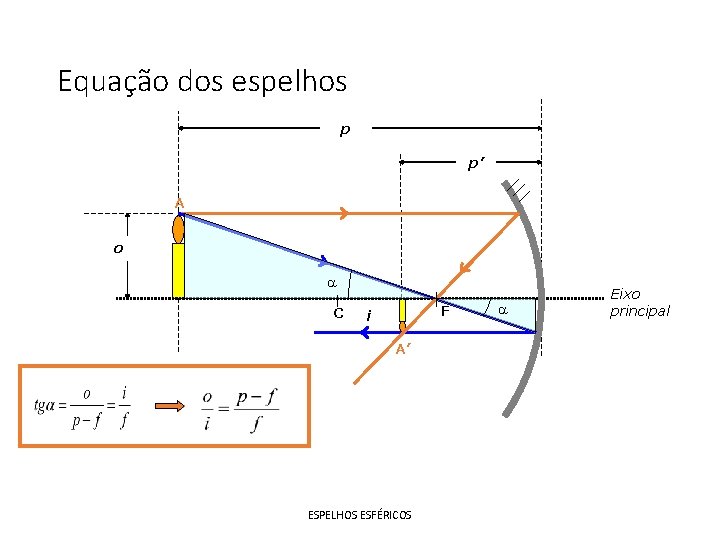

Equação dos espelhos p p’ A o C F i A’ ESPELHOS ESFÉRICOS Eixo principal

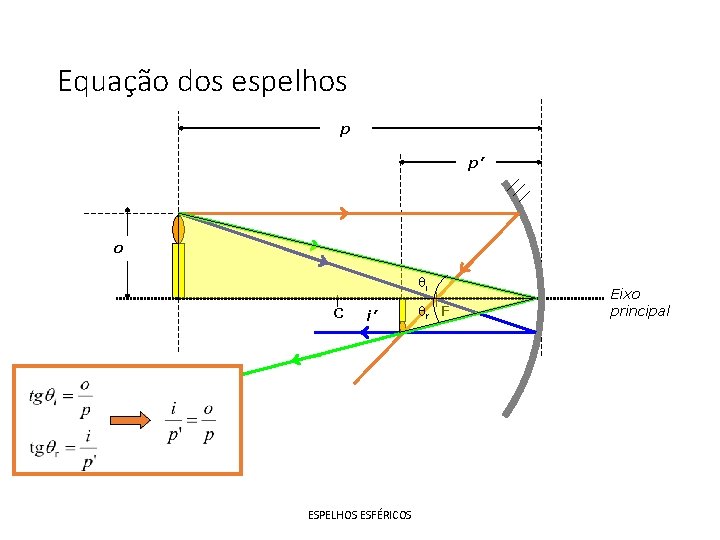

Equação dos espelhos p p’ o i C i’ ESPELHOS ESFÉRICOS r F Eixo principal
Equação dos espelhos ESPELHOS ESFÉRICOS
Aumento transversal • f é positivo, espelho côncavo • f é negativo, espelho convexo • p’ é positivo, imagem real • p’ é negativo, imagem virtual • A é positivo, imagem direita • A é negativo, imagem invertida • |A| >1 , imagem maior • |A| =1 , imagem igual • |A|<1 , imagem menor ESPELHOS ESFÉRICOS
