ESPELHOS E LENTES
ESPELHOS São superfícies lisas e polidas que refletem a luz regularmente. Os espelhos podem ser planos ou esféricos.
TIPOS DE IMAGEM Imagem Real: Imagem formada pelos raios de “verdade”; Imagem Virtual: Imagem formada pelos raios “prolongados”; Imprópria: Quando não forma imagem. Imagem Direita: Imagem na mesma posição do objeto; Imagem Invertida: Imagem e objetos invertidos. Imagem Simétrica: imagem e objetos são equidistantes do espelho; Imagem Assimétrica: Distâncias diferentes. Imagem Menor: imagem menor que o objeto; Imagem Maior: Imagem maior que o objeto; Imagem do mesmo tamanho.
ESPELHOS ESFÉRICOS OU CURVOS A superfície refletora é uma curva ou uma parte de uma esfera. Calota Superfície Esférica Plano de corte Os espelhos esféricos podem ser côncavos e convexos.
1 - Espelho Côncavo C Superfície Refletora
2 - Espelho Convexo C Superfície Refletora
Elementos geométricos dos espelhos esféricos Foco Vértice Centro de curvatura
Centro de Curvatura Todo raio que incide passando pelo centro de curvatura reflete sobre si mesmo.
Vértice Todo raio que incide sobre o vértice refletirá simétrico em relação ao eixo principal
Foco Principal Todo raio que incide paralelamente ao eixo principal, reflete passando pelo foco
Foco Principal Todo raio que incide pelo foco, reflete paralelamente ao eixo principal
Formação de Imagens em Espelhos Côncavos Objeto colocado antes do centro: C Características da Imagem • Real • Menor que o objeto • Invertida F V Posição da Imagem Entre F e C
Objeto colocado no centro: C F V Características da Imagem Posição da Imagem • Real No ponto C • Mesmo tamanho que o objeto • Invertida
Objeto colocado entre o centro e o foco: C Características da Imagem • Real • Maior que o objeto • Invertida F V Posição da Imagem Antes do ponto C
Objeto colocado no foco: C Características da Imagem • Imagem Imprópria F V
Objeto colocado entre o foco e o vértice: C F Características da Imagem • Virtual • Maior que o objeto • Direita V Posição da Imagem Atrás do espelho
Formação de imagem em espelhos convexos: V Características da Imagem • Virtual • menor que o objeto • Direita F C Posição da Imagem Atrás do espelho (Entre V e F)
Equação de Gauss Relaciona a distância focal e as distâncias do objeto e da imagem ao espelho ou
Aumento Linear Transversal Relaciona a altura do objeto, altura da imagem e as distâncias de objeto e imagem em relação ao espelho, é expressa por :
p’ Å imagem real yimagem virtual Observações i Å imagem direita y imagem invertida f Å : espelho côncavo fy : espelho convexo
LENTES Lentes são sistemas ópticos constituídos de meios transparente, limitados por duas superfícies curvas ou por uma superfície plana e outra curva. Possuem a capacidade de desviar os raios luminosos.
Tipos de lentes Bordas grossas: Possuem a parte central mais fina que a borda. Símbolo bicôncava plano-côncava convexo-côncava
Bordas finas Possuem a parte central mais grossa que a borda. Símbolo biconvexa plano-convexa côncavo-convexa
Comportamento Óptico Bordas Finas Bordas Grossas n. L > n. MEIO Convergente Divergente n. L < n. MEIO Divergente Convergente Obs. : No maioria dos casos vamos utilizar o n. L > nmeio, ou seja, lentes de bordas finas convergentes
Lentes convergentes
Lentes divergentes
Elementos da Lente Esférica Lentes convergentes 2 F 0 (real) Fo = Foco objeto principal 2 Fo = Ponto anti-principal Fi = Foco imagem principal 2 Fo = Ponto anti-principal Fi (real) 2 Fi (real)
Lentes divergentes 2 Fi (virtual) Fi = Foco imagem principal 2 Fi = Ponto anti-principal Fo = Foco objeto principal 2 Fo = Ponto anti-principal Fo (virtual) 2 Fo (virtual)
Raios Notáveis Raio que chega paralelo ao Raio que chega pelo centro eixo óptico, sai passando pelo Raioimagem. que passando óptico, saichega sem sofrer desvio. foco pelo foco objeto, sai paralelo ao eixo principal. 2 F 0 Fi 2 Fi
Raio que chega paralelo ao Raio que chega pelo centro eixo óptico, sai passando pelo Raioimagem. que passando óptico, saichega sem sofrer desvio. foco pelo foco objeto, sai paralelo ao eixo principal. 2 Fi Fi Fo 2 Fo
Construção de imagem em lentes
Construção de imagem em lentes convergentes Objeto antes do ponto anti-principal Imagem real, menor e invertida.

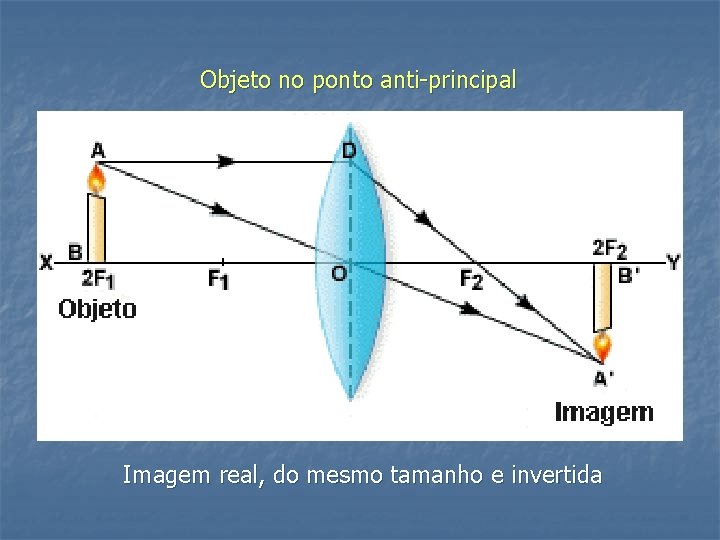

Objeto no ponto anti-principal Imagem real, do mesmo tamanho e invertida
Objeto entre o ponto anti-principal e o foco Imagem real, maior e invertida
Objeto no foco Imagem imprópria ou formada no infinito
Objeto entre o foco e o vértice da lente Imagem virtual, maior e direta.
Construção de imagem em lentes divergentes Imagem virtual, menor e direta
Estudo analítico das lentes p p´ F 0 Fi o 2 F 0 f 2 Fi i
Equação de Gauss 1=1+1 f p p´ f = distância focal da lente p = distância do objeto p´ = distância da imagem
Aumento Linear A = i = - p´ = f. p f-p o i = Tamanho da imagem o = Tamanho do objeto
Convenção de sinais f > 0 = lente convergente f < 0 = lente divergente p > 0 = Objeto real p < 0 = Objeto virtual p´ > 0 = Imagem real p`< 0 = Imagem virtual A > 0 = Imagem direita A < 0 = Imagem invertida
Convergência ou vergência É a grandeza que nos da a idéia do poder de refração da lente, ou seja, quanto maior for a vergência de uma lente, maior será capacidade de desviar a luz da lente. V=1 f Unidade de medida [V] = 1 [f] [V] = 1 = di (dioptria) m Obs. : Vergência é uma grandeza inversamente proporcional à distância focal da lente. A medida dioptria é a medida que no dia-a-dia usamos como graus.
Associação de lentes Quando temos mais de uma lente esférica associada, calculamos a vergência equivalente e o foco equivalente: Vergência Veq = V 1 + V 2 + V 3 +. . . + Vn Foco 1 = 1 +. . . + 1 f f 1 f 2 fn
Refração É quando a luz passa de um meio de propagação para outro meio diferente, sendo ambos não opacos. sofrendo uma mudança na sua direção de propagação.
ni. sen(i) = nr. sen(r) i ni nr r
