Espejos de Corriente Análisis de Pequeña Señal

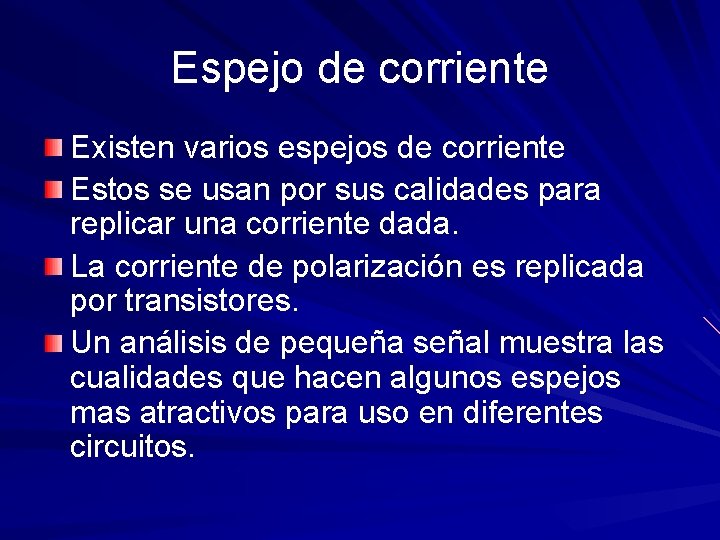

Espejo de corriente Existen varios espejos de corriente Estos se usan por sus calidades para replicar una corriente dada. La corriente de polarización es replicada por transistores. Un análisis de pequeña señal muestra las cualidades que hacen algunos espejos mas atractivos para uso en diferentes circuitos.

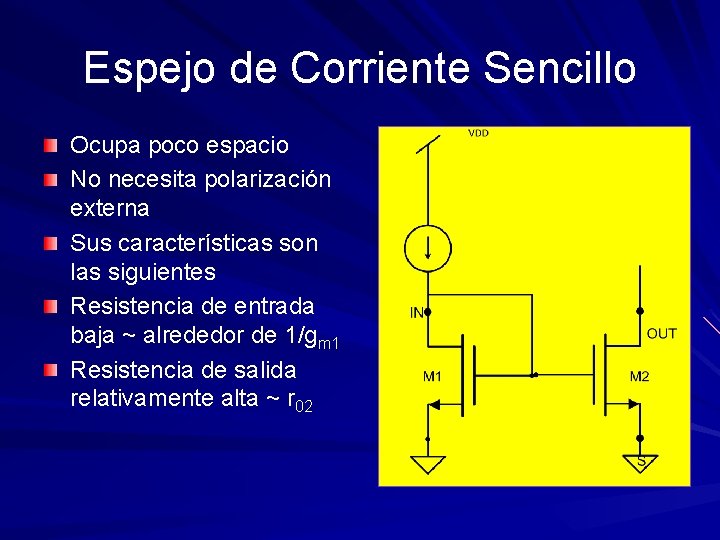

Espejo de Corriente Sencillo Ocupa poco espacio No necesita polarización externa Sus características son las siguientes Resistencia de entrada baja ~ alrededor de 1/gm 1 Resistencia de salida relativamente alta ~ r 02

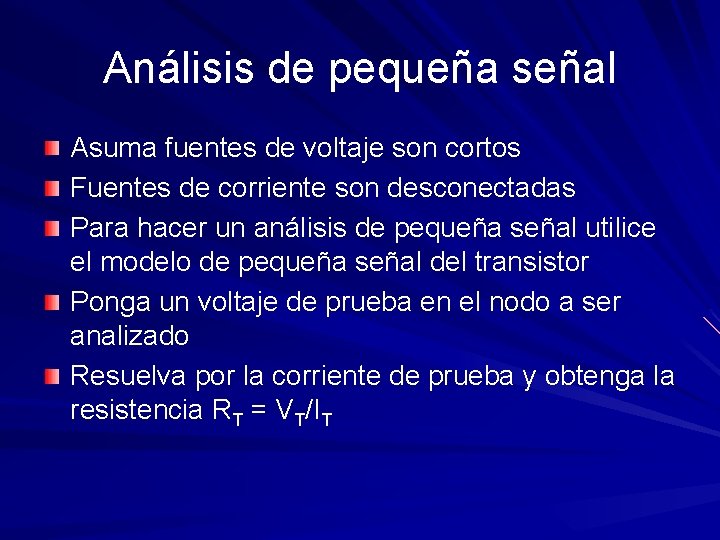

Análisis de pequeña señal Asuma fuentes de voltaje son cortos Fuentes de corriente son desconectadas Para hacer un análisis de pequeña señal utilice el modelo de pequeña señal del transistor Ponga un voltaje de prueba en el nodo a ser analizado Resuelva por la corriente de prueba y obtenga la resistencia RT = VT/IT

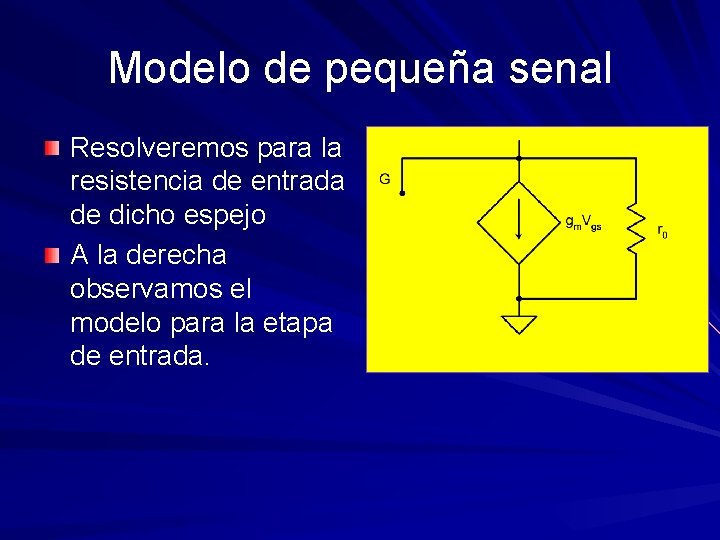

Modelo de pequeña senal Resolveremos para la resistencia de entrada de dicho espejo A la derecha observamos el modelo para la etapa de entrada.

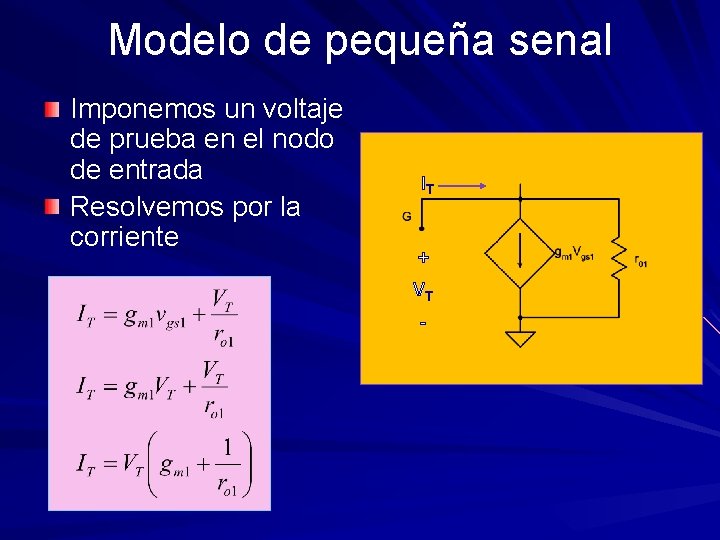

Modelo de pequeña senal Imponemos un voltaje de prueba en el nodo de entrada Resolvemos por la corriente IT + VT -

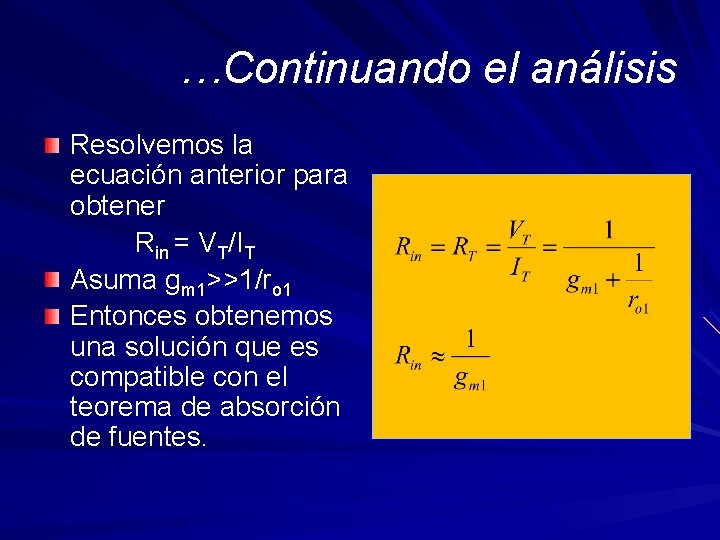

…Continuando el análisis Resolvemos la ecuación anterior para obtener Rin = VT/IT Asuma gm 1>>1/ro 1 Entonces obtenemos una solución que es compatible con el teorema de absorción de fuentes.

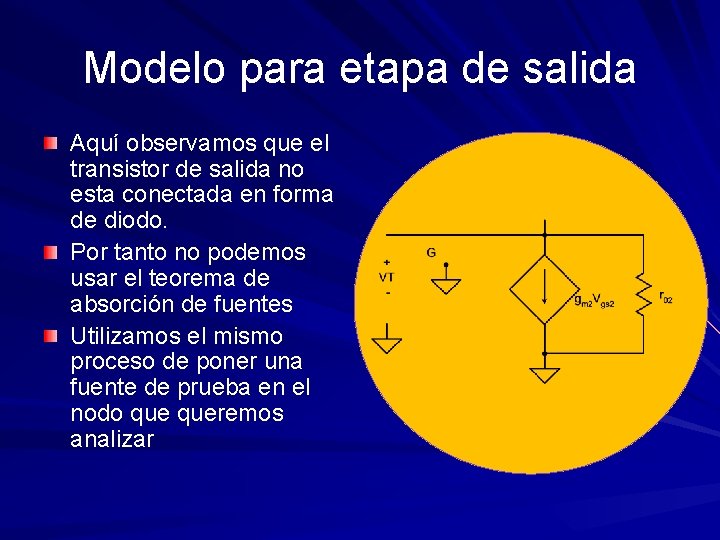

Modelo para etapa de salida Aquí observamos que el transistor de salida no esta conectada en forma de diodo. Por tanto no podemos usar el teorema de absorción de fuentes Utilizamos el mismo proceso de poner una fuente de prueba en el nodo queremos analizar

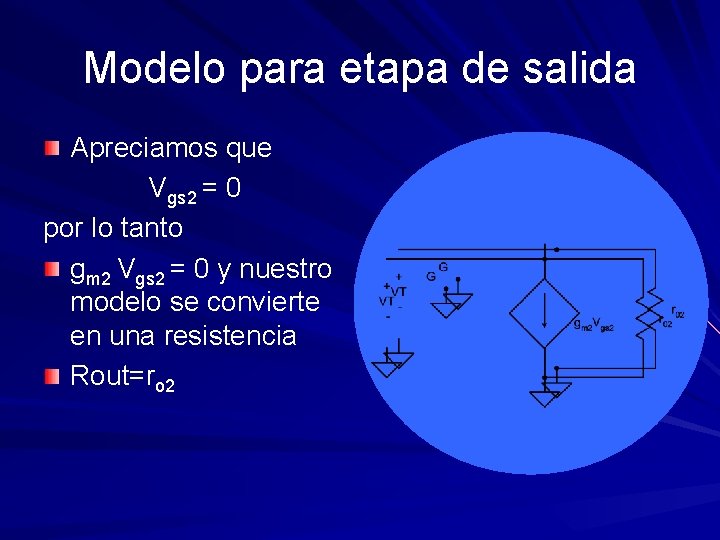

Modelo para etapa de salida Apreciamos que Vgs 2 = 0 por lo tanto gm 2 Vgs 2 = 0 y nuestro modelo se convierte en una resistencia Rout=ro 2

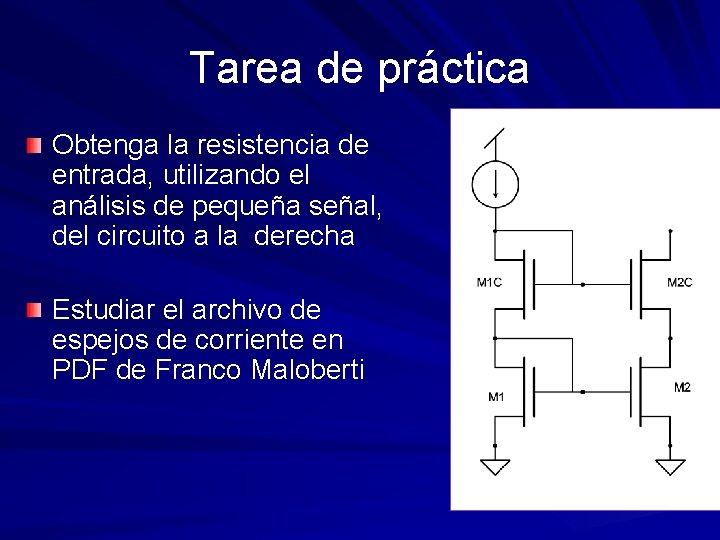

Tarea de práctica Obtenga la resistencia de entrada, utilizando el análisis de pequeña señal, del circuito a la derecha Estudiar el archivo de espejos de corriente en PDF de Franco Maloberti
