ESPECTROSCOPIA DE INFRAROJO
IR: Introducción DEFINICION LUZ 3
IR: Introducción DEFINICION LUZ 4
IR: Introducción DEFINICION LUZ = . c 5
IR: Introducción 6
IR: Introducción DEFINICION LUZ 7
TEORIA IR IR: Teoría deformación tensión simétrica La vibración global se divide en tres movimientos simples: modos normales. Moléculas no lineales tienen 3 N-6 modos normales. N = nº átomos molécula tensión antisimétrica
TEORIA IR Cada modo normal da cambio en el momento dipolar. 2 vibraciones tensión se solapan
TEORIA IR o. o. p. deformación + - + deformación plano tensión simétrica tensión antisimétrica La molécula lineal CO 2 tiene 4 modos normales: Deformación en el plano y fuera del plano Tensión simétrica y antisimétrica.
IR: Teoría MODOS NORMALES VIBRACION CH 3 V. tensión antisimétrica un enlace se estira los otros dos se encogen simétrica los tres enlaces se estiran en fase 11
MODOS NORMALES VIBRACION CH 2 antisimétrica V. tensión V. deformación tijera simétrica
Espectro IR Analizar muestras en el rango del Infrarrojo para determinar así sus picos característicos e identificar las sustancias que se manejan Se selecciona el programa SPECTRUM
Espectro CO CO 22 del aire Verificarla la limpiezadel prismayycerrar la lacompuerta Oprimirel el botón process yyseleccionar background Llenar los datos necesarios en la hoja desplegada y oprimir OK Llenar los datos necesarios en la hoja desplegada Se identifica el pico correspondi ente al CO 2 del aire
Al haber realizado el anterior paso debe aparecer una pantalla de este tipo
Espectro CO CO 22 del aire Verificarla la limpiezadel prismayycerrar la lacompuerta Oprimirel el botón process yyseleccionar background Llenar los datos necesarios en la hoja desplegada y oprimir OK Llenar los datos necesarios en la hoja desplegada Se identifica el pico correspondi ente al CO 2 del aire
Una vez obtenido el background Se corrige a línea base Process, Base line correction, Automatic correction Esto se realiza 3 veces Process, Automatic Smooth Se suaviza la lectura Se trabaja con el ultimo archivo y se borran los demás
Se selecciona la pestaña de instrument Para seleccionar «scanbackground»
Debe estar seleccionada la pestaña «single beam» 16 scaneos OK El rango debe estar entre 4000 y 650 cm-1 La resolución debe ser de 4 cm-1 El intervalo debe ser de 2. 0 cm-1

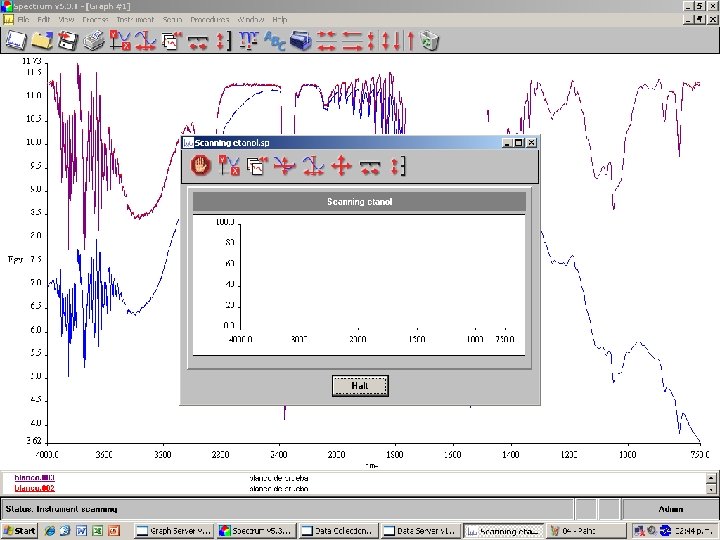

Se realiza el background

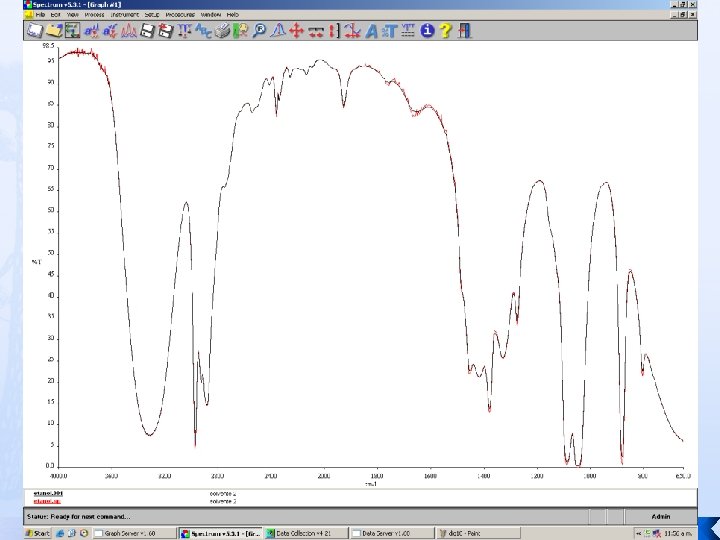

Esta es la imagen del background obtenido Para suavizar la muestra nos vamos a process – smooth y seleccionamos automatic smooth Se corrige a la línea de base presionando la pestaña de process y después la pestaña de baseline correction para seleccionar automatic correction

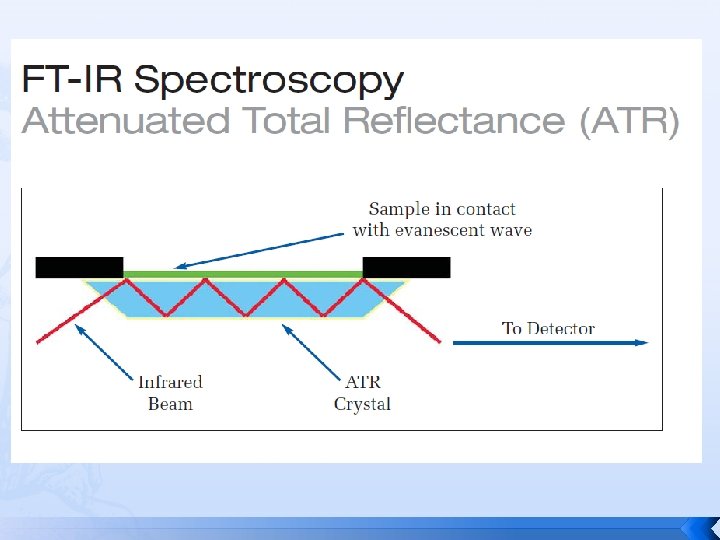

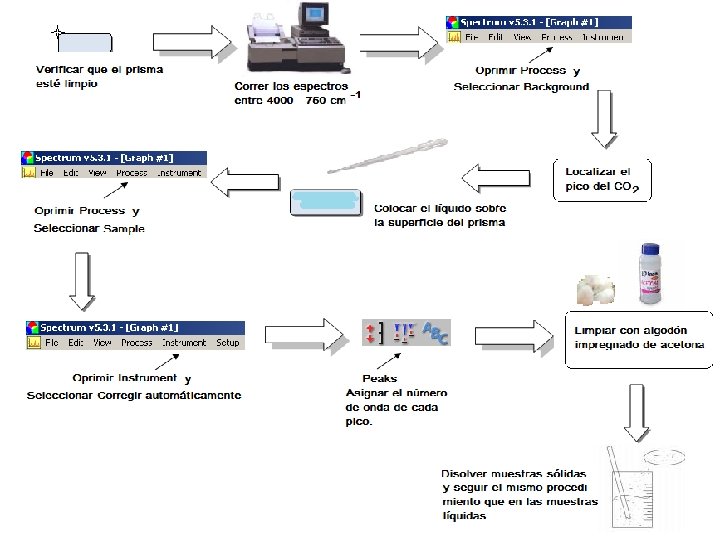

Espectro muestras liquidas Colocar en el prisma aprox. 2 ml de la muestra y cerrar compartimien to Ir a process y seleccionar sample Llenar los datos necesarios en la hoja desplegad a y oprimir OK Eliminar espectro del backgrou nd Oprimir el botón peaks para asignar el número de onda a cada pico Oprimir el botón instrum ent para corregir la línea base Si es necesario ajustar los valores de las coordenadas
Se selecciona el background y se suprime
Se suviza lamuestra un total de tres veces
Se realiza la corrección a línea de base

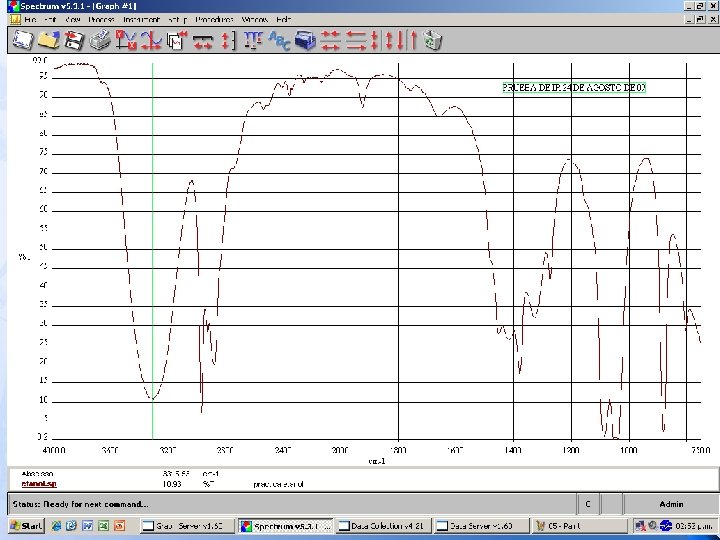

Seleccionamos label picks para observar los picos representativos
Nombramos el compuesto con este ícono
En process seleccionamos interactiveinterpretation
Espectro muestras sólidas Colocar en el prisma unos cristales de la muestra y unas gotas de disolvente Dejar evaporar el disolvente Proceder de la misma forma que las muestras liquidas
