Especificacin de Construccin de Instalaciones Areas en Media

Especificación de Construcción de Instalaciones Aéreas en Media y Baja Tensión de las Redes Generales de Distribución

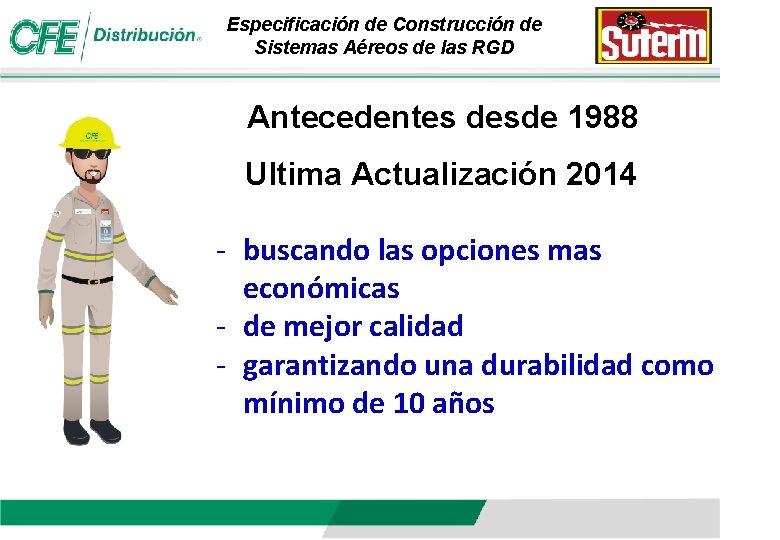

Especificación de Construcción de Sistemas Aéreos de las RGD Antecedentes desde 1988 Ultima Actualización 2014 - buscando las opciones mas económicas - de mejor calidad - garantizando una durabilidad como mínimo de 10 años

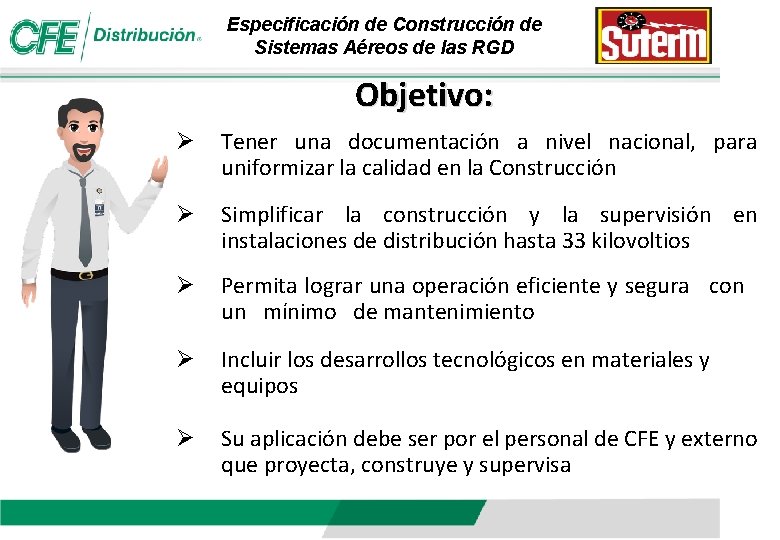

Especificación de Construcción de Sistemas Aéreos de las RGD Objetivo: Ø Tener una documentación a nivel nacional, para uniformizar la calidad en la Construcción Ø Simplificar la construcción y la supervisión en instalaciones de distribución hasta 33 kilovoltios Ø Permita lograr una operación eficiente y segura con un mínimo de mantenimiento Ø Incluir los desarrollos tecnológicos en materiales y equipos Ø Su aplicación debe ser por el personal de CFE y externo que proyecta, construye y supervisa

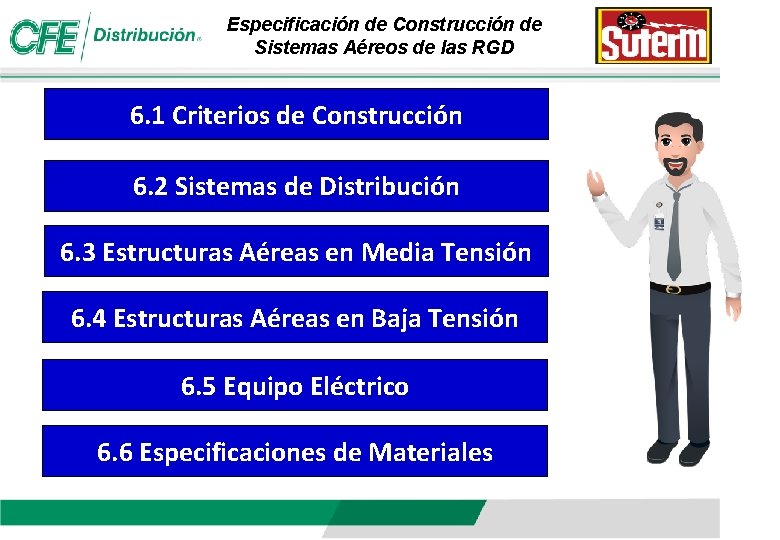

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 1 Criterios de Construcción 6. 2 Sistemas de Distribución 6. 3 Estructuras Aéreas en Media Tensión 6. 4 Estructuras Aéreas en Baja Tensión 6. 5 Equipo Eléctrico 6. 6 Especificaciones de Materiales

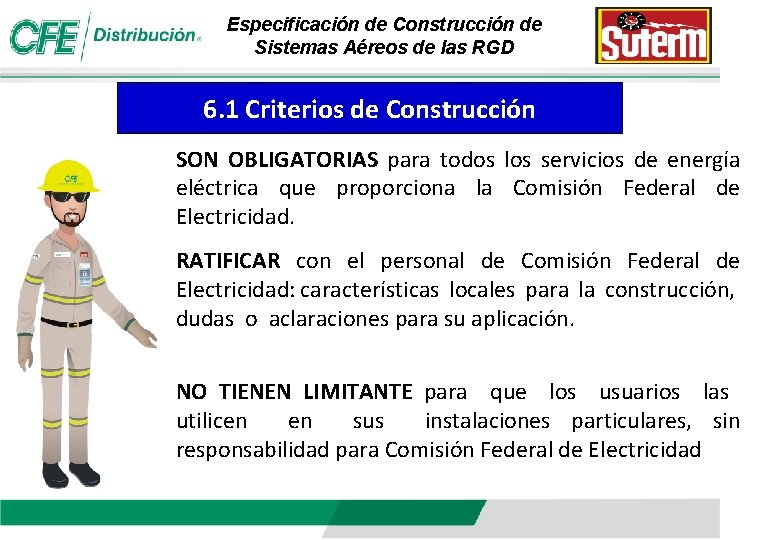

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 1 Criterios de Construcción SON OBLIGATORIAS para todos los servicios de energía eléctrica que proporciona la Comisión Federal de Electricidad. RATIFICAR con el personal de Comisión Federal de Electricidad: características locales para la construcción, dudas o aclaraciones para su aplicación. NO TIENEN LIMITANTE para que los usuarios las utilicen en sus instalaciones particulares, sin responsabilidad para Comisión Federal de Electricidad

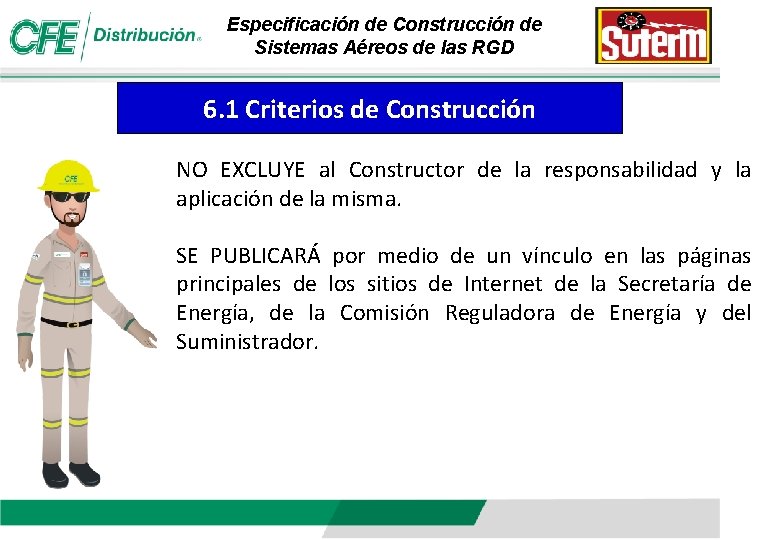

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 1 Criterios de Construcción NO EXCLUYE al Constructor de la responsabilidad y la aplicación de la misma. SE PUBLICARÁ por medio de un vínculo en las páginas principales de los sitios de Internet de la Secretaría de Energía, de la Comisión Reguladora de Energía y del Suministrador.

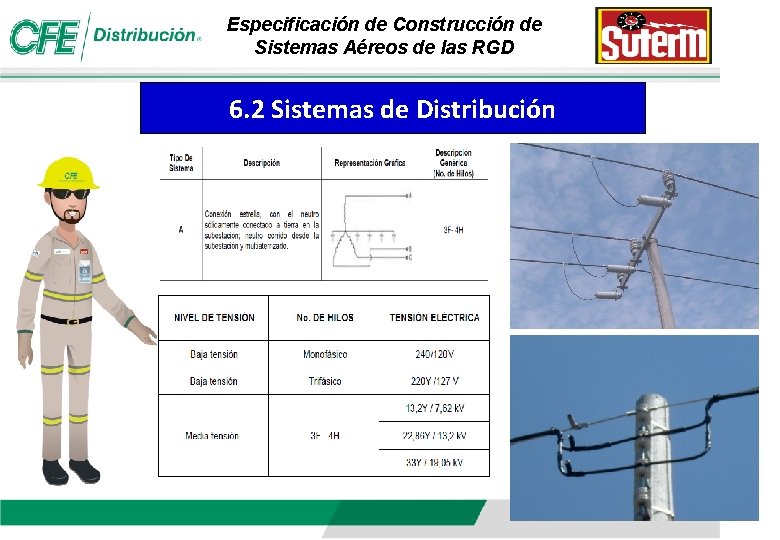

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 2 Sistemas de Distribución

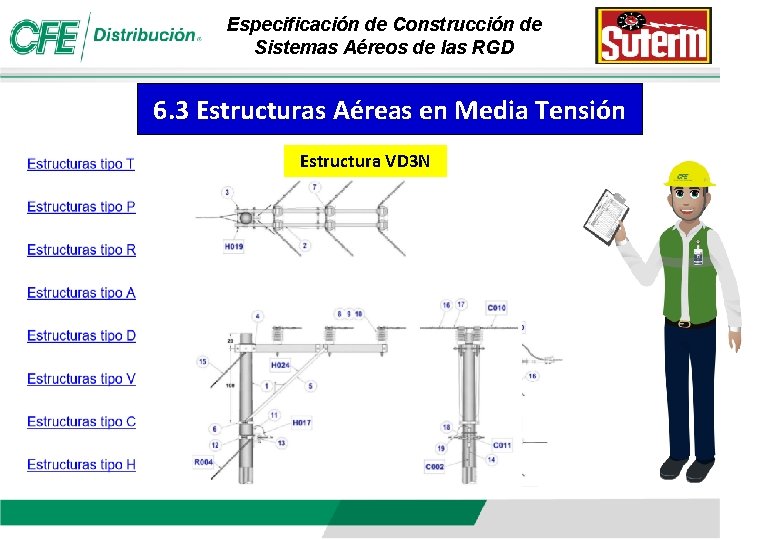

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 3 Estructuras Aéreas en Media Tensión Estructura. RD 3 N VD 3 N Estructura PD 3 N AD 3 N TS 3 N

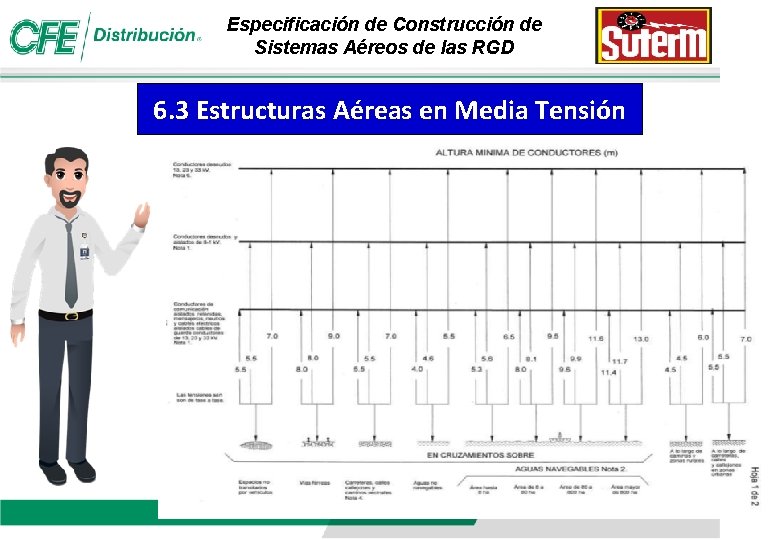

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 3 Estructuras Aéreas en Media Tensión

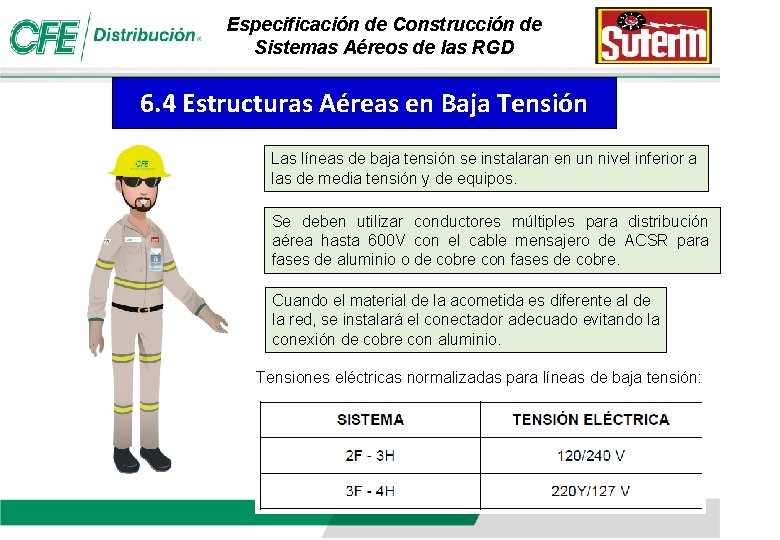

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 4 Estructuras Aéreas en Baja Tensión Las líneas de baja tensión se instalaran en un nivel inferior a las de media tensión y de equipos. Se deben utilizar conductores múltiples para distribución aérea hasta 600 V con el cable mensajero de ACSR para fases de aluminio o de cobre con fases de cobre. Cuando el material de la acometida es diferente al de la red, se instalará el conectador adecuado evitando la conexión de cobre con aluminio. Tensiones eléctricas normalizadas para líneas de baja tensión:

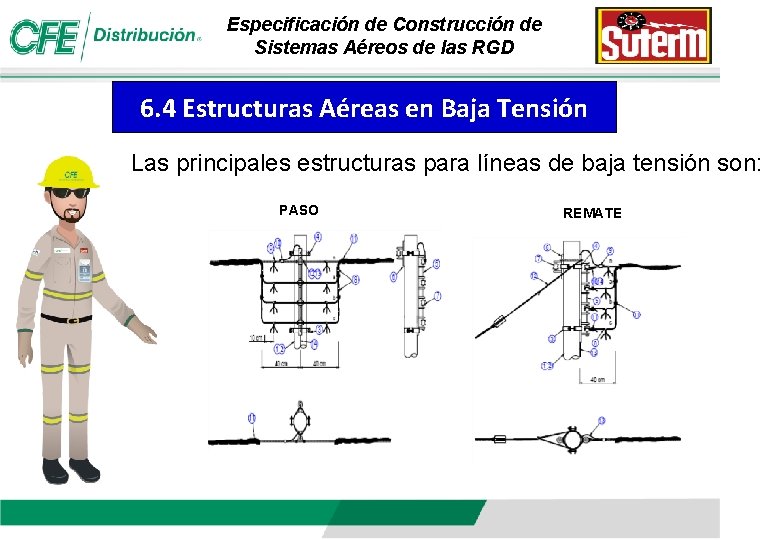

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 4 Estructuras Aéreas en Baja Tensión Las principales estructuras para líneas de baja tensión son: PASO REMATE

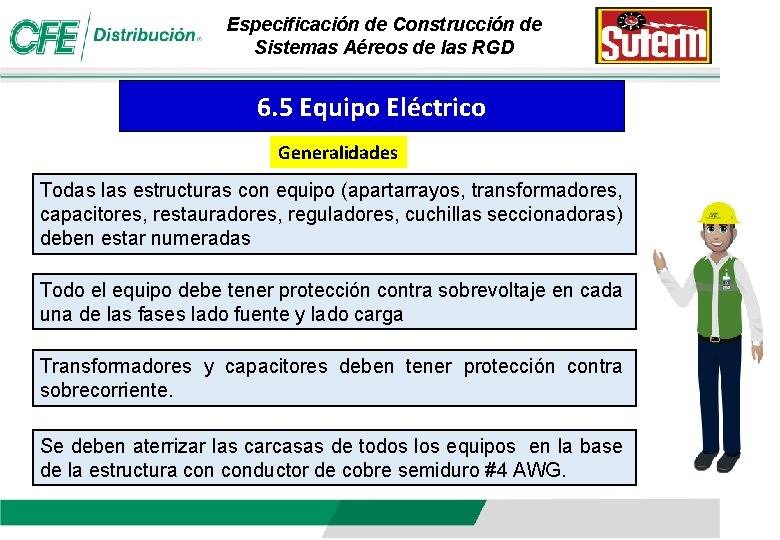

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 5 Equipo Eléctrico Generalidades Todas las estructuras con equipo (apartarrayos, transformadores, capacitores, restauradores, reguladores, cuchillas seccionadoras) deben estar numeradas Todo el equipo debe tener protección contra sobrevoltaje en cada una de las fases lado fuente y lado carga Transformadores y capacitores deben tener protección contra sobrecorriente. Se deben aterrizar las carcasas de todos los equipos en la base de la estructura conductor de cobre semiduro #4 AWG.

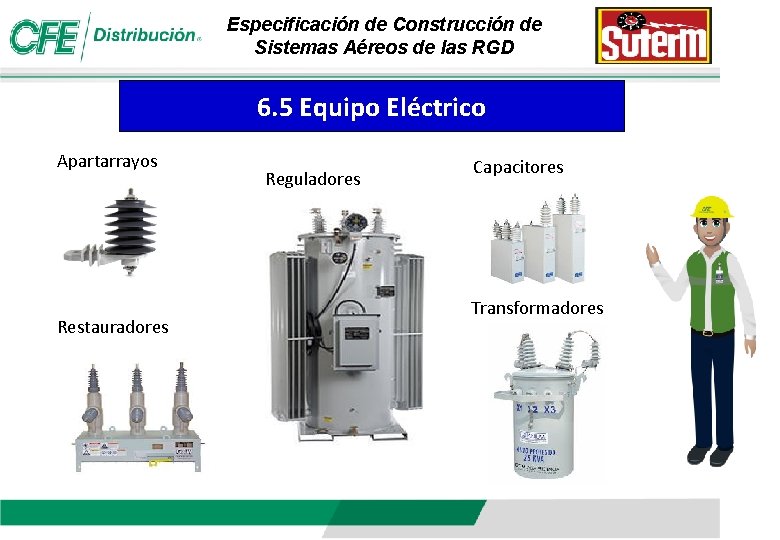

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 5 Equipo Eléctrico Apartarrayos Restauradores Reguladores Capacitores Transformadores

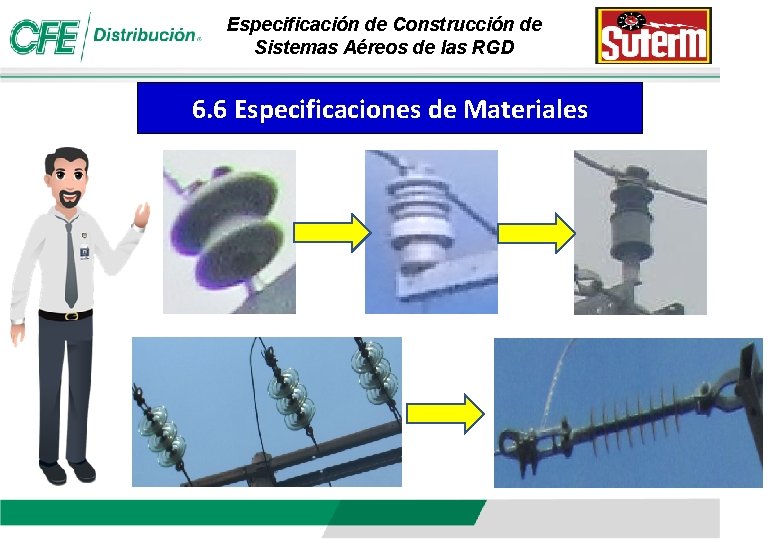

Especificación de Construcción de Sistemas Aéreos de las RGD 6. 6 Especificaciones de Materiales

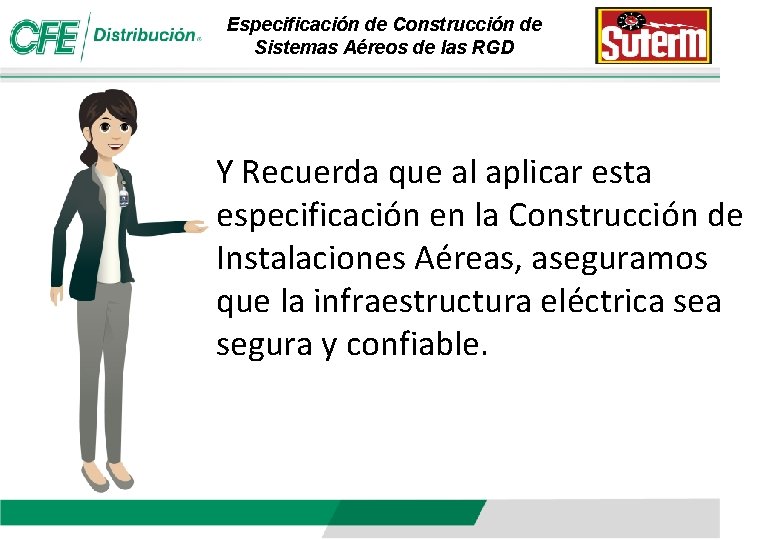

Especificación de Construcción de Sistemas Aéreos de las RGD Y Recuerda que al aplicar esta especificación en la Construcción de Instalaciones Aéreas, aseguramos que la infraestructura eléctrica segura y confiable.

Especificación de Construcción de Sistemas Aéreos de las RGD “Recuerda la calidad no es Gracias por su atención sinónimo de gasto”
