ESPECIALIZAÇÃO EM CLÍNICA MÉDICA E CIRURGIA DE PEQUENOS ANIMAIS DVT-UFV 2010
Cardiologia NOÇÕES BÁSICAS DE ELETROCARDIOGRAFIA MV. Daniel Galante Brezinski – Graduado: IESES, FACASTELO Especializando em Clínica Médica e Cirurgia de Pequenos Animais UFV.

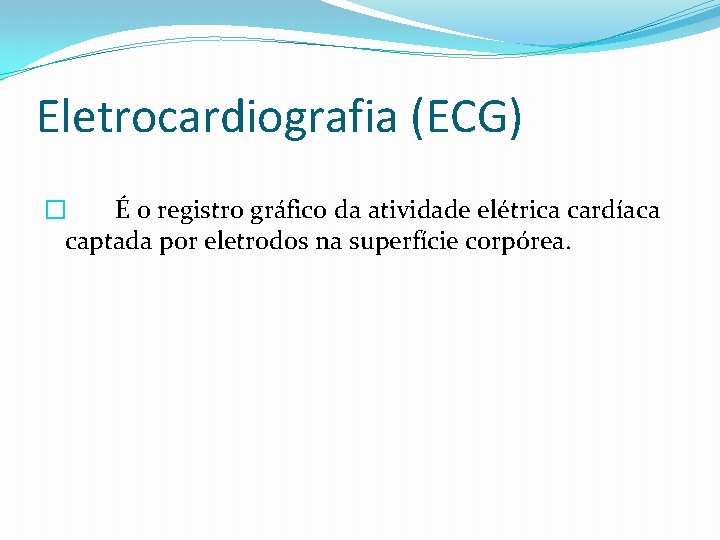

Eletrocardiografia (ECG) � É o registro gráfico da atividade elétrica cardíaca captada por eletrodos na superfície corpórea.
Um paciente hígido pode ter um ECG alterado e um cardiopata pode ter um ECG normal.

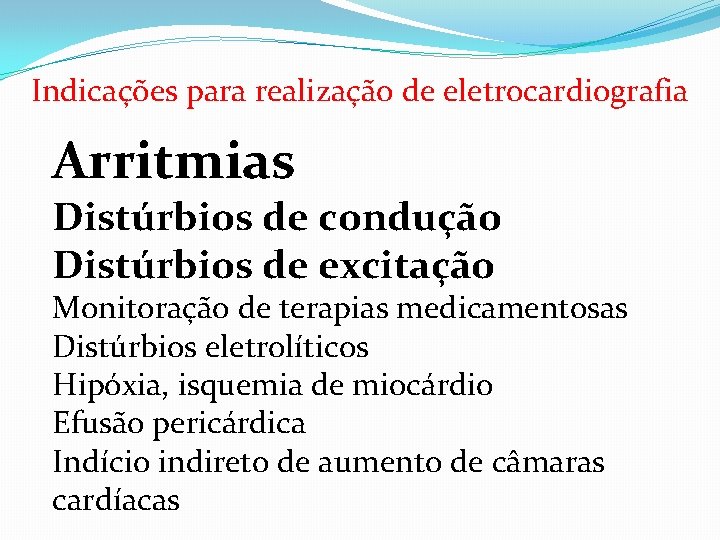

Indicações para realização de eletrocardiografia Arritmias Distúrbios de condução Distúrbios de excitação Monitoração de terapias medicamentosas Distúrbios eletrolíticos Hipóxia, isquemia de miocárdio Efusão pericárdica Indício indireto de aumento de câmaras cardíacas

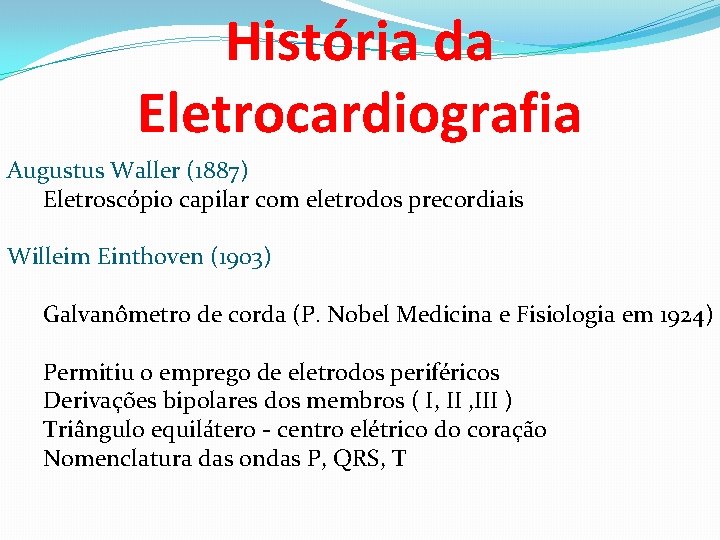

História da Eletrocardiografia Augustus Waller (1887) Eletroscópio capilar com eletrodos precordiais Willeim Einthoven (1903) Galvanômetro de corda (P. Nobel Medicina e Fisiologia em 1924) Permitiu o emprego de eletrodos periféricos Derivações bipolares dos membros ( I, III ) Triângulo equilátero - centro elétrico do coração Nomenclatura das ondas P, QRS, T

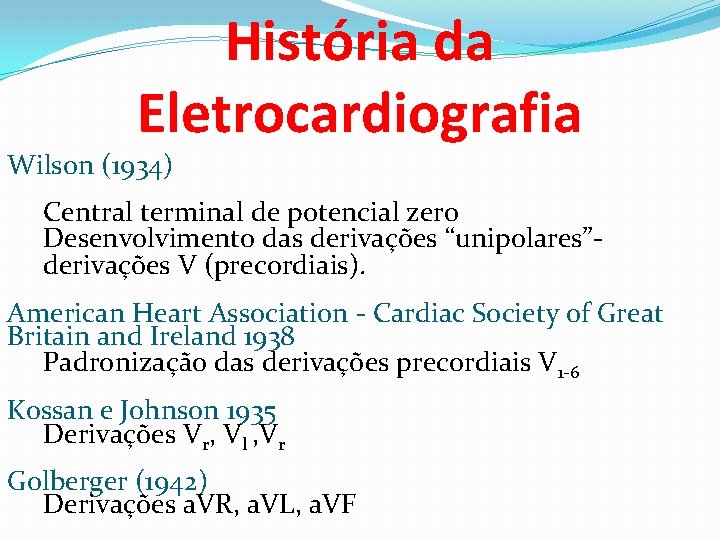

História da Eletrocardiografia Wilson (1934) Central terminal de potencial zero Desenvolvimento das derivações “unipolares”derivações V (precordiais). American Heart Association - Cardiac Society of Great Britain and Ireland 1938 Padronização das derivações precordiais V 1 -6 Kossan e Johnson 1935 Derivações Vr, Vl , Vr Golberger (1942) Derivações a. VR, a. VL, a. VF

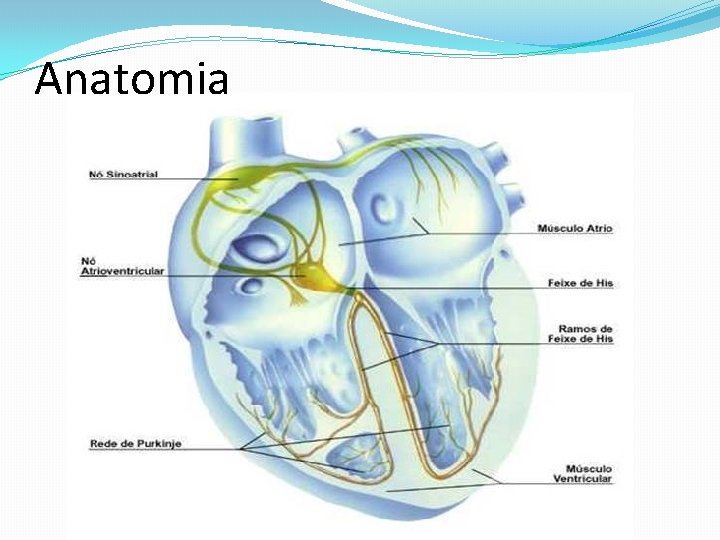

Anatomia

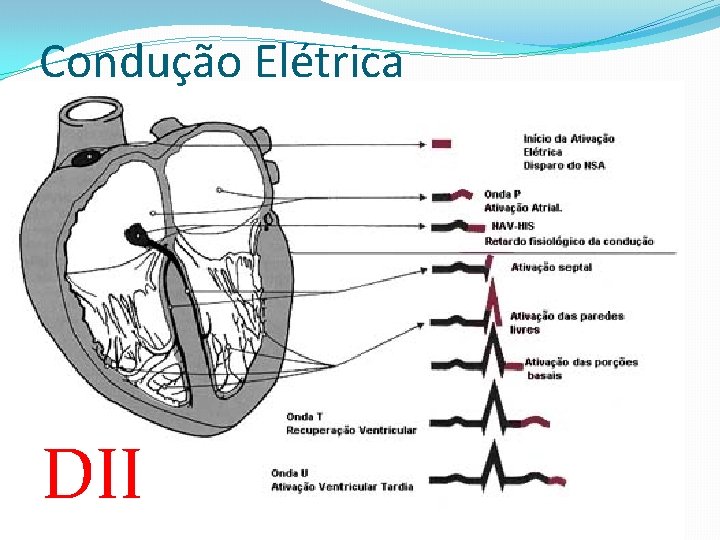

Condução Elétrica DII
Bomba Cardíaca
Eletrocardiografia �História Século xx Willem Einthoven
Vetor Cardíaco Direita Esquerda

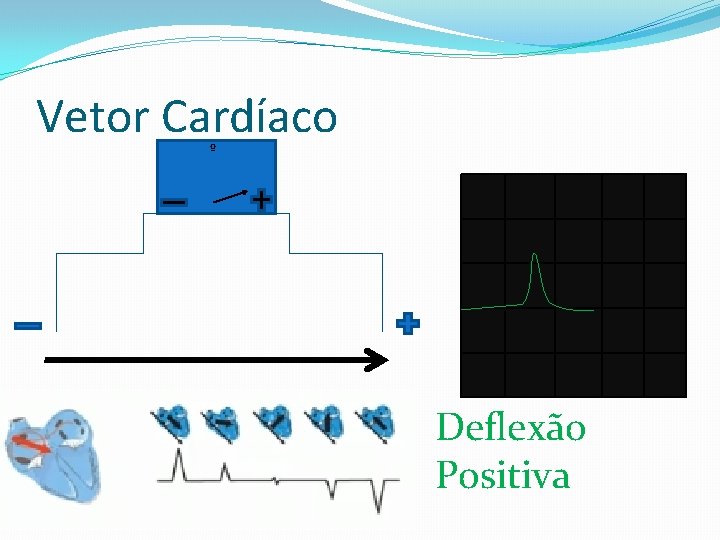

Vetor Cardíaco º Deflexão Positiva
Vetor Cardíaco º Isoelétrica ( nula, pequena OU bifásica

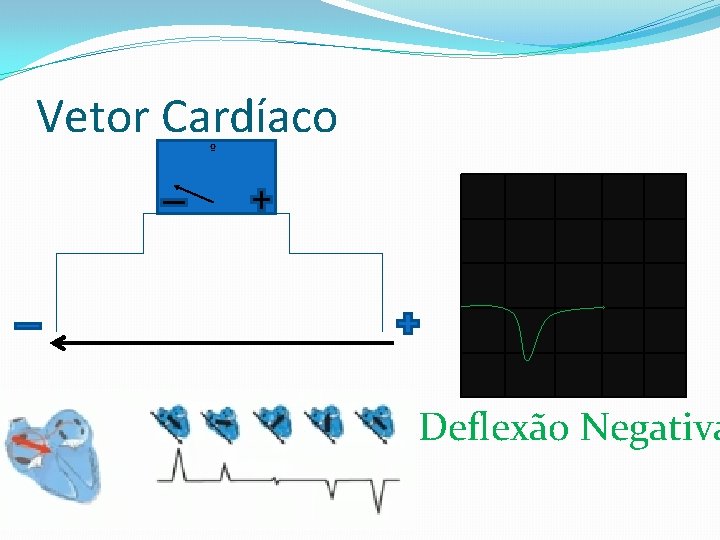

Vetor Cardíaco º Deflexão Negativa

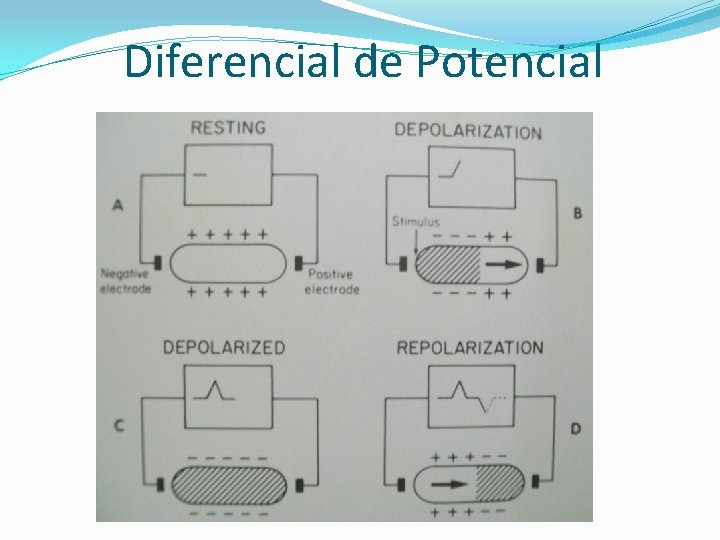

Diferencial de Potencial

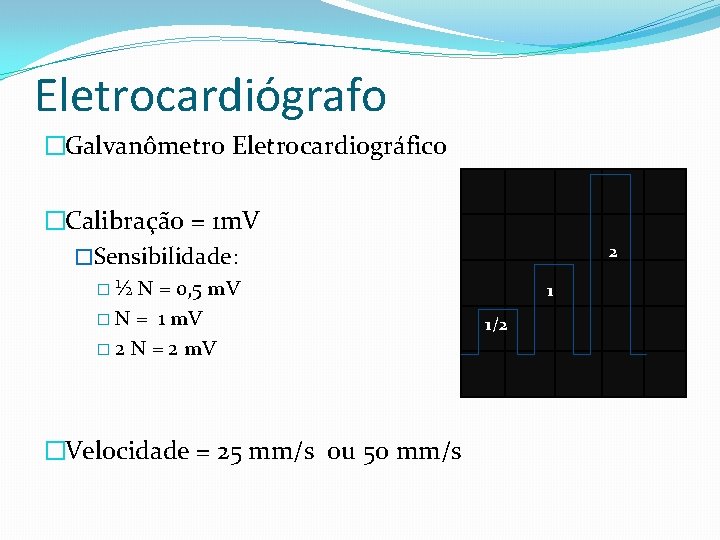

Eletrocardiógrafo �Galvanômetro Eletrocardiográfico �Calibração = 1 m. V �Sensibilidade: N = 0, 5 m. V � N = 1 m. V � 2 N = 2 m. V 2 �½ �Velocidade = 25 mm/s ou 50 mm/s 1 1/2

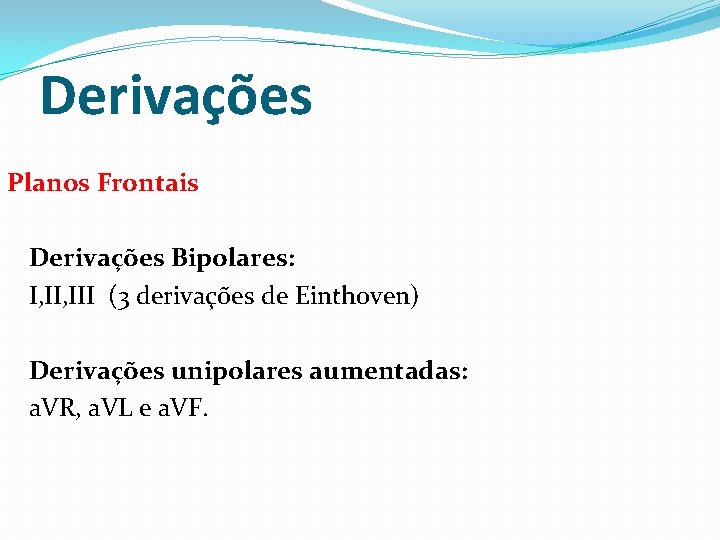

Derivações Planos Frontais Derivações Bipolares: I, III (3 derivações de Einthoven) Derivações unipolares aumentadas: a. VR, a. VL e a. VF.

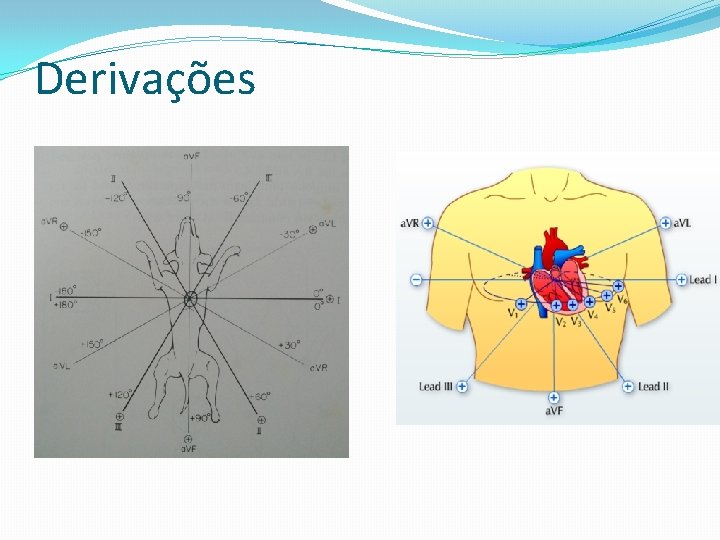

Derivações

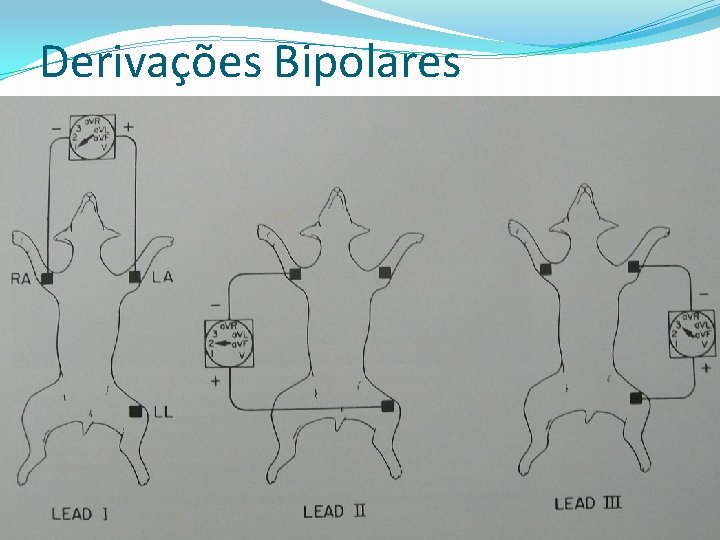

Derivações Bipolares DI DIII

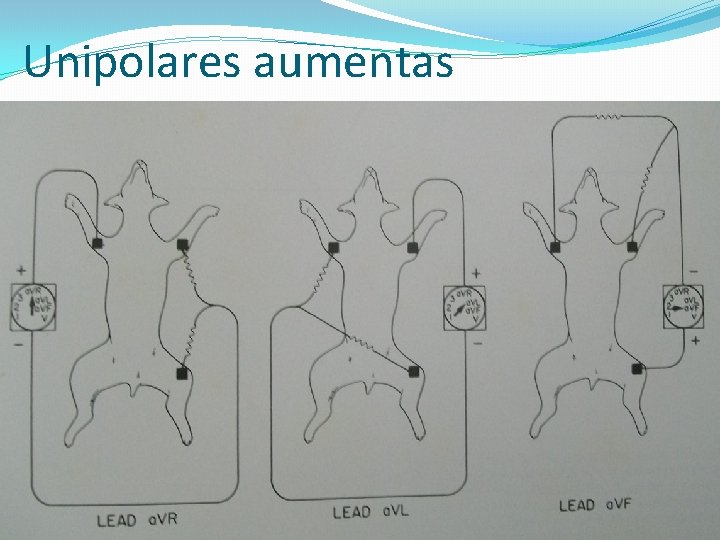

Unipolares aumentas

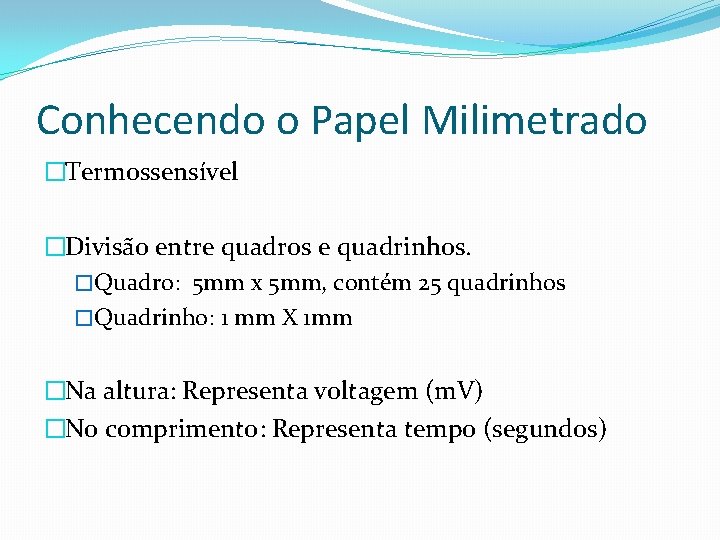

Conhecendo o Papel Milimetrado �Termossensível �Divisão entre quadros e quadrinhos. �Quadro: 5 mm x 5 mm, contém 25 quadrinhos �Quadrinho: 1 mm X 1 mm �Na altura: Representa voltagem (m. V) �No comprimento: Representa tempo (segundos)
1 quadrinho: 0, 1 m. V , 0, 04 s 1 quadro= 0, 5 m. V , 0, 2 s 25 mm/s

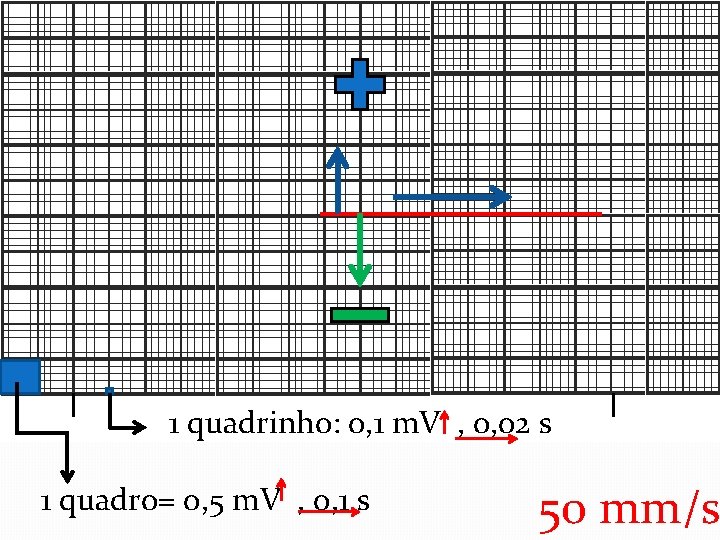

1 quadrinho: 0, 1 m. V , 0, 02 s 1 quadro= 0, 5 m. V , 0, 1 s 50 mm/s

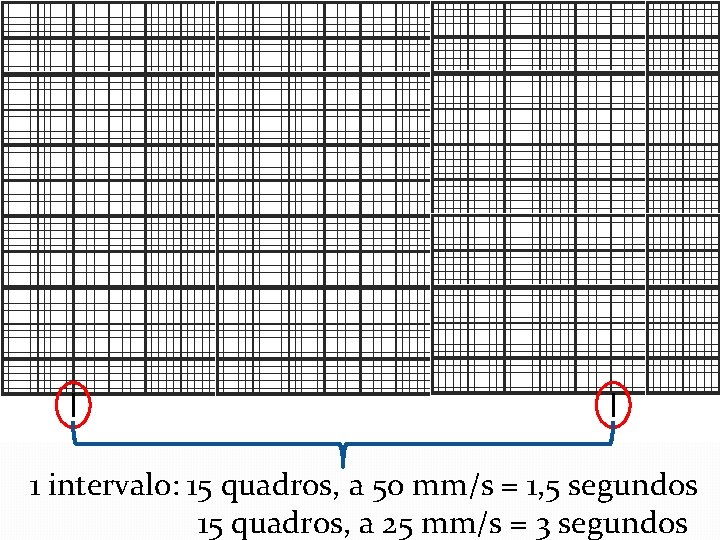

1 intervalo: 15 quadros, a 50 mm/s = 1, 5 segundos 15 quadros, a 25 mm/s = 3 segundos

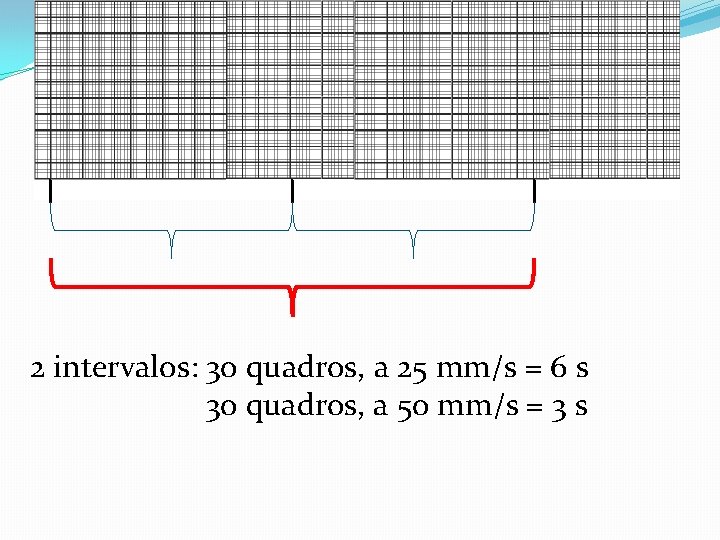

2 intervalos: 30 quadros, a 25 mm/s = 6 s 30 quadros, a 50 mm/s = 3 s

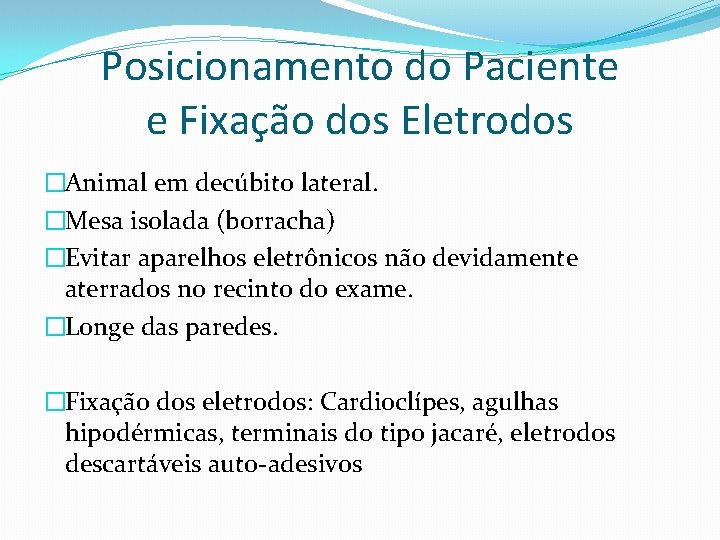

Posicionamento do Paciente e Fixação dos Eletrodos �Animal em decúbito lateral. �Mesa isolada (borracha) �Evitar aparelhos eletrônicos não devidamente aterrados no recinto do exame. �Longe das paredes. �Fixação dos eletrodos: Cardioclípes, agulhas hipodérmicas, terminais do tipo jacaré, eletrodos descartáveis auto-adesivos
Posicionamento e fixação dos eletrodos

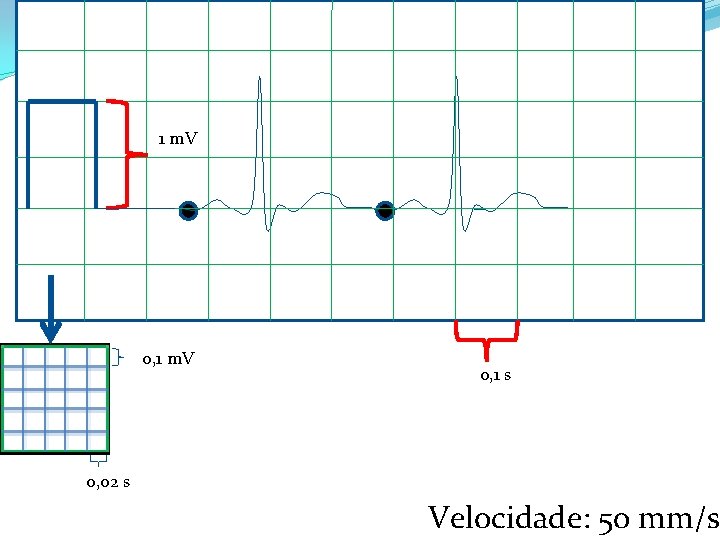

1 m. V 0, 1 s 0, 02 s Velocidade: 50 mm/s.

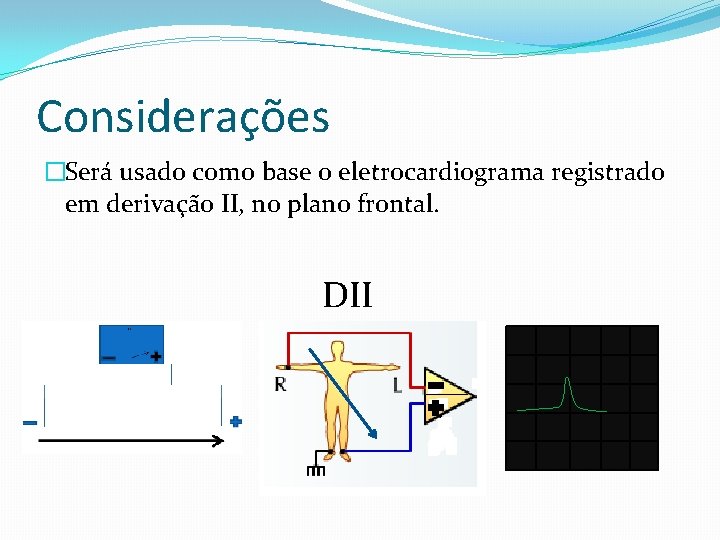

Considerações �Será usado como base o eletrocardiograma registrado em derivação II, no plano frontal. DII
Formação das Ondas Formação das ondas eletrocardiográfica

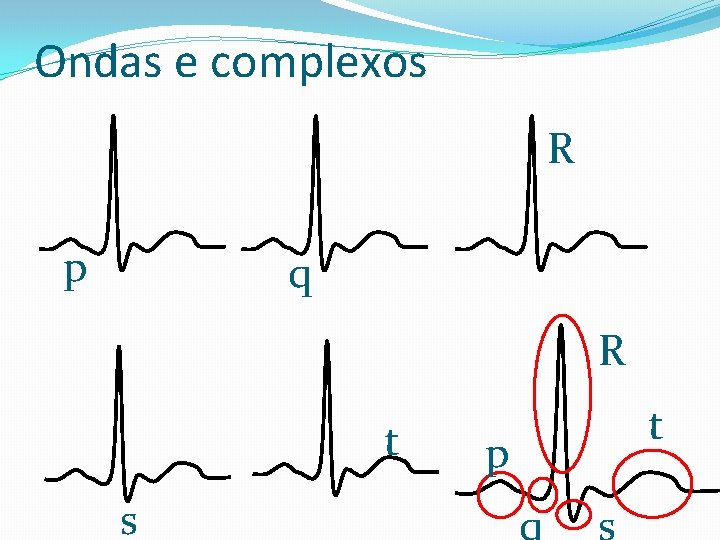

Ondas e complexos R p q R t s t p q s

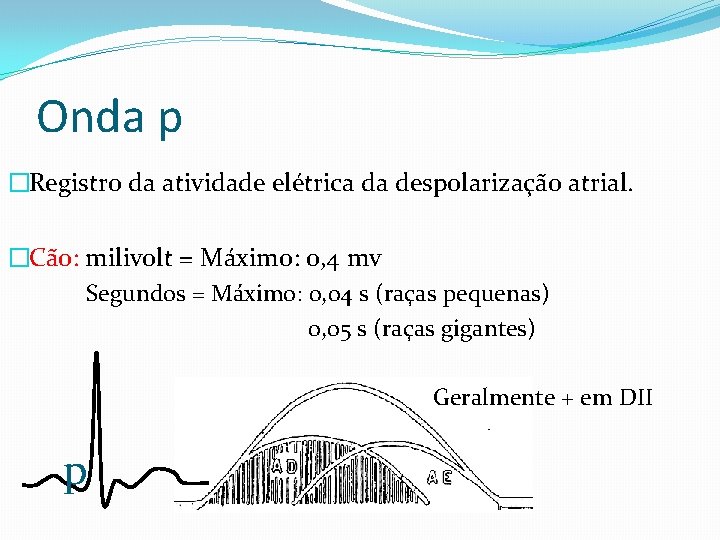

Onda p �Registro da atividade elétrica da despolarização atrial. �Cão: milivolt = Máximo: 0, 4 mv Segundos = Máximo: 0, 04 s (raças pequenas) 0, 05 s (raças gigantes) Geralmente + em DII p

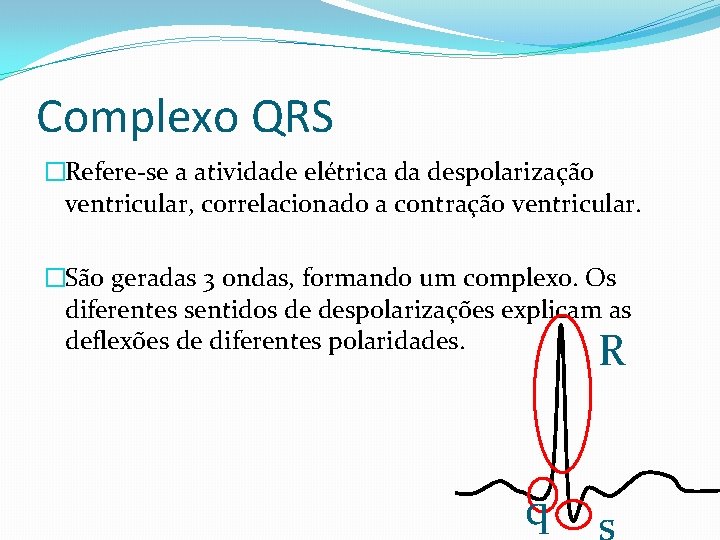

Complexo QRS �Refere-se a atividade elétrica da despolarização ventricular, correlacionado a contração ventricular. �São geradas 3 ondas, formando um complexo. Os diferentes sentidos de despolarizações explicam as deflexões de diferentes polaridades. R q s

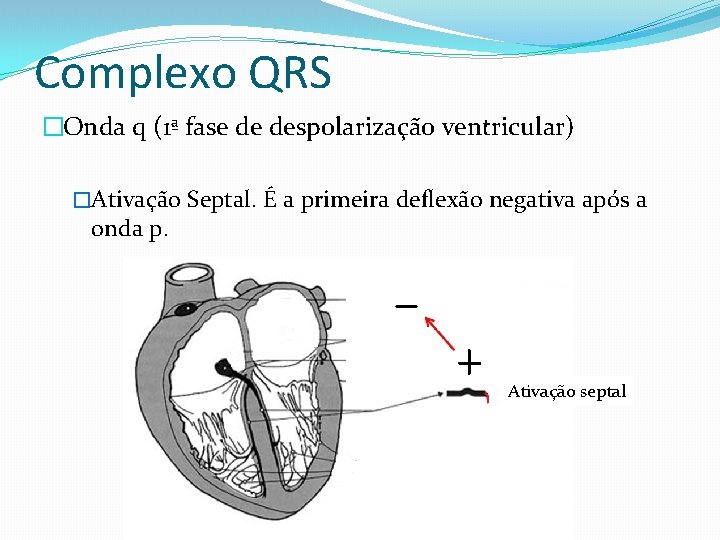

Complexo QRS �Onda q (1ª fase de despolarização ventricular) �Ativação Septal. É a primeira deflexão negativa após a onda p. Ativação septal

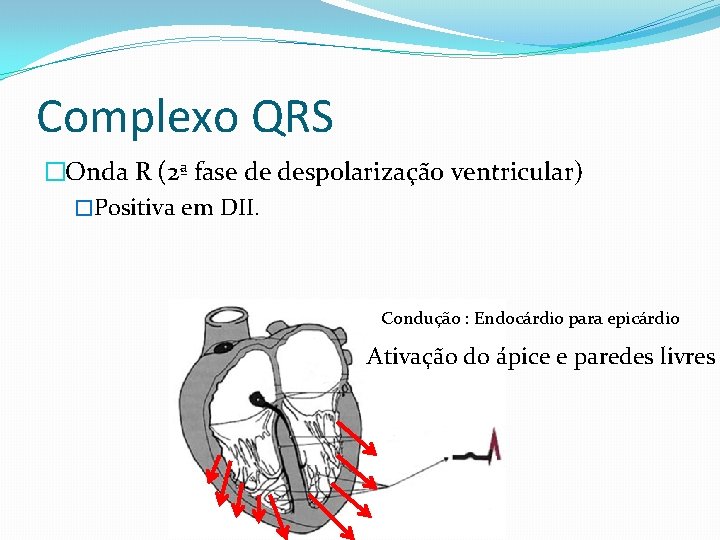

Complexo QRS �Onda R (2ª fase de despolarização ventricular) �Positiva em DII. Condução : Endocárdio para epicárdio Ativação do ápice e paredes livres

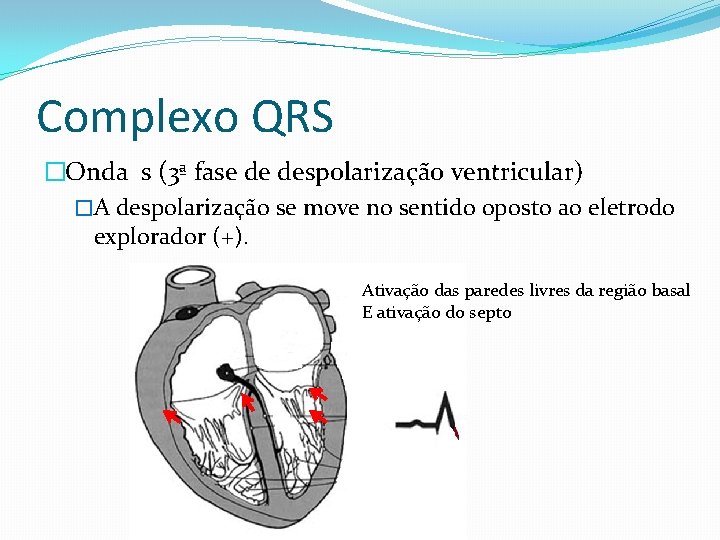

Complexo QRS �Onda s (3ª fase de despolarização ventricular) �A despolarização se move no sentido oposto ao eletrodo explorador (+). Ativação das paredes livres da região basal E ativação do septo

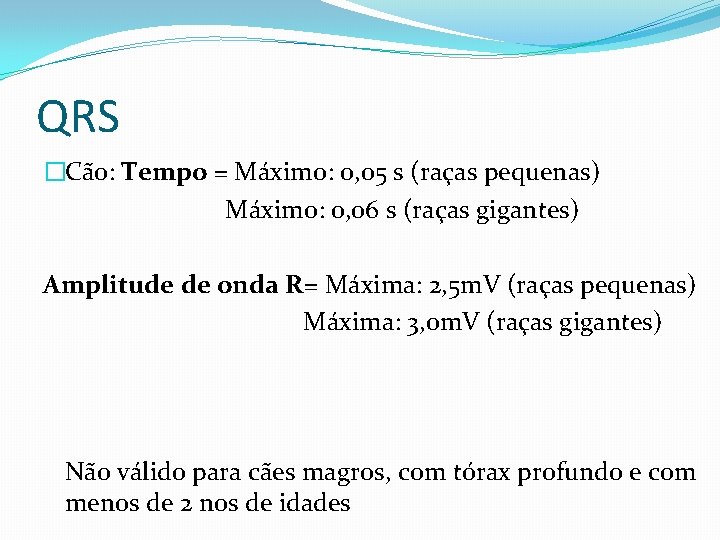

QRS �Cão: Tempo = Máximo: o, 05 s (raças pequenas) Máximo: 0, 06 s (raças gigantes) Amplitude de onda R= Máxima: 2, 5 m. V (raças pequenas) Máxima: 3, 0 m. V (raças gigantes) Não válido para cães magros, com tórax profundo e com menos de 2 nos de idades
Onda T �Representa a repolarização ventricular. �Não deve ultrapassar 25% da amplitude da onda R. � Pode ser positiva, negativa ou bifásica. � A onda t normal é levemente assimétrica

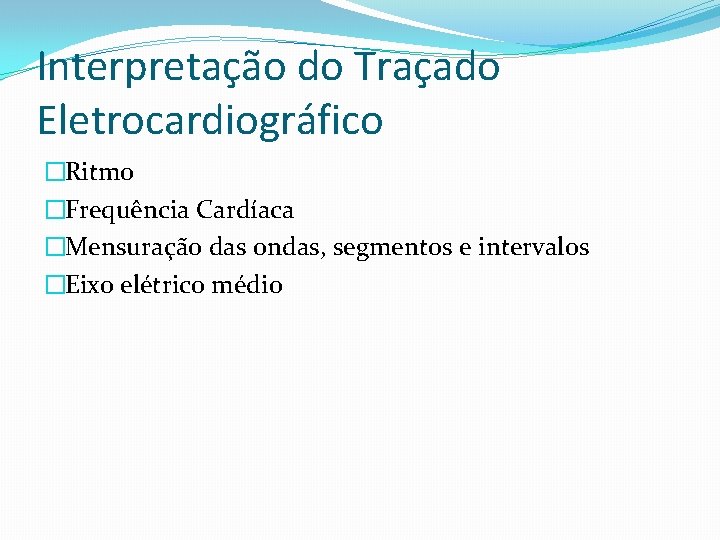

Interpretação do Traçado Eletrocardiográfico �Ritmo �Frequência Cardíaca �Mensuração das ondas, segmentos e intervalos �Eixo elétrico médio
RÍTMO �É sinusal? �Identificar ondas P � Morfologia e regularidade �Existe correlação entre ondas p e complexos QRS � 1 onda p / complexo q. Rs e 1 complexo q. Rs / 1 onda p �PR constante �Identificar complexo q. Rs: � Configuração, uniformidade e regularidade �Ritmo �Regularmente Irregular �Irregular

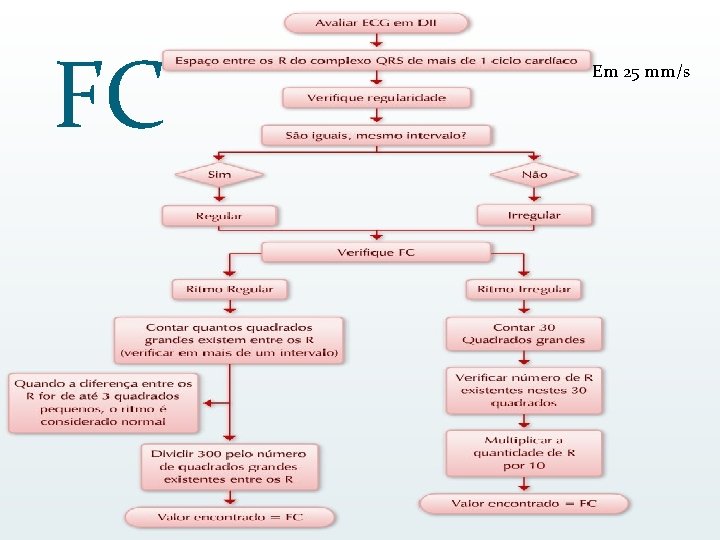

FC Em 25 mm/s

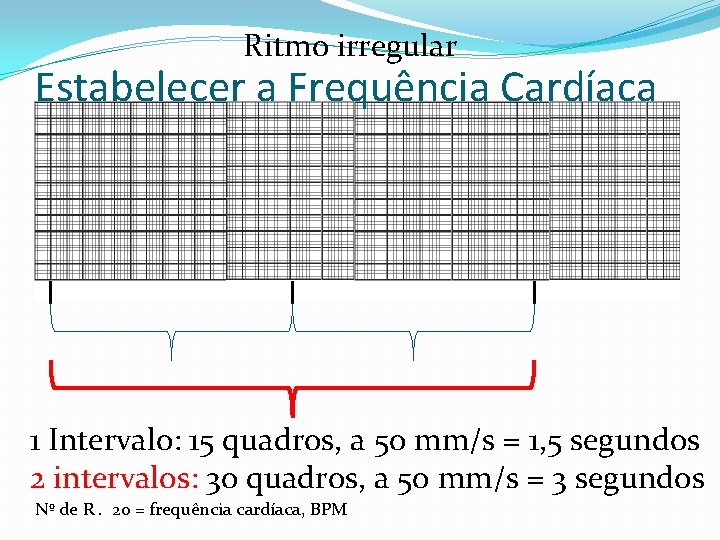

Ritmo irregular Estabelecer a Frequência Cardíaca 1 Intervalo: 15 quadros, a 50 mm/s = 1, 5 segundos 2 intervalos: 30 quadros, a 50 mm/s = 3 segundos Nº de R. 20 = frequência cardíaca, BPM

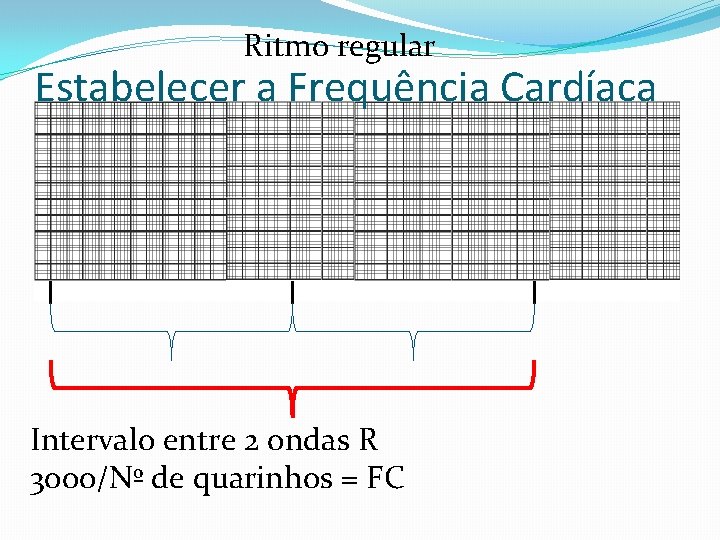

Ritmo regular Estabelecer a Frequência Cardíaca Intervalo entre 2 ondas R 3000/Nº de quarinhos = FC

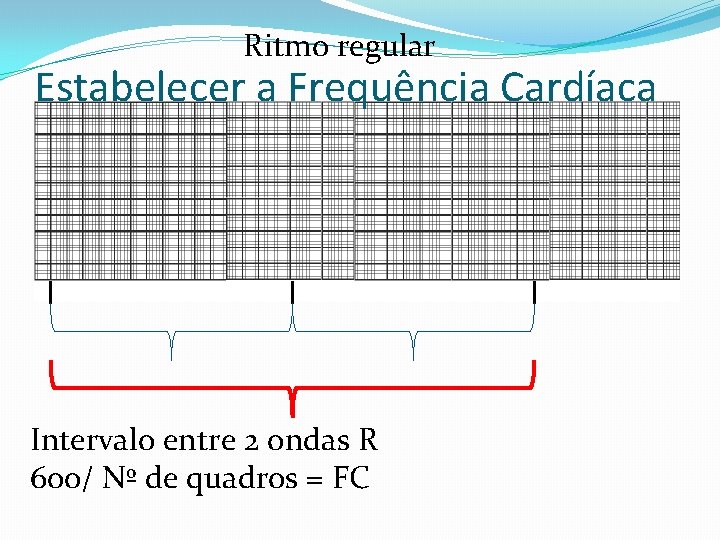

Ritmo regular Estabelecer a Frequência Cardíaca Intervalo entre 2 ondas R 600/ Nº de quadros = FC

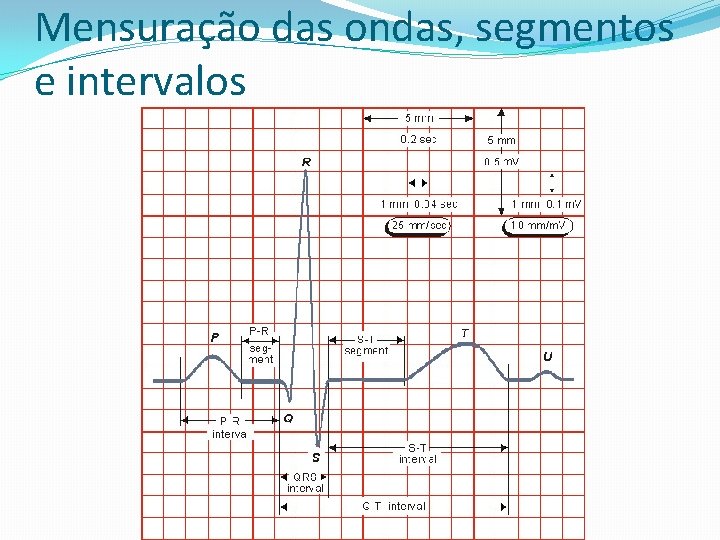

Mensuração das ondas, segmentos e intervalos

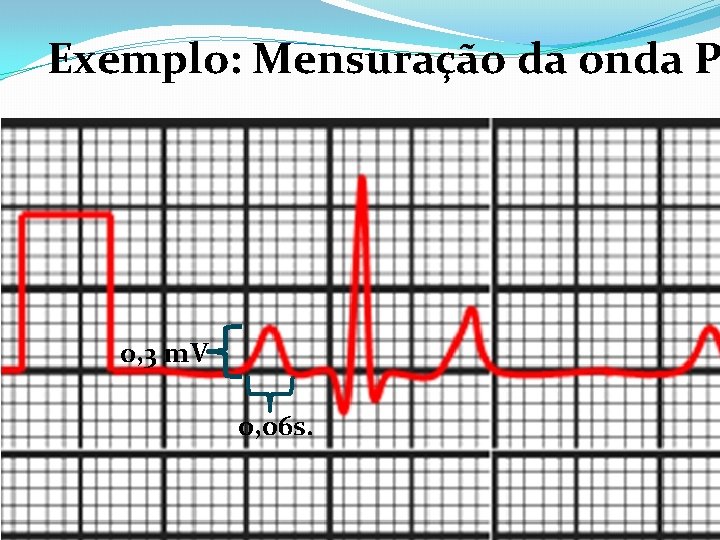

Exemplo: Mensuração da onda P 0, 3 m. V 0, 06 s.
Eixo elétrico Médio
Eixo elétrico Médio

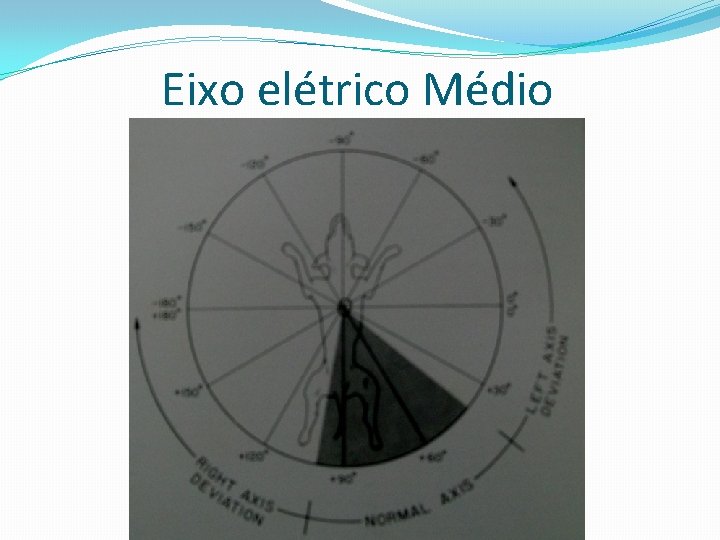

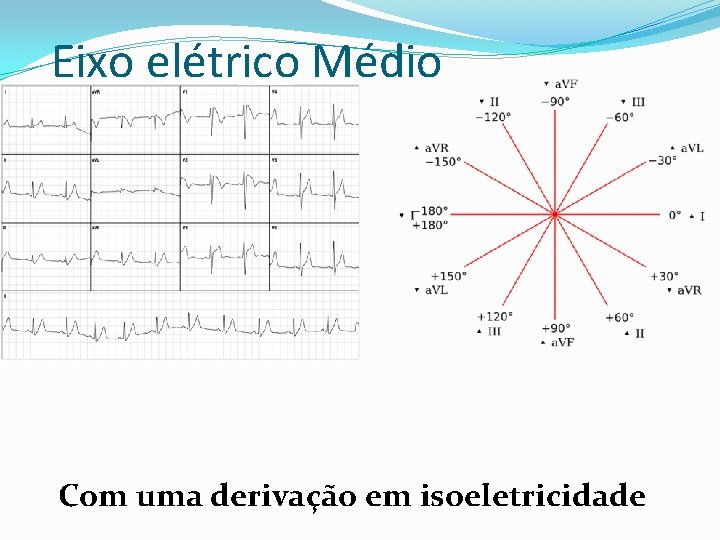

Eixo elétrico Médio Com uma derivação em isoeletricidade
Eixo elétrico Médio

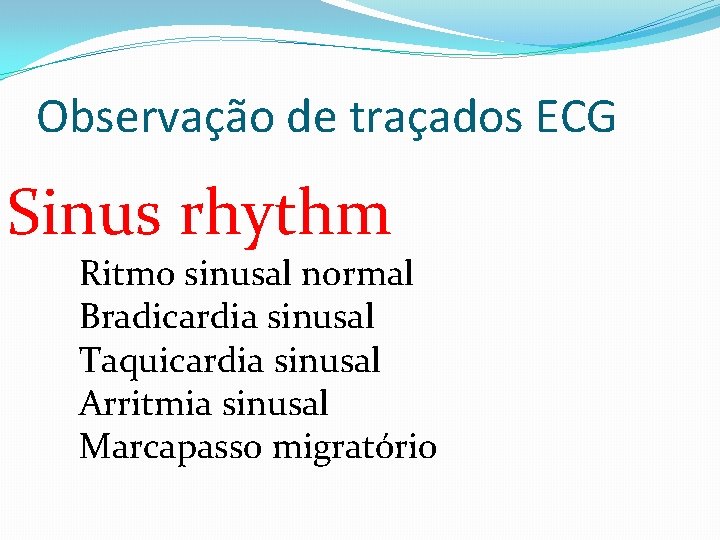

Observação de traçados ECG Sinus rhythm Ritmo sinusal normal Bradicardia sinusal Taquicardia sinusal Arritmia sinusal Marcapasso migratório

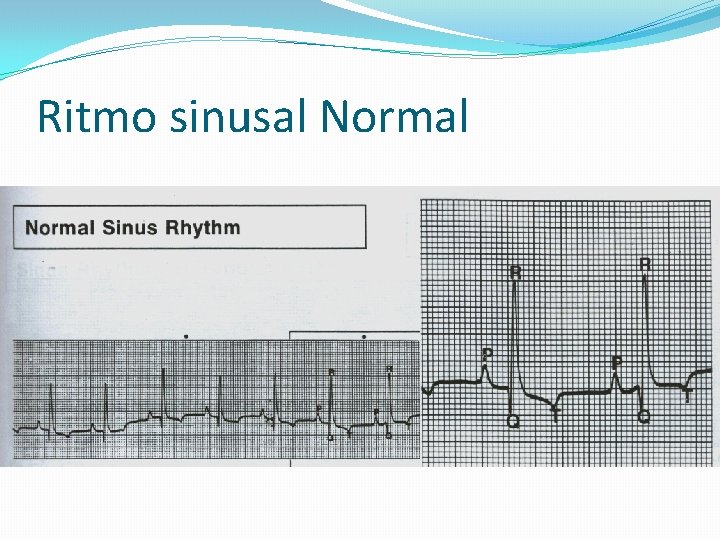

Ritmo sinusal Normal

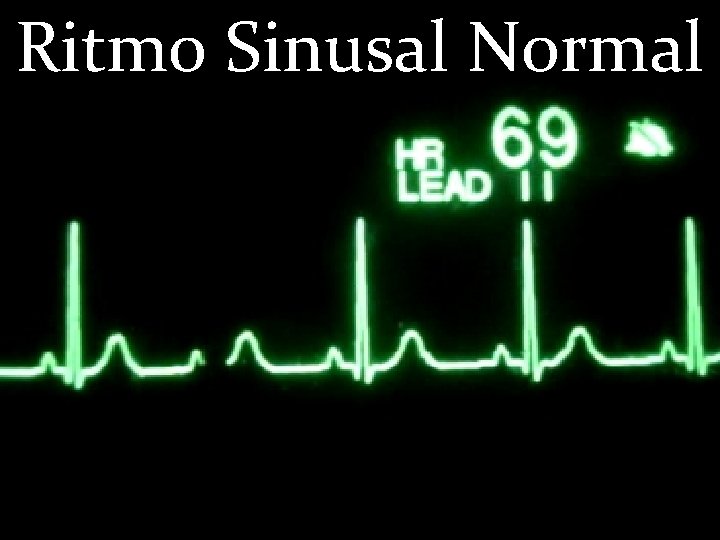

Ritmo Sinusal Normal

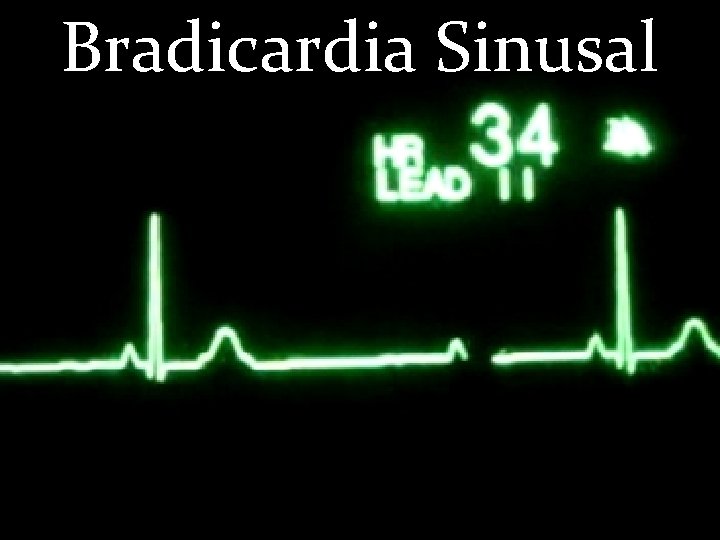

Bradicardia Sinusal

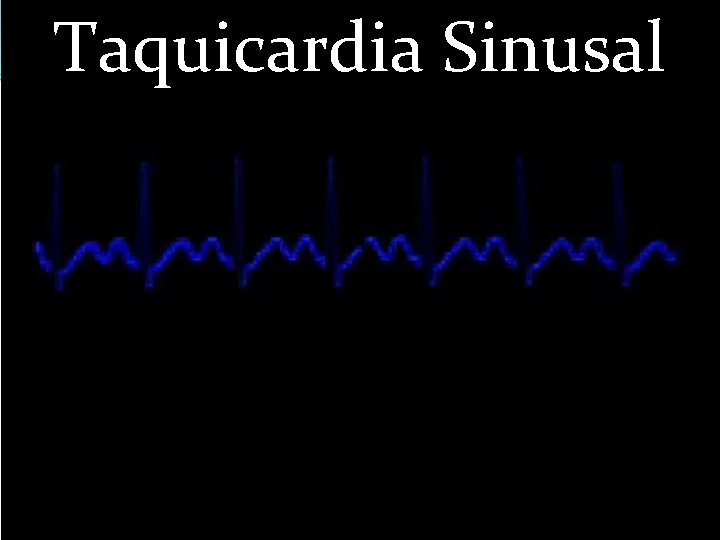

Taquicardia Sinusal

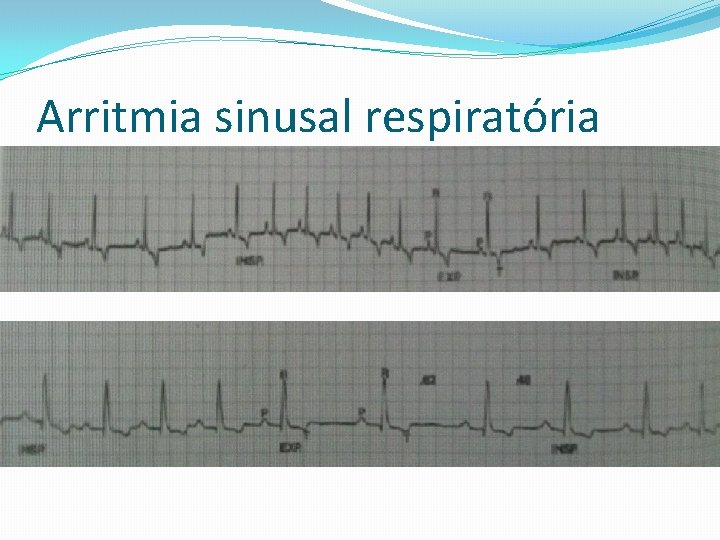

Arritmia sinusal respiratória
Marcapasso migratório
Arritmias Juncionais �Ritmo Juncional (atrioventricular) Complexo juncional prematuro Taquicardia juncional Ritmo juncional de escape

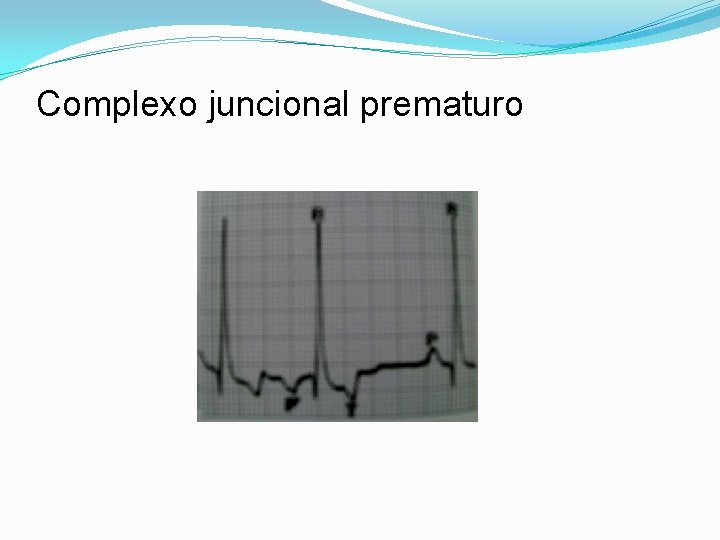

Complexo juncional prematuro

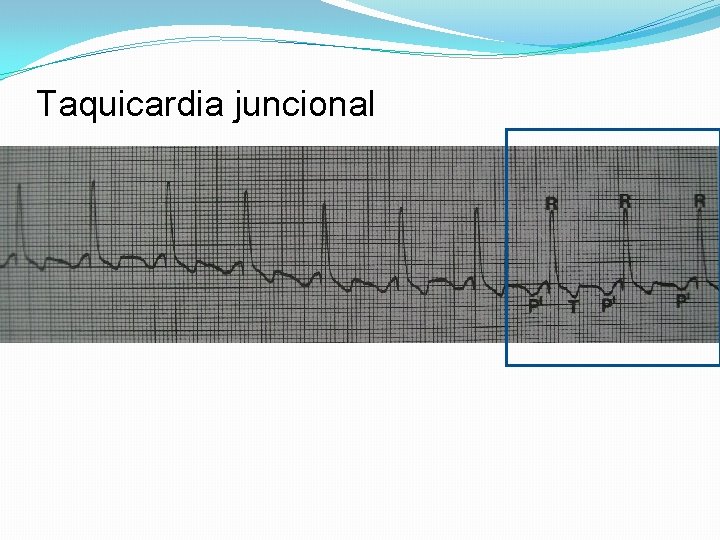

Taquicardia juncional

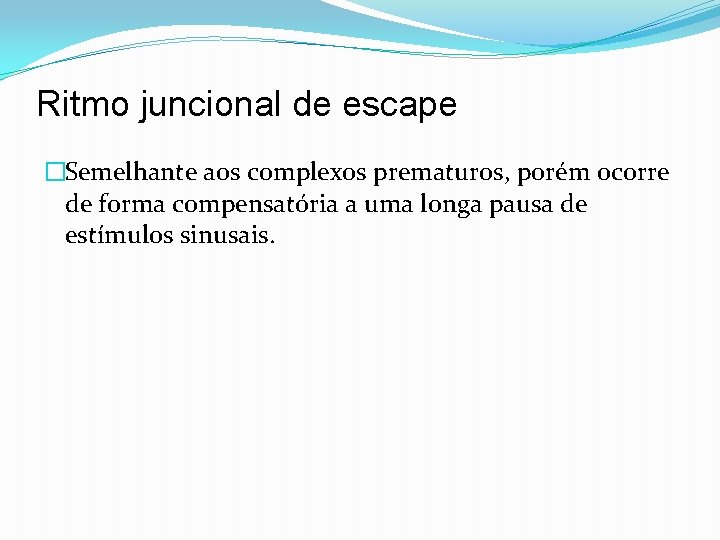

Ritmo juncional de escape �Semelhante aos complexos prematuros, porém ocorre de forma compensatória a uma longa pausa de estímulos sinusais.

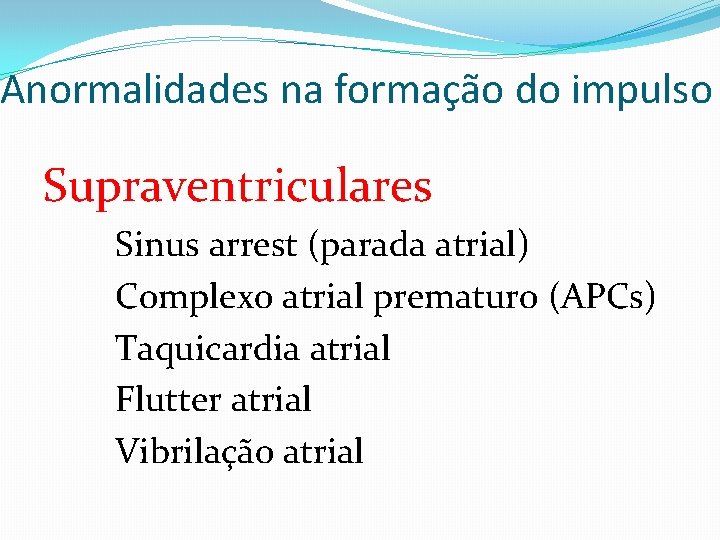

Anormalidades na formação do impulso Supraventriculares Sinus arrest (parada atrial) Complexo atrial prematuro (APCs) Taquicardia atrial Flutter atrial Vibrilação atrial

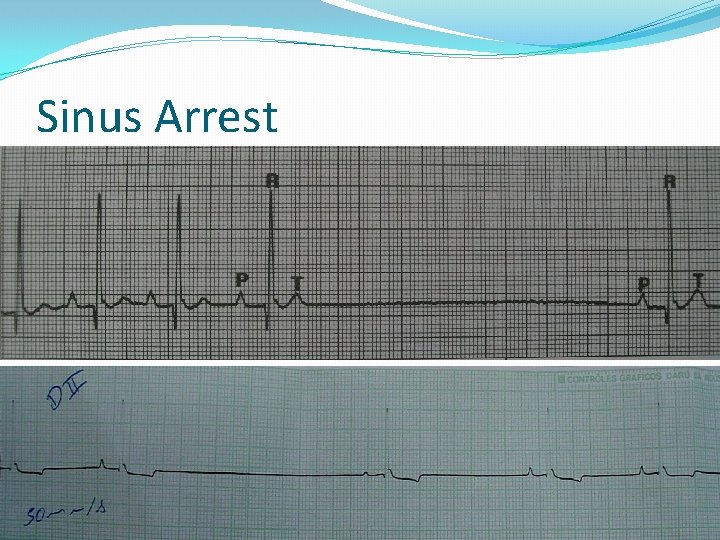

Sinus Arrest

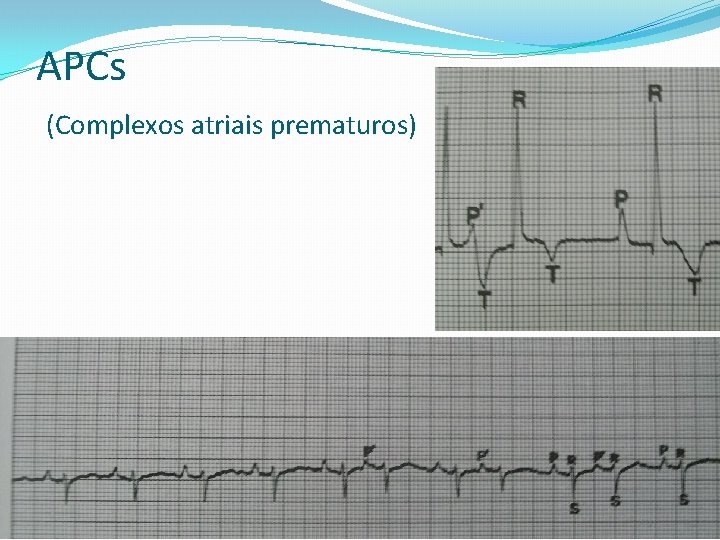

APCs (Complexos atriais prematuros)

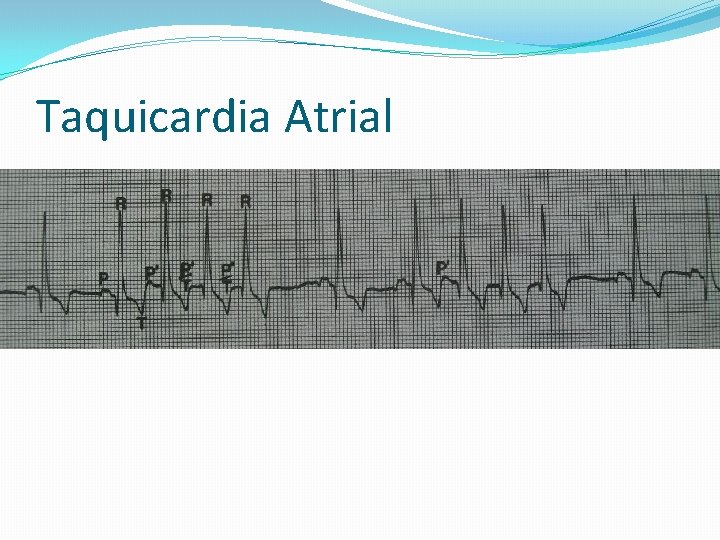

Taquicardia Atrial

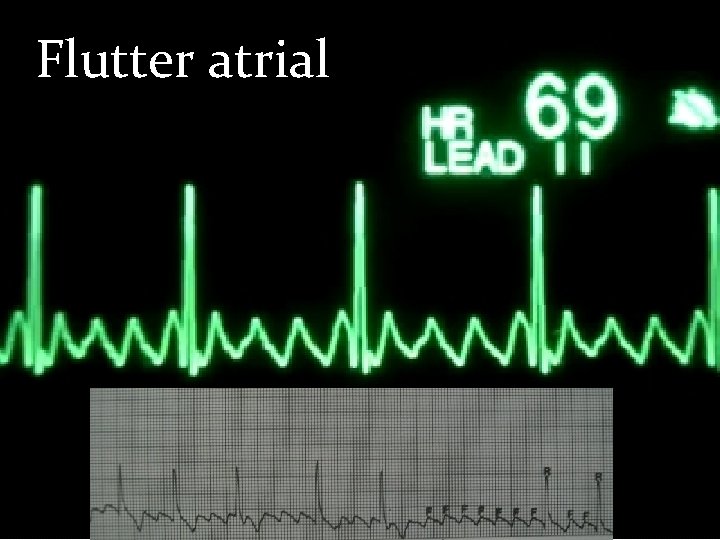

Flutter atrial

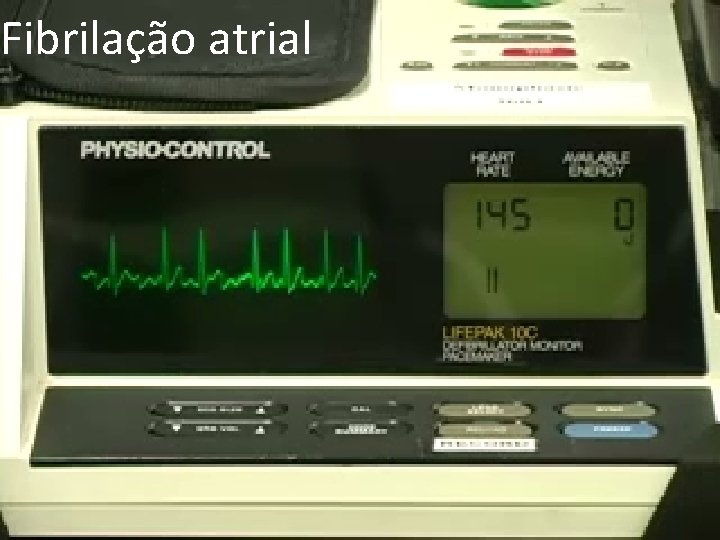

Fibrilação atrial

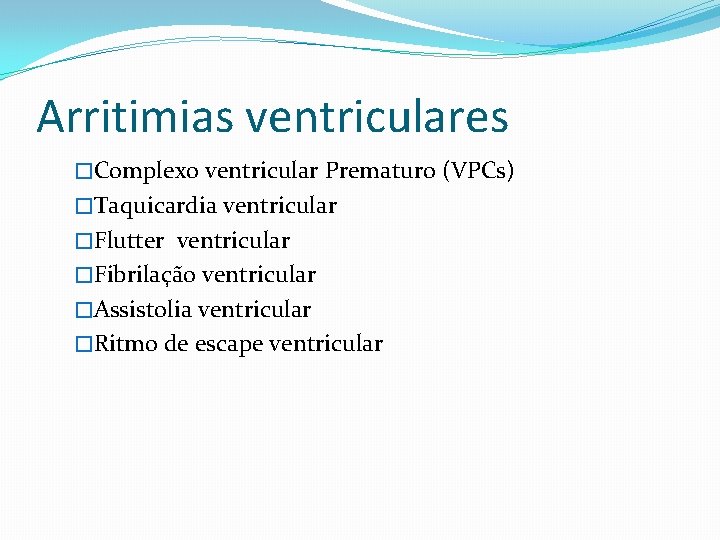

Arritimias ventriculares �Complexo ventricular Prematuro (VPCs) �Taquicardia ventricular �Flutter ventricular �Fibrilação ventricular �Assistolia ventricular �Ritmo de escape ventricular

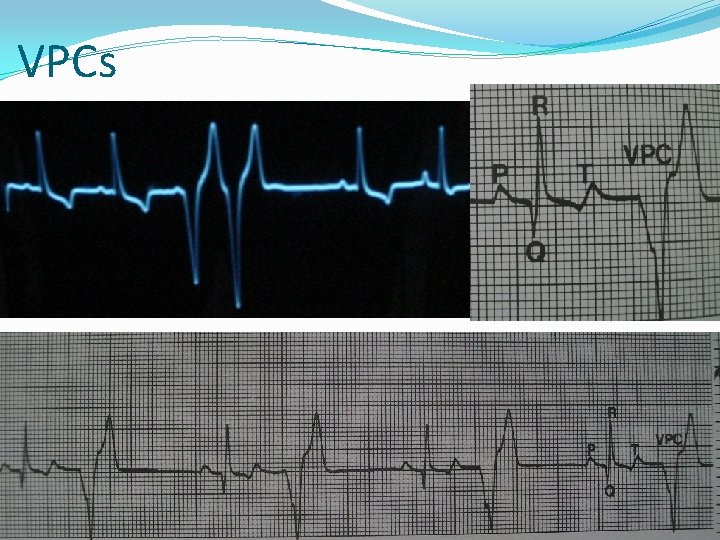

VPCs

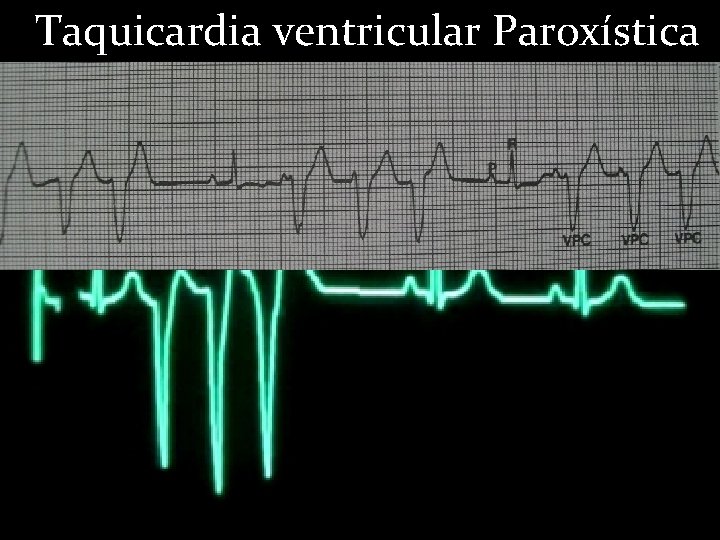

Taquicardia ventricular Paroxística

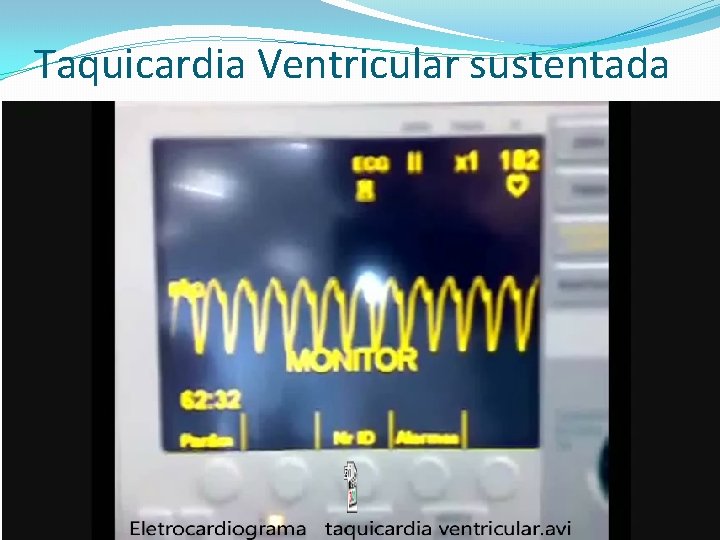

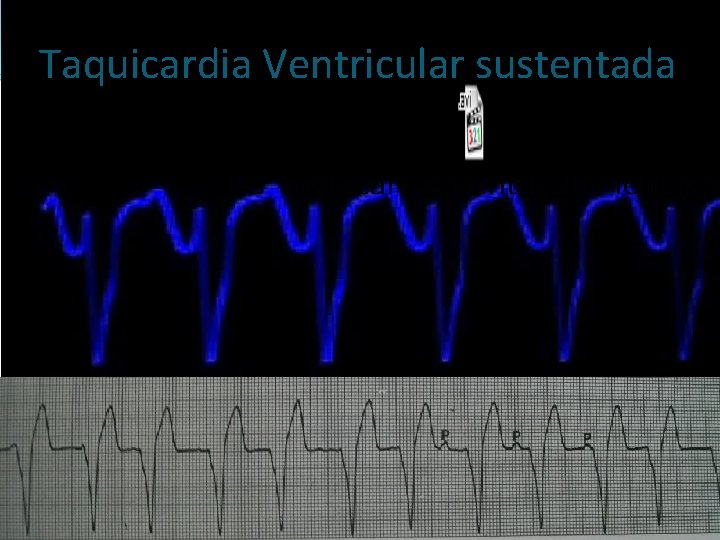

Taquicardia Ventricular sustentada
Taquicardia Ventricular sustentada
Flutter ventricular
Fibrilação Ventricular

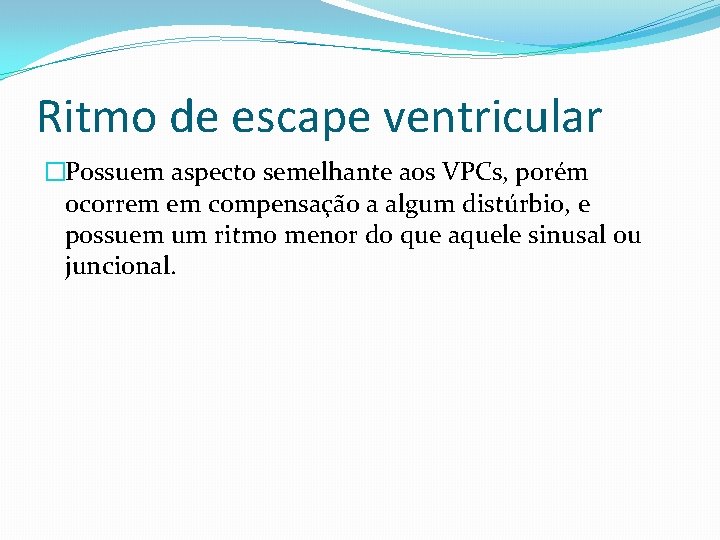

Ritmo de escape ventricular �Possuem aspecto semelhante aos VPCs, porém ocorrem em compensação a algum distúrbio, e possuem um ritmo menor do que aquele sinusal ou juncional.

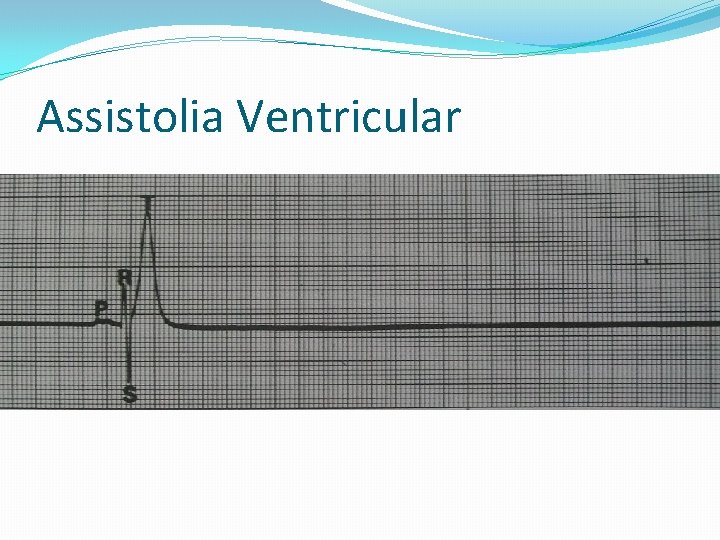

Assistolia Ventricular
Distúrbios de Condução �Bloqueio sinoatrial �Silencio atrial �bav

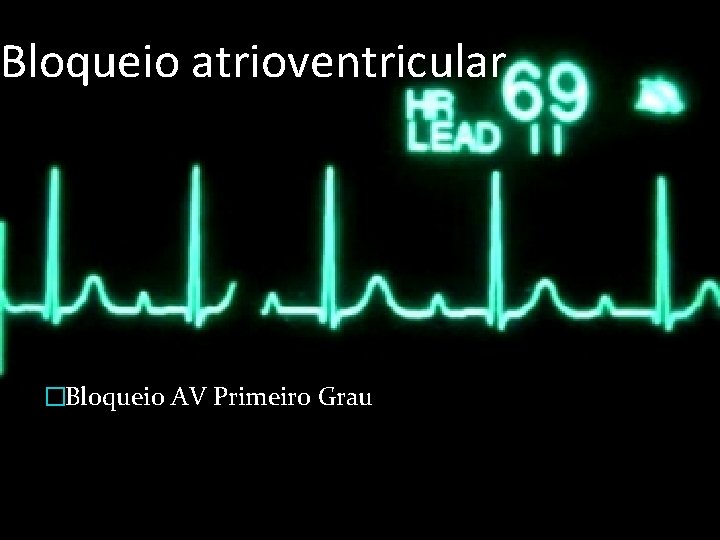

Bloqueio atrioventricular �Bloqueio AV Primeiro Grau

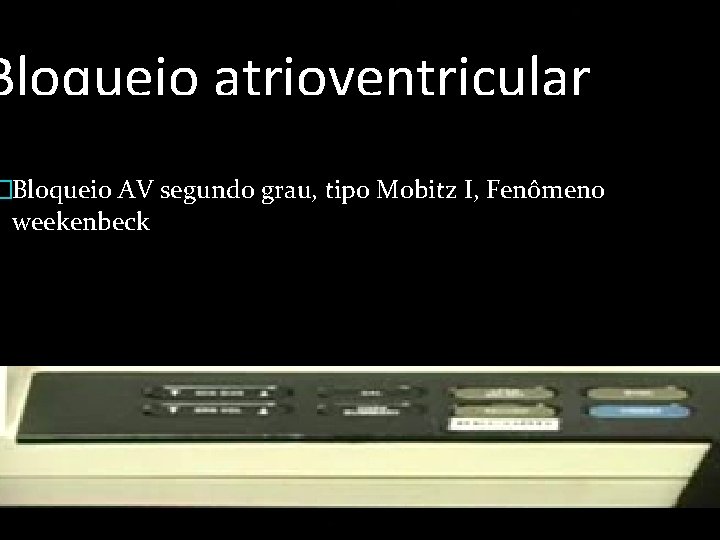

Bloqueio atrioventricular �Bloqueio AV segundo grau, tipo Mobitz I, Fenômeno weekenbeck

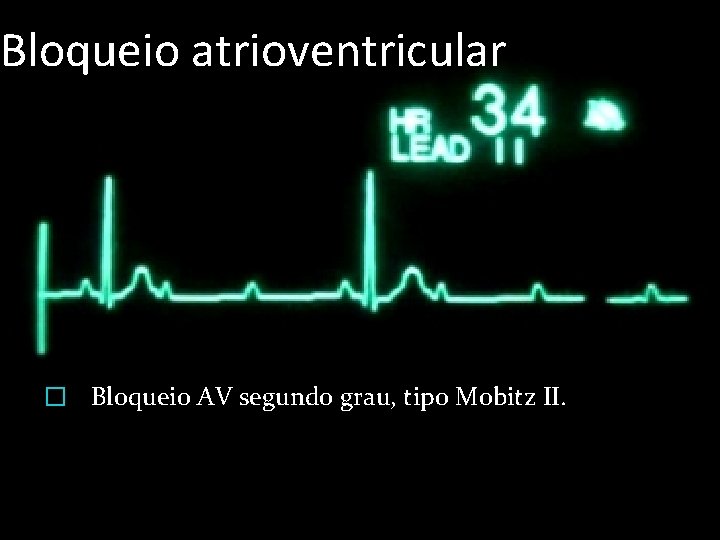

Bloqueio atrioventricular � Bloqueio AV segundo grau, tipo Mobitz II.

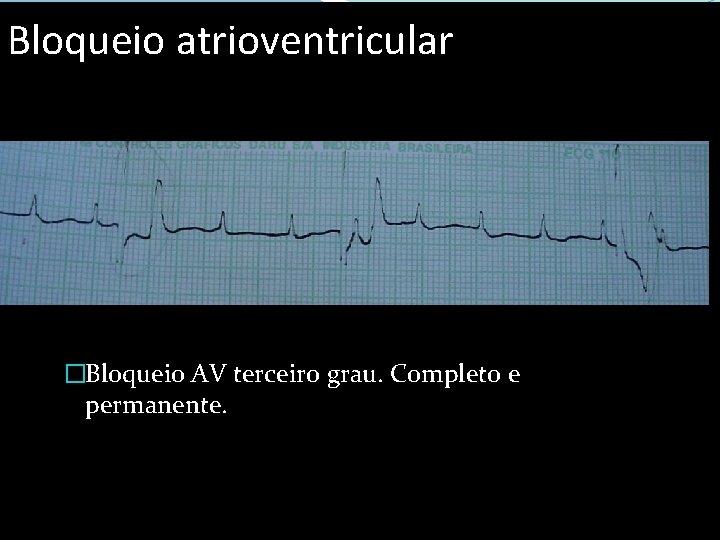

Bloqueio atrioventricular �Bloqueio AV terceiro grau. Completo e permanente.

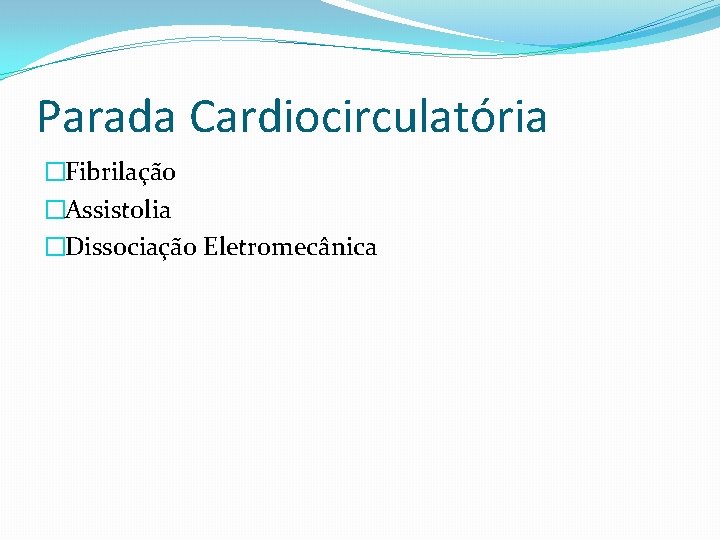

Parada Cardiocirculatória �Fibrilação �Assistolia �Dissociação Eletromecânica

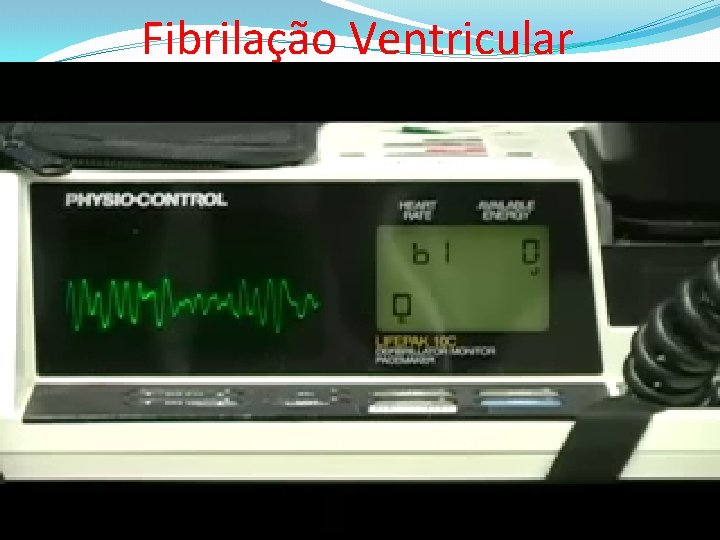

Fibrilação Ventricular
Fibrilação Ventricular �A Fibrilação é uma atividade caótica dos átrios e ventrículos. Como as despolarizações são desordenadas, não formam um vetor cardíaco definido, formando um traçado desordenado. � As setas representam um disparo elétrico para que outras células se despolarizem funcionam como marcapassos, como focos ectópicos. �Os estímulos para a despolarização cardíaca partem de vários focos ectópicos, causando contrações desordenadas, não produzindo adequado débito crdíaco
Fibrilação

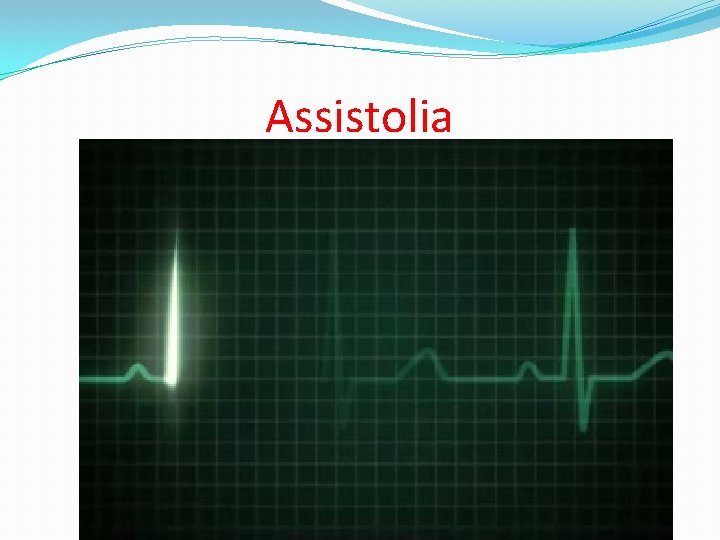

Assistolia
