ESPACIOS CONFINADOS
Espacio confinado n Tiene las siguientes características: n n n No están diseñados para ser ocupados en forma continua, por una persona Entradas y salidas limitadas Suficientemente grande para que entre un rescatista y desempeñe una tarea asignada Ventilación natural limitada o pobre Riesgos Potenciales
Regulaciones n OSHA n 29 CFR 1910. 146 n n Estándar y permiso oficial para espacios confinados en la industria 29 CFR 1915 n Estándar para trabajo en astilleros
Estándares NFPA n NFP 326 n n NFPA 327 n n Estructuras subterráneas (pozos, alcantarillas, etc. ) NFPA 329 n n Limpieza y seguridad de depósitos sin acceso NFPA 328 n n Acceso en tanques o depósitos de almacenamiento Control de fugas subterráneas de líquidos combustibles o inflamables NFPA 306 n Control de riesgos en buques por gases
Espacios Confinados que requieren permiso por personal capacitado n Una o mas de las siguientes concurrencias: n Atmósferas peligrosas (conocidas o potenciales) n n Deficiencia de oxígeno o aumento/ concentración de vapores inflamables Contiene material que pueda atrapar a la persona Configuración tal que sus paredes sean convergentes o pisos con pendientes que la persona quede atrapada o asfixiada Contenga otros peligros para la salud o seguridad
Espacios confinados típicos n n n Tanques de almacenamiento Compartimentos de embarque (buques) Pipas Silos de grano Pozos Alcantarillas - Drenaje
Otros espacios confinados abiertos: Excavaciones n Tanques de agua n Bodegas de barco, etc.
Estadísticas n n n En USA a la fecha: n 5000 accidentes anuales n 60% de las muertes personal de rescate En 1979: n 65% accidentes por atmósferas peligrosas Los tres primeros lugares: Muertes: n n n 1. Condiciones atmosféricas en EC 2. Explosión o fuego en EC 3. Explosión o fuego en el punto de entrada 78 15 32
Factores de peligrosidad: n n Rescatistas entrantes: Falla en el reconocimiento de los espacios confinados y sus peligros n Exceso de confianza n Intentar salvar a compañeros de trabajo

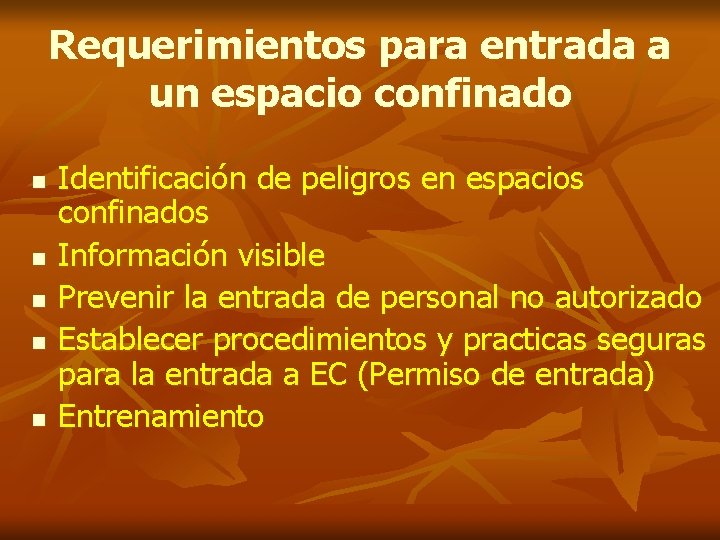

Requerimientos para entrada a un espacio confinado n n n Identificación de peligros en espacios confinados Información visible Prevenir la entrada de personal no autorizado Establecer procedimientos y practicas seguras para la entrada a EC (Permiso de entrada) Entrenamiento
Requerimientos para entrada a un espacio confinado n n n Proveer las herramientas de trabajo, instrumentación y equipo de protección personal adecuado Control de riesgos donde sea posible a través de ingeniería y practicas de trabajo Desarrollo de plan de emergencia y rescate Protección de personal de entrada de peligros externos Plan de trabajo
Requerimientos para entrada a un espacio confinado n n n n Se debe proveer el siguiente equipo: De prueba y monitoreo Ventilación Comunicación Luz Barreras De protección personal Cualquier otro equipo de rescate y emergencia
Permiso para entrada a un EC: n n Especifica recursos, procedimientos y practicas para una entrada segura Establece que todas las medidas de protección han sido tomadas n Plan general de las medidas de protección
Riesgos Atmosféricos n Contenido de Oxígeno: n n n Combustibles y vapores inflamables n n Deficiente. - <19. 5% Abundante / enriquecido. - >23. 5% Mayor o igual al 10% del LEL Substancias tóxicas y corrosivas n Exceden los límites de exposición permitidos

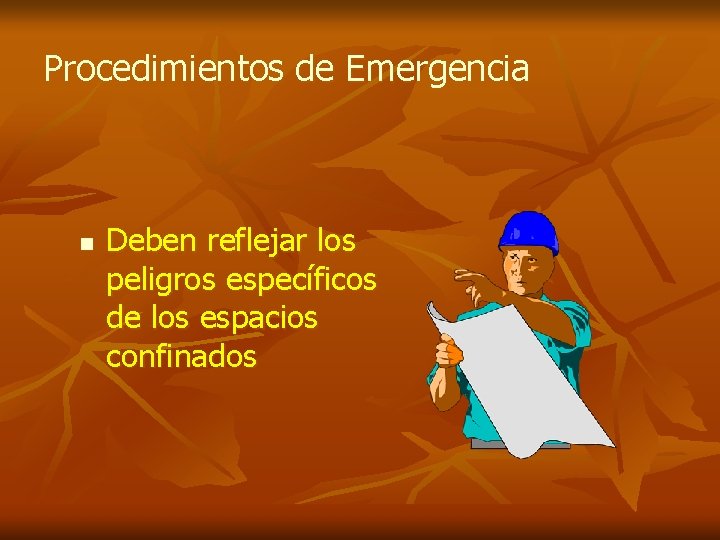

Procedimientos de Emergencia n Deben reflejar los peligros específicos de los espacios confinados
Personal sin entrenamiento no debe entrar a los espacios confinados hasta que la ayuda haya llegado n “Dos de cada tres muertes en accidentes por espacios confinados fueron los rescatistas”
Auto-rescate n n Procedimientos de entrada deben contemplar la salida de los rescatistas ante de que las condiciones del área se tornen peligrosas para el. Los procedimientos deben permitir el autorescate.

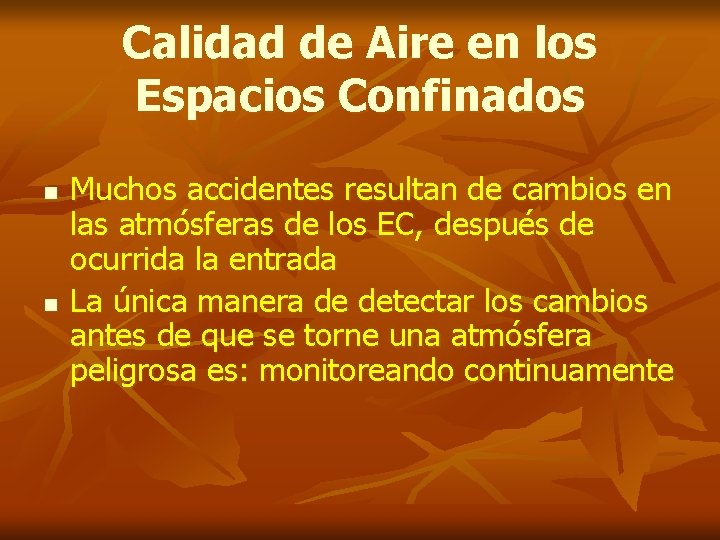

Calidad de Aire en los Espacios Confinados n n Muchos accidentes resultan de cambios en las atmósferas de los EC, después de ocurrida la entrada La única manera de detectar los cambios antes de que se torne una atmósfera peligrosa es: monitoreando continuamente
Trabajos que pueden producir una atmósfera peligrosa n n Soldadura Pintura Desengrasado etc.
Monitoreo y Ventilación continuos n “ El monitoreo determina si la calidad de aire es segura, la ventilación nos mantiene en ese camino “
Trabajar en espacios confinados de forma segura n n Evaluación de los peligros en los EC Entrenamiento Preparación propia para ingresar a un EC Equipo requerido a la mano
¿ Existen otros puntos relevantes a considerar ? n Hay necesidad de: ¿Protección a las alturas? n ¿Respiratoria? n ¿Ventilación? n
“MONITOREO Y DETECCION DE GASES”

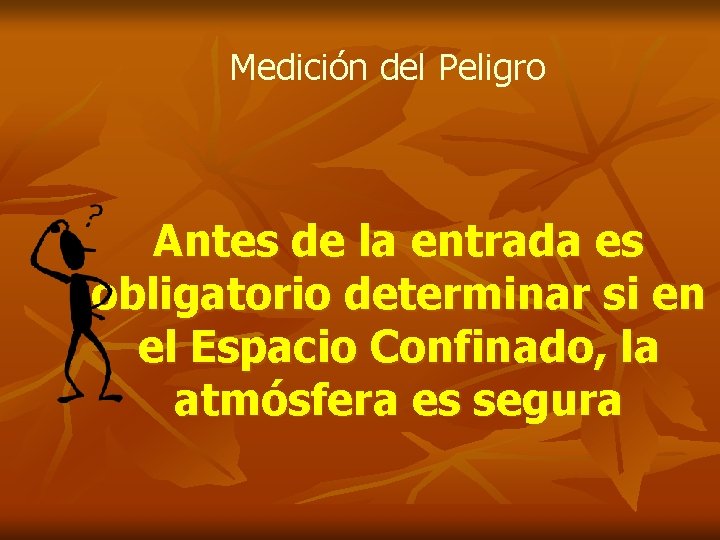

Medición del Peligro Antes de la entrada es obligatorio determinar si en el Espacio Confinado, la atmósfera es segura
DEFICIENCIA DE OXIGENO OSHA ha determinado la asfixia como la principal causa de muerte en espacios confinados
Síntomas de la deficiencia de O 2
Causas de la deficiencia de O 2 n n n Desplazamiento Acción microbiana Oxidación Combustión Absorción

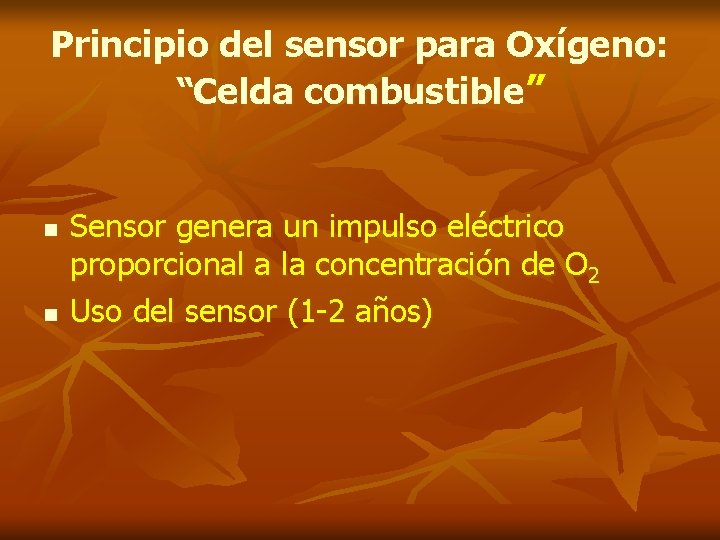

Principio del sensor para Oxígeno: “Celda combustible” n n Sensor genera un impulso eléctrico proporcional a la concentración de O 2 Uso del sensor (1 -2 años)
Atmósferas Explosivas o Inflamables TETRAEDRO DE FUEGO Combustible Fuente de Ignición O 2 Reacción en cadena
Enriquecimiento de Oxígeno n n Dramáticamente acelera la combustión Nunca debe usarse el O 2 para ventilación en EC Proporcionalmente incrementa el rango de muchas reacciones químicas Puede provocar que combustibles ordinarios sean inflamables o explosivos
Enriquecimiento de Oxígeno n 29 CFR 1910. 146 especifica 23. 5% como enriquecida de O 2 n n Otros estándares son más estrictos Posiciones más conservadoras es: utilizar 22% como punto para toma de acciones
Límite Inferior de Explosividad (L. E. L. - Lower Explosive Limit) n Mínima concentración de un gas o vapor combustible en el aire, la cual se puede encender si una fuente de ignición está presente
Límite Superior de Explosividad (U. E. L. - Upper Explosive Limit) n Máxima concentración de un gas o vapor combustible en el aire a la cual se puede encender si una fuente de ignición está presente n n La mayoría pero no todos los gases tienen un UEL Las concentraciones por arriba del UEL son demasiado ricas para encender
Rango de Inflamabilidad n Es el rango comprendido entre el LEL y el UEL Rango de Inflamabilidad
Medición de vapores y gases combustibles n Los instrumentos leen en porcentajes del LEL
Rangos Comunes de Inflamabilidad Un peligro de atmósfera combustible existe cuando las lecturas exceden el 10% del LEL 20%
FLASH POINT n n n Temperatura a la cual un combustible genera el vapor necesario para formar una mezcla inflamable La vaporización esta en función de la temperatura Incrementando la temperatura del fluido combustible se incrementa la concentracion del vapor producido
Flashpoints comunes:
Densidad de Vapor n n Medida comparativa del peso molecular de un vapor contra el peso del aire Gases más ligeros que el aire tienden a subir, gases más pesados tienden a bajar
Sensor Combustible Flama Burbuja de compensación Burbuja activa Sensor combustible catalítico “Hot Bead”

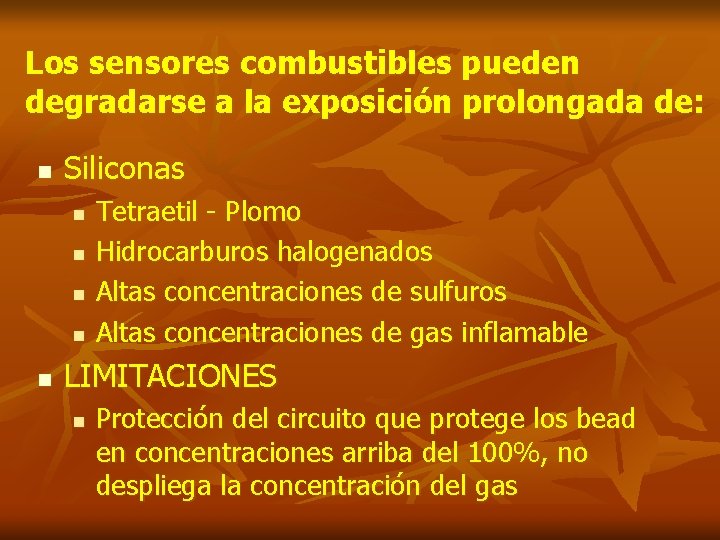

Los sensores combustibles pueden degradarse a la exposición prolongada de: n Siliconas n n n Tetraetil - Plomo Hidrocarburos halogenados Altas concentraciones de sulfuros Altas concentraciones de gas inflamable LIMITACIONES n Protección del circuito que protege los bead en concentraciones arriba del 100%, no despliega la concentración del gas
Atmósferas Tóxicas n n n Existen presentes: Gases, vapores, polvos, neblinas y humos Exceden los límites de exposición permitidos Provienen: n n Acción microbiana en EC Productos usados o almacenados en EC Trabajos dentro de los EC Areas adyacentes al EC
TWA, STEL y Techo (C)
Monóxido de Carbono “El Asesino silencioso” n n El CO causa más accidentes que ninguna otra substancia química De acuerdo con la Diario de la Asociación Americana de Medicina al menos: n n n 1, 500 personas mueren por año 10, 000 necesitan atención médica Es producido por la combustión incompleta, asociado a combustiones internas de ingeniería como: n n n Vehículos Bombas Compresoras
Monóxido de Carbono “El Asesino silencioso” n Características: n n n Incoloro Inodoro Mismo peso que el aire Inflamable (LEL 12. 5%) Tóxico Límites de Exposición: n n n OSHA (1989): TWA= 35 ppm C=200 ppm OSHA (1996): TWA= 50 ppm NIOSH /ACGHI (1996): TWA= 25 ppm
Síntomas y Efectos del CO Síntomas: Efectos - Dolor de Cabeza - Fatiga - Nauseas - Pérdida de la conciencia - Daño cerebral - Coma - Muerte
Acido Sulfíhidrico n n Producido por una bacteria anaerobia Especialmente asociado con: n Crudo petróleo Sedimentos marinos Industria de la pulpa y el papel Curtido n Alcantarillas n n Características: n n n n Incoloro Más pesado que el aire Corrosivo Olor: Huevo podrido (bajas concentraciones) Inflamable (LEL 4. 3%) Corrosivo Soluble en agua Extremadamente tóxico
Efectos H 2 S
Sensores para Substancias Tóxicas Especificas n n n El gas se difunde dentro de la superficie del electrodo El electrodo reacciona como catalizador Uso de filtros selectivos externos más alla de los límites de sensibilidad
Sensores Tóxicos Electroquímicos

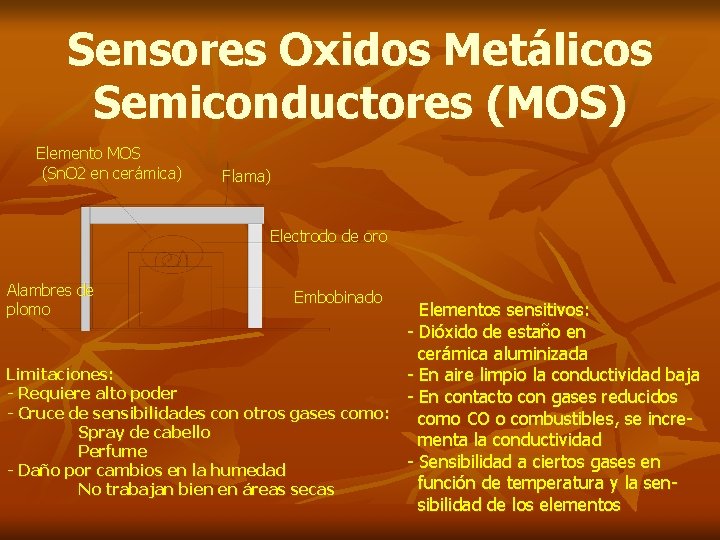

Sensores Oxidos Metálicos Semiconductores (MOS) Elemento MOS (Sn. O 2 en cerámica) Flama) Electrodo de oro Alambres de plomo Embobinado Elementos sensitivos: - Dióxido de estaño en cerámica aluminizada Limitaciones: - En aire limpio la conductividad baja - Requiere alto poder - En contacto con gases reducidos - Cruce de sensibilidades con otros gases como: como CO o combustibles, se incre. Spray de cabello menta la conductividad Perfume - Sensibilidad a ciertos gases en - Daño por cambios en la humedad función de temperatura y la sen. No trabajan bien en áreas secas sibilidad de los elementos
Probando la atmósfera en los EC n El monitoreo atmosférico debe ser hecho en un plan integral que asegure la entrada segura al EC

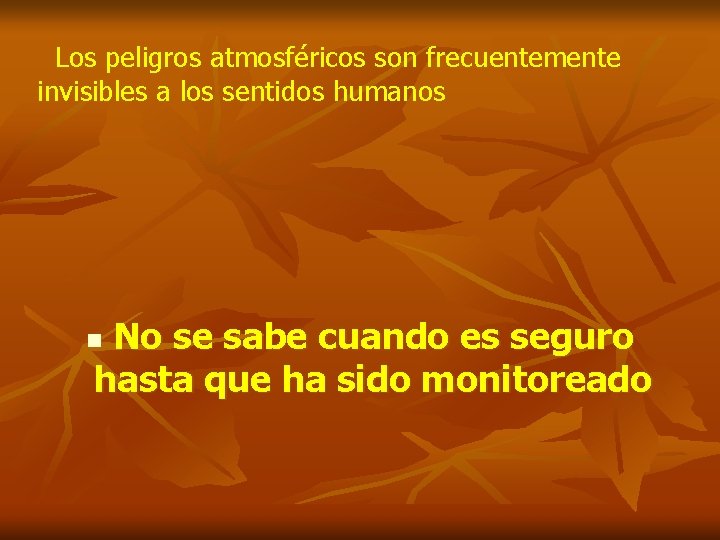

Los peligros atmosféricos son frecuentemente invisibles a los sentidos humanos No se sabe cuando es seguro hasta que ha sido monitoreado n
PIENSE ANTES DE ACTUAR Y RECUERDE n n n ¿Qué peligros están presentes? ¿Cuál es la fuente del peligro? ¿Están los peligros cronológicamente presentes? ¿Cuál es la naturaleza física del área? ¿El área debe ser segura para estar continuamente ocupada? ¿Cuánto tiempo requieren los rescatistas para abandonar el área?
Muchas gracias por su atención
